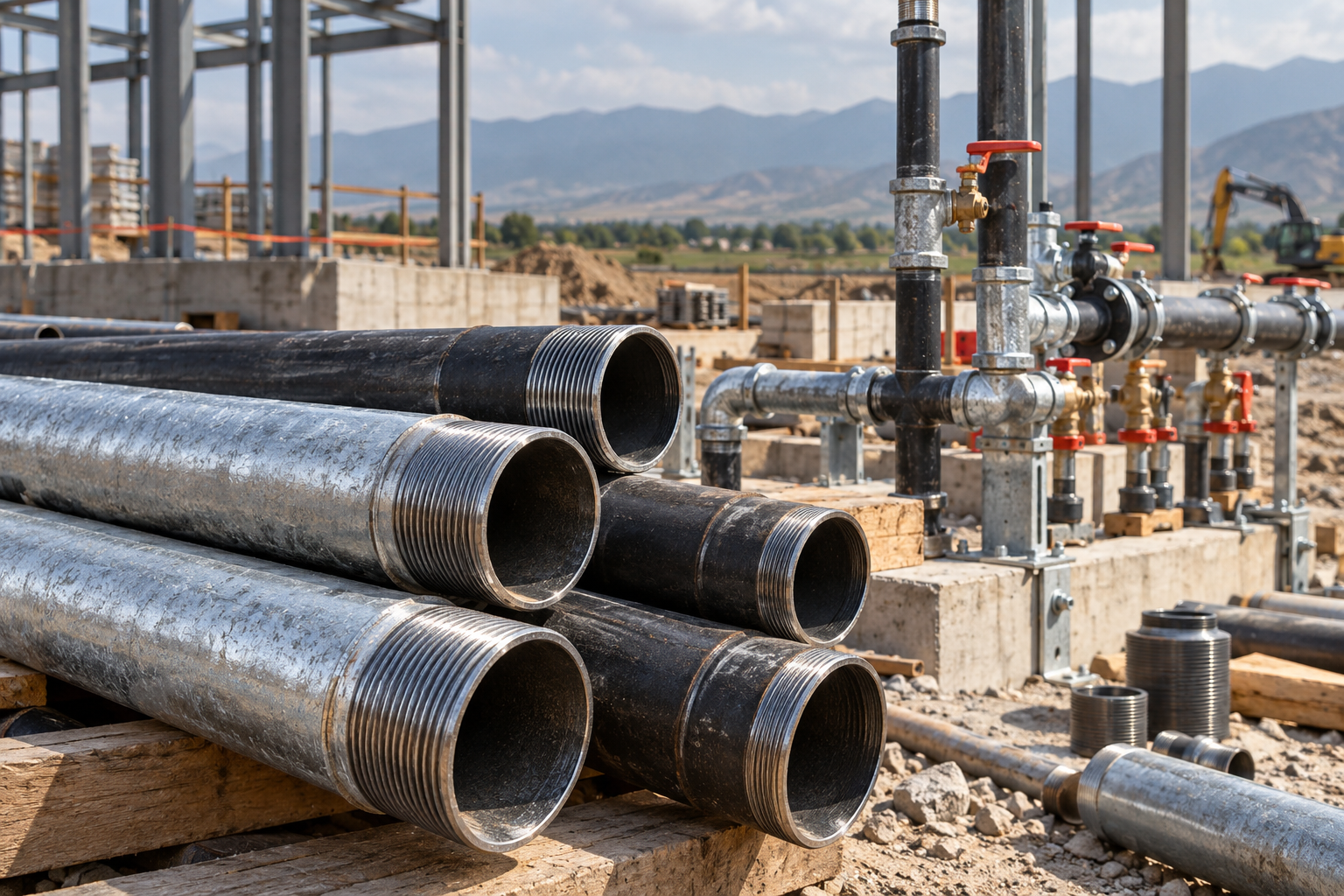

Водогазопроводные стальные трубы (ВГП) остаются ключевым материалом для прокладки магистралей отопления, водоснабжения и распределительных газовых сетей. Разбираем параметры выбора толщины стенки, правила нарезки резьбы и нюансы монтажа в климатических условиях Казахстана.
Стальные водогазопроводные трубы (ВГП) изготавливаются по строгим стандартам и рассчитаны на работу под постоянным внутренним давлением жидких и газообразных сред. В отличие от типовых электросварных прямошовных труб, сортамент ВГП классифицируется по условному проходу (Ду / DN), что определяет их гидравлическую пропускную способность.
При проектировании и сборке инженерных сетей в Алматы и других регионах РК критически важно точно сопоставлять серию толщины стенки с рабочими нагрузками системы, температурными перепадами и выбранным типом соединений.
Классификация и серии толщины стенки труб ВГП
По стандарту ГОСТ 3262-75 водогазопроводный прокат делится на три базовые серии в зависимости от толщины стенки:
- Легкая серия: уменьшенная толщина стенки, рассчитана на гидравлическое испытательное давление до 2,4 МПа (25 кгс/см²). Применяется преимущественно в самотечных или низконапорных системах, а также под сварные соединения;
- Обыкновенная серия: универсальный стандарт для городских систем горячего/холодного водоснабжения и отопления, выдерживает испытательное давление до 2,4 МПа;
- Усиленная серия: увеличенная толщина металла, выдерживает испытательное гидравлическое давление до 3,1 МПа (32 кгс/см²). Обязательна для нарезки цилиндрической трубной резьбы и монтажа ответственных участков газопроводов.
Таблица сортамента, наружных диаметров и массы 1 метра труб ВГП
Для точного расчета нагрузок на опорные конструкции и формирования спецификаций закупки используйте справочные параметры наиболее востребованных типоразмеров:
| Условный проход (Ду / DN, мм) | Наружный диаметр (мм) | Толщина стенки: легкая (мм) | Толщина стенки: обыкновенная (мм) | Толщина стенки: усиленная (мм) | Теоретический вес 1 м (обыкновенная), кг |
|---|---|---|---|---|---|
| Ду 15 (1/2") | 21,3 | 2,5 | 2,8 | 3,2 | 1,28 |
| Ду 20 (3/4") | 26,8 | 2,5 | 2,8 | 3,2 | 1,66 |
| Ду 25 (1") | 33,5 | 2,8 | 3,2 | 4,0 | 2,39 |
| Ду 32 (1 1/4") | 42,3 | 2,8 | 3,2 | 4,0 | 3,09 |
| Ду 40 (1 1/2") | 48,0 | 3,0 | 3,5 | 4,0 | 3,84 |
| Ду 50 (2") | 60,0 | 3,0 | 3,5 | 4,5 | 4,88 |
| Ду 65 (2 1/2") | 75,5 | 3,2 | 4,0 | 4,5 | 7,05 |
| Ду 80 (3") | 88,5 | 3,5 | 4,0 | 4,5 | 8,34 |
| Ду 100 (4") | 114,0 | 4,0 | 4,5 | 5,0 | 12,15 |
Оцинкованные и черные трубы: защита от коррозии
Трубы ВГП поставляются без антикоррозионного покрытия (черные) и с защитным цинковым слоем (оцинкованные):
- Черные трубы: используются в закрытых системах водяного отопления с минимальным содержанием растворенного кислорода, а также в сетях газораспределения;
- Оцинкованные трубы: защитный слой цинка толщиной не менее 30 мкм наносится методом горячего цинкования. Масса оцинкованной трубы примерно на 3% тяжелее черного аналога за счет слоя металла. Они незаменимы для открытых контуров питьевого и хозяйственного водоснабжения.
Технология монтажа: сварка vs резьбовые соединения
При монтаже инженерных коммуникаций применяют два основных метода стыковки труб ВГП:
1. Резьбовое соединение с применением фасонных частей. На концах труб нарезается или накатывается трубная цилиндрическая резьба (G). Для нарезки допускаются обыкновенные и усиленные трубы, так как при нарезке на легкой серии критически ослабляется тело трубы в зоне витков. В качестве уплотнителя применяют сантехнический лен с уплотнительной пастой или анаэробные герметики.
2. Электросварка и газовая сварка. Оптимальный метод для магистралей диаметром от Ду 50. Сварка оцинкованных труб требует локальной зачистки цинкового слоя в зоне шва на ширину 15–20 мм для предотвращения образования пор и выделения вредных паров оксида цинка.
Ошибки при подборе и монтаже труб ВГП
- Использование легкой серии под нарезку резьбы: срезание до 40% толщины стенки приводит к свищам и разрывам по резьбовой канавке при гидроударах;
- Игнорирование температурного расширения: жесткая фиксация длинных плетей отопления без компенсаторов и подвижных опор вызывает деформацию стояков;
- Сварка оцинкованной трубы без вентиляции и зачистки: приводит к непроварам и снижению прочности сварного шва.
На складе компании АТЛАНТ МЕТАЛЛ в Алматы поддерживается постоянный запас черных и оцинкованных труб ВГП всех стандартных диаметров. Доступна точная резка в размер и оперативная доставка автотранспортом по городу и объектам Казахстана.
Часто задаваемые вопросы (FAQ)
Чем отличается труба ВГП от обычной электросварной трубы?
Трубы ВГП стандартизируются по внутреннему условному проходу (Ду) и толщине стенки, проходят усиленный неразрушающий контроль сварного шва и обязательные гидравлические испытания, что позволяет использовать их в напорных газовых и водопроводных сетях.
Какую серию трубы ВГП выбрать для внутридомового отопления?
Для типовых систем автономного и центрального отопления рекомендуется обыкновенная серия. Если на объекте предусмотрены резьбовые соединения на стояках или возможно повышенное давление опрессовки, предпочтительнее усиленная серия.
Можно ли варить оцинкованную трубу ВГП электродуговой сваркой?
Да, можно, но предварительно необходимо механически зачистить слой цинка в зоне сварки на 15–20 мм с каждого края, чтобы исключить зашлаковку шва и выгорание легирующих компонентов.
Как перевести условный проход Ду в дюймы?
Ду 15 соответствует 1/2 дюйма, Ду 20 — 3/4", Ду 25 — 1", Ду 32 — 1 1/4", Ду 40 — 1 1/2", Ду 50 — 2". Соответствие ориентировано на пропускную способность, а не на точный геометрический наружный диаметр.
Вывод
Грамотный выбор серии водогазопроводных труб с учетом рабочего давления, среды и способа соединения гарантирует безаварийную эксплуатацию трубопроводных систем на протяжении десятилетий. Заказывайте сертифицированный прокат ВГП с гарантией качества и быстрой отгрузкой со склада АТЛАНТ МЕТАЛЛ в Алматы.
