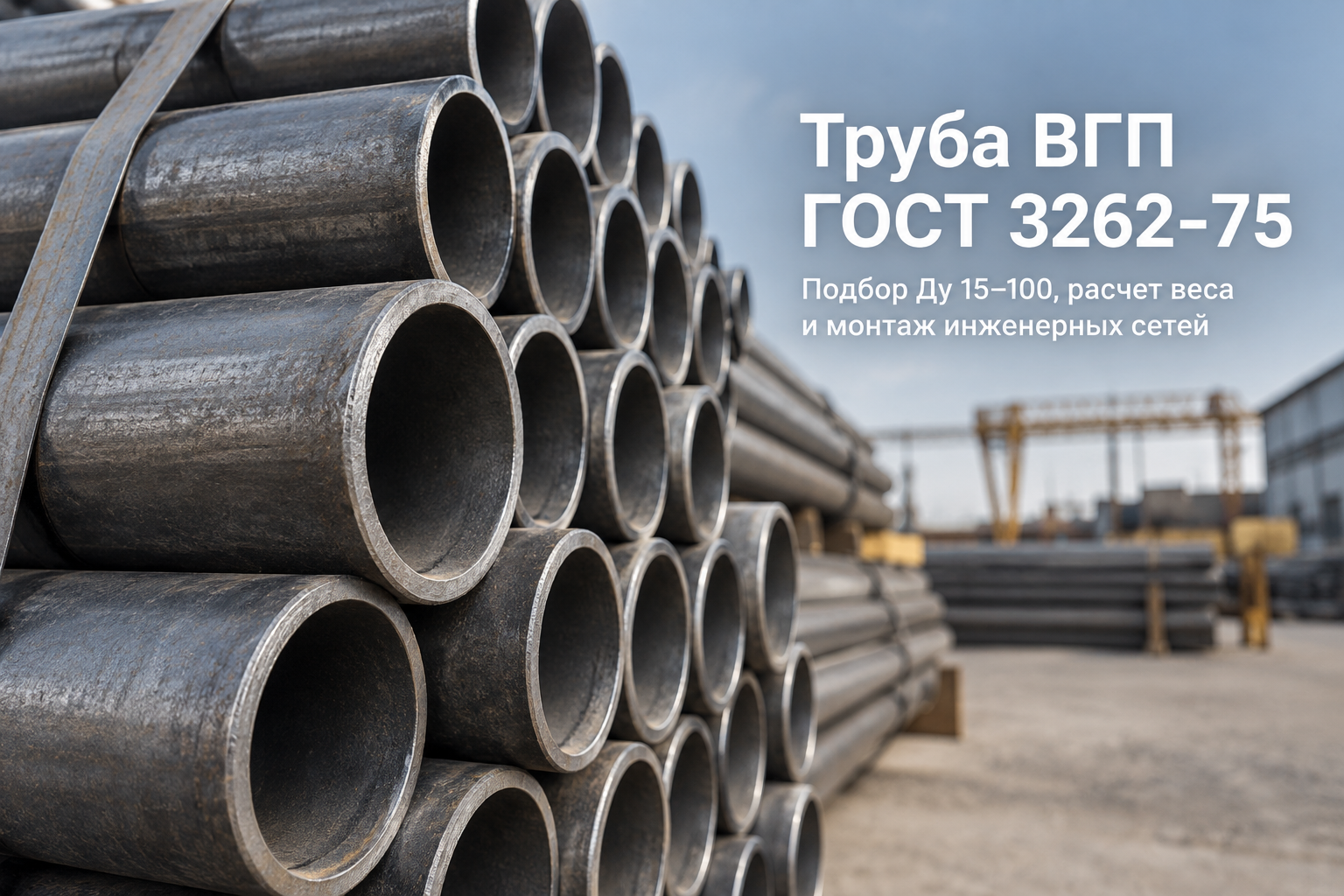

Труба ВГП ГОСТ 3262-75: подбор Ду 15–100, толщина стенки, вес метра и монтаж в Казахстане

Водогазопроводная стальная труба (ВГП) по ГОСТ 3262-75 остается ключевым материалом при прокладке внутридомовых газопроводов, стояков отопления, обвязке котельных и узлов учета в Казахстане. В отличие от типовых электросварных прямошовных труб, сортамент ВГП стандартизирован не по внешнему диаметру, а по условному проходу (Ду / DN), что гарантирует проектную пропускную способность инженерных сетей.

При проектировании и комплектации объектов в Алматы и регионах РК снабженцы часто сталкиваются с путаницей между легкой, обыкновенной и усиленной серией, а также с выбором между черной и оцинкованной трубой. Разберем ключевые технические параметры, таблицы веса и практические правила монтажа водогазопроводного проката.

Что такое Ду и чем труба ВГП отличается от электросварной трубы общего назначения

Главная особенность труб ГОСТ 3262-75 — маркировка по номинальному диаметру внутреннего сечения (Ду или DN в мм, а также в дюймах), при этом наружный диаметр строго унифицирован под стандартную трубную цилиндрическую резьбу (G).

• Условный проход (Ду): отражает гидравлическую проводимость трубы (например, Ду 15 = 1/2", Ду 20 = 3/4", Ду 25 = 1", Ду 32 = 1 1/4", Ду 50 = 2");
• Фиксированный наружный диаметр: позволяет без проблем нарезать трубную резьбу клуппом или резцом и собирать резьбовые соединения с фитингами, кранами и муфтами;
• Усиленный сварной шов: труба проходит обязательный контроль сварного шва неразрушающими методами и гидравлические испытания давлением до 2,4–3,1 МПа (25–32 кгс/см²);
• Пластичность стали: изготовление из спокойных и полуспокойных марок (Ст1–3сп/пс, 08кп/пс) обеспечивает возможность холодной и горячей гибки на трубогибах без сплющивания и разрыва шва.

Классификация труб ГОСТ 3262-75: легкие, обыкновенные и усиленные

По толщине стенки и допустимому гидравлическому давлению стандарт делит водогазопроводные трубы на три группы. Выбор конкретной серии напрямую влияет на металлоемкость и надежность узла:

1. Легкие трубы: уменьшенная толщина стенки (от 1.8 до 3.5 мм). Применяются для монтажа самотечных систем, безнапорных сливов и слабонагруженных систем отопления под сварку. Нарезать глубокую резьбу на легких трубах не рекомендуется из-за риска истончения тела трубы под впадинами витков;
2. Обыкновенные трубы: базовый стандарт (стенка 2.2–4.0 мм). Рассчитаны на гидравлическое давление до 25 кгс/см² (2.4 МПа). Универсальное решение для стояков ХВС/ГВС, радиаторного отопления и распределительных газопроводов низкого и среднего давления;
3. Усиленные трубы: утолщенная стенка (2.5–4.5 мм), выдерживающая давление до 32 кгс/см² (3.1 МПа). Обязательны для участков с нарезной резьбой, котельных высокого давления, элеваторных узлов и ответственных газовых магистралей.

Таблица размеров, толщины стенки и теоретического веса 1 метра трубы ВГП

При расчете нагрузок на перекрытия и закупке металлопроката тоннажем используйте справочные значения веса черной стальной трубы. Для оцинкованной трубы масса увеличивается на 3% за счет плотности цинкового покрытия.

Черная или оцинкованная труба ВГП: критерии выбора под задачи объекта

Поставка труб ВГП осуществляется без антикоррозионного покрытия (черные) или с горячим цинкованием поверхности (толщина слоя цинка не менее 30 мкм):

• Черная труба: стандарт для закрытых систем водяного отопления и внутренних газопроводов. В замкнутом теплоносителе без свободного кислорода черная сталь Ст2–Ст3 служит 25–30 лет без критической внутренней коррозии;
• Оцинкованная труба: незаменима для открытых систем холодного и горячего питьевого водоснабжения, а также уличных распределительных сетей. Цинк предотвращает образование ржавчины и заиливание проходного сечения.

Важное правило для газоснабжения: по строительным нормам РК внутридомовые газопроводы запрещено монтировать из оцинкованной трубы под сварку без предварительной зачистки цинка, так как пары цинка образуют микропоры в сварочном шве, нарушая герметичность.

Практика монтажа: нарезка резьбы, гибка, сварка и крепление

Для безаварийной эксплуатации смонтированной магистрали мастера и монтажные бригады придерживаются технологических правил:

• Сварка встык: для качественного провара корня шва на торцах труб со стенкой более 3 мм снимается фаска под углом 30–35°. Стыковку с переходами и запорной арматурой выполняют через сертифицированные крутоизогнутые отводы ГОСТ 17375-2001 и стальные приварные фланцы;
• Резьбовые соединения: при сборке с муфтами и стальными шаровыми кранами 11с67п резьбу уплотняют льняной прядью с анаэробной пастой либо сантехнической нитью. На оцинкованных трубах резьба должна быть аккуратно прогнана без сколов;
• Холодная гибка: радиус гиба для труб Ду 15–Ду 50 должен составлять не менее 3.5–4 наружных диаметров, при этом сварной шов трубы при укладке в трубогиб располагают в нейтральной плоскости (сбоку), а не по наружному радиусу растяжения;
• Шаг опор и подвесов: горизонтальные трубопроводы надежно фиксируют с помощью виброизолирующих креплений. Для компенсации шумов и температурных расширений применяют сантехнические хомуты с EPDM-прокладкой с шагом 1.5–2.5 метра в зависимости от Ду.

Типичные ошибки при закупке и монтаже труб ВГП

• Путаница между Ду и наружным диаметром: заказ трубы "на 25 мм" часто приводит к поставке электросварной трубы Ø25х2.0 вместо ВГП Ду 20 (наружный Ø26.8 мм) или Ду 25 (наружный Ø33.5 мм). В результате стандартная резьба G 3/4" или G 1" не нарезается;
• Нарезка резьбы на легкой трубе: тонкая стенка легкой серии ослабляется резьбой более чем на 40%, что приводит к залому трубы при затягивании ключом;
• Сварка оцинкованных труб без удаления цинка: выгорающий цинк выделяет токсичный газ и насыщает металл шва окислами, приводя к свищам при гидравлических испытаниях;
• Отсутствие учета теплового удлинения: жесткая заделка длинных прямых участков отопления в монолитные стены без сильфонных или П-образных компенсаторов вызывает деформацию стояков и вырыв крепежа.

Чек-лист для прораба и снабженца при приемке партии ВГП в Алматы

1. Проверьте маркировку и сертификат соответствия заводской лаборатории с указанием номера плавки, группы прочности стали и результатов гидроиспытаний;
2. Замерьте штангенциркулем наружный диаметр и толщину стенки на обоих торцах хлыста;
3. Осмотрите сварной шов: он должен быть сплошным, без непроваров, трещин, заусенцев и грата высотой более 0.5 мм внутри трубы;
4. Проверьте прямолинейность хлыста: отклонение от прямолинейности по ГОСТ 3262-75 не должно превышать 2 мм на 1 метр длины;
5. Согласуйте кратность резки: стандартная длина хлыста составляет 6.0 или 7.8–12.0 метров, поэтому резка в размер на складе экономит время на объекте и логистические расходы.

FAQ: Вопросы и ответы по трубам ВГП ГОСТ 3262-75

Вывод

Стальная водогазопроводная труба ГОСТ 3262-75 остается незаменимым стандартом для надежных инженерных сетей отопления, котельных и газопроводов в Казахстане. Грамотный подбор условного прохода Ду, толщины стенки под метод соединения (сварка или резьба) и контроль геометрии при закупке гарантируют долговечность коммуникаций на десятилетия.

Компания АТЛАНТ МЕТАЛЛ поставляет сертифицированные черные и оцинкованные трубы ВГП всех типоразмеров от Ду 15 до Ду 100 с собственного склада в Алматы. Мы осуществляем точную резку труб в размер объекта, комплектуем заказ фланцами, отводами и запорной арматурой, а также организуем оперативную доставку автотранспортом по Алматы и всем регионам Казахстана.
