На магистралях высокого давления, котельных, гидросистемах и технологических трубопроводах сварные трубы использовать запрещено или небезопасно. Сварной шов всегда остается зоной концентрации напряжений и риска коррозионного растрескивания.

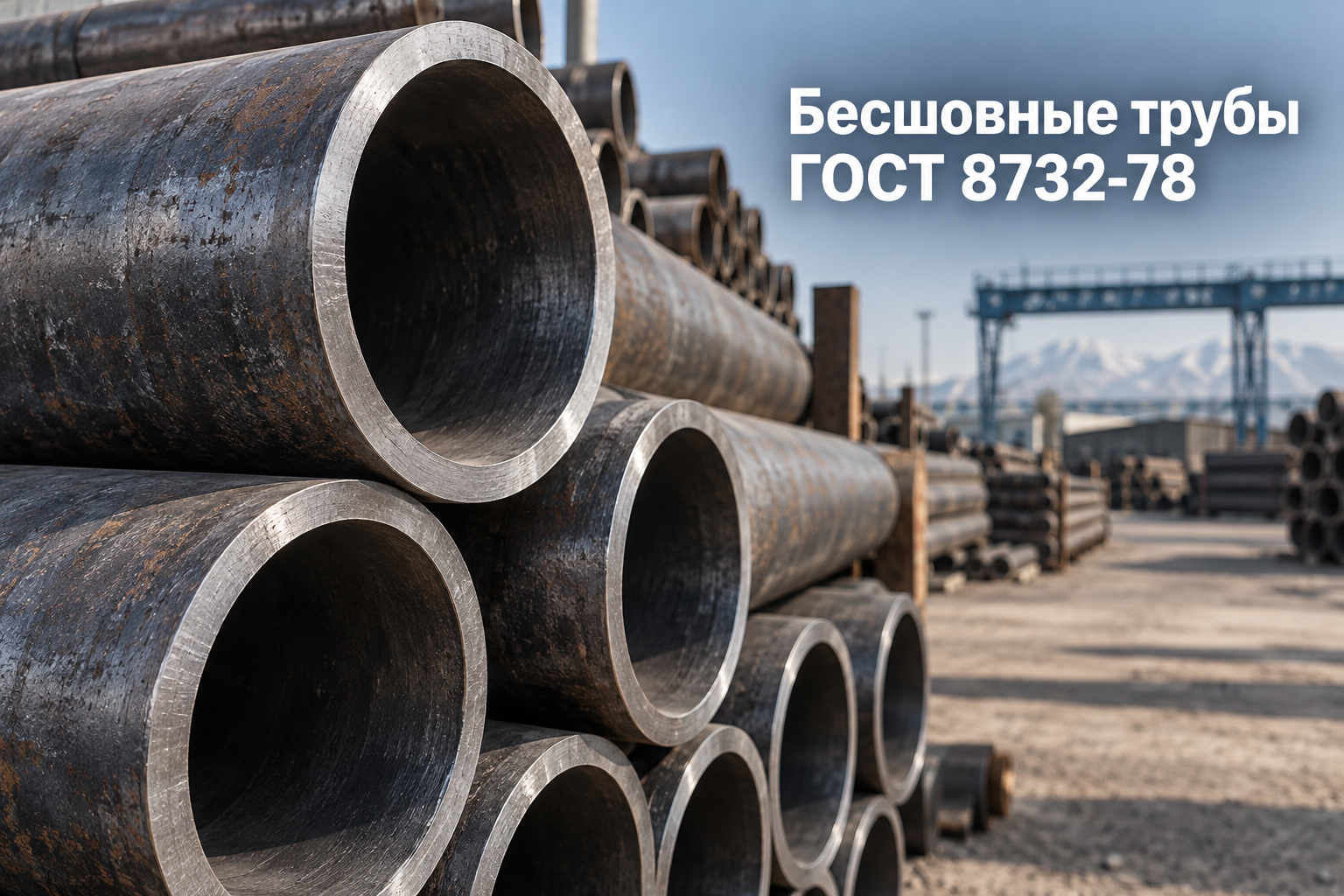

В таких узлах стандартом является бесшовная горячедеформированная труба по ГОСТ 8732-78 (сортамент) и ГОСТ 8731-87 (технические требования). Монолитная структура стенки выдерживает экстремальные гидравлические удары, пульсирующие нагрузки и перепады температур.

Чем бесшовная труба отличается от электросварной

Главное конструктивное отличие — полное отсутствие продольного или спирального сварного шва. Трубу изготавливают путем прошивки нагретой круглой заготовки (штанги) на прошивном стане с последующей раскаткой в гильзу заданного диаметра и толщины стенки.

В отличие от изделий, где применяются электросварные прямошовные трубы, бесшовный прокат обладает стабильной прочностью по всей окружности. Это исключает риск раскрытия шва при давлении свыше 25–100 атм и в сейсмических районах Казахстана.

• Равномерное сопротивление давлению: прочность одинакова в любой радиальной точке сечения.
• Стойкость к изгибу и кручению: цельная структура лучше переносит подвижки грунта и температурные линейные расширения.
• Широкий диапазон толщин: горячая деформация позволяет выпускать толстостенные трубы (до 45–75 мм) для тяжелой промышленности и бурения.

Выбор марки стали: Ст20 против 09Г2С

Для проектов в Республике Казахстан выбор марки стали определяется климатической зоной, температурным режимом транспортируемой среды и требованиями к хладостойкости.

Сталь 20 (углеродистая качественная): базовый вариант для общепромышленных трубопроводов, систем отопления высокого давления, паропроводов и гидравлики. Работает при температурах от -40 °C до +450 °C при нормальных давлениях.

Сталь 09Г2С (низколегированная кремнемарганцевая): обязательна для северных регионов Казахстана (Астана, Костанай, Павлодар, ВКО), наружных участков и перекачки сред под высоким давлением при температурах до -70 °C. Не склонна к хрупкому разрушению на морозе и не требует подогрева при сварке.

Таблица популярных размеров, толщин стенок и веса 1 метра ГОСТ 8732-78

Сортамент горячедеформированных труб охватывает наружные диаметры от 20 до 550 мм. Ниже приведены справочные данные по ходовым позициям, используемым при монтаже технологических линий в РК.

Точный расчет массы партии необходим для подбора грузоподъемности автотранспорта при доставке с металлобазы на объект.

Расчет допустимого рабочего давления

Чтобы понять, какую стенку заложить в проект, инженеры используют классическую формулу Барлоу (формулу Ламе для тонкостенных и толстостенных цилиндров). В упрощенном виде для предварительного подбора рабочее давление рассчитывается следующим образом:

P = (2 * [σ] * s) / (D - s)

Где:

• P: расчетное внутреннее давление (МПа);
• [σ]: допускаемое напряжение стали на разрыв с учетом коэффициента запаса прочности (для Ст20 обычно 120–140 МПа, для 09Г2С — 160–180 МПа);
• s: толщина стенки трубы (мм);
• D: наружный диаметр трубы (мм).

При соединении трубопровода с запорной арматурой учитывайте прочность ответных деталей: в пару к бесшовной трубе устанавливают стальные воротниковые фланцы нужного класса давления Ру, а повороты монтируют через крутоизогнутые стальные отводы без шва.

Ошибки при заказе и входном контроле на объекте

При приемке трубного проката снабженцы и прорабы нередко сталкиваются с проблемами, вызванными невнимательностью при согласовании спецификации.

• Замена бесшовной трубы электросварной: визуально окрашенная или обработанная труба может казаться бесшовной, но маркировка и отсутствие заводского сертификата приведут к остановке технадзором и риску аварии.
• Игнорирование допусков по разностенности: ГОСТ 8732-78 допускает технологическое отклонение по толщине стенки (до ±10–12.5%). При стыковой сварке под рентген-контроль концы труб с сильной разностенностью требуют обязательной калибровки или проточки фаски.
• Путаница мерной и немерной длины: бесшовные трубы чаще поставляются немерной длины (от 4 до 12.5 метров). Если объекту требуется четкая плеть по 6 или 12 метров, это необходимо согласовывать заранее под резку.
• Отсутствие данных об испытаниях: для сосудов и линий под давлением в сертификате обязательно должны быть указаны результаты гидроиспытаний и ультразвукового контроля (УЗК).

Монтаж и подготовка к сварке в полевых условиях

Сварка бесшовных труб ответственного назначения требует строгого соблюдения регламента СП РК и технологических карт сварочных работ.

1. Разделка кромок: при толщине стенки более 3.5 мм обязательна V-образная разделка под углом 30–35° с притуплением 1–2 мм.
2. Очистка поверхности: кромки и прилегающие зоны шириной не менее 20 мм зачищаются до металлического блеска от окалины, ржавчины и грязи.
3. Стыковка узлов: разветвления магистрали монтируют через заводские бесшовные стальные тройники из аналогичной марки стали.
4. Подогрев стыка: для стали 09Г2С при температуре окружающего воздуха ниже -15 °C и толщине стенки от 16 мм требуется предварительный подогрев стыка до 120–150 °C.

Хранение и погрузка на металлобазе в Алматы

Трубы крупного диаметра и большой толщины обладают высоким удельным весом. При разгрузке на объекте запрещается сбрасывать хлысты на грунт — это вызывает замятие торцов и нарушение геометрии фаски.

Компания «АТЛАНТ МЕТАЛЛ» отгружает сертифицированные бесшовные трубы ГОСТ 8732-78 со склада в Алматы с оперативной доставкой длинномерами по всем регионам Казахстана. По запросу заказчика выполняем точную резку в размер газом или ленточнопильным станком, а также комплектуем заказ необходимой трубопроводной арматурой и фитингами.

FAQ

Вывод

Бесшовная горячедеформированная труба ГОСТ 8732-78 — безальтернативный выбор для критических участков с высоким давлением, перепадами температур и динамическими нагрузками. Правильный расчет толщины стенки и учет марки стали (Ст20 или 09Г2С) гарантируют надежность магистрали и безаварийную эксплуатацию объекта в условиях климата Казахстана.
