При возведении мачт освещения, установке рекламных щитов, монтаже подвесных кабельных трасс или ветровых связей металлокаркасов критически важно точно отрегулировать натяжение стального троса. Для этой задачи используют винтовой талреп DIN 1480.

Талреп позволяет плавно выбирать слабину каната и создавать необходимое предварительное напряжение без применения сложного гидравлического инструмента. В строительных и монтажных проектах Алматы и регионов Казахстана с высокими ветровыми и сейсмическими нагрузками надежность такелажного узла напрямую зависит от правильного подбора резьбы и типа наконечника.

Устройство и типы талрепов DIN 1480

Талреп DIN 1480 состоит из открытого литого или кованого корпуса (муфты) и двух винтов с противоположной резьбой (правой и левой). При вращении корпуса винты одновременно вкручиваются, стягивая концы тросовой системы, либо выкручиваются, ослабляя натяжение.

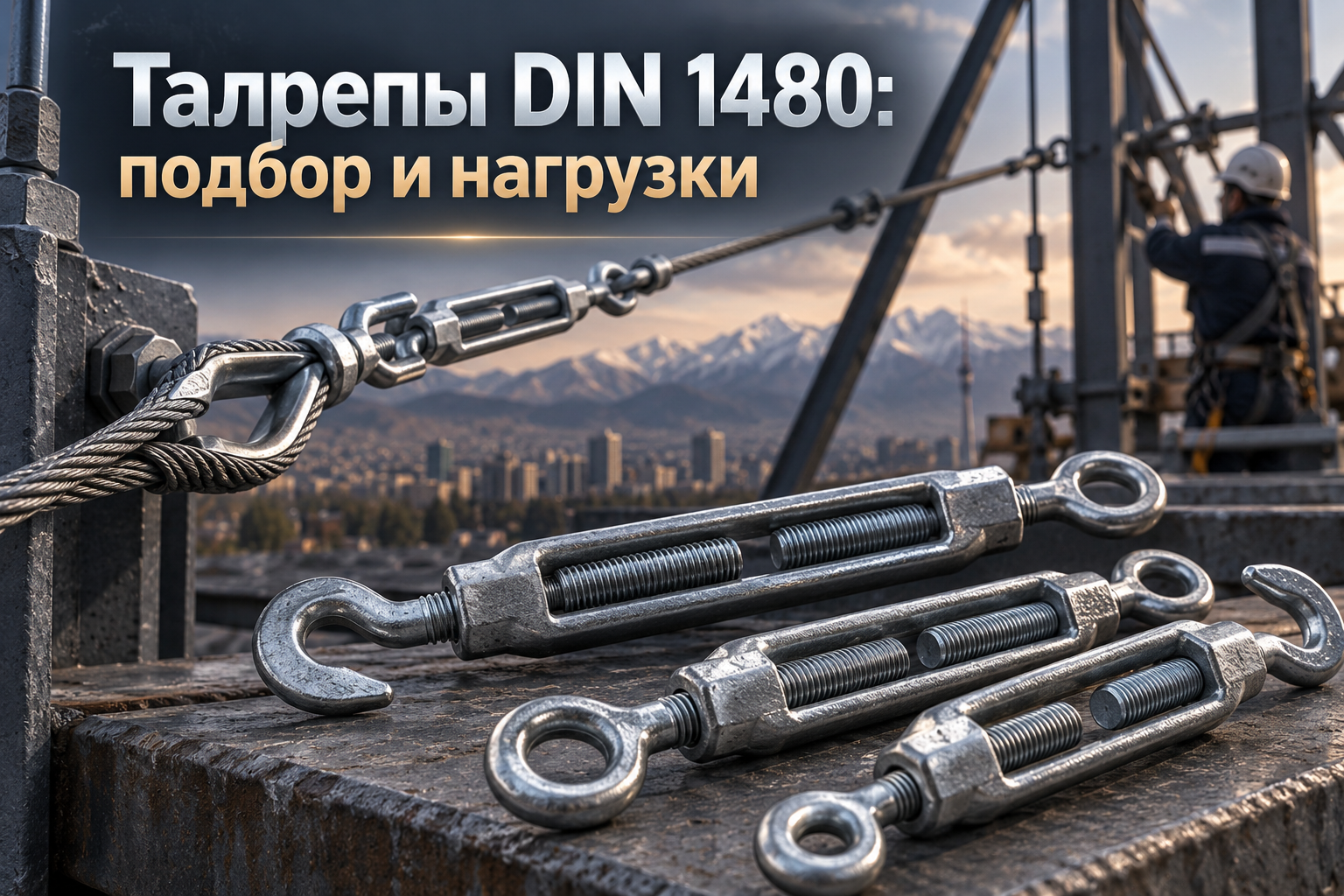

В зависимости от конфигурации оголовков винтов выделяют три основные модификации:

• Крюк-кольцо (С+О, Hook-Eye): самый универсальный и востребованный тип. Кольцо надежно крепится к постоянному анкеру через палец или резьбовую шпильку, а крюк позволяет быстро зацепить или демонтировать петлю троса с коушем;
• Кольцо-кольцо (О+О, Eye-Eye): закрытый неразъемный вариант максимальной надежности. Исключает риск случайного соскакивания ветви при динамических порывах ветра или сейсмических колебаниях;
• Крюк-крюк (С+С, Hook-Hook): быстросъемная конструкция для временных растяжек, страховочных сеток и натяжения тентовых навесов. Не рекомендуется для постоянных ответственных несущих систем.

Корпуса и винты изготавливаются из углеродистой стали с защитным слоем белого цинкования толщиной не менее 8–12 мкм методом гальваники или горячего цинкования, что предотвращает коррозию на открытом воздухе.

Размеры и таблица нагрузок талрепов DIN 1480

Винтовые талрепы открытого типа DIN 1480 предназначены строго для прямолинейных статических осевых нагрузок (натяжение растяжек, подвесов, антенных мачт). Они не применяются для динамического подъема грузов в крановых операциях — для грузоподъемных задач используют стандарты DIN 1478 (закрытый трубчатый корпус) или грузовые талрепы по ГОСТ 9690-71.

Ниже приведена таблица типоразмеров, хода регулировки и допустимых рабочих нагрузок для талрепов DIN 1480:

Как правильно выбрать талреп под проект

При расчете и комплектации такелажной линии ориентируйтесь на следующие инженерные правила:

• Согласование по разрывному усилию: рабочая нагрузка талрепа должна быть согласована с прочностью оцинкованного стального троса. Недопустимо ставить мощный канат 12 мм на слабый талреп М8, так как резьба деформируется при первом же ветровом порыве;
• Коэффициент запаса: для статических горизонтальных растяжек закладывают коэффициент запаса не менее 2.5–3. Для мачт связи, дымовых труб и наружных баннеров с учетом ветрового давления в Алматинской, Жамбылской или Акмолинской областях коэффициент запаса принимают не ниже 4–5;
• Запас хода резьбы: перед монтажом выкручивайте винты талрепа примерно на 70–80% от максимального хода. Если закрепить трос при полностью скрученном талрепе, вам не хватит длины резьбы для натяжки при сезонном удлинении каната;
• Сопряжение с точками анкеровки: кольцо талрепа соединяют с монтажными проушинами через рым-болты DIN 580 или такелажные скобы (чекели), обеспечивая свободное самоустановка по оси натяжения.

Технология монтажа и предотвращение ошибок

Чтобы смонтированная тросовая система служила годами без провисаний и аварийных обрывов, соблюдайте порядок сборки:

1. Формируйте петлю каната только с установкой стального коуша DIN 6899. Коуш защищает пряди троса от перетирания о крюк или кольцо талрепа.
2. Фиксируйте свободный конец троса зажимами DIN 741 или усиленными DIN 1142. Количество зажимов — от 3 до 5 штук в зависимости от диаметра, с шагом 6 диаметров троса.
3. Установите талреп в выкрученном на 3/4 положении и закрепите оба конца системы.
4. Вращайте центральный корпус воротком или гаечным ключом до достижения расчетной стрелы провеса или усилия преднатяжения.
5. Зафиксируйте корпус от самопроизвольного раскручивания контргайками на резьбовых стержнях либо законтрите муфту мягкой оцинкованной вязальной проволокой через отверстие корпуса к тросу.

Типичные ошибки при работе с талрепами

На строительных площадках часто встречаются критические нарушения, ведущие к деформации крепежа:

• Изгибающие боковые нагрузки: талреп рассчитан только на прямолинейную осевую растяжку. Любой перекос или боковое давление на корпус приводит к сгибанию резьбовых стержней у основания муфты;
• Подъем грузов талрепами DIN 1480: открытый корпус из ковкого чугуна или углеродистой стали не сертифицирован для подвешивания грузов над людьми или техникой;
• Отсутствие смазки резьбы: при интенсивной затяжке под нагрузкой «сухая» оцинкованная резьба может заклинить («закуситься»). Нанесение густой графитовой или литиевой смазки облегчает регулировку и защищает от коррозии;
• Превышение предельного выкручивания: в муфте должно оставаться не менее 1.5–2 диаметров резьбы с каждой стороны. Если вкручено всего 2–3 витка, резьбу просто срежет под рабочей нагрузкой.

Поставка такелажа и метизов в Казахстане

На складах компании АТЛАНТ МЕТАЛЛ в Алматы в постоянном наличии представлен полный размерный ряд талрепов DIN 1480 от М5 до М36 во всех исполнениях (крюк-кольцо, кольцо-кольцо, крюк-крюк), а также совместимый такелаж: оцинкованные тросы, зажимы DIN 741/1142, коуши, скобы и высокопрочные болты. Мы комплектуем заказы для монтажных и строительных организаций, предоставляем сертификаты качества и организуем оперативную доставку по Алматы и всем регионам Казахстана.

FAQ

Вывод

Талреп DIN 1480 — простое и надежное решение для точной регулировки натяжения тросовых и каркасных систем. Грамотный выбор типоразмера с 3–4-кратным запасом по нагрузке, обязательное применение коушей и контргаек гарантируют долговечность и безопасность растяжек даже в суровых климатических и ветровых условиях Казахстана.
