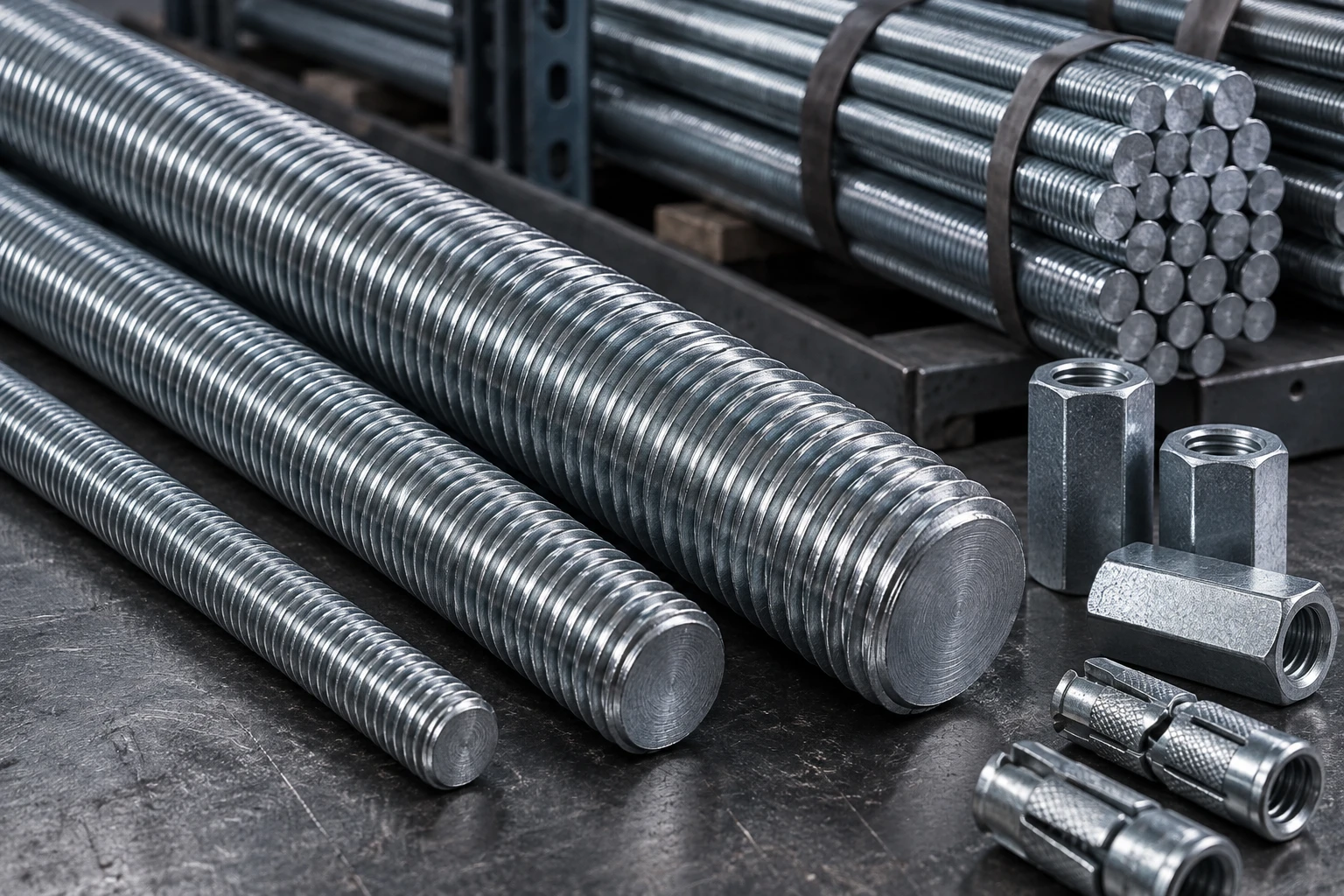

Резьбовая шпилька (полнонарезная штанга) — один из самых востребованных видов крепежа на строительных и инженерных объектах Казахстана. Без нее не обходится монтаж систем вентиляции, кабельных трасс, спринклерного пожаротушения, сантехнических трубопроводов и стяжка опалубки.

При внешней простоте изделия ошибки в выборе класса прочности стали или шага подвесов приводят к провисанию инженерных магистралей, а в условиях сейсмики Алматы и южных регионов РК — к обрыву трасс при динамических колебаниях.

В чем разница между DIN 975 и DIN 976

На строительных базах и в спецификациях часто путают эти два стандарта. Разница заключается в длине и регламенте нарезки стержня.

• DIN 975: классический стандарт на резьбовую штангу фиксированной длины — 1000 мм (1 метр) или 2000 мм (2 метра). Резьба накатана по всей длине стержня от торца до торца. В настоящее время стандарт официально признан устаревшим, но в проектной документации и торговой номенклатуре РК по-прежнему используется чаще всего;
• DIN 976 (форма A): актуальный международный стандарт, пришедший на смену DIN 975. Он включает как метровые и двухметровые штанги, так и мерные короткие шпильки с полной резьбой фиксированной длины (например, М12х80, М16х120, М20х150 мм) с фасками на торцах.

По геометрии профиля резьбы, углам (60°) и допускам метрической резьбы изделия DIN 975 и DIN 976 полностью идентичны и взаимозаменяемы при одинаковом диаметре.

Классы прочности: 4.8 против 8.8

Основная масса резьбовых штанг на рынке Казахстана поставляется из углеродистой стали с защитным цинковым покрытием толщиной 5–8 мкм. Ключевой параметр надежности — класс прочности.

• Класс 4.8 (рядовая сталь, Ст3кп/Ст3пс): предел прочности на растяжение — 400 МПа, предел текучести — 320 МПа. Используется для ненагруженных подвесных систем: легких воздуховодов, светильников, перфорированных кабельных лотков малого сечения, фальшпотолков и декоративных перегородок;
• Класс 8.8 (высокопрочная легированная сталь, 35, 40Х): предел прочности — 800 МПа, предел текучести — 640 МПа. Применяется для тяжелых трубопроводов, массивных вентиляционных установок, подвеса фанкойлов, крепления технологического оборудования, стяжки массивной опалубки и конструкций, работающих под постоянной вибрационной нагрузкой;
• Цветовая маркировка торцов: качественные производители окрашивают торец штанги для быстрой идентификации. Белый или без маркировки — класс 4.8, желтый — класс 8.8, красный — класс 10.9, зеленый — нержавеющая сталь А2/А4.

Таблица размеров, веса 1 метра и допустимых рабочих нагрузок

При расчете подвесов проектировщики закладывают коэффициент запаса прочности не менее 3.0–4.0 для статических нагрузок и 5.0 для сейсмических районов. Ниже приведены параметры наиболее востребованных диаметров.

С чем и как монтируют резьбовые шпильки

Шпилька работает как несущий стержень в сборе с сопутствующим крепежом. Для создания надежного монтажного узла необходимы:

• Крепление к бетонному перекрытию: верхний конец шпильки вкручивается в предварительно установленный стальной забивной анкер (цангу). При высоких нагрузках или работе в пустотных плитах шпильку фиксируют с помощью химического анкера;
• Фиксация и контровка: шпильку крепят с двух сторон траверсы или кронштейна, накручивая шестигранные гайки DIN 934 соответствующего класса прочности;
• Распределение давления: под гайки обязательно устанавливают кузовные увеличенные шайбы DIN 9021 или усиленные шайбы DIN 125, подробнее о выборе которых описано в статье про стальные шайбы DIN 125, DIN 127 и DIN 9021;
• Подвес труб: нижний конец шпильки напрямую вкручивается в гайку оголовка сантехнического трубного хомута с EPDM-прокладкой;
• Наращивание длины: если высоты помещения не хватает, две шпильки соединяют удлиненной переходной гайкой DIN 6334 (длина 3d резьбы), закручивая каждую шпильку ровно наполовину высоты соединителя и контря обычными гайками.

Как правильно резать шпильку без повреждения захода резьбы

Главная проблема монтажников на стройплощадке — замятие крайних витков резьбы при резке болгаркой (УШМ), из-за чего гайка не накручивается.

Профессиональный способ резки включает 4 простых шага:

1. Перед выполнением реза накрутите на шпильку две стандартные гайки DIN 934 так, чтобы линия будущего реза проходила рядом с ними;
2. Отрежьте шпильку абразивным кругом строго под прямым углом (90°) на средних оборотах, не допуская сильного перегрева и посинения металла;
3. Снимите фаску 45° напильником или шлифовальным кругом по периметру торца;
4. Скрутите гайку со стороны реза в направлении спила — проходя через торец, витки внутренней резьбы гайки автоматически выправят заусенцы и восстановят заходной виток.

Ошибки при подборе и монтаже резьбовых штанг

В практике поставок и монтажа в Казахстане регулярно встречаются критические ошибки:

• Использование класса 4.8 вместо 8.8 на тяжелых трассах: при гидроударах в трубах отопления или заполнении воздуховодов пылью слабая шпилька М8 растягивается в зоне резьбы и дает необратимую деформацию подвеса;
• Сращивание шпилек стандартной тонкой гайкой DIN 934: высоты обычной гайки (0.8d) недостаточно для компенсации осевого усилия на разрыв. Соединение вырывает по резьбе. Для стыковки допускается применять только удлиненные соединительные гайки DIN 6334;
• Резка газом или сварка шпилек: термообработка отжигает металл и сжигает слой цинка, превращая легированную сталь в хрупкую и подверженную коррозии;
• Отсутствие контргаек при вибрационных нагрузках: рядом с вентиляторами, чиллерами и насосными группами гайки без гроверов (DIN 127) или самоконтрящихся полиамидных колец (DIN 985) самопроизвольно раскручиваются в течение 2–4 месяцев эксплуатации.

FAQ — частые вопросы о резьбовых шпильках

Вывод

Правильный подбор резьбовой шпильки по диаметру и классу прочности (4.8 для легких лотков и 8.8 для тяжелых трубопроводов) гарантирует долговечность инженерных сетей и безопасность здания при эксплуатационных и сейсмических нагрузках.

Компания АТЛАНТ МЕТАЛЛ поддерживает постоянный складской запас резьбовых шпилек DIN 975 и DIN 976 от М6 до М36 длиной 1 и 2 метра, соединительных гаек, шайб и забивных анкеров. Мы организуем оперативную комплектацию объектов, нарезку в размер и доставку по Алматы и всем регионам Казахстана.
