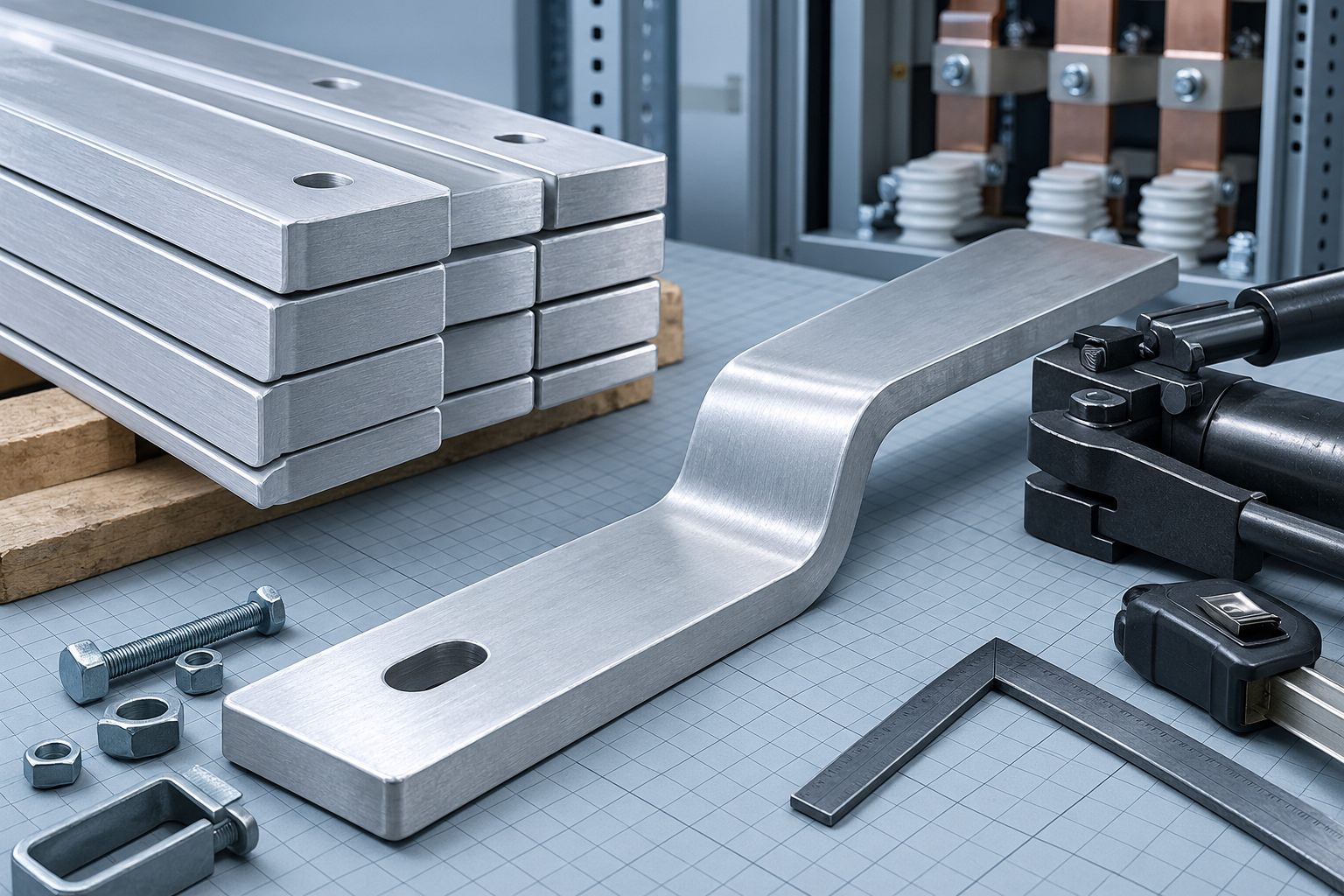

Разбираем подбор электротехнической алюминиевой шины по ГОСТ 15176-89: отличия сплавов АД0 и АД31Т, таблицы длительно допустимых токовых нагрузок, веса погонного метра, радиусы холодной гибки и защиту от электрохимической коррозии при сборке шкафов ВРУ, ГРЩ и КТП в Казахстане.
Сборка силовых распределительных щитов (ГРЩ, ВРУ) и комплектных трансформаторных подстанций (КТП) требует грамотного баланса между электропроводностью шинопровода и сметой проекта. Алюминиевая шина (полоса) стоит заметно дешевле медной при сопоставимой пропускной способности, если правильно скорректировать рабочее сечение.
При проектировании и закупке шин в Казахстане важно учитывать марку сплава, состояние материала (твердое, закаленное или мягкое) и правила сопряжения с коммутационными аппаратами по ПУЭ РК. Ошибки в расчете сечения приводят к перегреву контактных узлов и аварийному отключению оборудования при пиковых нагрузках.
Марки сплавов и состояния поставки по ГОСТ 15176-89
Электротехнические шины изготавливаются методом горячего прессования в соответствии с ГОСТ 15176-89. Для сборки токоведущих систем применяют два основных сплава:
- АД0 (алюминий технической чистоты не менее 99.5%): обладает максимальной электропроводностью среди алюминиевых сплавов (удельное электрическое сопротивление не более 0,0282 Ом·мм²/м при 20 °C). В состоянии без термообработки или в отожженном виде (АД0М) шина очень пластична, легко гнется без нагрева, но имеет невысокую жесткость при динамических нагрузках короткого замыкания.
- АД31 / АД31Т (авиаль с легированием магнием и кремнием): шина в закаленном и естественно состаренном состоянии (Т) либо полностью закаленная и искусственно состаренная (Т1). За счет легирования обладает повышенной механической прочностью и упругостью, держит форму на длинных ошиновках, хотя ее удельное сопротивление чуть выше (до 0,0325 Ом·мм²/м).
Для прямолинейных магистральных шинопроводов и ошиновки трансформаторов обычно выбирают шину АД31Т благодаря ее стойкости к электродинамическим ударам при КЗ. Для сложных пространственных изгибов внутри компактных шкафов автоматики чаще берут более пластичный сплав АД0.
Таблица размеров, веса 1 метра и допустимых токовых нагрузок
Допустимый длительный ток для шин переменного тока промышленной частоты 50 Гц приводится с учетом допустимой температуры нагрева проводника +65 °C при температуре окружающей среды +25 °C. При параллельной прокладке двух или трех полос на фазу вводятся снижающие коэффициенты охлаждения.
| Размер сечения (ширина × толщина), мм | Площадь сечения, мм² | Теоретический вес 1 м, кг | Допустимый ток (1 шина на фазу), А | Допустимый ток (2 шины на фазу), А |
|---|---|---|---|---|
| 20 × 3 | 60 | 0.162 | 170 | 295 |
| 30 × 3 | 90 | 0.243 | 235 | 400 |
| 40 × 4 | 160 | 0.432 | 375 | 640 |
| 50 × 5 | 250 | 0.675 | 540 | 920 |
| 60 × 6 | 360 | 0.972 | 720 | 1220 |
| 80 × 8 | 640 | 1.728 | 1100 | 1870 |
| 100 × 10 | 1000 | 2.700 | 1540 | 2580 |
| 120 × 10 | 1200 | 3.240 | 1780 | 2980 |
При расчете веса партии учитывайте плотность алюминия 2.70 г/см³. Реальная масса шины может колебаться в пределах допустимых по ГОСТ 15176-89 допусков по ширине и толщине профиля.
Сравнение алюминиевой и медной шины: когда замена оправдана
Плотность меди составляет 8.89 г/см³, что более чем в 3.3 раза тяжелее алюминия. При этом электропроводность алюминия составляет около 60-65% от электропроводности чистой электротехнической меди (марки ШМТ по ГОСТ 434-78).
Чтобы передать одинаковую силу тока, площадь сечения алюминиевой шины должна быть примерно в 1.6 раза больше медной. Однако за счет малой плотности масса алюминиевой ошиновки при равной токовой нагрузке получается в 2 раза меньше медной, а общая стоимость сырья снижается в 3-4 раза.
Алюминиевая шина экономически выгодна на длинных магистралях, вводах от подстанций, распределительных мостах и в типовых шкафах КТП. Медную шину оставляют для компактных ячеек с дефицитом внутреннего пространства и объектов с повышенными требованиями к пожаробезопасности или взрывоопасным зонам.
Правила механической обработки и гибки
Алюминий — вязкий металл, склонный к налипанию на режущий инструмент и образованию микротрещин при неправильном радиусе гиба. Чтобы обеспечить надежность монтажа, соблюдайте базовые технологические правила:
- Резка: выполняется дисковыми пилами по цветным металлам со смазкой либо на гидравлических шинорезах. Использование абразивных отрезных кругов не рекомендуется: они быстро засаливаются алюминиевой стружкой и перегревают кромку.
- Радиус гибки на ребро и плашмя: для шин АД31Т минимальный внутренний радиус гибки плашмя должен составлять не менее 1.5–2 толщин шины. При гибке на ребро радиус должен быть не менее ширины полосы. Применение меньших радиусов приводит к растрескиванию внешних волокон и снижению сечения.
- Пробивка отверстий: диаметр отверстия под болтовое соединение должен быть на 1 мм больше диаметра болта (под М8 — 9 мм, под М10 — 11 мм, под М12 — 13 мм). Расстояние от центра отверстия до края шины должно составлять не менее 1.5–2 диаметров отверстия.
Защита контактных соединений от окисления и гальванической коррозии
На воздухе чистый алюминий мгновенно покрывается пленкой оксида Al₂O₃. Это диэлектрик с высоким удельным сопротивлением, который резко увеличивает переходное сопротивление контакта и вызывает локальный нагрев.
При непосредственном прямом контакте алюминия с медью в присутствии влаги возникает гальваническая пара: разность потенциалов приводит к быстрому электрохимическому разрушению алюминия. Чтобы контактный узел служил десятилетиями, применяют обязательные меры защиты:
- Зачистка и смазка: контактную поверхность шины зачищают металлической щеткой под слоем кварцевазелиновой пасты (ПКВ) или токопроводящей смазки (Суперконт, ЭПС), которая блокирует доступ кислорода и разрушает оксидную пленку.
- Переходные медно-алюминиевые пластины (МА): при подключении алюминиевой шины к медным выводам автоматических выключателей используют биметаллические пластины или напыление.
- Крепеж и тарельчатые шайбы: алюминий обладает высоким коэффициентом температурного расширения и ползучестью под постоянным давлением. Для стяжки шин используют оцинкованные шестигранные болты DIN 933 с увеличенными плоскими шайбами и пружинными шайбами (тарельчатыми или гровер по DIN 127), компенсирующими температурные деформации.
Чек-лист входного контроля и приемки шины на объекте
Перед передачей алюминиевой шины в цех сборки щитового оборудования проверьте партию по следующим критериям:
- Наличие заводского сертификата соответствия и паспорта качества с указанием марки сплава (АД0, АД31 или АД31Т) и номера плавки;
- Соответствие геометрии: замерьте штангенциркулем фактическую толщину и ширину шины в трех точках по длине хлыста;
- Отсутствие глубоких царапин, расслоений, забоин, раковин и следов коррозии на плоских рабочих поверхностях;
- Прямолинейность полосы: стрела прогиба по ГОСТ 15176-89 не должна превышать допустимых нормативов (не более 2-4 мм на 1 метр длины);
- Маркировка на торцах или упаковочных бирках с указанием завода-изготовителя и ГОСТа.
На складе компании АТЛАНТ МЕТАЛЛ в Алматы электротехническая алюминиевая шина отгружается от одного хлыста до оптовых партий с полным пакетом сопроводительных документов и заводских сертификатов. По запросу заказчика выполняется точная резка в размер и организация оперативной доставки по всем регионам Казахстана.
FAQ
Чем отличается шина АД31 от АД31Т?
Буква «Т» в маркировке обозначает термообработку (закалку и искусственное или естественное состаривание). Шина АД31Т обладает повышенным пределом текучести и жесткостью, что предотвращает провисание на длинных пролетах и удерживает форму шинопровода при динамических ударах токов короткого замыкания.
Можно ли соединять алюминиевую шину со стальными деталями напрямую?
Непосредственный контакт с черной неоцинкованной сталью приводит к коррозии алюминия. Болты, гайки и шайбы для стяжки пакета шин обязательно должны иметь защитное цинковое покрытие (горячее или гальваническое цинкование толщиной не менее 9–12 мкм).
Какой стандартной длины поставляются алюминиевые шины в Казахстане?
Стандартная мерная длина прессованной электротехнической шины по ГОСТ 15176-89 составляет от 3 до 6 метров (наиболее распространенный формат на складах — хлысты по 4 и 6 метров).
Нужно ли изолировать алюминиевую шину термоусаживаемой трубкой (ТУТ)?
Цветная термоусадочная трубка (желтый, зеленый, красный, синий цвета) наносится для фазировки шин, защиты обслуживающего персонала от случайного прикосновения и уменьшения допустимого межфазного расстояния внутри компактных щитов. При расчете допустимого тока изолированной шины учитывайте ухудшение условий теплоотдачи (коэффициент снижения 0.85–0.9).
Вывод
Электротехническая алюминиевая шина ГОСТ 15176-89 — это проверенное и экономически оправданное решение для силового распределения энергии в распределительных сетях Казахстана. Правильный выбор сплава (АД0 для гибких переходов, АД31Т для несущих шинопроводов), грамотный расчет сечения с запасом на температурный режим и соблюдение правил антикоррозийной защиты контактных зон гарантируют безаварийную службу энергоустановки на протяжении десятилетий.
