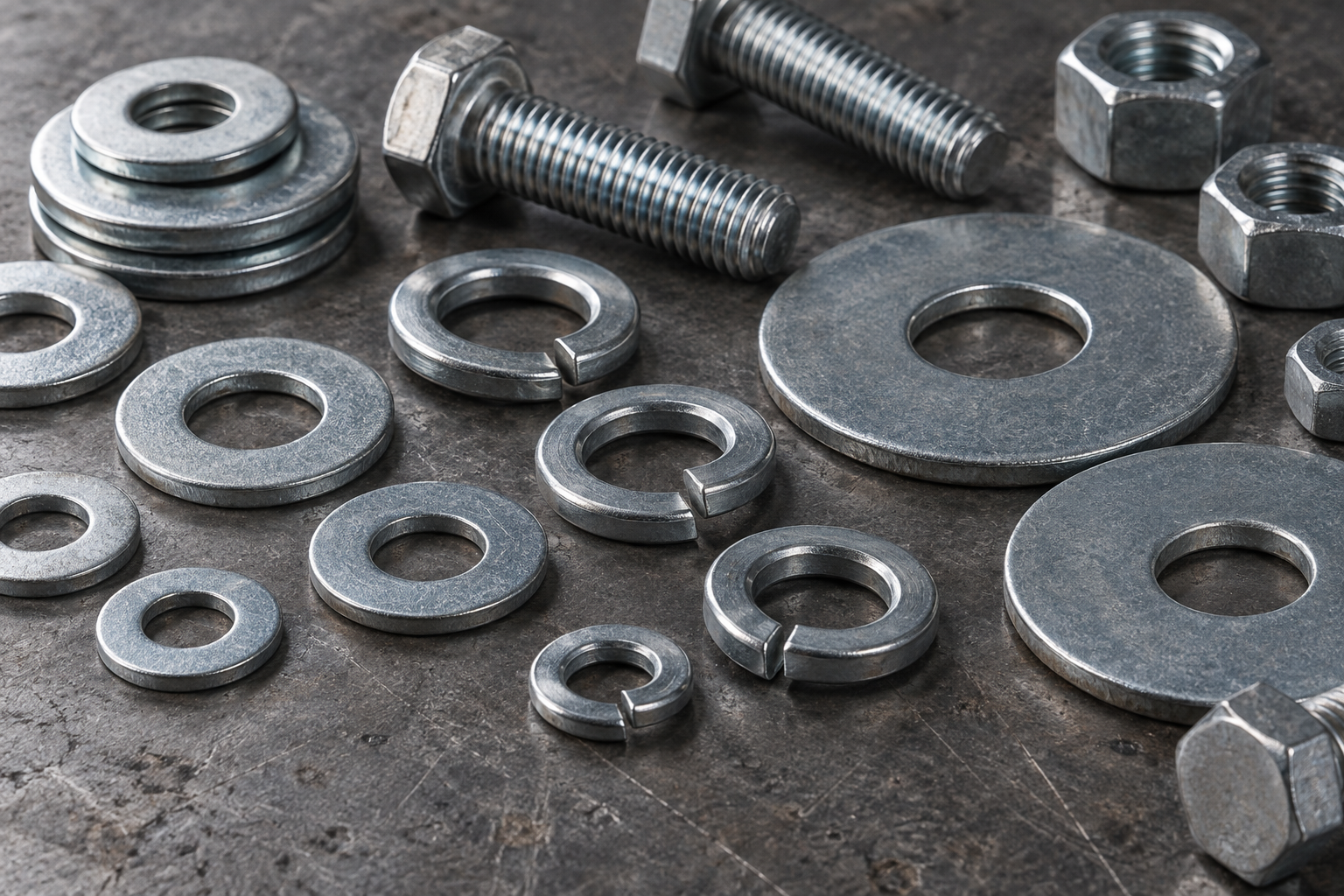

Разбираем ключевые стандарты шайб: плоские DIN 125, пружинные гроверы DIN 127 и увеличенные кузовные DIN 9021. В статье — сводная таблица размеров и массы 1000 штук, расчет распределения нагрузки на металлоконструкции в сейсмозонах РК и защита резьбовых узлов от самоотвинчивания при вибронагрузках.
При сборке ответственных металлоконструкций и технологического оборудования надежность болтового соединения зависит не только от прочности стержня, но и от правильного подбора шайбы. Ошибочный выбор или игнорирование шайбы приводит к продавливанию тонколистового проката, задирам на сопрягаемых деталях и критическому падению преднатяга резьбы при вибрации.
В условиях климата и сейсмической активности Казахстана резьбовые соединения испытывают регулярные циклы расширения и усадки при перепадах температур от -35 °C до +40 °C. Это требует точного соответствия типа шайбы действующим динамическим нагрузкам.
Типы шайб и их функциональное назначение
Каждый вид шайбы решает конкретную инженерную задачу в резьбовом узле:
- DIN 125 (ГОСТ 11371-78, форма А без фаски / форма В с фаской): стандартная плоская шайба круглого сечения. Служит для увеличения опорной площади под головкой болта или гайкой, предотвращая деформацию опорной поверхности детали и обеспечивая равномерную передачу усилия затяжки.
- DIN 127 (ГОСТ 6402-70, форма А с острыми кромками / форма В с притупленными): пружинная разрезная шайба (гровер). За счет упругой деформации и врезания острых кромок в металл детали и гайки компенсирует температурные подвижки и удерживает остаточный натяг при вибрационных нагрузках.
- DIN 9021 (ГОСТ 6958-78): плоская увеличенная шайба (кузовная/усиленная). Ее внешний диаметр примерно в 3 раза превышает внутренний диаметр резьбы, что незаменимо при креплении тонкого листового металла, дерева и сэндвич-панелей к каркасам.
Размеры и таблица веса шайб DIN 125, DIN 127 и DIN 9021 (М4–М36)
Для точного расчета тоннажа закупки и проверки сметных спецификаций ниже приведена справочная таблица геометрических параметров и массы оцинкованных стальных шайб на 1000 штук.
| Номинальный диаметр резьбы | Внутренний диаметр d1 (мм) | DIN 125: d2 / толщина s (мм) / Вес 1000 шт (кг) | DIN 127: d2 / толщина s (мм) / Вес 1000 шт (кг) | DIN 9021: d2 / толщина s (мм) / Вес 1000 шт (кг) |
|---|---|---|---|---|
| М6 | 6.4 | 12.0 / 1.6 / 1.02 | 11.8 / 1.6 / 0.83 | 18.0 / 1.6 / 2.79 |
| М8 | 8.4 | 16.0 / 1.6 / 1.83 | 14.8 / 2.0 / 1.60 | 24.0 / 2.0 / 6.23 |
| М10 | 10.5 | 20.0 / 2.0 / 3.57 | 18.1 / 2.2 / 2.53 | 30.0 / 2.5 / 12.20 |
| М12 | 13.0 | 24.0 / 2.5 / 6.27 | 21.1 / 2.5 / 3.82 | 37.0 / 3.0 / 22.20 |
| М16 | 17.0 | 30.0 / 3.0 / 11.30 | 27.4 / 3.5 / 8.91 | 50.0 / 3.0 / 40.90 |
| М20 | 21.0 | 37.0 / 3.0 / 17.20 | 33.6 / 4.0 / 15.20 | 60.0 / 4.0 / 76.80 |
| М24 | 25.0 | 44.0 / 4.0 / 32.30 | 40.0 / 5.0 / 26.20 | 72.0 / 5.0 / 139.0 |
| М30 | 31.0 | 56.0 / 4.0 / 53.60 | 48.2 / 6.0 / 44.30 | 90.0 / 5.0 / 215.0 |
| М36 | 37.0 | 66.0 / 5.0 / 92.00 | 58.2 / 7.0 / 67.30 | 110.0 / 6.0 / 380.0 |
При комплектации узлов с высокопрочными болтами классов 8.8 и 10.9 (DIN 933 / DIN 931) твердость шайб должна соответствовать HV 200–300, чтобы избежать продавливания шайбы под рабочей нагрузкой ключа.
Типовые ошибки при подборе и монтаже шайб
На строительных площадках часто допускают технологические ошибки, снижающие ресурс металлокаркасов:
- Установка гровера (DIN 127) непосредственно на мягкую или окрашенную поверхность: острый ус пружинной шайбы сдирает защитный слой ЛКП до чистого металла, провоцируя очаг щелевой коррозии. Под гровер обязательно подкладывается плоская шайба DIN 125.
- Использование гровера с высокопрочными болтами класса 10.9 и выше: при моментах затяжки, характерных для высокопрочного крепежа, стандартный пружинный гровер полностью расплющивается, теряет упругость или растрескивается. Для высокопрочных соединений применяются закаленные шайбы DIN 6916 (HV 300) либо контрящие системы Nord-Lock.
- Монтаж черных неоцинкованных шайб на оцинкованный крепеж: контакт разнородных по покрытию сталей во влажной среде формирует гальваническую микропару, ускоряя разрушение узла. Весь комплект — болт, гайка, шайба — должен иметь единый тип цинкового покрытия.
- Замена усиленной шайбы DIN 9021 обычной DIN 125 на тонком металле: стандартной площади контакта DIN 125 недостаточно для тонких полок фасонного проката или профилированного листа, из-за чего в зоне отверстия возникает смятие кромок.
Чек-лист снабженца при закупке шайб
Чтобы исключить простой монтажных бригад и брак на объекте, при приемке партии проверяйте:
- Толщину металла (параметр s): отклонение по толщине более 10% от стандарта снижает несущую способность узла на 15–20%.
- Качество защитного слоя: равномерность белого или желтого цинкования без пропусков, наплывов и сколов на фасках.
- Отсутствие заусенцев на внутреннем диаметре: задиры мешают плотной посадке на гладкую часть стержня болта или резьбовой шпильки DIN 975.
- Упругость партии DIN 127: при сжатии в тисках до смыкания и последующем разжатии высота шайбы в свободном состоянии должна возвращаться к исходному значению минимум на 85%.
На складах компании «АТЛАНТ МЕТАЛЛ» в Алматы поддерживается постоянный запас метизной продукции всех типоразмеров — от М4 до М36. Поставки осуществляются кратно коробкам и в промышленной фасовке по весу с предоставлением заводских паспортов качества и сертификатов соответствия нормативам РК.
FAQ: частые вопросы инженеров и монтажников
В каком порядке собирать пакет: болт – шайба плоская – гровер – гайка?
Классическая схема со стороны гайки: сначала на шпильку или болт надевается плоская шайба DIN 125 (для создания широкой опорной базы), затем пружинный гровер DIN 127, после чего накручивается и затягивается стандартная шестигранная гайка DIN 934.
Нужна ли шайба под головку болта, если он вставляется в стандартное отверстие?
Да, под головку болта рекомендуется ставить шайбу DIN 125, чтобы предотвратить истирание и задиры металла конструкции при вращении головки во время затяжки, а также исключить концентрацию напряжений на кромках отверстия.
Чем отличается шайба DIN 125A от DIN 125B?
DIN 125 Form A изготавливается с плоскими прямыми кромками без скоса. DIN 125 Form B имеет наружную фаску под углом 45°, что обеспечивает эстетичный вид и плотное прилегание в углублениях деталей машин.
Можно ли использовать шайбы DIN 9021 для монтажа деревянных брусьев к металлокаркасу?
Да, увеличенная площадь шайбы DIN 9021 предотвращает вдавливание крепежа в волокна древесины при высыхании бруса и сезонных колебаниях влажности.
Вывод
Грамотный выбор шайб гарантирует долговечность резьбовых узлов и предотвращает аварийное ослабление металлоконструкций при динамических нагрузках. Для стандартных соединений используйте комбинацию DIN 125 и DIN 127, а при работе с тонколистовыми материалами закладывайте увеличенные кузовные шайбы DIN 9021. Для оперативной комплектации строительных объектов в Алматы и других регионах Казахстана заказывайте сертифицированные метизы в «АТЛАНТ МЕТАЛЛ» с доставкой на объект в день обращения.
