Сварная кладочная сетка из проволоки Вр-1 — базовый материал для армирования стяжек пола, кирпичной кладки, перегородок из газоблока и сейсмопоясов в Казахстане. Разбираем реальные диаметры проволоки, геометрию карт, таблицу веса 1 м² и скрытые риски занижения толщины при закупке.

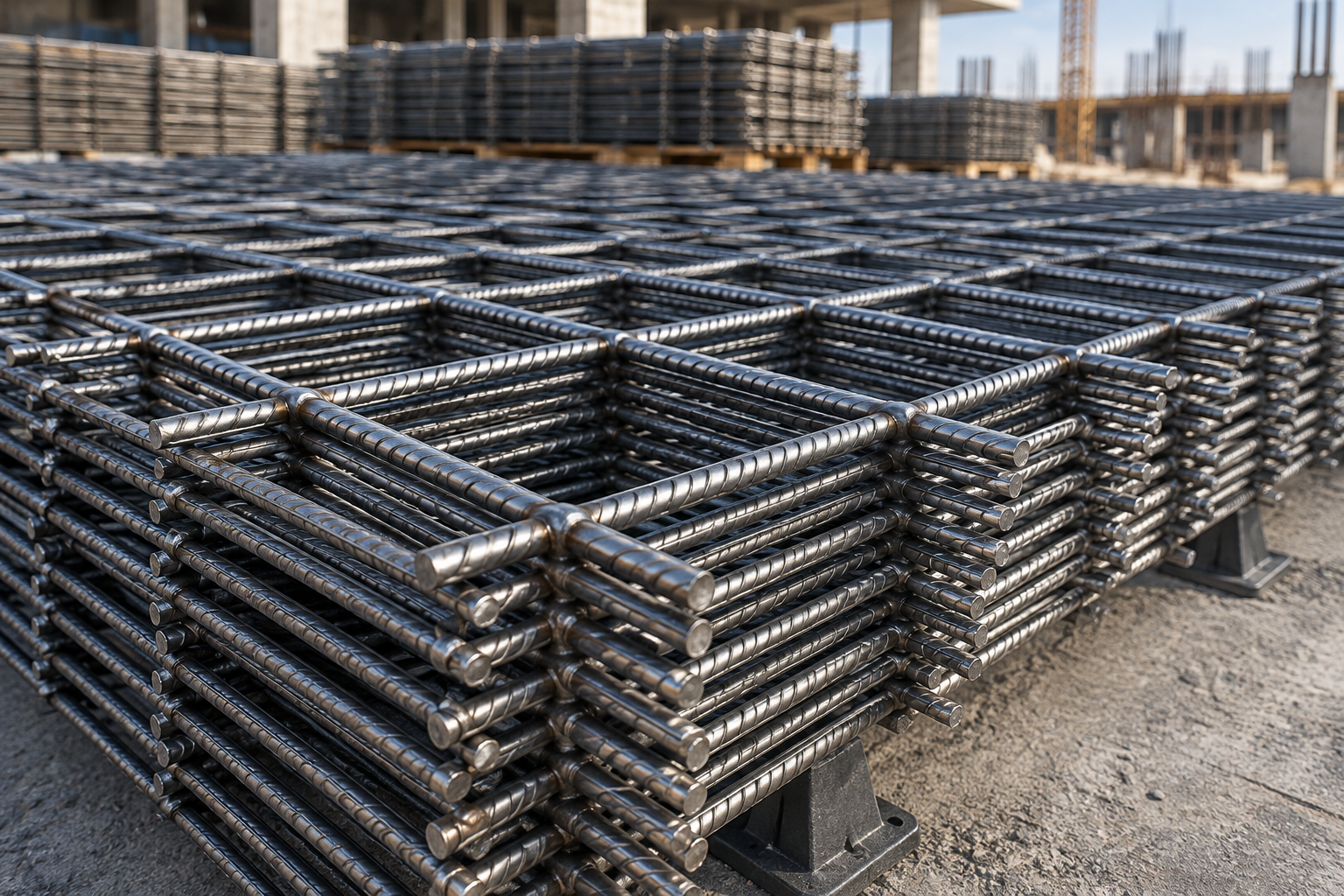

Сварная кладочная сетка (армопоясная сетка) изготавливается из холоднотянутой рифленой проволоки класса Вр-1 по ГОСТ 6727-80 или ГОСТ 23279-2012 методом контактной точечной сварки. Периодический профиль с вмятинами обеспечивает прочное механическое сцепление со строительным раствором и бетоном.
На строительных объектах в Алматы и регионах Казахстана с повышенной сейсмичностью кладочная сетка воспринимает растягивающие и сдвиговые нагрузки. Она предотвращает образование усадочных трещин в стяжках пола и связывает между собой ряды блочной или кирпичной кладки.
Маркировка, стандарты и геометрия карт сетки Вр-1
Основными параметрами сетки являются размер ячейки на просвет (от 50х50 до 200х200 мм), диаметр продольной и поперечной проволоки (от 2.5 до 5.0 мм) и габаритные размеры карты.
Сетка поставляется плоскими прямоугольными картами. Рулонный формат для диаметров от 3 мм практически не применяется из-за высокой жесткости прутков Вр-1 и сложности выравнивания на объекте.
- Ширина 0.25–0.5 м, длина 1.5–2.0 м: узкие кладочные карты для кирпичной кладки в 1–2 кирпича, возведения перегородок и армирования фундаментных цоколей;
- Ширина 1.0 м, длина 2.0–3.0 м: стандартный формат для армирования монолитных стяжек пола, отмосток вокруг зданий и площадок под легкий автотранспорт;
- Ширина 2.0 м, длина 3.0–6.0 м: крупноформатные арматурные карты (тяжелые серии) для промышленных полов, фундаментных плит и дорожных оснований.
Справочная таблица: размеры ячеек, диаметры и теоретический вес карт сетки Вр-1
При приемке партии на объекте важно сопоставлять фактический вес пачки и диаметр прутков штангенциркулем со стандартными значениями по ГОСТ 23279-2012.
| Размер ячейки, мм | Номинальный диаметр Вр-1, мм | Теоретический вес 1 м², кг | Размер карты, м | Вес 1 карты (ГОСТ), кг | Основное назначение на объекте |
|---|---|---|---|---|---|
| 50х50 | 3.0 | 2.22 | 0.38 х 2.0 | 1.69 | Армирование кирпичной кладки, штробы газоблока, цоколи |
| 50х50 | 3.0 | 2.22 | 1.0 х 2.0 | 4.44 | Тонкослойные стяжки пола (40–60 мм), теплый водяной пол |
| 50х50 | 4.0 | 3.95 | 1.0 х 2.0 | 7.90 | Усиленные стяжки, въездные пандусы, зоны повышенной нагрузки |
| 100х100 | 3.0 | 1.11 | 1.0 х 2.0 | 2.22 | Базовая стяжка пола в жилых комнатах, штукатурка фасадов |
| 100х100 | 4.0 | 1.97 | 1.0 х 2.0 | 3.94 | Стяжки под паркинг, бетонные отмостки, армопояса стен |
| 100х100 | 5.0 | 3.08 | 1.0 х 2.0 | 6.16 | Промышленные полы складов, площадки под грузовую технику |
| 150х150 | 4.0 | 1.32 | 1.0 х 2.0 | 2.64 | Бетонная подготовка, дорожки, межэтажные легкие перекрытия |
| 150х150 | 5.0 | 2.06 | 2.0 х 3.0 | 12.36 | Плиты перекрытий, фундаменты заборов, основание под брусчатку |
| 200х200 | 5.0 | 1.54 | 2.0 х 3.0 | 9.24 | Дорожные бетонные покрытия, черновые подбетонки |
Специфика выбора: стяжка пола, кладка блоков и сейсмопояс в Алматы
Под каждую строительную задачу подбирается оптимальное соотношение размера ячейки и сечения проволоки.
1. Армирование стяжки пола и водяного теплого пола. Стандартный выбор — ячейка 100х100 мм с проволокой 3 или 4 мм. Если к сетке пластиковыми стяжками крепятся трубы водяного теплого пола, удобнее применять сетку 50х50 или 100х100 мм. Сетка должна располагаться в нижней трети толщины слоя на пластиковых фиксаторах («стульчиках»), а не лежать прямо на утеплителе или гидроизоляции.
2. Кладка газоблока, пеноблока и кирпича. Для газоблока шириной 300–400 мм используют карты шириной 0.25–0.38 м с ячейкой 50х50 мм. Укладка выполняется каждые 3–4 ряда блоков, а также под оконными проемами и в местах опирания перемычек для распределения локальных напряжений.
3. Сейсмическое армирование в Алматинской области (зоны 8–9 баллов). При проектировании и возведении несущих кирпичных стен по нормам СП РК обязательна укладка кладочной сетки с ячейкой 50х50х4 мм в горизонтальные растворные швы с шагом не более 500 мм по высоте стены, с заведением выпусков в монолитные железобетонные сердечники.
Ошибки при закупке и монтаже кладочной сетки
На строительном рынке Казахстана часто встречается некондиционная сетка, изготовленная с грубыми нарушениями геометрии.
- Покупка «облегченной» сетки (ТУ с занижением диаметра). Проволока заявляется продавцом как 4.0 мм, а по факту микрометр показывает 3.2–3.4 мм. Это снижает несущую способность конструкции на 30–40% и ведет к растрескиванию полов под нагрузкой.
- Непроверенное качество сварных узлов. При перегибе карты от руки сварные точки не должны отскакивать. По ГОСТ 23279-2012 разрушающая нагрузка крестообразного соединения при испытании на срез строго нормируется.
- Укладка карт стык в стык без перехлеста. Карты обязаны монтироваться с нахлестом минимум на одну ячейку (для 100х100 мм — нахлест не менее 100 мм), а на подвижных грунтах — на две ячейки. В местах нахлеста карты связываются вязальной отожженной проволокой ГОСТ 3282-74.
- Сетка на дне без защитного слоя бетона. Если сетку бросить на основание и залить бетоном, она останется в грунте или на пленке, где сразу подвергнется коррозии и не включится в работу на растяжение.
Чек-лист для снабженца: расчет объема, транспортировка и хранение
Перед оформлением заказа в металлоцентре выполните пошаговый расчет:
- Рассчитайте чистую площадь пола или погонаж стен;
- Добавьте технологический запас на нахлесты карт (коэффициент 1.10–1.15 для площадей и 1.05 для кладки стен);
- Проверьте габариты транспорта: карты 1.0х2.0 м удобно перевозить в бортовой Газели, для карт 2.0х3.0 и 2.0х6.0 м требуется открытый длинномер с боковой погрузкой;
- Уточните упаковку: качественная сетка поставляется пачками по 10–50 штук, плотно увязанными стальной катанкой с бирками производителя;
- Организуйте хранение на стройплощадке: пачки складируются горизонтально на деревянные бруски высотой от 100 мм, исключая контакт с влажной землей и грязевыми стоками. При устройстве контура заземления здания сетку объединяют с стальной полосой ГОСТ 103-2006 или контуром из электросварных стальных труб.
Часто задаваемые вопросы (FAQ)
Чем отличается проволока Вр-1 от обычной гладкой проволоки В-1 в сетках?
Проволока Вр-1 имеет периодическое рифление (вмятины глубиной 0.15–0.3 мм по двум противоположным сторонам). Это увеличивает анкеровку в цементном камне в 2.5–3 раза по сравнению с гладкой проволокой, исключая проскальзывание арматуры при изгибе стяжки.
Какой размер ячейки выбрать под полусухую стяжку пола?
Для полусухой механизированной стяжки толщиной 50–80 мм оптимальна карта 100х100 мм из проволоки Вр-1 диаметром 3.0–4.0 мм. Она обеспечивает достаточный проход фибропесчаной смеси через ячейки и формирует жесткий скелет против растрескивания.
Можно ли использовать базальтовую или стеклопластиковую сетку вместо стальной Вр-1?
Композитные сетки не подвержены коррозии, но обладают низким модулем упругости (растягиваются под нагрузкой сильнее стали). В ответственных стяжках, сейсмопоясах и под колесной нагрузкой стальная сварная сетка Вр-1 остается незаменимым стандартом по жесткости и огнестойкости.
Как проверить фактический диаметр проволоки в закрытой пачке?
Взвесьте пачку сетки на весах и разделите полученный вес на количество карт и площадь одной карты. Сравните фактический вес 1 м² со справочной таблицей ГОСТ: расхождение более 5% сразу указывает на заниженный диаметр прутка.
Вывод
Правильный подбор кладочной сварной сетки Вр-1 гарантирует прочность стяжек, исключает деформации несущих стен и защищает строящийся объект от усадочных разрушений.
На металлобазе компании АТЛАНТ МЕТАЛЛ в Алматы всегда в наличии сертифицированная сварная сетка Вр-1 с ячейками 50х50, 100х100 и 150х150 мм в картах стандартного и узкого раскроя. Отгружаем оптом и в розницу, организуем быструю доставку спецтранспортом по городу Алматы и всем регионам Казахстана с полным комплектом паспортов качества.
