Разбираем подбор кровельных саморезов DIN 7504-K по дереву и металлу: от толщины сверления и устойчивости EPDM-прокладки к солнцу до таблицы веса 1000 штук и норм расхода на 1 м² кровли в Казахстане.
Срок службы кровли из профнастила или металлочерепицы напрямую зависит не столько от самого листа, сколько от качества кровельного крепежа. Некачественная прокладка рассыхается на казахстанском солнце за два сезона, а слабый бур слизывает грани еще на стадии прохождения прогона.
В условиях ветровых нагрузок Алматинской области и резких температурных перепадов степных регионов Казахстана к выбору кровельных саморезов стандарта DIN 7504-K нужно подходить со строгим расчетом толщины сверления, шага резьбы и класса цинкового покрытия.
Конструкция кровельного самореза: ключевые элементы

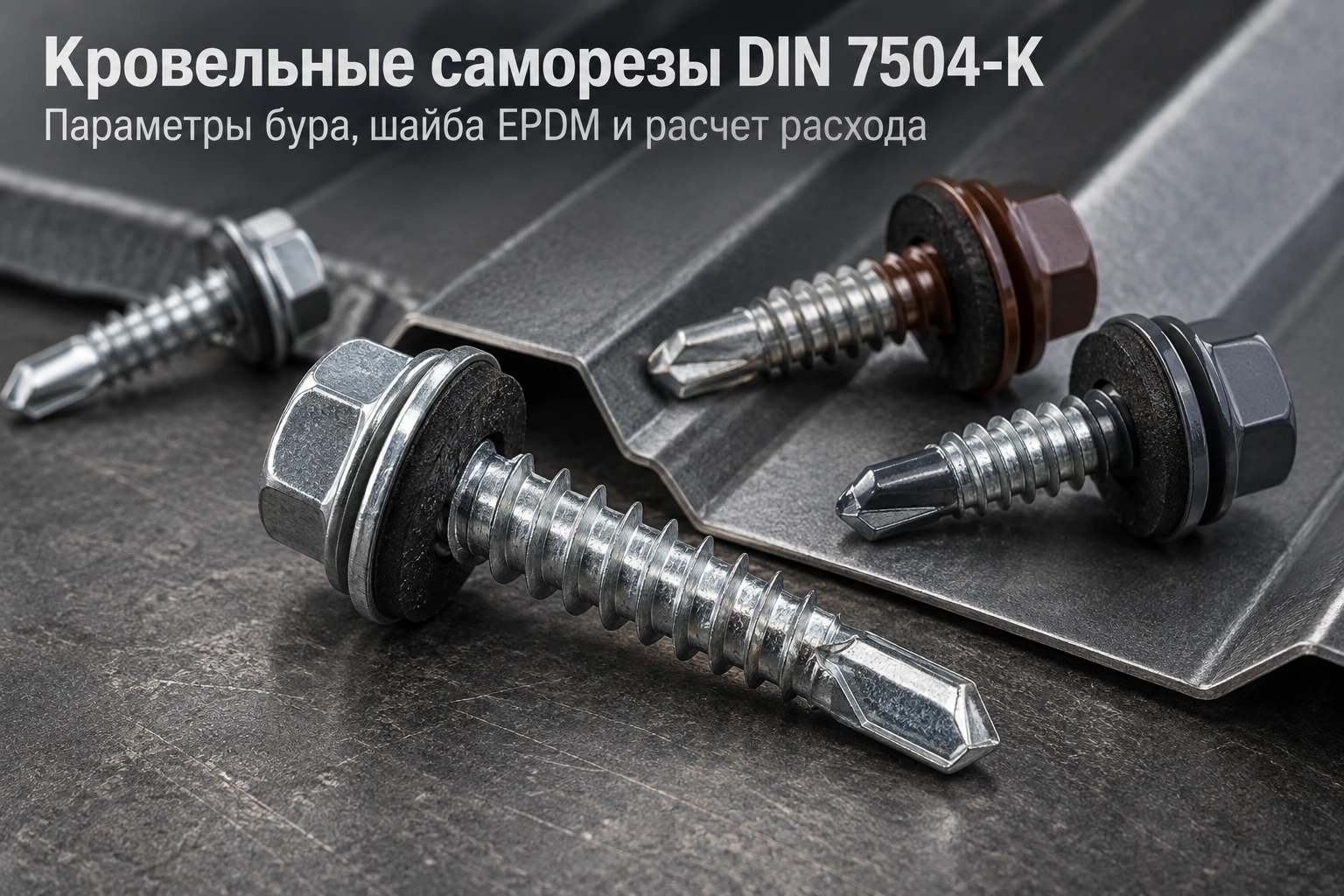

Кровельный саморез DIN 7504-K представляет собой стержень из углеродистой стали С1022 с шестигранной головкой (на 8 или 10 мм), буром на конце и уплотнительной шайбой. Каждый элемент решает конкретную задачу:
- Шестигранная головка с буртом: передает высокий крутящий момент от шуруповерта без риска срыва шлица, в отличие от крестообразных саморезов;
- Стальная шайба с вулканизированным уплотнителем EPDM: синтетический этилен-пропиленовый каучук герметизирует отверстие, сохраняя эластичность при температуре от -55 °C до +120 °C;
- Сверловой наконечник: позволяет крепить лист к каркасу без предварительного засверливания, экономя до 60% времени монтажников;
- Защитный слой: электролитическое цинкование (от 12 до 25 мкм) или цветное порошковое полимерное покрытие по каталогу RAL в тон кровельного покрытия из оцинкованной рулонной стали.
Кровельные саморезы по дереву и по металлу: принципиальные отличия
Главная ошибка неопытных строителей — попытка использовать один тип крепежа для всех узлов каркаса. Конструкции саморезов под разные основания существенно различаются.
Саморезы по дереву чаще всего имеют диаметр 4.8 мм (длины 28, 35, 50, 70 мм). У них уменьшенное сверло-перо (способное пройти металл листа толщиной до 0.9–1.2 мм) и редкий шаг резьбы с увеличенной высотой витка, который обеспечивает надежный зацеп в волокнах сухой и влажной древесины обрешетки.
Саморезы по металлу выпускаются в диаметрах 4.8, 5.5 и 6.3 мм. Они оснащаются мелким частым шагом резьбы и усиленным сверлом (буры №3, №4, №5). Способность прямого сверления стальных прогонов и балок достигает от 3 до 12 мм без предварительной подготовки отверстия. Для крупногабаритных утепленных кровель применяются специализированные саморезы для сэндвич-панелей с двойной резьбой.
Таблица типоразмеров, толщины сверления, веса и расхода
Ниже приведены основные технические параметры кровельных саморезов DIN 7504-K, используемых на строительных объектах Казахстана.
| Типоразмер (d x L), мм | Назначение / Основание | Размер биты под головку, мм | Макс. толщина сверления стали, мм | Теоретический вес 1000 шт., кг | Рекомендуемый расход на 1 м² |
|---|---|---|---|---|---|
| 4.8 x 19 | Скрепление листов между собой (нахлест) | 8 | 2.0 | 3.80 | 4–6 шт. на стыки |
| 4.8 x 28 / 4.8 x 35 | Крепление профлиста / металлочерепицы к дереву | 8 | 1.2 | 4.60 / 5.20 | 6–8 шт./м² |
| 4.8 x 50 / 4.8 x 70 | Монтаж доборных элементов (коньки, ендовы) к дереву | 8 | 1.2 | 6.80 / 8.90 | По шагу планки (300 мм) |
| 5.5 x 19 / 5.5 x 25 | Крепление к стальному прогону до 5 мм (бур №3) | 8 | 5.0 | 6.10 / 7.20 | 6–8 шт./м² |
| 5.5 x 32 / 5.5 x 38 | Крепление профнастила Н-60, Н-75 к металлокаркасу | 8 | 6.0 | 8.40 / 9.50 | 6–9 шт./м² |
| 6.3 x 25 / 6.3 x 38 | Усиленное крепление к тяжелому металлопрокату (бур №5) | 10 | 12.0 | 11.20 / 14.30 | 4–6 шт. на узел |
Качество шайбы EPDM: почему дешевый крепеж протекает
При закручивании кровельного самореза усилие передается на металлическую шайбу, которая равномерно прижимает прокладку из этилен-пропиленового каучука к металлу. В южных регионах Казахстана (Алматы, Шымкент, Тараз) ультрафиолетовое излучение летом разрушает обычную техническую резину за 12–18 месяцев.
Настоящая прокладка EPDM отличается серым или черным матовым оттенком, не липнет к рукам и монолитно соединена с металлической шайбой методом термической вулканизации. При правильном монтаже эластичный слой должен выступать из-под шайбы по всему периметру ровно на 0.5–1.0 мм без заломов и трещин.
Для фасадных узлов и облицовки легких конструкций, где не требуется толстая EPDM-прокладка, строители используют саморезы с прессшайбой, однако для герметичной кровли допустим исключительно крепеж с эластомером.
5 критических ошибок монтажа кровельных саморезов
- Перетяжка шуруповертом: при избыточном крутящем моменте EPDM-прокладка выворачивается наружу или лопается, открывая путь дождевой воде к телу крепежа;
- Недотяжка самореза: если прокладка не сжата до рабочего состояния, влага и конденсат проникают под шляпку при первом же косом дожде;
- Перекос оси закручивания: монтаж под углом, отличным от 90° к плоскости листа, приводит к одностороннему прижиму и гарантированной протечке;
- Неправильный выбор типа сверла: попытка закрутить саморез по дереву в швеллер толщиной 4 мм приводит к мгновенному сгоранию сверла и зализыванию граней;
- Вкручивание в верхнюю волну (для металлочерепицы): базовое крепление кровельного листа всегда выполняется в нижний прогиб волны (на 10–15 мм ниже ступеньки), где лист плотно прилегает к обрешетке. В верхнюю волну крепят только доборные планки конька.
Чек-лист снабженца при закупке кровельного крепежа
- Толщина подконструкции: для деревянного бруса заказывайте диаметр 4.8 мм, для профильной трубы до 3–4 мм — 5.5 мм с буром №3, для тяжелой балки до 12 мм — 5.5 или 6.3 мм с удлиненным буром №5.
- Соответствие цвета по RAL: проверьте маркировку партии полимерного покрытия (популярные цвета в РК: RAL 8017 шоколадно-коричневый, RAL 6005 зеленый мох, RAL 3005 винно-красный, RAL 7024 серый графит).
- Толщина цинкового слоя: для наружной эксплуатации в климате Казахстана толщина цинка должна составлять не менее 12–15 мкм (класс покрытия 1 или 2).
- Плотность вулканизации EPDM: проверьте пальцами край шайбы — уплотнитель не должен отслаиваться от стального кольца при механическом воздействии.
- Запас по количеству: закладывайте технологический запас 5–7% от расчетной сметы на отбраковку и непредвиденные узлы крепления.
Часто задаваемые вопросы (FAQ)
Сколько кровельных саморезов требуется на 1 м² кровли?
Средний стандартный расход для кровли из профнастила или металлочерепицы составляет 6–8 штук на 1 м² площади ската. По карнизным свесам, коньку и торцевым фронтонным планкам шаг крепежа учащается (до 9–10 шт./м²), чтобы выдерживать ветровые отрывающие нагрузки.
На каких оборотах закручивать кровельные саморезы со сверлом?
Оптимальная скорость вращения шуруповерта или безударного винтоверта при сверлении стали — от 1500 до 2200 об/мин с обязательной настройкой муфты предельного момента (трещотки). На слишком высоких оборотах (выше 2500 об/мин) кромка сверла перегревается и теряет закалку.
Можно ли использовать кровельные саморезы повторно после демонтажа листа?
Повторное использование не рекомендуется. При первичном монтаже резина EPDM подвергается остаточной деформации и принимает форму первого узла, а резьба и сверло частично изнашиваются, что не гарантирует 100% герметичности при повторной затяжке.
Чем отличаются кровельные саморезы для профнастила от саморезов для сэндвич-панелей?
Саморезы для сэндвич-панелей имеют увеличенную длину (до 285 мм), усиленный бур для прохождения тяжелых металлических колонн и две резьбовые зоны: мелкую нижнюю для каркаса и увеличенную под шляпкой для удержания наружной обкладки панели.
Вывод
Надежность кровельной системы начинается с правильного подбора типоразмера самореза и контроля качества уплотнителя EPDM. Использование проверенного крепежа стандарта DIN 7504-K исключает риск протечек и коррозии металлоконструкций на объектах любой сложности.
Компания АТЛАНТ МЕТАЛЛ поставляет полный ассортимент кровельных саморезов по дереву и металлу (оцинкованных и окрашенных по каталогу RAL), а также сертифицированный металлопрокат с оперативной отгрузкой со склада в Алматы и доставкой по всем регионам Казахстана.
