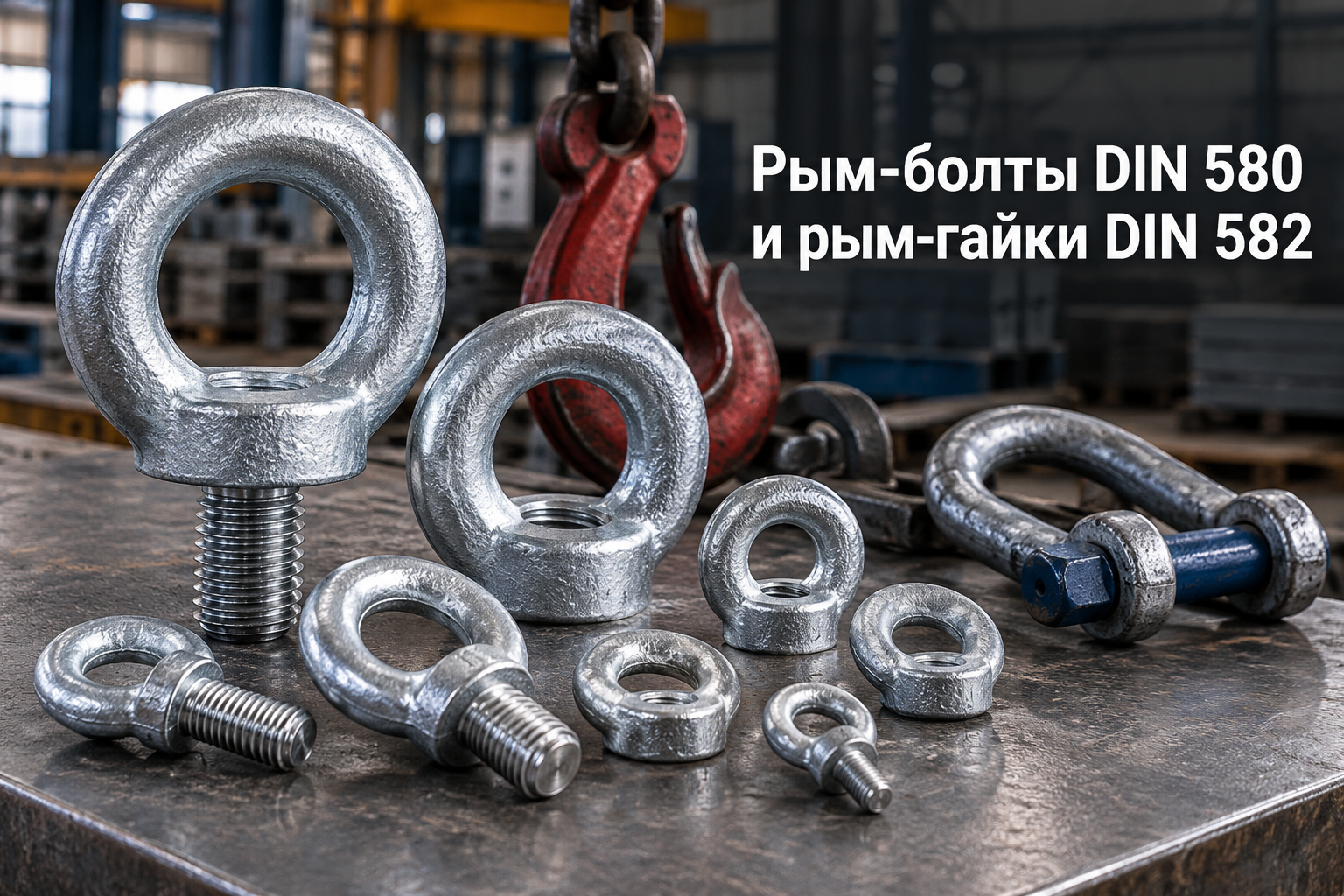

Рым-болты по DIN 580 (ГОСТ 4751-73) и рым-гайки по DIN 582 — базовый грузоподъемный крепеж на промышленных и строительных площадках Казахстана. Их устанавливают в корпуса станков, электродвигателей, редукторов, блочных трансформаторов и тяжелых металлоконструкций для их перемещения краном или талью.

Главная опасность при работе с рым-крепежом — неверный расчет направления строповки. При отклонении стропа от вертикали рабочая грузоподъемность крепежа падает в 3–5 раз, что при ошибке монтажника приводит к мгновенному срезу резьбы или излому кольца.

Конструктивные особенности стандартов DIN 580 и DIN 582

Классический рым-болт представляет собой монолитную кованую конструкцию: стальное кольцо (проушину) для зацепления крюка стропа, опорный буртик (фланец) и цилиндрическую резьбовую шпильку.

Рым-гайка устроена аналогично, но вместо наружной шпильки имеет сквозное глухое или открытое резьбовое отверстие в опорной площадке для накручивания на выступающие закладные шпильки оборудования.

• Материал изготовления: углеродистая кованая сталь C15E (аналог стали 20/25) с обязательной нормализацией после штамповки;
• Антикоррозийное покрытие: горячее или гальваническое цинкование толщиной от 8 до 15 мкм для защиты от уличной влажности и конденсата в цехах;
• Коэффициент запаса прочности: стандартно равен 4:1 (разрушающая нагрузка в 4 раза выше номинальной рабочей грузоподъемности WLL);
• Маркировка на кольце: обязательно содержит стрелку направления оси резьбы, диаметр резьбы (например, М16), обозначение стандарта (DIN 580 / DIN 582) и клеймо производителя.

Таблица грузоподъемности WLL для рым-болтов DIN 580 и рым-гаек DIN 582

При подборе такелажного кольца критично учитывать не только диаметр резьбы, но и схему строповки. Ниже приведены нормативные параметры рабочей нагрузки (WLL) в килограммах и тоннах в зависимости от угла наклона стропа к вертикальной оси.

Схемы строповки: влияние угла стропа на несущую способность

Прямой подъем (угол стропа 0°) — идеальный режим, при котором усилие направлено строго вдоль оси резьбы. В этом случае крепеж несет 100% заявленного WLL.

При двухветвевой схеме («паук» или два раздельных стропа) между ветвями возникает угол. В стандартах DIN 580 четко прописаны правила для такой строповки:

• Угол между ветвями до 45° к вертикали: плоскости колец обоих рым-болтов должны быть строго соосны направлению натяжения ветвей. Допустимая нагрузка на каждый болт снижается до 70% от номинала;
• Угол стропа более 45°: использовать стандартные жесткие рым-болты DIN 580 категорически запрещено из-за возникновения изгибающего момента в шейке резьбы;
• Нагрузка перпендикулярно плоскости кольца: строповка с выворотом кольца вбок недопустима. Кованая проушина рассчитана только на нагрузки в собственной плоскости.

Если требуется перемещать грузы со сложной траекторией подъема, рым-болты комбинируют с такелажными скобами (шаклами) или натяжными талрепами DIN 1480 для юстировки натяжения ветвей стропа.

Технология правильного монтажа рым-болтов и рым-гаек

Для надежного удержания груза важно соблюдать правила подготовки посадочного гнезда:

1. Плотное прилегание опорной площадки. Опорный буртик рым-болта должен всей плоскостью прилегать к чистой поверхности детали. Зазор или перекос даже в 0.5 мм создает изгиб шпильки при подъеме и ведет к ее срезу;
2. Глубина резьбового отверстия. Для стальных корпусов длина закручиваемой резьбы должна составлять не менее 1.0–1.2 диаметра (1d–1.2d). Для чугуна — не менее 1.5d, для сплавов алюминия — не менее 2.0d;
3. Установка рым-гайки. Резьбовая шпилька должна вкручиваться на всю высоту гайки и выступать наружу минимум на 1–2 витка. Для закрепления конструкций рекомендуется использовать шпильки прочностью не ниже класса 8.8;
4. Соосность колец при двухточечном подъеме. Если при затяжке кольцо не встало в плоскость строповки, запрещено ослаблять болт. Для корректировки угла под опорный буртик подкладывают калиброванные регулировочные шайбы толщиной 0.5–1.0 мм.

5 грубых ошибок стропальщиков и снабженцев

Практика надзора за подъемными сооружениями в Казахстане выделяет пять типовых нарушений при работе с рым-крепежом:

• Использование литых несертифицированных болтов. Дешевые литые изделия из серого чугуна или порошковой стали раскалываются при первом динамическом рывке. Ответственный грузоподъемный крепеж должен быть исключительно горячекованым;
• Подъем крюком неподходящего размера. Если зев кранового крюка толще внутреннего отверстия рыма, крюк цепляют за кончик «на излом». В таких случаях обязательно устанавливать промежуточную омегообразную скобу;
• Приварка рым-болтов электросваркой. Термическое воздействие сварочной дуги отжигает легированную сталь C15E, снижает ударную вязкость и приводит к усталостному отрыву по околошовной зоне;
• Повторное использование деформированного крепежа. Болты с видимой деформацией кольца, поврежденной резьбой или выработкой проушины более 5% толщины подлежат немедленной утилизации;
• Недокрученный буртик. Оставление рым-болта недокрученным на несколько оборотов «для удобного угла» снижает грузоподъемность узла на 80%.

Комплектация такелажа на складах АТЛАНТ МЕТАЛЛ в Алматы

Компания АТЛАНТ МЕТАЛЛ поставляет полный сортамент сертифицированного грузоподъемного крепежа для строительных компаний, производственных предприятий и монтажных бригад Казахстана. На складе в Алматы всегда в наличии кованые рым-болты DIN 580 и рым-гайки DIN 582 от М6 до М48 в оцинкованном исполнении.

Вместе с рым-крепежом комплектуются оцинкованные стальные канаты, такелажные скобы, крюки и сопутствующий метрический крепеж с предоставлением заводских паспортов качества и сертификатов соответствия.

Часто задаваемые вопросы (FAQ)

Вывод

Безопасность погрузочно-разгрузочных и монтажных работ напрямую зависит от точного соответствия рым-болтов и рым-гаек расчетному весу поднимаемого узла. Подбирайте диаметр крепежа с учетом угла строповки, следите за плотностью посадки буртика и используйте только проверенный кованый крепеж с подтвержденным классом прочности.
