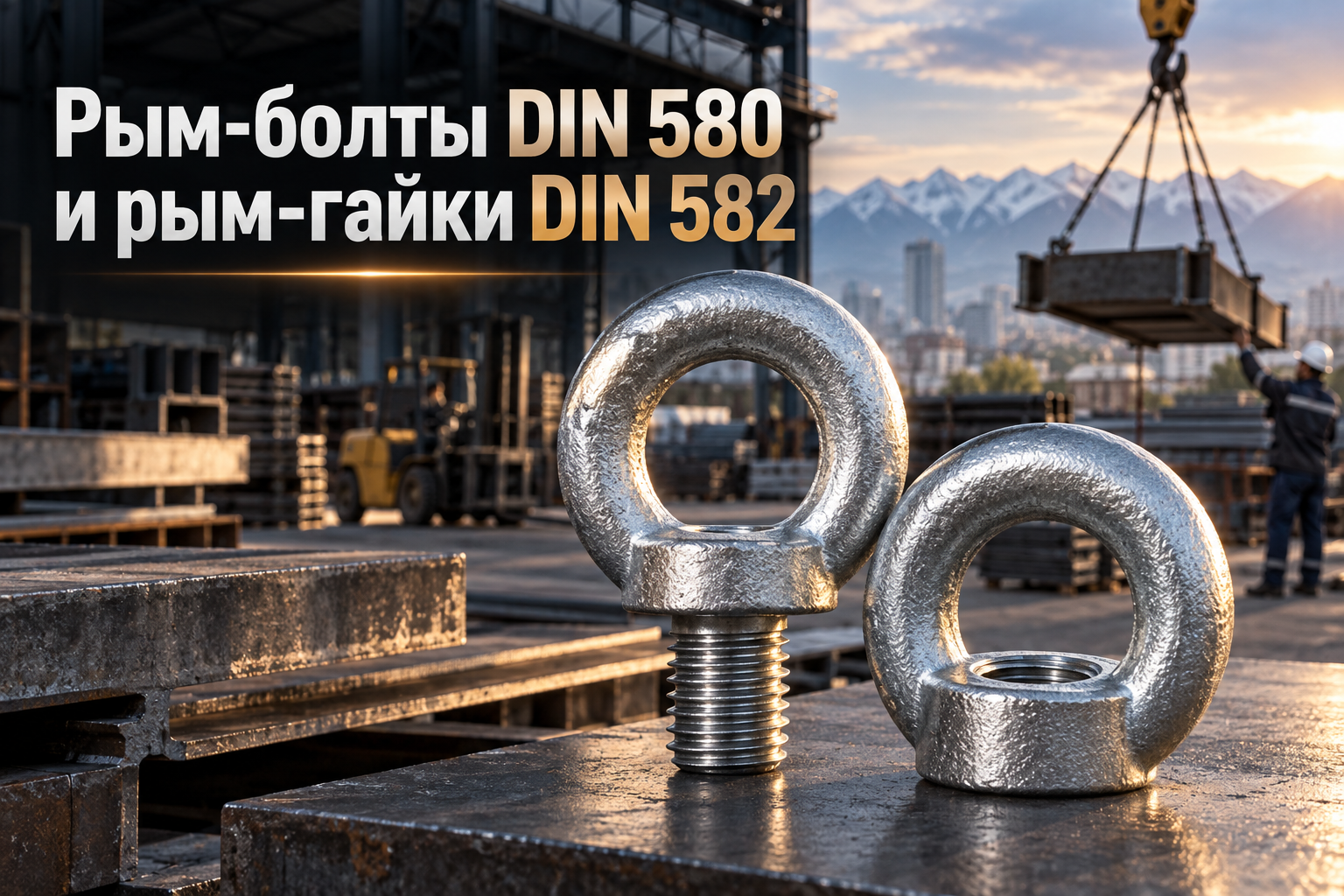

На стройплощадках и промышленных объектах подъем тяжелого оборудования, станков и металлоконструкций не обходится без надежных точек зацепления. Основными грузоподъемными элементами для таких задач остаются кованые рым-болты DIN 580 (аналог ГОСТ 4751-73) и рым-гайки DIN 582.

Несмотря на простоту конструкции, ошибки при выборе резьбы или игнорирование снижения грузоподъемности при боковой строповке часто приводят к деформации проушины или срезу резьбы. Разберем ключевые параметры выбора, механику нагрузок и требования безопасности при монтаже в условиях Казахстана.

Конструктивные особенности и марки стали

Рым-болт представляет собой монолитную конструкцию из цельнокованого кольца (проушины) и резьбового хвостовика с опорным буртом. Рым-гайка устроена аналогично, но вместо наружной резьбы имеет внутреннюю сквозную метрическую резьбу в основании.

Для ответственных грузоподъемных задач качественный крепеж изготавливается методом горячей объемной штамповки (ковки) из углеродистой стали С15Е (аналог стали 20 или 20кп). Литые китайские аналоги без маркировки использовать в грузоподъемных операциях строго запрещено правилами промышленной безопасности РК.

• Класс прочности: стандартные изделия соответствуют классу стали 4.8–5.8 с гарантированным запасом прочности 6:1 при вертикальном подъеме.
• Антикоррозийное покрытие: горячее или гальваническое цинкование толщиной 8–15 мкм для защиты от уличной влажности и перепадов температур.
• Нержавеющие серии: аустенитная сталь А2 (AISI 304) и кислотостойкая А4 (AISI 316) для химпроизводств и пищевой промышленности.

Таблица грузоподъемности DIN 580 и DIN 582 при разных схемах строповки

Главное правило такелажа: заявленная номинальная грузоподъемность рым-крепежа действует только при подъеме строго по вертикальной оси (угол 0°). Как только ветви стропа отклоняются от вертикали, рабочая нагрузка резко падает.

При двухветвевой строповке под углом 45° несущая способность снижается до 70% от номинала. Если угол между стропом и вертикалью составляет более 45° (угол между ветвями стропа более 90°), грузоподъемность падает более чем в два раза, а строповка под углом свыше 60° категорически запрещена.

Правила монтажа и сопряжения с ответными деталями

Для безопасного подъема рым-болт должен быть закручен вручную до плотного прилегания опорного буртика к базовой поверхности детали. Зазор между опорной плоскостью рым-болта и сопрягаемой деталью не допускается.

Если резьбовое отверстие выполнено в конструкционной стали (например, Ст3сп или 09Г2С), глубина вкручивания должна составлять не менее 1.0–1.2 диаметра резьбы. При монтаже в чугун или алюминиевые сплавы глубина закручивания увеличивается до 1.5–2.0 диаметров резьбы.

При использовании рым-гайки ответная резьбовая шпилька DIN 975 или стандартные болты с шестигранной головкой DIN 933 должны иметь класс прочности не ниже 8.8 и полностью проходить сквозь тело рым-гайки с выходом 1–2 витков резьбы.

• Ориентация проушины: плоскость кольца должна строго совпадать с направлением натяжения стропа.
• Регулировочные шайбы: для выравнивания положения кольца разрешается подкладывать под бурт цельные плоские шайбы толщиной не более половины шага резьбы.
• Траверсы: для подъема длинномерных и крупногабаритных грузов рекомендуется использовать монтажные траверсы, исключающие боковые изгибающие усилия на рым-болты.
• Комплектация такелажа: при формировании строповочных узлов рым-болты соединяют со стальными канатами через такелажные скобы или оцинкованный трос с коушами.

Типичные ошибки при эксплуатации рым-крепежа

На строительных объектах нередко встречаются грубые нарушения техники безопасности, приводящие к аварийным ситуациям:

1. Недокручивание до упора. При наличии зазора между буртом и плоскостью детали рым-болт работает на излом, а не на растяжение, что снижает предельную нагрузку в 4–5 раз.
2. Прямое зацепление крюка крана за кольцо. Толстый зев грузового крюка распирает проушину изнутри. Зацепление должно выполняться исключительно через переходные такелажные скобы (чекеля).
3. Использование динамических рывков. Расчетные таблицы составлены для плавного статического подъема; динамические перегрузки при резком старте крана способны срезать резьбу.
4. Применение деформированного крепежа. Рым-болты с трещинами, согнутым хвостовиком или износом проушины более 5% подлежат немедленной утилизации.

Чек-лист для снабженца при приемке партии крепежа

Перед подписанием накладных и выдачей метизов на объект проверьте следующие пункты:

• Четкая маркировка на кольце: на торце проушины обязательно должны быть выбиты клеймо производителя, стрелка направления нагрузки, обозначение стандарта (DIN 580 / DIN 582) и типоразмер резьбы (например, M20).
• Качество резьбы: отсутствие заусенцев, сколов ниток, вмятин и следов коррозии под цинковым слоем.
• Сертификат соответствия: наличие заводского паспорта качества с указанием партии, марки стали и результатов испытаний на разрыв.
• Калибровка резьбы: свободное накручивание тестовой детали без люфта и перекосов. При сборке узлов с высокими вибрационными нагрузками также используют парные шестигранные гайки DIN 934 и стопорные элементы.

Часто задаваемые вопросы (FAQ)

Вывод

Безопасность такелажных работ напрямую зависит от правильного подбора диаметра резьбы, учета рабочих углов строповки и заводского качества изготовления кованых проушин. Приобретайте сертифицированные рым-болты DIN 580 и рым-гайки DIN 582 со склада компании АТЛАНТ МЕТАЛЛ в Алматы. Мы обеспечиваем полную комплектацию грузоподъемного крепежа, предоставляем паспорта качества и организуем оперативную доставку партий любого объема по всем регионам Казахстана.
