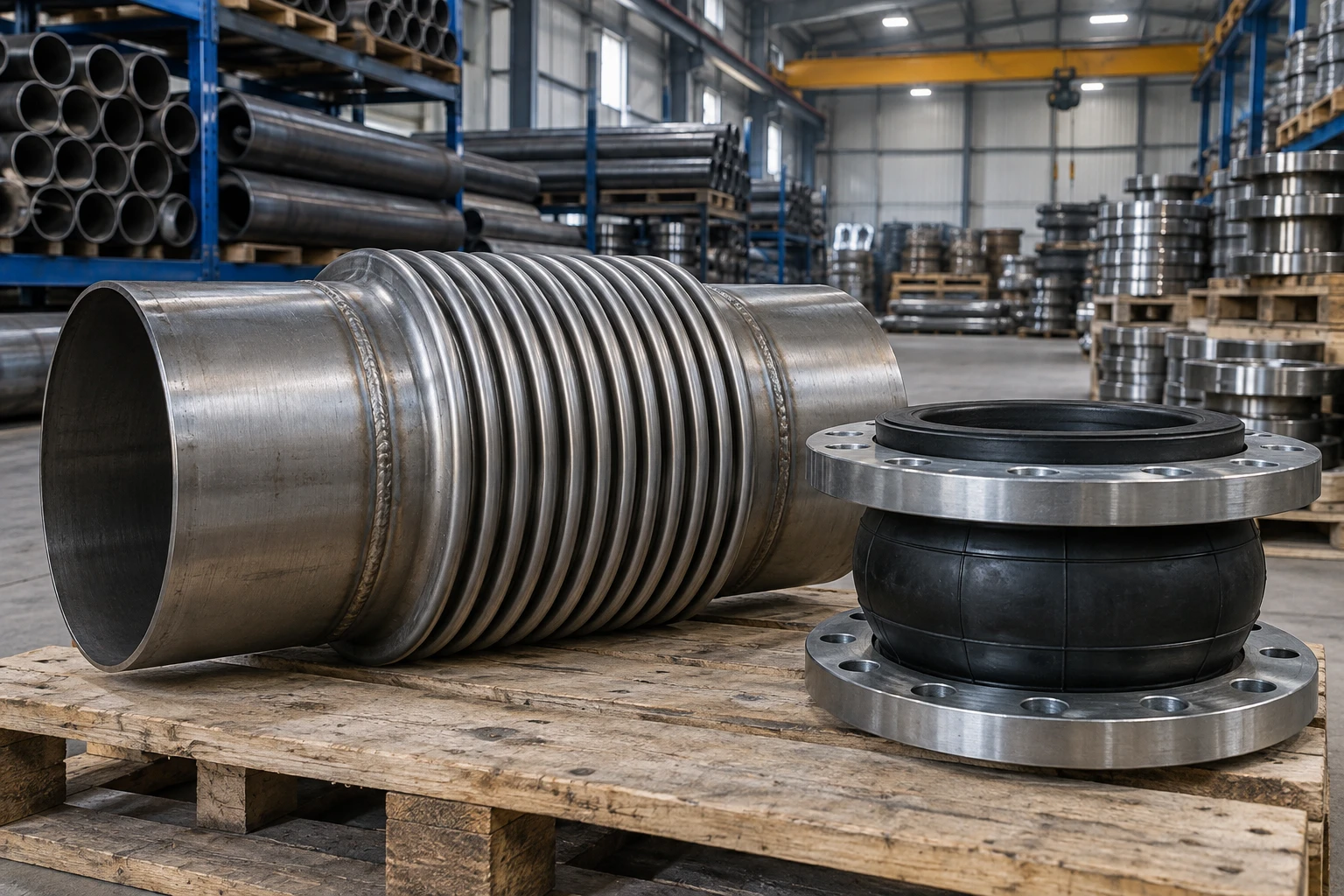

Компенсаторы сильфонные (КСО) и резиновые вибровставки: подбор Ду 15–300, расчет осевого хода и правила монтажа в Казахстане

При сезонных колебаниях температуры и пуске теплоносителя стальные трубы неизбежно меняют свою геометрическую длину. В климатических условиях Казахстана, где перепад температур между зимой и летом на открытых эстакадах достигает 70–80 °C, температурное удлинение магистралей без компенсирующих устройств неизбежно приводит к разрыву сварных стыков, деформации опор и разрушению фланцевых соединений.

Параллельно с температурными нагрузками существует проблема гидравлических ударов и высокочастотных вибраций, исходящих от насосных агрегатов, компрессоров и теплообменников. Для решения этих задач в проектах водоснабжения, отопления и промышленных магистралей применяют два базовых типа арматуры: сильфонные осевые компенсаторы (КСО) и резиновые антивибрационные компенсаторы (вибровставки).

Различия между сильфонными компенсаторами и резиновыми вибровставками

Главная ошибка неопытных монтажников — попытка заменить один тип компенсатора другим без учета их физических свойств и рабочих сред. Каждый узел выполняет строго определенную функцию в системе.

Сильфонный осевой компенсатор (КСО) представляет собой гофрированную тонкостенную оболочку из нержавеющей стали (AISI 304, AISI 321 или 12Х18Н10Т) с патрубками под приварку или фланцами. Его основная задача — принимать на себя значительные линейные (осевые) деформации трубопровода при нагреве и охлаждении.

Резиновая вибровставка (муфтовая или фланцевая) изготавливается из синтетического эластомера (EPDM или NBR) с внутренним кордовым армированием и поворотными фланцами. Ее ключевое назначение — гашение вибраций, акустического шума от насосов и компенсация небольших угловых или поперечных смещений.

• Сильфонные компенсаторы (КСО): воспринимают большие осевые перемещения (от 20 до 100 мм), выдерживают температуру пара и теплоносителя до +300...+450 °C и давление до 2.5 МПа (25 бар).
• Резиновые вибровставки: эффективно гасят до 90% вибрационных волн, работают при температуре от -20 до +110 °C (кратковременно до +130 °C для EPDM) и давлении до 1.0–1.6 МПа (10–16 бар).

Сравнительная таблица технических параметров

Для безошибочного подбора узлов при проектировании и закупке ориентируйтесь на ключевые эксплуатационные характеристики обоих типов компенсаторов.

Параметр	Сильфонный осевой компенсатор (КСО)	Резиновая вибровставка (EPDM)
Рабочая среда	Пар, горячая вода, перегретый теплоноситель, нефтепродукты, газ	Холодная и горячая вода, антифризы, слабоагрессивные несмолистые среды
Диапазон диаметров (Ду / DN)	От Ду 15 до Ду 400 мм (и выше под заказ)	От Ду 20 до Ду 300 мм
Максимальная температура	До +300 °C (со спецсталями до +450 °C)	До +110 °C (кратковременно +120...+130 °C)
Основное рабочее давление (Ру)	1.6 МПа, 2.5 МПа (16–25 бар)	1.0 МПа, 1.6 МПа (10–16 бар)
Компенсирующая способность	Осевой ход: 30, 50, 70, 100 мм	Осевое сжатие: 8–20 мм; сдвиг: 8–15 мм; угловой поворот: 5–15°
Гашение вибраций и шума	Низкое (сильфон жестче резины)	Высокое (демпфирует колебания от насосов)
Тип присоединения	Под приварку (патрубки Ст20 / 09Г2С) или фланцевый	Фланцевое (поворотные фланцы) или муфтовое (резьба Ду 15–50)

Методика расчета температурного расширения участка трубопровода

Перед покупкой сильфонного компенсатора необходимо точно рассчитать удлинение прямого участка трубы между двумя неподвижными опорами. Для этого используют стандартную инженерную формулу:

ΔL = α × L × ΔT, где:

• ΔL — суммарное удлинение трубопровода (в мм);
• α — коэффициент линейного расширения стали (для углеродистых сталей Ст20 и 09Г2С принимается равным 0.012 мм/(м·°C));
• L — длина прямолинейного участка между неподвижными опорами (в метрах);
• ΔT — разница между максимальной температурой теплоносителя и минимальной температурой монтажа (в °C).

Рассмотрим реальный пример для теплосети в Алматы: длина прямого участка стальной трубы электросварной прямошовной составляет 40 метров, монтаж производился при температуре +5 °C, а расчетная температура теплоносителя в пиковые зимние нагрузки достигает +95 °C (ΔT = 90 °C).

Расчет: ΔL = 0.012 × 40 × 90 = 43.2 мм. С учетом обязательного коэффициента запаса 1.2 получаем требуемую компенсирующую способность 51.8 мм. В данном случае стандартного КСО с ходом 30 мм недостаточно — требуется установка сильфонного компенсатора с осевым ходом 50–60 мм либо разбивка плеча дополнительной неподвижной опорой.

Специфика монтажа сильфонных компенсаторов КСО

Сильфон из тонколистовой нержавейки крайне чувствителен к скручивающим и изгибающим нагрузкам. При монтаже на магистралях отопления и теплоснабжения необходимо строго соблюдать проектную схему.

На каждом прямолинейном участке между двумя неподвижными опорами (НО) допускается устанавливать только один сильфонный осевой компенсатор. Если попытаться поставить два компенсатора на одном участке без промежуточной жесткой фиксации, сильфоны сожмутся неравномерно, что приведет к мгновенной потере устойчивости гофры.

С обеих сторон от компенсатора обязательно устанавливаются направляющие опоры (ПО). Первая направляющая опора монтируется на расстоянии не более 4 диаметров трубы (4×DN) от компенсатора, вторая — на расстоянии не более 14 диаметров (14×DN). Это исключает боковой прогиб трубопровода при температурном сжатии.

Сварочные работы вблизи сильфона требуют особой осторожности. Попадание искр и брызг расплавленного металла на тонкую гофру нержавеющей стали прожигает ее микропорами, что гарантирует протечку при первом же опрессовочном давлении. Перед сваркой сильфон укрывают асбестовым полотном или защитным кожухом.

Правила установки резиновых вибровставок в насосных станциях

Резиновые компенсаторы чаще всего монтируют на всасывающих и напорных патрубках насосов, на вводах в индивидуальные тепловые пункты (ИТП) и котельные. Их монтаж требует соблюдения следующих базовых правил:

• Вибровставку устанавливают на расстоянии 1–2 диаметров от фланца насоса, но обязательно перед обратным клапаном или затвором, чтобы обеспечить ремонтопригодность узла.
• Запрещается использовать компенсатор в качестве монтажного доводчика для стягивания несоосных труб. Предварительное натяжение или перекос более 3 градусов снижают ресурс резинового корда в 5–7 раз.
• Болты и шпильки должны затягиваться крест-накрест с контролируемым моментом затяжки. Головки болтов направляют в сторону резинового сильфона, а гайки — наружу, чтобы выступающие резьбовые концы не повредили резину при расширении.
• При монтаже резиновых вибровставок не требуются дополнительные паронитовые прокладки — бурт резинового сильфона сам служит герметичным уплотнителем для ответных стальных фланцев.

Чек-лист для отдела снабжения при заказе компенсаторов

Чтобы избежать пересортицы и закупки несоответствующей арматуры для строящихся объектов в РК, проверяйте спецификацию по следующим пунктам:

• Точный тип устройства: осевой сильфонный (КСО под приварку или фланцевый) или антивибрационный эластомерный (вибровставка).
• Номинальный диаметр и давление: Ду (DN 15–300 мм) и Ру (PN 10, 16 или 25 бар).
• Компенсирующий ход сильфона: для КСО указывается величина сжатия (например, 30 мм, 50 мм или 100 мм).
• Наличие внутреннего защитного экрана (гильзы): для КСО в системах со скоростью потока теплоносителя свыше 6 м/с наличие внутренней гильзы обязательно, иначе возникает резонанс гофры.
• Марка резины для вибровставок: EPDM для воды и систем отопления до +110 °C, NBR (нитрил) — для масел, солярки и углеводородных сред.
• Комплектность поставки: для диаметров от Ду 50 и выше в насосных схемах рекомендуется заказывать вибровставки с ограничительными стяжками (контрольными шпильками), предотвращающими срыв компенсатора при гидроударе.

На складе АТЛАНТ МЕТАЛЛ в Алматы представлен полный ассортимент деталей трубопроводов, сильфонных компенсаторов КСО, фланцевых и муфтовых резиновых вибровставок, а также запорной арматуры для инженерных сетей с оперативной доставкой по всему Казахстану.

FAQ: частые вопросы инженеров и монтажников

Можно ли использовать резиновую вибровставку для компенсации температурного удлинения длинной теплотрассы?

Нет, это категорически запрещено. Резиновая вибровставка рассчитана всего на 8–20 мм осевого сжатия и служит исключительно для поглощения вибраций от насосного оборудования. На прямолинейных участках теплотрасс для компенсации удлинения труб применяются только сильфонные компенсаторы (КСО) или П-образные компенсаторы из стальных отводов.

Зачем сильфонному компенсатору нужен внутренний направляющий патрубок (экран)?

Внутренний экран из нержавеющей стали защищает гофру сильфона от эрозионного износа абразивными частицами в теплоносителе, уменьшает гидравлическое сопротивление потоку и предотвращает возникновение опасных резонансных колебаний при высоких скоростях движения жидкости или пара.

Нужно ли выполнять предварительную растяжку сильфонного компенсатора перед монтажом?

Предварительная растяжка выполняется только в том случае, если это прямо указано в проектной документации объекта. Большинство современных сильфонных компенсаторов КСО поставляются готовыми к монтажу и рассчитаны на полный рабочий ход в диапазоне рабочих температур от исходной точки монтажа.

Для чего на резиновых вибровставках устанавливают боковые металлические тяги (шпильки)?

Ограничительные тяги (стяжки) удерживают резиновую вставку от избыточного осевого растяжения под воздействием высокого внутреннего давления или гидравлического удара, предотвращая вырывание эластомерного бурта из стальных фланцев.

Вывод

Грамотный выбор компенсирующих устройств определяет безаварийную службу трубопроводных систем на десятилетия вперед. При проектировании теплотрасс и стояков отопления делайте ставку на стальные сильфонные компенсаторы КСО с точным расчетом осевого удлинения, а в насосных станциях и узлах ввода всегда монтируйте армированные резиновые вибровставки для защиты оборудования от вибраций и гидроударов.
