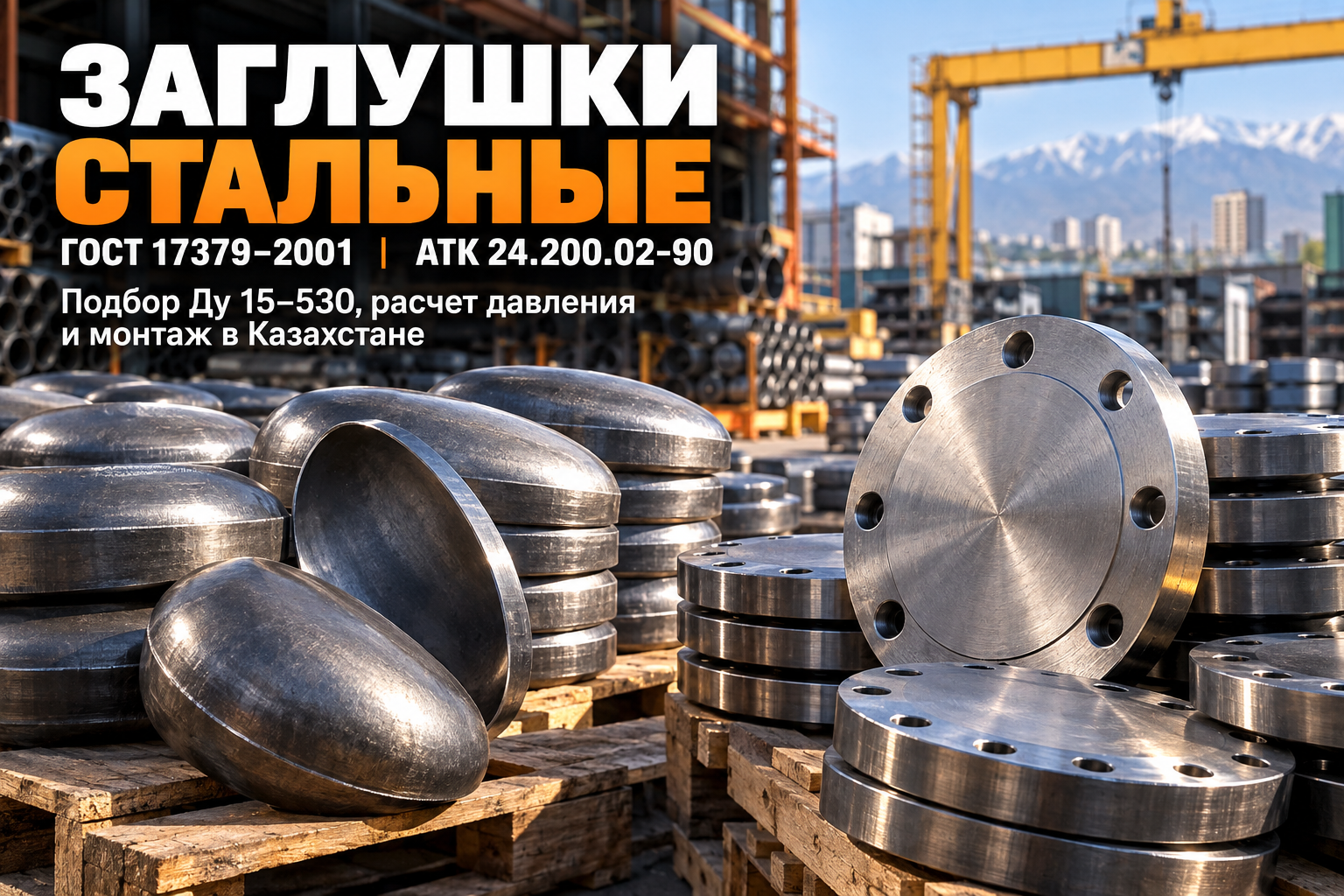

Заглушки стальные эллиптические ГОСТ 17379-2001 и фланцевые АТК 24.200.02-90: подбор Ду 15–530, расчет давления и монтаж в Казахстане

Глушение концевых участков магистралей, резервных ответвлений и емкостного оборудования требует деталей с гарантированным запасом прочности. В трубопроводных системах Казахстана для этой задачи применяют два основных типа деталей: эллиптические приварные днища и фланцевые глухие заглушки.

Ошибки в выборе типа заглушки или марки стали приводят к раскрытию сварного шва при гидроударах, коррозионному износу и срыву сроков ввода инженерных сетей в эксплуатацию. Разберем ключевые стандарты, формулы подбора толщины стенки и нюансы монтажа в условиях резкоконтинентального климата РК.

Конструктивные различия: эллиптические приварные и фланцевые глухие

Эллиптическая заглушка по ГОСТ 17379-2001 (ИСО 3419-81) представляет собой бесшовную полусферическую деталь с отбортованным цилиндрическим пояском. Плавная геометрия выпуклой части равномерно распределяет внутреннее давление рабочей среды, снижая концентрацию механических напряжений в металле.

Фланцевая заглушка по альбому типовых конструкций АТК 24.200.02-90 или ГОСТ 12836-67 — это сплошной плоский стальной диск с крепежными отверстиями по окружности и уплотнительным зеркалом. Ее монтируют в паре со стандартным ответным фланцем через паронитовую или терморасширенную графитовую прокладку.

• Эллиптические ГОСТ 17379-2001: неразъемные соединения, максимальная гидродинамическая надежность, рассчитаны на давление Ру (PN) до 16,0 МПа (160 кгс/см²) и температуры от -70 до +450 °C;
• Фланцевые АТК 24.200.02-90: разъемные соединения, возможность быстрого ревизионного доступа, демонтажа для промывки системы или продления трассы, рассчитаны на Ру от 0,6 до 16 МПа.

Для постоянного глушения технологических ответвлений теплотрасс и промышленных трубопроводов закладывают приварные эллиптические элементы наряду с такими фасонными деталями, как стальные приварные тройники и крутоизогнутые отводы.

Технические параметры и типоразмеры: таблица подбора

При подборе приварной заглушки критически важно соблюсти совпадение наружного диаметра Dн и толщины стенки T с параметрами сопрягаемой трубы. Это исключает перекосы кромок и гарантирует формирование качественного корневого шва.

Условный проход (Ду / DN), мм	Наружный диаметр (Dн), мм	Стандартная толщина стенки (T), мм	Высота выпуклой части (h1+h2), мм	Масса детали ГОСТ 17379-2001 (Ст20), кг	Рекомендуемый тип фланцевой заглушки (АТК Ру 1,6 МПа)
Ду 15	21.3	2.0 – 3.2	25	0.06	Заглушка 15-16 АТК 24.200.02-90
Ду 25	33.7	2.6 – 4.0	30	0.12	Заглушка 25-16 АТК 24.200.02-90
Ду 50	57.0	3.0 – 5.0	45	0.30	Заглушка 50-16 АТК 24.200.02-90
Ду 80	89.0	3.5 – 6.0	60	0.70	Заглушка 80-16 АТК 24.200.02-90
Ду 100	108.0	4.0 – 8.0	75	1.20	Заглушка 100-16 АТК 24.200.02-90
Ду 150	159.0	4.5 – 10.0	100	3.10	Заглушка 150-16 АТК 24.200.02-90
Ду 200	219.0	6.0 – 12.0	135	6.80	Заглушка 200-16 АТК 24.200.02-90
Ду 250	273.0	7.0 – 14.0	165	11.50	Заглушка 250-16 АТК 24.200.02-90
Ду 300	325.0	8.0 – 16.0	190	18.20	Заглушка 300-16 АТК 24.200.02-90
Ду 400	426.0	9.0 – 20.0	240	34.00	Заглушка 400-16 АТК 24.200.02-90
Ду 500	530.0	10.0 – 24.0	300	62.00	Заглушка 500-16 АТК 24.200.02-90

Если на объекте монтируются участки с переменным сечением, параллельно с заглушками проектируют стальные концентрические переходы для безударного изменения динамики потока.

Выбор марки стали под климатические зоны Казахстана

Надежность заглушки напрямую зависит от ударной вязкости и хладостойкости стали при экстремально низких температурах эксплуатации.

• Углеродистая сталь 20 (ГОСТ 1050-88): базовый материал для тепловых сетей, систем ГВС, ХВС и технологических водопроводов южных регионов Казахстана (Алматы, Шымкент, Тараз). Температурный порог эксплуатации — не ниже -40 °C.
• Низколегированная сталь 09Г2С (ГОСТ 19281-2014): обязательна для наружных сетей, надземных эстакад и промышленных объектов Северного, Центрального и Восточного Казахстана (Астана, Караганда, Павлодар, Усть-Каменогорск). Сохраняет вязкость при морозах до -70 °C и устойчива к хрупкому разрушению при пусковых нагрузках.
• Коррозионно-стойкая сталь 12Х18Н10Т: применяется на химических комбинатах, объектах нефтегазохимии и пищевых производствах с агрессивными кислотно-щелочными средами при температурах до +600 °C.

При комплектации узлов важно, чтобы марка стали заглушки точно соответствовала металлу трубы и сопрягаемых воротниковых или плоских фланцев, исключая гальваническую коррозию и разность температурного расширения.

Типичные ошибки при подборе и монтаже стальных заглушек

На строительных площадках часто допускают технологические нарушения, снижающие ресурс инженерной сети в несколько раз.

• Использование плоского «блина», вырезанного автогеном из листа, вместо бесшовной эллиптической заглушки. Плоское дно под давлением испытывает колоссальные изгибающие моменты. При гидроиспытаниях или гидроударе плоскую самодельную заглушку выгибает или срывает по шву.
• Несоответствие толщины стенки заглушки и магистральной трубы. Приварка тонкостенной заглушки к толстостенной трубе создает концентратор напряжений и приводит к неравномерному провару стыка.
• Пренебрежение зазором при сборке стыка под сварку. Заглушка должна выставляться с технологическим зазором 1.5–3.0 мм с разделкой кромок под угол 30–35° для полного провара корня шва.
• Установка фланцевой заглушки без центровки и перекос шпилек. Неравномерная затяжка крепежа приводит к деформации паронитовой прокладки и утечке при опрессовке давлением 1.25–1.5 от рабочего.
• Отсутствие антикоррозионной гидроизоляции подземных узлов. Заглушки на тупиковых участках теплосетей наиболее подвержены внешней почвенной коррозии из-за застоя конденсата.

Чек-лист входного контроля заглушек для снабженца и прораба

Перед передачей деталей в монтаж проведите инструментальную проверку партии на объекте:

1. Проверка заводской маркировки: на наружной или внутренней поверхности должны быть выбиты товарный знак завода, Ду, наружный диаметр, толщина стенки, марка стали и номер партии.
2. Визуальный осмотр поверхности: отсутствие раковин, закатов, расслоений на кромках, глубоких механических забоин и трещин после штамповки.
3. Геометрический контроль: замер штангенциркулем толщины стенки в зоне разделки кромки и овальности цилиндрического пояска (отклонение не должно превышать 1–1.5% от номинала).
4. Проверка сертификатов соответствия: наличие паспорта качества завода-изготовителя с указанием химического состава стали и результатов механических испытаний на ударный изгиб.

Часто задаваемые вопросы (FAQ)

Чем отличается эллиптическая заглушка ГОСТ 17379-2001 от сферической или плоской?

Эллиптическая заглушка изготавливается методом горячей штамповки из цельной бесшовной заготовки и имеет форму полуэллипса с цилиндрической отбортовкой. Такая форма обеспечивает минимальные механические напряжения при воздействии высокого давления рабочей среды по сравнению с плоскими днищами, исключая пластическую деформацию металла.

Какое испытательное давление выдерживает заглушка при опрессовке?

Бесшовные приварные заглушки ГОСТ 17379-2001 рассчитаны на рабочее давление до 16 МПа (160 бар). При гидравлических испытаниях трубопроводов заглушка гарантированно выдерживает опрессовочное давление с коэффициентом 1.25–1.5 от расчетного рабочего давления системы без остаточных деформаций.

Когда выгоднее использовать фланцевую заглушку АТК 24.200.02-90 вместо приварной?

Фланцевую глухую заглушку выбирают для участков, где требуется периодический доступ к внутренней полости трубопровода: временное глушение на период пусконаладки, монтаж на продувочных и сбросных патрубках, глушение байпасных линий или возможность быстрого наращивания трассы в будущем без огневых сварочных работ.

Можно ли сваривать заглушку из стали 09Г2С с трубой из стали 20?

Да, сварка разнородных сталей Ст20 и 09Г2С допускается нормами СП и СНиП РК при условии применения сварочных материалов (электродов или сварочной проволоки), соответствующих более легированной стали (например, электроды типа Э50А / УОНИ-13/55), и соблюдения технологии предварительного подогрева при низких температурах окружающей среды.

Вывод

Грамотный выбор стальных заглушек гарантирует герметичность и безопасность эксплуатации магистралей в любых климатических зонах РК. Для постоянных закрытых контуров выбирайте бесшовные эллиптические днища ГОСТ 17379-2001, а для ревизионных и временных узлов — фланцевые заглушки АТК 24.200.02-90.

Компания «АТЛАНТ МЕТАЛЛ» поставляет сертифицированные стальные заглушки Ду 15–530 из наличия с центрального склада в Алматы. Мы обеспечиваем полную комплектацию трубопроводных объектов фасонными деталями, трубами и запорной арматурой с оперативной доставкой по всему Казахстану.
