При монтаже несущих стальных колонн, балок, фасадных подсистем и тяжелых станков к бетонному основанию критически важна надежность анкеровки. Обычные пластиковые дюбели или легкие втулочные анкеры при динамических и вибрационных нагрузках не дают расчетного запаса прочности.

В таких узлах стандартом строительного инжиниринга выступает клиновой анкер (шпилька с расклинивающейся муфтой на конце). За счет эффекта расклинивания при затягивании гайки создается надежное фрикционно-упорное зацепление с телом бетона.

Конструкция и принцип работы клинового анкера

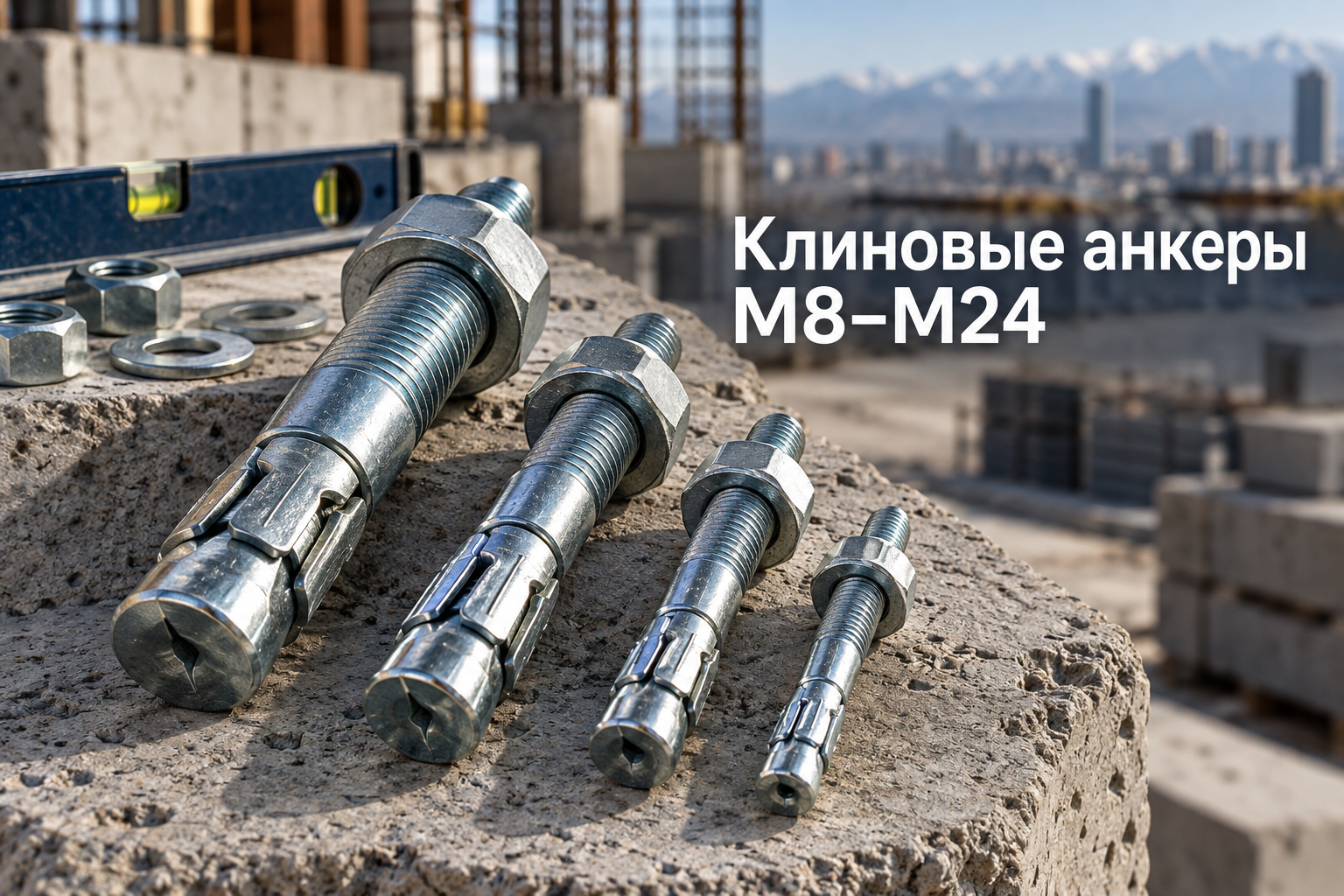

Клиновой анкер представляет собой монолитную стальную шпильку с метрической резьбой в верхней части и конусообразным утолщением на хвостовике. На конусе установлена специальная разрезная подвижная гильза (клипса) из пружинной или нержавеющей стали.

Механизм анкеровки работает в три этапа:

• Анкер забивается молотком в предварительно очищенное отверстие соответствующего диаметра сквозь закрепляемую деталь (сквозной монтаж).
• При закручивании гайки динамометрическим ключом тело шпильки подается наружу, а расклинивающая муфта упирается в стенки шпура за счет сил трения и выступов на лепестках.
• Конусная часть хвостовика входит внутрь муфты, раздвигает ее сегменты и намертво заклинивает анкер в толще бетона.

Клиновые анкеры выпускаются из углеродистой стали класса прочности 5.8 или 8.8 с электролитическим (оцинковка 5–8 мкм) либо горячим цинкованием (от 40 мкм для уличной эксплуатации). Для агрессивных сред и пищевых производств применяют клиновые анкеры из нержавеющей стали А2 и А4.

Таблица технических характеристик и расчетных нагрузок (бетон В25)

Несущая способность клинового анкера напрямую зависит от диаметра резьбы, эффективной глубины посадки в основание и прочности базового бетона. Ниже приведены нормативные параметры для полнотелого бетона класса В25 (С20/25) без трещин.

Указанные в таблице нагрузки являются расчетными эксплуатационными значениями с учетом коэффициента запаса прочности 1.4–1.5. Предельные разрушающие усилия при лабораторных тестах превышают эти показатели в 2–2.5 раза.

Геометрические ограничения: краевые расстояния и шаг между анкерами

Поскольку клиновой анкер передает высокое расклинивающее напряжение на окружающий массив бетона, несоблюдение монтажных расстояний приводит к откалыванию края плиты или растрескиванию основания.

При проектировании узлов крепления руководствуются следующими базовыми правилами:

• Межосевое расстояние (s_min / s_cr): критическое расстояние между двумя анкерами в группе должно составлять не менее 3 × h_ef (эффективная глубина заделки). Абсолютный минимум — не ближе 5 диаметров шпильки.
• Краевое расстояние (c_min / c_cr): расстояние от оси анкера до края бетонной конструкции должно быть не менее 1.5–2 × h_ef во избежание откола угла.
• Минимальная толщина основания (h_min): толщина бетонной плиты или фундаментного блока должна составлять не менее 1.5 × h_ef (но не менее 100 мм для малых диаметров).

Специфика применения клиновых анкеров в Алматы и сейсмоопасных зонах РК

Южные и восточные регионы Казахстана (Алматы, Шымкент, Жамбылская, Жетысуская и Восточно-Казахстанская области) относятся к зонам с сейсмичностью 7, 8 и 9 баллов по шкале MSK-64. Проектирование и монтаж регулируются СП РК 2.03-30-2017 «Строительство в сейсмических зонах».

При сейсмических колебаниях монолитный железобетон работает на знакопеременные нагрузки, что приводит к образованию микротрещин шириной до 0.5–0.8 мм. Обычный анкер в растянутой зоне с раскрывающейся трещиной теряет до 60–80% силы сцепления.

Для сейсмостойких узлов применяются анкеры со специальным профилем клипсы (категории C1 и C2 по европейским нормам ETAG 001 / EOTA). В таких условиях расчетные нагрузки снижают с помощью понижающего сейсмического коэффициента a_seis = 0.7–0.85.

Пошаговая инструкция по правильному монтажу

Более 70% аварийных разрушений анкерных соединений происходят не из-за брака металла, а вследствие нарушений технологии бурения и затяжки.

1. Разметка и сверление: пробурите шпур буром, диаметр которого строго равен номиналу анкера (для М12 — бур Ø12 мм). Глубина отверстия должна быть на 10–15 мм больше расчетной глубины заделки, чтобы остаток буровой пыли не мешал посадке.
2. Обязательная прочистка: дважды продуйте отверстие ручным насосом или сжатым воздухом и прочистите металлическим ершиком. Буровая пыль работает как сухая смазка и снижает вырывную прочность анкера в 2–3 раза.
3. Забивка: накрутите гайку на шпильку так, чтобы она закрывала торец резьбы (это защитит резьбу от повреждения молотком), после чего забейте анкер через закрепляемую пластину до упора.
4. Затяжка по динамометру: затяните гайку динамометрическим ключом до нормативного крутящего момента (Tinst). Категорически запрещено затягивать анкер ударным гайковертом «на глаз», так как перетяжка срезает резьбу или деформирует конус, а недотяжка не дает полного раскрытия лепестков.

Чек-лист входного контроля и приемки метизов

Перед закупкой и подписанием актов скрытых работ снабженцам и инженерам технадзора рекомендуется проверить партию крепежа по ключевым пунктам:

• Маркировка на торце шпильки (буквенный код длины и диаметр резьбы);
• Толщина и равномерность цинкового покрытия (отсутствие сколов, черных пятен и оголенного металла);
• Целостность расклинивающей клипсы (гильза должна плотно сидеть на шейке и иметь фиксирующие насечки);
• Наличие паспортов качества завода-изготовителя и сертификатов соответствия требованиям ГОСТ/DIN/ETA.

На складах АТЛАНТ МЕТАЛЛ в Алматы всегда в наличии сертифицированные клиновые анкеры М8–М24, сортовой металлопрокат, фланцы, высокопрочные болты и сопутствующие метизы. Компания обеспечивает оперативную комплектацию строительных объектов по всему Казахстану с предоставлением полного пакета исполнительной документации.

Часто задаваемые вопросы (FAQ)

Вывод

Клиновой анкер — наиболее надежный и технологичный вид механического крепежа для ответственных бетонных конструкций в промышленном и гражданском строительстве Казахстана.

Для обеспечения расчетного ресурса узла критически важно правильно подобрать диаметр под нагрузки, выдержать расстояния до края плиты, тщательно очистить шпур от бурового шлама и затянуть гайку строго по нормативному крутящему моменту с использованием динамометрического ключа.
