Разбираем устройство и типы обратных клапанов (19с53нж, межфланцевые двухстворчатые и пружинные дисковые Ду 15–300). В статье — таблица подбора, защита от гидроударов и правила монтажа на насосных станциях и ИТП в Казахстане.
Обратный клапан — критически важный элемент защитной трубопроводной арматуры. Он автоматически пропускает рабочую среду только в одном направлении, предотвращая обратный поток при отключении насосов или падении давления.
В тепловых пунктах (ИТП), насосных станциях водоснабжения и технологических линиях Алматы выход обратного клапана из строя приводит к разрушительным гидроударам и поломке насосного оборудования.
Основные типы обратных клапанов для трубопроводов
По способу монтажа и конструкции запирающего элемента на объектах Казахстана чаще всего применяют четыре типа арматуры.

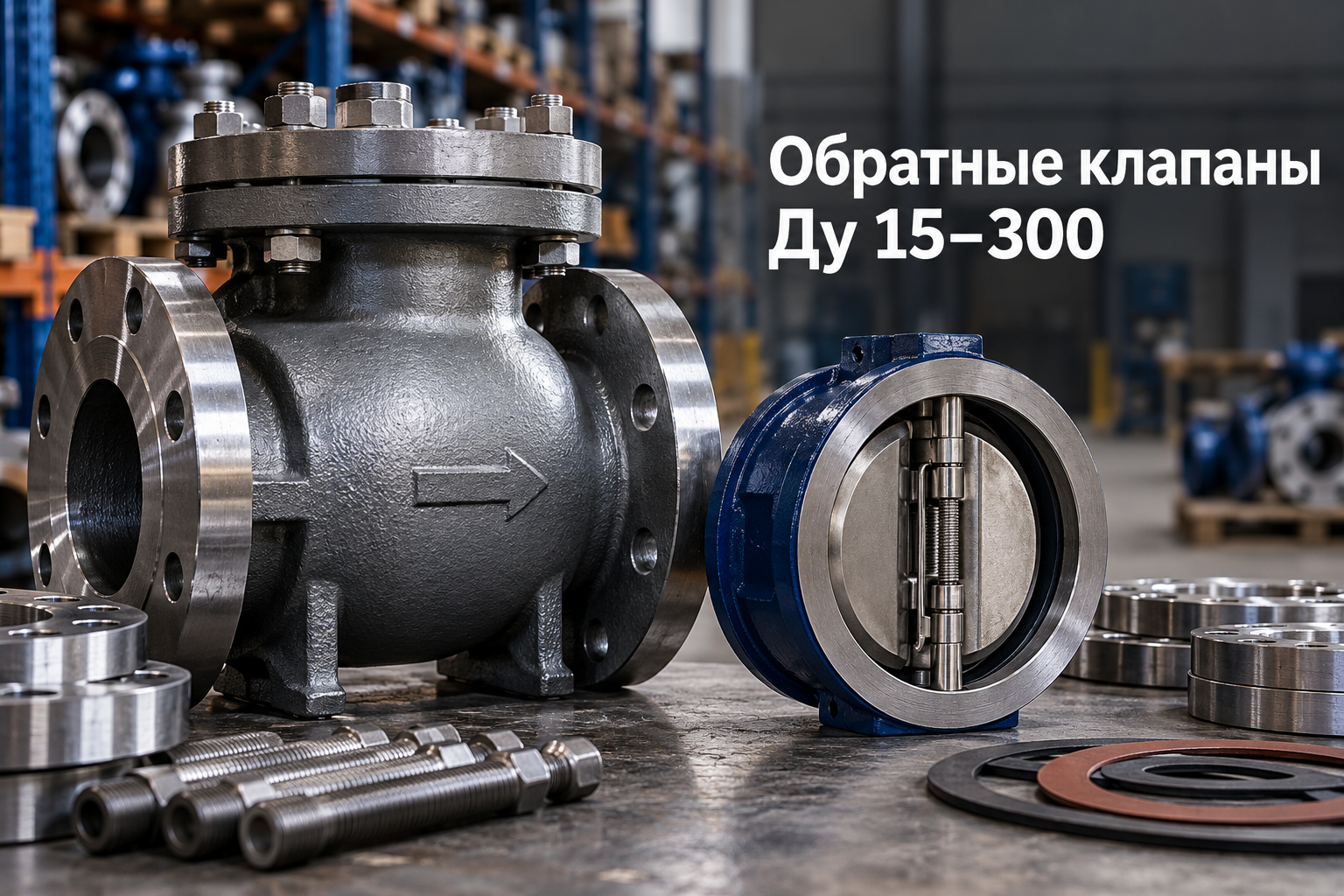

- Поворотные фланцевые (19с53нж, 19ч21бр): диск («захлопка») закреплен на поворотной оси. Отличаются минимальным гидравлическим сопротивлением, подходят для загрязненных сред и магистралей больших диаметров (Ду 50–300).
- Межфланцевые двухстворчатые: запирающий орган состоит из двух подпружиненных полудисков. Имеют компактную строительную длину и легкий вес, идеальны для стесненных пространств котельных.
- Межфланцевые дисковые пружинные: плоский диск прижимается к седлу пружиной. Срабатывают мгновенно при любом пространственном положении трубопровода.
- Подъемные муфтовые и фланцевые: золотник перемещается вертикально вверх при прямом потоке. Обеспечивают высокую герметичность, но чувствительны к механическим примесям.
Технические характеристики и таблица сравнения
Выбор конструкции клапана зависит от давления в системе, типа рабочей среды (вода, пар, нефтепродукты) и допустимых габаритов узла.
| Тип клапана / Марка | Диапазон диаметров (Ду, мм) | Рабочее давление (Ру, бар) | Рабочая температура (°C) | Преимущества конструкции | Основная сфера применения |
|---|---|---|---|---|---|
| Поворотный 19с53нж (сталь 20) | Ду 50 – Ду 300 | 16, 25, 40 | от -40 до +425 | Низкое гидравлическое сопротивление, ремонтопригодность | Магистрали теплосетей, паропроводы, нефтебазы |
| Поворотный 19ч21бр (чугун) | Ду 50 – Ду 200 | 16 | до +225 | Доступная стоимость, коррозионная стойкость к воде | Городское холодное и горячее водоснабжение |
| Межфланцевый двухстворчатый | Ду 40 – Ду 300 | 16, 25 | от -20 до +130 | Малый вес, компактность, безударное закрытие пружинами | Насосные станции, системы пожаротушения, ИТП |
| Дисковый пружинный межфланцевый | Ду 15 – Ду 100 | 16, 40 | от -30 до +200 | Монтаж в любом положении (включая вертикаль с потоком вниз) | Обвязка котлов, водомерные узлы, калориферы |
| Муфтовый латунный с сеткой | Ду 15 – Ду 50 | 10, 16 | до +90 | Встроенный фильтр грубой очистки, резьбовое соединение | Погружные насосы, скважинные оголовки, частный сектор |
Для интеграции фланцевой арматуры в магистраль используют стандартные стальные фланцы ГОСТ 33259-2015, подбираемые по номинальному давлению Ру.
Ошибки при подборе и монтаже: как избежать гидроудара
Неправильная установка защитной арматуры часто провоцирует аварии на трубопроводных сетях.
- Игнорирование стрелки на корпусе. Стрелка на литом корпусе всегда указывает направление рабочего потока. Установка клапана против потока полностью перекрывает подачу.
- Монтаж гравитационных поворотных клапанов вертикально вниз. Поворотные клапаны без пружинного возврата закрываются под собственным весом диска. Их нельзя ставить на вертикальных участках с потоком сверху вниз.
- Установка вплотную к насосу или отводу. Турбулентный поток после рабочего колеса насоса вызывает непрерывную вибрацию диска и разбивает посадочное седло. Рекомендуется выдерживать прямолинейный участок не менее 3–5 диаметров трубы Ду.
- Отсутствие фильтра перед клапаном. Окалина и песок, попадая между седлом и уплотнением, нарушают герметичность затвора.
В технологических схемах обратный клапан обязательно дублируется запорными элементами: перед ним монтируется стальной шаровый кран 11с67п или клиновая задвижка 30с41нж для возможности ревизии без слива всей системы.
Правила установки на насосных группах
На напорных линиях центробежных насосов обратный клапан ставится между насосом и запорной задвижкой.
Такое расположение позволяет безопасно демонтировать и обслужить насос или клапан, перекрыв лишь линейную задвижку.
При монтаже межфланцевых моделей важно центрировать корпус шпильками по внутреннему диаметру фланцев, чтобы створки диска свободно открывались на полный угол и не задевали внутреннюю стенку трубы.
Часто задаваемые вопросы (FAQ)
Можно ли ставить обратный клапан на вертикальном трубопроводе?
Да, но с ограничениями. Пружинные дисковые и двухстворчатые межфланцевые клапаны можно ставить на вертикальных участках при движении потока снизу вверх (а пружинные дисковые — и сверху вниз при достаточном напоре). Поворотные гравитационные клапаны (19с53нж) монтируются только на горизонтальных участках или на вертикальных строго при потоке снизу вверх.
В чем разница между обратным клапаном и обратным затвором?
Конструктивно в обратном клапане запирающий элемент совершает возвратно-поступательное движение вдоль оси потока (подъемный тип), а в обратном затворе — поворачивается вокруг собственной оси (поворотный тип). На практике оба термина часто используют как синонимы защитной арматуры.
Как защитить обратный клапан от быстрого износа при пульсирующем потоке?
Для гашения гидроударов и пульсаций перед клапаном устанавливают виброкомпенсаторы или мембранные гидроаккумуляторы, а также выбирают клапаны с подпружиненными дисками, которые закрываются плавно до изменения направления потока.
Какие уплотнения затвора надежнее: резина EPDM или металл по металлу (нержавеющая сталь)?
EPDM и NBR гарантируют класс герметичности «А» (без протечек) на холодной и горячей воде до +120 °C. Для перегретого пара, технических масел и температур выше +150 °C применяют стальные и нержавеющие седла («металл по металлу»), как в марке 19с53нж.
Вывод
Грамотный расчет диаметра и типа обратного клапана защищает насосы от раскрутки в обратную сторону и бережет трубопроводную сеть от аварийных скачков давления.
Компания АТЛАНТ МЕТАЛЛ поставляет со склада в Алматы полный спектр трубопроводной арматуры: обратные клапаны 19с53нж, двухстворчатые межфланцевые затворы, фланцы, крепеж и запорные краны с быстрой отгрузкой по всему Казахстану.
