Надежная фиксация трубопроводов отопления, водоснабжения и технологических магистралей предотвращает провисание линий, гидроудары и разрушение резьбовых или сварных стыков.

В условиях сейсмической активности Алматы и перепадов температур в регионах Казахстана грамотный подбор трубного крепежа напрямую определяет безаварийный срок службы инженерных сетей.

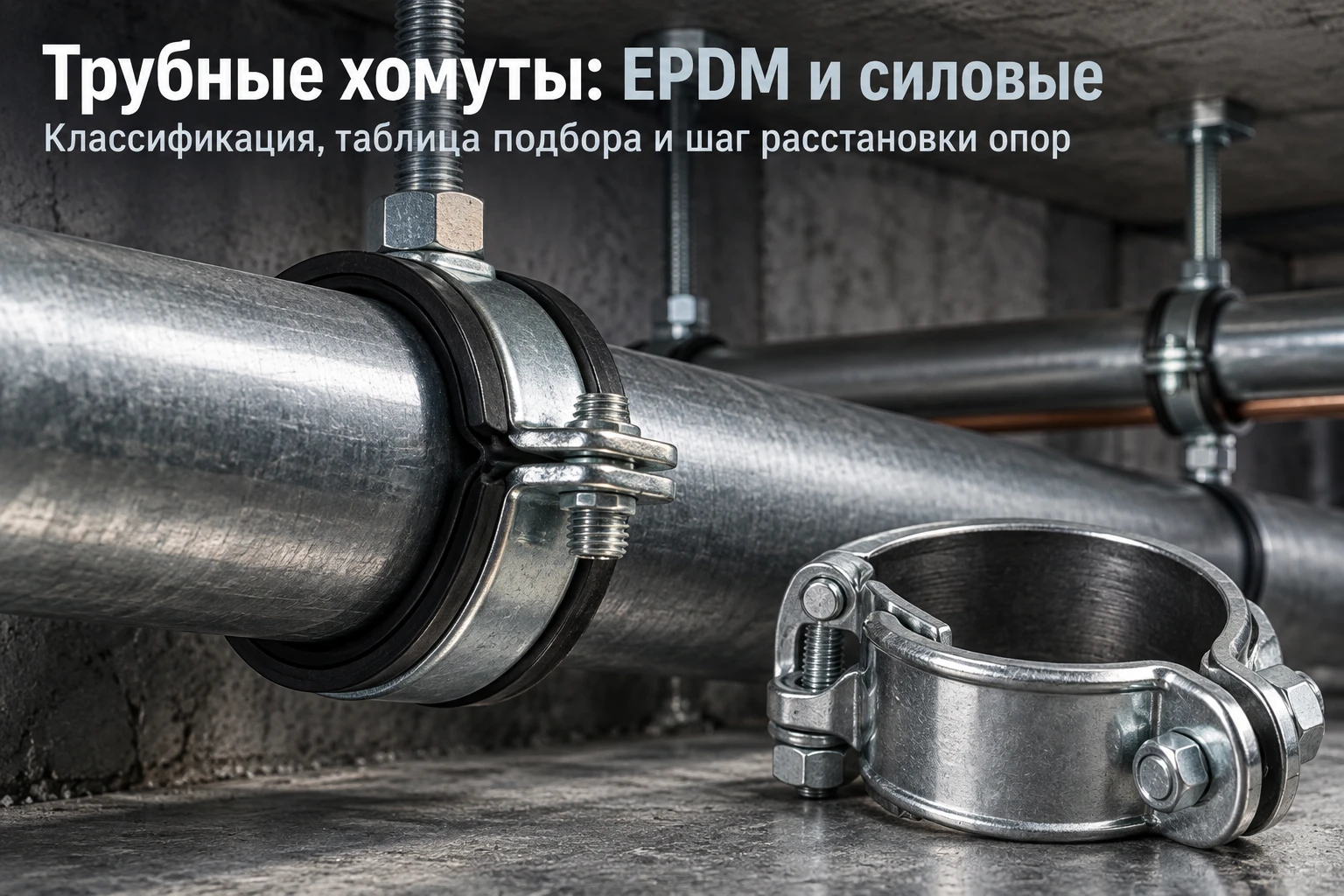

Основные разновидности трубных хомутов

Для монтажа инженерных коммуникаций применяют несколько конструктивных типов металлического крепежа:

• Сантехнические двухвинтовые хомуты с уплотнителем EPDM. Состоят из двух оцинкованных стальных полуколец, соединительных винтов с пластиковыми шайбами-фиксаторами и приваренной комбинированной гайки М8/М10. Эластичный резиновый профиль гасит вибрации от насосного оборудования и компенсирует температурные подвижки.
• Силовые одноболтовые и двухболтовые хомуты (шарнирные). Изготавливаются из усиленной оцинкованной или нержавеющей ленты с закругленными краями. Рассчитаны на высокие радиальные нагрузки, жесткие рукава высокого давления и толстостенные трубы.
• Спринклерные петлевые хомуты (грушевидные). Используются в системах автоматического пожаротушения для быстрой подвески магистралей на резьбовые шпильки с регулировкой по высоте.
• U-образные хомуты-болты (хомуты-скобы DIN 3570). Применяются для жесткой фиксации стальных труб к металлоконструкциям, балкам и траверсам.

Технические параметры и таблица подбора хомутов по диаметру трубы

Размер сантехнического хомута подбирается по внешнему диаметру трубы с учетом толщины стенки и защитной изоляции. В проектах систем отопления и водоснабжения стальные магистрали часто выполняются из водогазопроводных труб ВГП, наружный диаметр которых стандартизирован по ГОСТ 3262-75.

Нормативный шаг расстановки хомутов по СП РК

Расстояние между точками подвеса или пристенного крепления рассчитывается так, чтобы исключить прогиб заполненного водой трубопровода сверх допустимых 2–3 мм на пролет.

Для стальных горизонтальных магистралей расстояние между хомутами составляет:

• Ду 15–20 мм — 1.5–2.0 метра;
• Ду 25–32 мм — 2.0–2.5 метра;
• Ду 40–50 мм — 3.0 метра;
• Ду 65–100 мм — 3.5–4.5 метра.

Для вертикальных стояков хомуты устанавливают с шагом не реже одного крепления на этаж (высота 2.7–3.0 м), а также обязательно в точках поворотов трассы и перед запорной арматурой.

Для полипропиленовых и полиэтиленовых труб шаг креплений сокращают в 2–2.5 раза по сравнению со стальными из-за низкой жесткости пластика и повышенного линейного удлинения при нагреве.

Неподвижные и скользящие точки крепления

При температурных колебаниях теплоносителя трубопровод меняет длину. Если зажать все хомуты намертво, возникающие напряжения деформируют стояк или вырвут анкеры из бетона.

Для грамотной компенсации расширения сеть делят на участки с чередованием типов фиксации:

• Неподвижная опора (мертвая точка). Хомут плотно затягивают на теле трубы без возможности продольного смещения. Она удерживает вес стояка и направляет удлинение в сторону компенсатора. Для тяжелых магистралей применяют специализированные опоры трубопроводов ГОСТ 14911-82.
• Скользящая (направляющая) опора. Болты хомута затягивают не до упора либо снимают резиновый вкладыш, позволяя трубе свободно перемещаться вдоль оси при нагреве и остывании.

Технология монтажа хомутов к строительным конструкциям

Для качественного монтажа придерживайтесь следующего пошагового алгоритма:

1. Разметьте трассу лазерным уровнем с соблюдением нормативного уклона (0.002–0.005 для систем отопления и самотечной канализации).
2. Пробурите отверстия в бетонном или кирпичном перекрытии. Для плотного бетона в потолок оптимально монтировать забивной стальной анкер (цангу), куда вкручивается метрическая шпилька.
3. Для монтажа в кирпичную или газоблочную стену используйте комбинированный шуруп-шпильку «винт-шуруп» с нейлоновым дюбелем.
4. Накрутите нижнюю часть хомута на шпильку и выровняйте высоту с помощью контргайки.
5. Уложите трубу в полукольцо, накиньте верхнюю дугу и равномерно затяните боковые стяжные винты с обеих сторон крестовой отверткой или шестигранником.

Частые ошибки монтажа и как их избежать

На объектах в Казахстане монтажные бригады нередко допускают типичные нарушения:

• Неравномерная затяжка боковых винтов. Если перетянуть один винт, хомут встает с перекосом, резиновый уплотнитель EPDM закусывается и теряет виброизоляционные свойства.
• Установка хомута вплотную к раструбу или фитингу. Расстояние от хомута до муфты или отвода должно составлять не менее 10–15 см, чтобы не создавать критических изгибающих напряжений.
• Использование сантехнических хомутов вместо силовых на гидравлике. При давлении свыше 16–25 бар и пульсациях стандартная лента 1.2 мм деформируется, поэтому для жестких промышленных рукавов требуются силовые шарнирные хомуты с толщиной ленты 1.5–2.0 мм.
• Монтаж тяжелых магистралей на пластиковые дюбели в потолок. При потолочной подвеске пластиковый дюбель со временем вытягивается под постоянной статической нагрузкой. Крепление к потолку выполняется только на металлические забивные или клиновые анкеры.

FAQ (Часто задаваемые вопросы)

Вывод

Грамотный подбор хомутов по диаметру, типу нагрузки и температурному режиму гарантирует жесткость и герметичность всей инженерной системы здания.
