Крепление трубопроводов отопления, водоснабжения и пожаротушения требует не просто удержания веса трубы с теплоносителем, но и компенсации линейных температурных расширений, а также гашения гидравлических вибраций. Ошибки в подборе диаметра или шага расстановки опор приводят к провисанию магистралей, шуму в стояках и разгерметизации сварных стыков.

Для монтажа инженерных сетей в гражданском и промышленном строительстве Казахстана стандартом стал двухболтовой сантехнический хомут с резиновым профилем EPDM и комбинированной гайкой М8/М10.

Конструкция сантехнического хомута и свойства уплотнителя EPDM

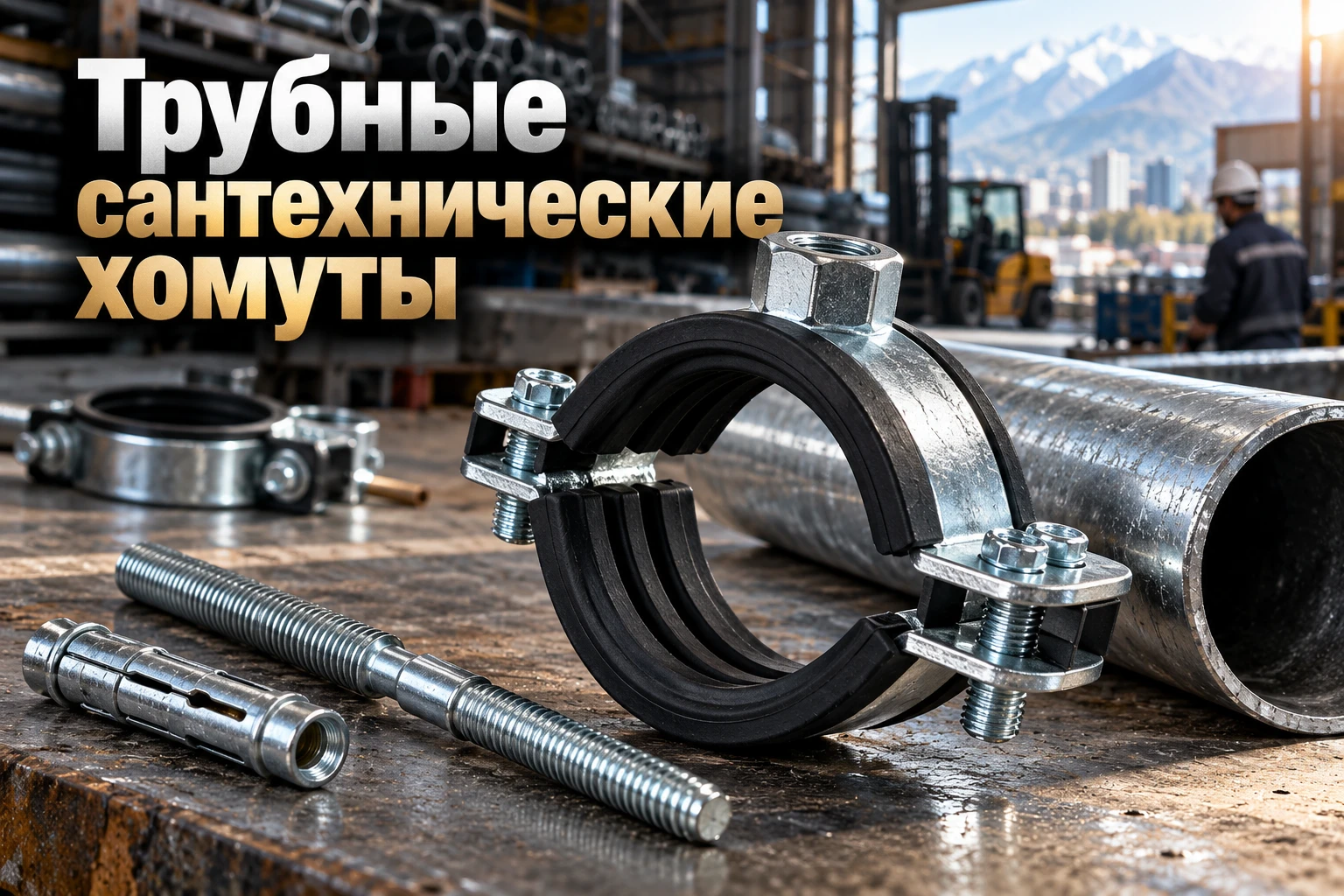

Хомут состоит из двух полуколец из холоднокатаной оцинкованной стали (толщиной от 1.2 до 2.5 мм), стяжных винтов с боковыми пластиковыми шайбами-фиксаторами (чтобы винты не выпадали при сборке на высоте) и приваренной опорной гайки.

Резиновый профиль выполняет сразу несколько критических функций на объекте:

• Вибро- и шумоизоляция: эластомер EPDM снижает уровень структурного шума до 15–18 дБ в соответствии с требованиями DIN 4109;
• Компенсация температурных деформаций: упругая прокладка позволяет трубе смещаться по продольной оси при нагреве, не повреждая защитное цинковое покрытие металлопроката;
• Температурная стойкость: качественная EPDM-резина сохраняет эластичность в диапазоне от -40 °C до +110 °C (кратковременно до +130 °C), что идеально подходит для систем отопления и ГВС в климатических условиях Алматы и Астаны;
• Стойкость к старению и ультрафиолету: профиль не рассыхается и не растрескивается в вентиляционных и технических шахтах на протяжении 15–20 лет.

Таблица размеров сантехнических хомутов под стальные трубы ВГП и электросварные

При закупке хомутов снабженцы часто путают условный проход трубы (Ду в дюймах или миллиметрах) и фактический наружный диаметр с учетом толщины стенки. Хомут всегда подбирается по наружному диаметру стальной трубы с учетом сжатия резины.

Расчет шага расстановки хомутов по СП РК и СН РК

Максимальное расстояние между точками крепления регламентируется нормами проектирования внутренних санитарно-технических систем (СН РК 4.01-02-2011 / СП РК 4.01-102-2013). Шаг опор напрямую зависит от диаметра трубы и температуры теплоносителя.

Для горизонтальных участков стальных трубопроводов (водогазопроводных труб ВГП) действуют следующие нормативы:

• Ду 15 (1/2"): шаг крепления — не более 1.5–2.0 м;
• Ду 20 (3/4") и Ду 25 (1"): шаг крепления — 2.5–3.0 м;
• Ду 32 (1 1/4") и Ду 40 (1 1/2"): расстояние между хомутами — 3.0–3.5 м;
• Ду 50 (2") и Ду 65 (2 1/2"): расстояние между опорами — 3.5–4.0 м;
• Ду 80–100 (3"–4"): расстояние между точками подвеса — 4.5–5.0 м.

На вертикальных стояках хомуты устанавливаются минимум по одному на каждый этаж. При высоте этажа более 3 метров монтируют два хомута на пролет: один фиксирующий в нижней трети, второй — направляющий.

Варианты анкеровки и монтажа хомутов к несущим конструкциям

В зависимости от материала основания и условий трассировки применяются три основных сценария крепления:

1. Монтаж непосредственно к кирпичной или бетонной стене: используется комбинированная сантехническая шпилька-шуруп (винт-шуруп) с шестигранником Torx и полипропиленовый или нейлоновый дюбель. Это классический вариант для открытой разводки в санузлах и теплопунктах.
2. Подвес к бетонному перекрытию на относе: в потолок монтируется стальной забивной анкер (цанга), в который вкручивается метрическая резьбовая шпилька DIN 975 / DIN 976 класса прочности 4.8 или 8.8. Хомут накручивается на шпильку и контрится гайкой с кузовной шайбой.
3. Крепление к металлоконструкциям и монтажным профилям: хомуты крепятся через перфорированные траверсы или струбцины-лучи к полкам балок без сварки, что сохраняет огнезащитное покрытие металлокаркаса.

Ошибки при закупке и монтаже сантехнических хомутов

На стройплощадках Казахстана инженеры технадзора регулярно выявляют типовые нарушения, ведущие к браку системы:

• Замена EPDM на дешевый ПВХ/резину: дешевые прокладки дубеют при +60 °C, трескаются через 6 месяцев эксплуатации и издают скрипы при каждом цикле нагрева и остывания радиаторов;
• Чрезмерная затяжка боковых винтов: если затянуть стяжные винты ударным шуруповертом до полного сплющивания резинового буртика, хомут блокирует трубу намертво, теряя способность работать как скользящая опора;
• Отсутствие антикоррозийного покрытия достаточной толщины: в сырых подвалах и насосных станциях хомуты с тонким цинкованием (менее 5 мкм) ржавеют уже в первый отопительный сезон;
• Неверная расстановка вокруг запорной арматуры: тяжелые чугунные задвижки, шаровые краны и сетчатые фильтры создают точечную нагрузку. Опоры должны стоять на расстоянии не далее 300–400 мм с обеих сторон от арматуры.

Чек-лист для снабженца при заказе трубного крепежа

Перед согласованием счета убедитесь в следующих позициях:

1. Толщина стали: для диаметров до 2" толщина полосы должна быть не менее 1.2–1.5 мм, для диаметров от 3" и выше — не менее 2.0–2.5 мм;
2. Сварка гайки: контактная точечная сварка гайки к хомуту должна быть выполнена минимум в 4 точках без прожогов металла;
3. Комплектация: уточните, входят ли в комплект поставки стяжные винты с резиновыми или пластиковыми стопорными шайбами и сантехническая шпилька с дюбелем;
4. Сертификация: наличие паспортов качества и сертификатов соответствия требованиям ГОСТ и ТР ТС.

На оптовых складах компании АТЛАНТ МЕТАЛЛ в Алматы всегда в наличии полный сортамент сантехнических и спринклерных хомутов, резьбовых шпилек, анкеров и сопутствующего трубопроводного металлопроката с оперативной комплектацией и доставкой по всем регионам Казахстана.

FAQ (Часто задаваемые вопросы)

Вывод

Грамотный выбор сантехнических хомутов с уплотнителем EPDM гарантирует долговечную и бесшумную работу водопроводных и отопительных систем. Соблюдение нормативного шага опор по СН РК и использование качественного оцинкованного крепежа исключают риск провисания магистралей и аварий. Для оптовых заказов и подбора полного комплекта крепежа под ваш проект обращайтесь к техническим специалистам компании АТЛАНТ МЕТАЛЛ.
