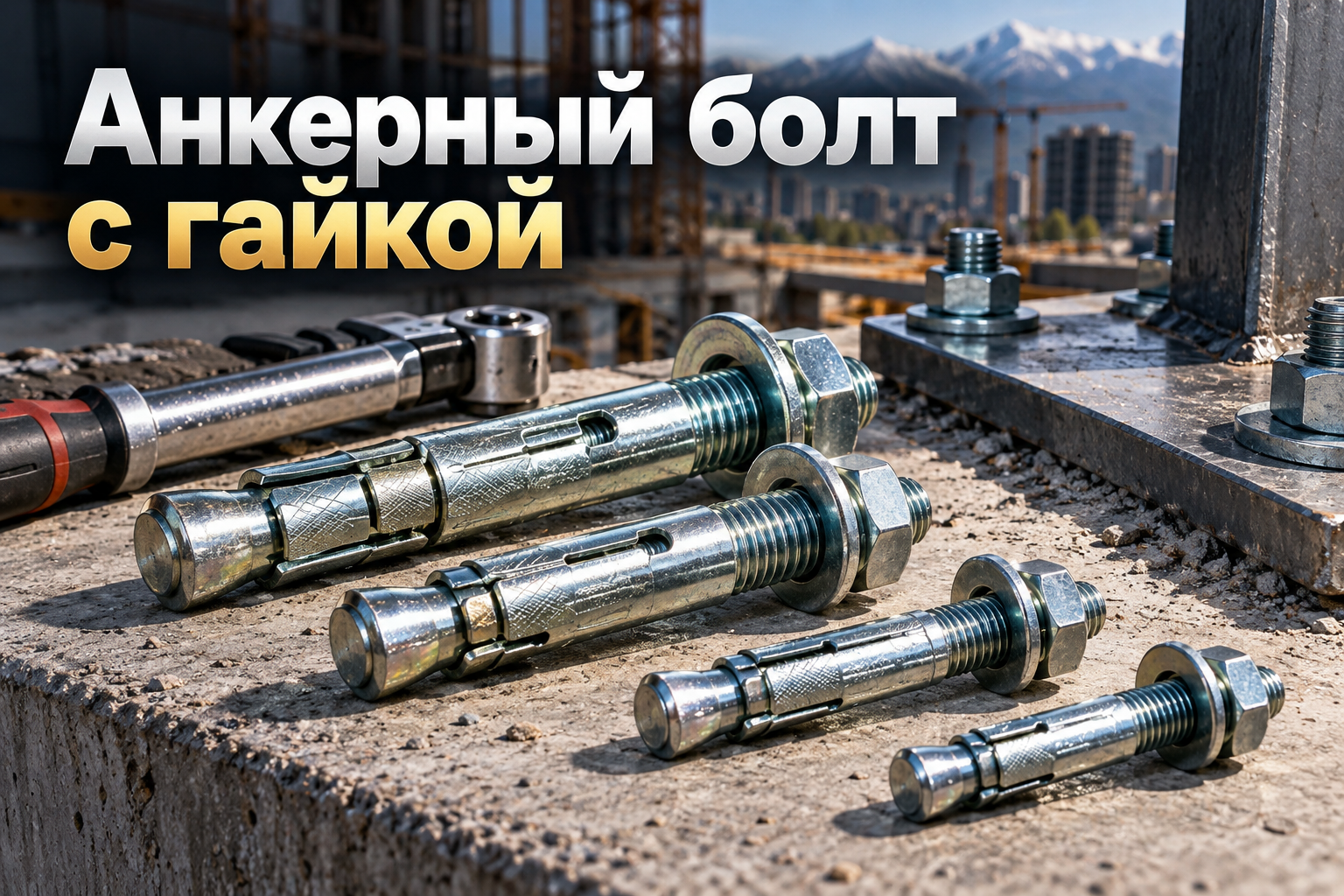

Распорный анкерный болт с гайкой (втулочный анкер) — один из самых востребованных крепежных элементов на стройплощадках Казахстана. Его используют для фиксации опорных плит колонн, фасадных кронштейнов, кабельных эстакад, тяжелого промышленного оборудования и лестничных маршей.

В отличие от простого пластикового дюбеля, стальной анкер-болт с гайкой удерживает нагрузки в сотни килограммов и десятки килоньютонов. Чтобы узел крепления не вырвало при ветровой или сейсмической нагрузке, важно точно рассчитать диаметр шпильки, длину гильзы и глубину анкеровки.

Конструкция и принцип работы анкера с гайкой

Классический втулочный анкер состоит из четырех ключевых элементов: резьбовой шпильки с коническим хвостовиком, цилиндрической разрезной гильзы (втулки), плоской кузовной шайбы и шестигранной фиксирующей гайки.

Принцип расклинивания прост и надежен. При затягивании шестигранной гайки шпилька подтягивается наружу. Конусообразный хвостовик входит внутрь разрезной гильзы, раздвигает ее лепестки и намертво прижимает сталь к стенкам высверленного отверстия за счет силы трения и упора.

• Конический наконечник обеспечивает контролируемое и равномерное раскрытие гильзы по всей длине лепестков;
• Разрезная стальная втулка компенсирует микронеровности бетона и создает плотный кольцевой распор;
• Широкая шайба распределяет прижимное усилие по монтируемой детали, исключая смятие металла или продавливание мягких оснований;
• Гайка DIN 934 позволяет регулировать момент затяжки с помощью динамометрического ключа.

Размеры и таблица нагрузок анкерных болтов с гайкой

При подборе анкера учитывают две главные характеристики: диаметр наружной гильзы (соответствует диаметру бура) и размер внутренней резьбы, а также общую длину изделия.

В проектной документации и на складах АТЛАНТ МЕТАЛЛ маркировка обычно указывается в формате «D_гильзы х D_резьбы х L_общая» (например, 10х8х80) либо просто «диаметр гильзы х длина» (10х80).

Указанные нагрузки являются расчетными для тяжелого бетона класса В25 без трещин. Для полнотелого кирпича показатели уменьшают на 30–40%. В ячеистых бетонах (газоблок, пеноблок) распорные анкеры использовать категорически запрещено — для них применяют химический крепеж.

Чем анкер с гайкой отличается от клинового анкера

Снабженцы и мастера часто выбирают между анкерным болтом с гайкой (втулочным) и клиновым анкером для бетона. Несмотря на схожий внешний вид, у них разная механика работы.

• Площадь контакта: у втулочного анкера гильза длинная, поэтому распор распределяется по большему участку отверстия. Это позволяет использовать его не только в бетоне, но и в плотном кирпиче или природном камне;
• Сквозной монтаж: клиновой анкер требует идеальной соосности и работает только в бетоне высокой прочности, зато выдерживает более экстремальные динамические нагрузки на вырыв;
• Удобство юстировки: анкер-болт с гайкой легче демонтировать при необходимости перестановки оборудования, ослабив гайку и осадив шпильку внутрь отверстия.

Пошаговая технология монтажа: 4 критических правила

Нарушение правил сверления и затяжки снижает несущую способность анкерного узла в 2–3 раза. Монтаж выполняют по строгому регламенту.

1. Сверление строго под прямым углом. Диаметр бура должен точно соответствовать наружному диаметру гильзы анкера. Если бур разбит, гильза будет прокручиваться;
2. Тщательная продувка шпура. Бетонная крошка и шлам на дне отверстия мешают конусу раскрыть лепестки гильзы на проектную глубину. Отверстие очищают ручным насосом или строительным пылесосом;
3. Посадка через монтируемую деталь. Анкер вставляют сквозь отверстие в прикрепляемой пластине или кронштейне и аккуратно осаживают легкими ударами молотка через деревянную проставку;
4. Контроль усилия затяжки. Затягивание производят динамометрическим ключом до нормативного момента. Чрезмерное усилие срывает резьбу шпильки или раскалывает бетон по краю конструкции.

Для монтажа легких направляющих к кирпичным и бетонным стенам часто удобнее применять быстрый дюбель-гвоздь SM-L и SM-G, а для сборки металлоконструкций на готовые базы — классический болт шестигранный DIN 933 с высокой прочностью.

Типичные ошибки при закупке и установке в РК

На строительных объектах в Алматы и других регионах РК инспекторы технадзора чаще всего фиксируют четыре характерные ошибки.

• Слишком близкий монтаж к краю плиты. Минимальное расстояние от центра анкера до края бетона должно быть не менее 2–3 глубин анкеровки, иначе распорная втулка отколет угол конструкции;
• Малый шаг между соседними анкерами. При установке группы болтов расстояние между ними должно превышать 3 глубины заделки, чтобы конусы напряжения в бетоне не пересекались;
• Использование неоцинкованного крепежа на улице. Для наружных работ и вентфасадов необходимы анкеры с гальваническим или горячим цинковым покрытием толщиной не менее 8–12 мкм;
• Затяжка обычным рожковым ключом «на глаз». Недотянутый анкер люфтит при динамических нагрузках, а перетянутый срезает конус со шпильки.

Где заказать анкерные болты с гайкой в Алматы

Компания АТЛАНТ МЕТАЛЛ поставляет сертифицированный распорный крепеж, анкерные болты с гайкой, шпильки и фасадные кронштейны со склада в Алматы. Продукция сопровождается паспортами качества и сертификатами соответствия строительным нормам Казахстана.

Снабженцам и строительным подрядчикам доступны оптовые партии, комплектация заказов металлопрокатом и оперативная доставка по Алматы и всем регионам РК.

FAQ: Частые вопросы про анкерные болты с гайкой

Вывод

Анкерный болт с гайкой — базовый силовой элемент для надежного монтажа металлоконструкций и тяжелого оборудования. Точный выбор диаметра шпильки, соблюдение расстояний от края плиты и контроль момента затяжки гарантируют долговечность узла под любыми расчетными нагрузками.
