Разбираем стальные окрашенные кронштейны: от усиленных полочных уголков с ребром жесткости до тяжелых фасадных консолей. Таблица допустимых нагрузок на пару, толщина стали, стойкость порошковой краски и выбор анкеров под бетон и кирпич в Казахстане.
Стальной окрашенный кронштейн — универсальная опорная металлоконструкция для настенного монтажа полок, стеллажей, кабельных трасс, технологических трубопроводов и наружных блоков оборудования. От геометрии плеча, наличия ребра жесткости и толщины листовой стали напрямую зависит надежность всей навесной системы.
В условиях строительных и складских объектов Казахстана кронштейны часто подвергаются комбинированным нагрузкам — постоянному статическому весу груза и динамическим вибрациям. Неправильный расчет вылета плеча или экономия на толщине металла приводят к необратимому прогибу опоры и разрушению стенового крепления.
Основные разновидности стальных окрашенных кронштейнов
По конструктивному исполнению и функциональному назначению кронштейны делятся на несколько базовых групп:

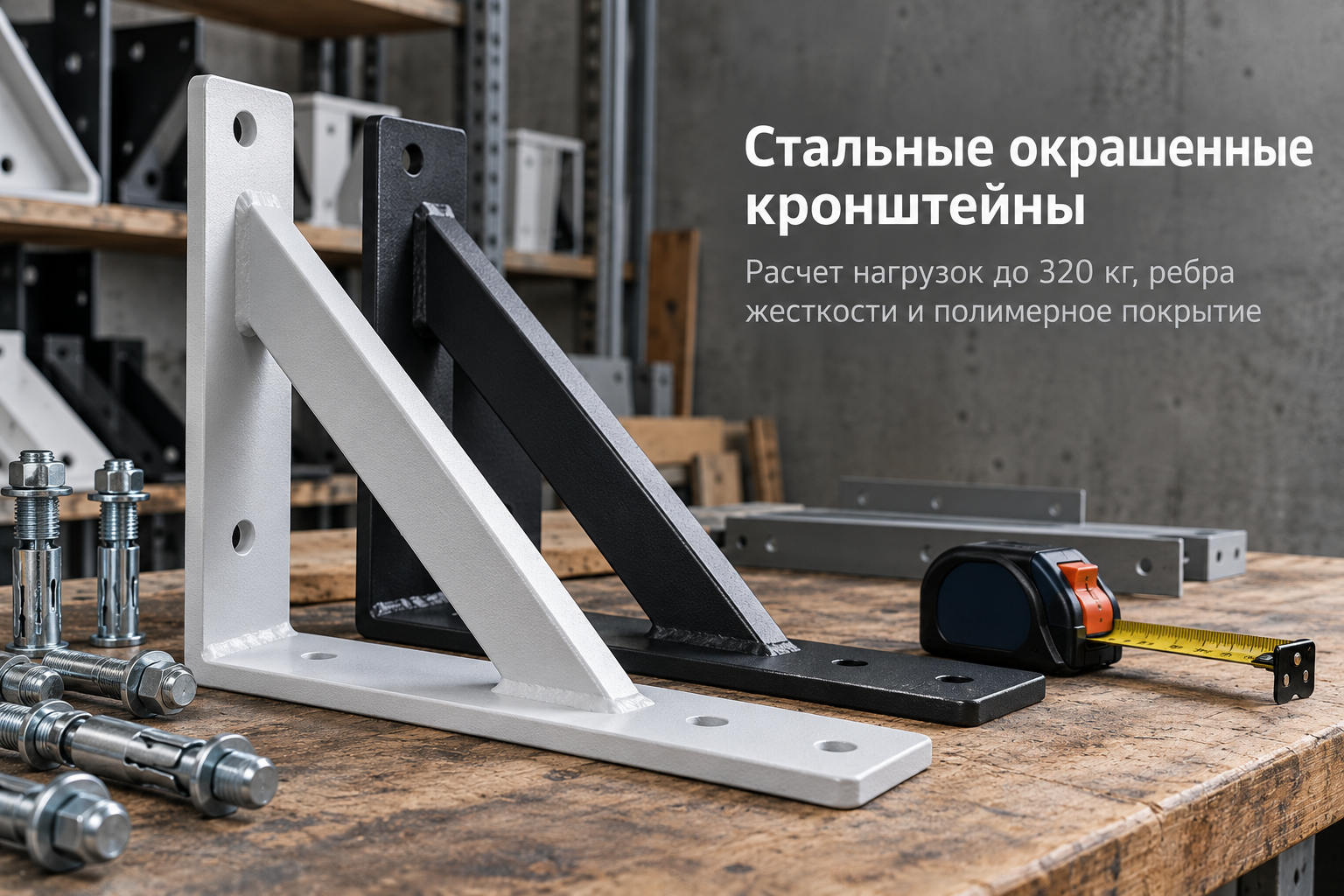

- Усиленные уголком (с ребром жесткости): цельноштампованные или сварные кронштейны с диагональной перемычкой (подкосом), выдерживающие повышенные статические нагрузки;
- Простые консольные (Г-образные): компактные опорные уголки без раскоса, применяемые при ограниченном подполочном пространстве и средних нагрузках;
- Складные (трансформируемые): кронштейны с шарнирным механизмом фиксации, позволяющие опускать полку или столешницу вдоль стены;
- Фасадные и кондиционерные консоли: П-образные или сборные сварные узлы из конструкционной стали Ст3 толщиной 2–3 мм с защитным полимерным покрытием для уличной эксплуатации.
Марки стали и особенности защитного покрытия
Для производства кронштейнов используется холоднокатаная или горячекатаная листовая сталь марок Ст3пс/сп, 08кп или 08пс. Толщина металла варьируется от 1.2 до 4.0 мм в зависимости от типоразмера.
Окрашивание выполняется методом электростатического напыления порошковой полиэфирной или эпоксидно-полиэфирной краски с последующей высокотемпературной полимеризацией в камере (при +180...+200 °C). Такое покрытие обладает рядом преимуществ:
- Устойчивость к механическим сколам, царапинам и истиранию при укладке тяжелых предметов;
- Надежная антикоррозийная защита металла в отапливаемых помещениях и на открытом воздухе;
- Стойкость к ультрафиолету и перепадам температур, характерным для резкоконтинентального климата РК (от -35 °C зимой до +40 °C летом);
- Широкая цветовая гамма (наиболее востребованы белый RAL 9003, серый RAL 7035, черный RAL 9005 и коричневый RAL 8017).
Таблица типоразмеров и допустимых нагрузок на пару кронштейнов
Ниже приведены усредненные рабочие параметры для усиленных окрашенных кронштейнов с диагональным ребром жесткости при условии монтажа на монолитную бетонную стену.
| Размер плеч (Высота х Вылет), мм | Толщина стали, мм | Диаметр крепежных отверстий, мм | Рекомендуемый шаг установки, мм | Допустимая нагрузка на пару, кг |
|---|---|---|---|---|
| 125 х 150 | 1.2 – 1.5 | 4.5 – 5.0 | 500 – 600 | 35 – 45 |
| 150 х 200 | 1.5 | 5.0 | 600 – 700 | 50 – 60 |
| 200 х 250 | 1.5 – 2.0 | 5.0 – 6.0 | 600 – 800 | 70 – 85 |
| 250 х 300 | 2.0 | 6.0 | 700 – 900 | 90 – 110 |
| 300 х 350 | 2.0 – 2.5 | 6.0 – 8.0 | 800 – 1000 | 120 – 140 |
| 350 х 400 | 2.5 | 8.0 | 800 – 1000 | 150 – 175 |
| 400 х 500 | 3.0 | 8.0 – 10.0 | 900 – 1200 | 200 – 240 |
| 500 х 600 | 3.0 – 4.0 | 10.0 – 12.0 | 1000 – 1200 | 260 – 320 |
Правила подбора крепежа под основание стены
Прочность системы зависит не только от кронштейна, но и от анкеровки в стеновой материал. Использование неподходящего дюбеля сводит на нет грузоподъемность любого металла.
Для тяжелого бетона и полнотелого кирпича применяют классический анкерный болт с гайкой или распорные нейлоновые дюбели с глухарями (DIN 571). В пустотелом кирпиче и поризованных блоках надежную фиксацию обеспечивает только химический анкер с сетчатой гильзой.
При монтаже легких полок на кирпичные стены достаточен качественный дюбель-гвоздь соответствующего диаметра. Если полка крепится на сэндвич-панели каркасного склада, используют специализированные саморезы для сэндвич-панелей, фиксирующиеся непосредственно в стальную подконструкцию.
Пошаговая технология монтажа
Качественный монтаж стальных кронштейнов выполняется по четкому алгоритму:
- Разметка горизонтали: лазерным или пузырьковым уровнем отбивается базовая линия монтажа. Шаг между опорами выбирается с учетом жесткости полочного материала (для ЛДСП 16 мм оптимален шаг 600–700 мм, для металла — до 1000–1200 мм);
- Сверление отверстий: глубина бурения в бетоне должна превышать длину дюбеля на один диаметр для сбора бурового шлама;
- Очистка отверстий: продувка от пыли для обеспечения расчетного сцепления анкера со стенками отверстия;
- Установка и затяжка крепежа: кронштейн притягивается к стене с контролем перпендикулярности плеча. Верхняя точка крепления воспринимает максимальное усилие на вырыв, поэтому ее затягивают с особым вниманием;
- Фиксация настила или полки: через нижние перфорированные отверстия кронштейна полка закрепляется короткими саморезами по металлу или дереву.
Частые ошибки при выборе и установке кронштейнов
На строительных объектах и складах чаще всего встречаются следующие нарушения:
- Выбор длины плеча меньше 70% глубины полки: свободный край настила начинает работать как рычаг, многократно увеличивая нагрузку на излом кронштейна;
- Монтаж тяжелых кронштейнов в гипсокартон без закладных: стандартный дюбель-бабочка в одинарном ГКЛ держит не более 15 кг, при перегрузке лист выламывается;
- Игнорирование динамической нагрузки: при установке насосов, компрессоров или кондиционеров необходимо закладывать запас по грузоподъемности не менее 50–70%;
- Повреждение порошкового слоя при подрезке: резка кронштейна болгаркой без последующей подкраски торца приводит к очаговой коррозии металла.
Комплексные поставки крепежа и металлопроката в Алматы
Компания АТЛАНТ МЕТАЛЛ поставляет стальные окрашенные кронштейны, консоли, строительный крепеж и сортовой металлопрокат по всему Казахстану. Собственный складской комплекс в Алматы позволяет формировать заказы любого объема — от штучных партий до оптовых поставок для строительных подрядчиков.
Вся продукция соответствует геометрическим стандартам, имеет качественное полимерное покрытие и сопровождается паспортами качества. Организуем оперативную доставку автотранспортом по Алматы, области и регионам РК.
Часто задаваемые вопросы (FAQ)
Какое плечо кронштейна должно крепиться к стене — длинное или короткое?
К стене крепится то плечо, которое обеспечивает расчетное плечо рычага против вырыва верхнего анкера. В большинстве асимметричных кронштейнов длинная сторона является опорной для широкой полки, а более короткая с усиленной перфорацией монтируется на стену. Однако для максимальной несущей способности при тяжелых грузах вертикальное настенное плечо должно быть не менее 70% длины горизонтального вылета.
Можно ли использовать окрашенные кронштейны на улице?
Да, качественное порошково-полимерное покрытие надежно защищает конструкционную сталь от атмосферной влаги и коррозии. Главное условие — отсутствие глубоких сколов краски до чистого металла при монтаже и использование оцинкованного или нержавеющего крепежа.
Какой запас по нагрузке необходимо закладывать при расчете полок?
Для статичных грузов (архивы, коробки с товаром) рекомендуется коэффициент запаса 1.3–1.5. Для зон с вибрацией или вероятностью неравномерного распределения массы (мастерские, насосные узлы, гаражи) запас прочности должен составлять не менее 1.8–2.0 от расчетной массы.
Чем отличаются цельноштампованные кронштейны от сварных?
Цельноштампованные кронштейны формуются из единого листа металла с выдавленным ребром жесткости, они эстетичны и оптимальны для нагрузок до 80–120 кг. Сварные кронштейны изготавливаются из профильной трубы или полосы со стальным диагональным раскосом и предназначены для тяжелых нагрузок до 250–400 кг на пару.
Вывод
Стальной окрашенный кронштейн — надежное и долговечное решение для организации хранения и монтажа инженерных коммуникаций. Для безотказной службы выбирайте толщину стали от 2 мм, соблюдайте соответствие вылета плеча габаритам полки и используйте проверенные анкерные системы от надежных поставщиков.
