Вытяжные заклепки DIN 7337 — незаменимый крепеж для неразъемного соединения тонколистового металла, профнастила, фасадных кассет и воздуховодов при одностороннем доступе. Разбираем точные размеры, таблицу подбора длины гильзы под толщину пакета, прочность на срез и правила монтажа в условиях Казахстана.
При монтаже вентилируемых фасадов, установке фасонных элементов кровли, сборке водостоков и каркасных конструкций часто отсутствует доступ к обратной стороне соединяемых деталей. В таких узлах стандартный болтовой крепеж неприменим, а саморезы не всегда выдерживают вибрационные и ветровые нагрузки.
Вытяжная заклепка стандарта DIN 7337 (ISO 15977 / ISO 15979) решает эту проблему за счет создания прочного неразъемного соединения при доступе только с лицевой стороны. Однако неправильный расчет длины гильзы или ошибки в подборе сверла приводят к люфту, срезу сердечника и коррозионному разрушению узла.

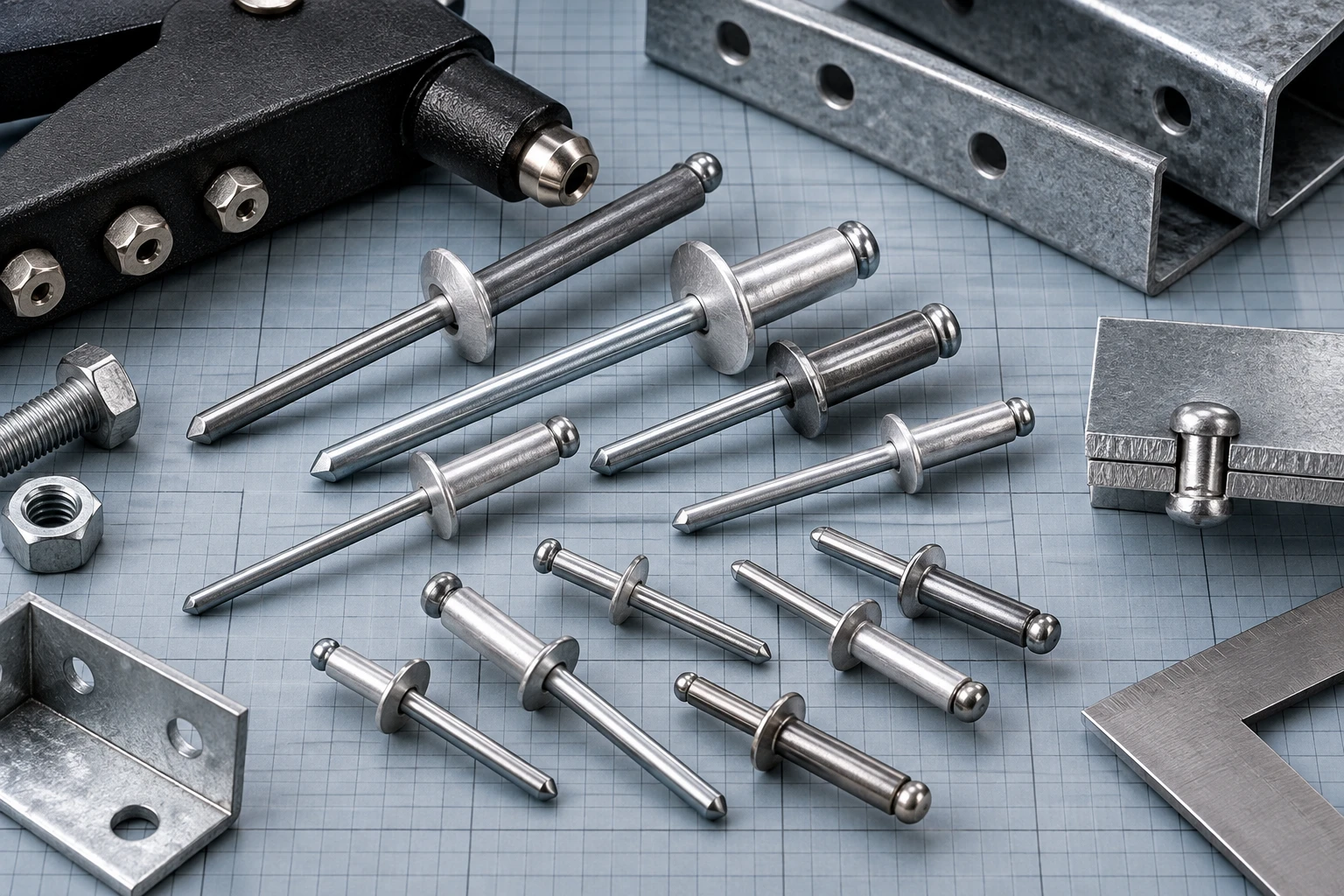

Конструкция и принцип работы вытяжной заклепки DIN 7337
Крепежный элемент состоит из двух базовых деталей: пустотелой гильзы (тела) с закладной головкой и вытяжного стержня (сердечника) с утолщенной головкой на конце.
- Гильза (корпус): пластичная трубка из алюминия, оцинкованной углеродистой или нержавеющей стали, которая деформируется при установке и формирует замыкающую головку с тыльной стороны;
- Сердечник (стержень): прочный стальной стержень со сформированной шейкой отрыва, передающий тяговое усилие от заклепочника на гильзу;
- Закладная головка: плоский стандартный бортик (купольный), увеличенный широкий бортик (для мягких материалов) или потайной бортик (для сборки заподлицо).
При вытягивании стержня ручным, аккумуляторным или пневматическим заклепочником утолщенная головка стержня втягивается в гильзу, раздавая ее в стороны и прижимая листы друг к другу. По достижении расчетного усилия сердечник обламывается в проточке, надежно запираясь внутри гильзы.
Комбинации материалов: как исключить гальваническую коррозию
В климатических условиях Казахстана — с резкими температурными перепадами и влажностью — критически важно подбирать материалы заклепки под металл соединяемых конструкций. Контакт разнородных металлов вызывает электрохимическую коррозию, разрушающую соединение за 1–2 сезона.
- Алюминий / Оцинкованная сталь (Al/St): самый распространенный вариант для вентиляционных коробов, фасонных элементов кровли, жестяных работ и ненагруженных кожухов. Отличается легким монтажом и доступной ценой;
- Сталь / Сталь (St/St): цельностальная оцинкованная заклепка с высокой несущей способностью на срез и разрыв. Применяется для несущих фасадных кронштейнов, каркасов, металлической мебели и ограждений;
- Алюминий / Нержавеющая сталь (Al/A2): гильза из алюминия с коррозиестойким сердечником для фасадных облицовок и влажных помещений;
- Нержавеющая сталь / Нержавеющая сталь (A2/A2 или A4/A4): максимальная прочность и кислотостойкость для пищевых производств, химических цехов и ответственных фасадных подсистем.
Для надежной фиксации деталей комбинируйте заклепочные соединения со стандартными резьбовыми узлами, используя качественные болты DIN 933 и плоские шайбы DIN 125.
Таблица типоразмеров, толщины пакета и разрушающих нагрузок DIN 7337
Главное правило подбора заклепки: длина гильзы $L$ должна быть равна суммарной толщине соединяемых листов $S$ плюс запас на формирование замыкающей головки (обычно равен диаметру заклепки $d$ плюс 1.5–2 мм).
| Диаметр заклепки $d$, мм | Диаметр сверла, мм | Длина гильзы $L$, мм | Толщина пакета (Grip range), мм | Нагрузка на срез Al/St, Н | Нагрузка на разрыв Al/St, Н | Нагрузка на срез St/St, Н |
|---|---|---|---|---|---|---|
| 3.0 | 3.1 – 3.2 | 6.0 | 1.5 – 3.0 | 500 | 700 | 900 |
| 3.2 | 3.3 – 3.4 | 8.0 | 3.0 – 5.0 | 600 | 850 | 1100 |
| 3.2 | 3.3 – 3.4 | 12.0 | 7.0 – 9.0 | 600 | 850 | 1100 |
| 4.0 | 4.1 – 4.2 | 8.0 | 2.5 – 4.5 | 950 | 1300 | 1700 |
| 4.0 | 4.1 – 4.2 | 12.0 | 6.5 – 8.5 | 950 | 1300 | 1700 |
| 4.0 | 4.1 – 4.2 | 16.0 | 10.5 – 12.5 | 950 | 1300 | 1700 |
| 4.8 | 4.9 – 5.0 | 10.0 | 3.5 – 6.0 | 1450 | 2000 | 2600 |
| 4.8 | 4.9 – 5.0 | 16.0 | 9.5 – 12.0 | 1450 | 2000 | 2600 |
| 4.8 | 4.9 – 5.0 | 21.0 | 14.0 – 17.0 | 1450 | 2000 | 2600 |
| 5.0 | 5.1 – 5.2 | 12.0 | 5.5 – 8.0 | 1600 | 2200 | 2900 |
| 6.4 | 6.5 – 6.6 | 18.0 | 9.5 – 13.0 | 2800 | 3800 | 4800 |
Пошаговая технология правильного монтажа
Соблюдение базовых монтажных регламентов гарантирует герметичность и проектную прочность узла на протяжении всего срока эксплуатации здания.
- Разметка и сверление: диаметр отверстия должен быть строго на 0.1–0.2 мм больше внешнего диаметра гильзы. Слишком узкое отверстие сотрет цинковое покрытие, а слишком широкое приведет к перекосу и снизит прочность узла на 40–50%;
- Очистка отверстия: удалите металлическую стружку и заусенцы между сопрягаемыми поверхностями, чтобы листы плотно прилегали друг к другу без зазора;
- Установка заклепки: вставьте гильзу в отверстие до упора закладного буртика в лицевую поверхность листа;
- Позиционирование инструмента: наденьте насадку заклепочника на сердечник и прижмите наконечник строго перпендикулярно плоскости монтажа (угол 90°);
- Сжатие и отрыв: плавно сожмите рукоятки инструмента (или нажмите курок аккумуляторного пистолета). Убедитесь, что стержень обломился внутри корпуса, а не снаружи.
Если для монтажа тонких листовых материалов вам также требуются самосверлящие винты, ознакомьтесь с руководством про саморезы с прессшайбой.
Типичные ошибки при работе с заклепками DIN 7337
На строительных объектах в Алматы монтажники нередко сталкиваются с браком соединений из-за пренебрежения допусками и технологией.
- Слишком короткая заклепка: сердечник вырывается до полного формирования замыкающей головки, соединение мгновенно распадается при первой ветровой нагрузке;
- Слишком длинная гильза: головка формируется далеко за пределами пакета, листы металла свободно скользят и дребезжат;
- Монтаж под углом: перекос заклепочника приводит к неполному расклепыванию гильзы и обрыву стержня выше уровня буртика, что создает травмоопасный острый край;
- Неправильный диаметр сверла: при разбитом сверле буртик заклепки вдавливается внутрь отверстия, деформируя тонкий лист профнастила.
Часто задаваемые вопросы (FAQ)
Какой зазор между диаметром заклепки и отверстием считается допустимым?
Оптимальный припуск составляет 0.1–0.2 мм. Например, для заклепки диаметром 4.0 мм используется сверло 4.1 или 4.2 мм. Превышение зазора более 0.3 мм критически снижает несущую способность соединения.
В чем разница между заклепками со стандартным и широким бортиком?
Стандартный бортик (диаметр буртика около $2d$) предназначен для жестких металлических листов. Широкий бортик (диаметр буртика до 14–16 мм) распределяет прижимное усилие по большей площади и используется для крепления хрупких, мягких или композитных фасадных панелей, предотвращая продавливание материала.
Можно ли использовать алюминиевые заклепки для крепления стальных фасадных кронштейнов?
Нет, для несущих силовых каркасов вентилируемых фасадов строительные нормы РК требуют применять исключительно цельностальные (St/St) или нержавеющие (A2/A2) заклепки диаметром от 4.8 мм с подтвержденными испытаниями на срез и отрыв.
Как удалить неправильно установленную заклепку?
Для демонтажа аккуратно высверлите закладную головку заклепки сверлом того же диаметра, которым сверлилось отверстие (например, 4.0 мм для заклепки 4.0 мм), после чего выбейте оставшуюся часть гильзы бородком или пробойником.
Вывод
Вытяжные заклепки DIN 7337 — быстрый, надежный и технологичный способ соединения листового проката при фасадных, кровельных и монтажных работах. Ключ к надежному узлу — точный подбор диаметра, длины гильзы под толщину пакета и соблюдение соосности сверления.
Компания «АТЛАНТ МЕТАЛЛ» поставляет сертифицированный вытяжной крепеж, метизы и листовой металлопрокат со склада в Алматы с оперативной доставкой по всем регионам Казахстана. Наши инженеры помогут рассчитать проектный объем крепежа и укомплектуют объект под ключ.
