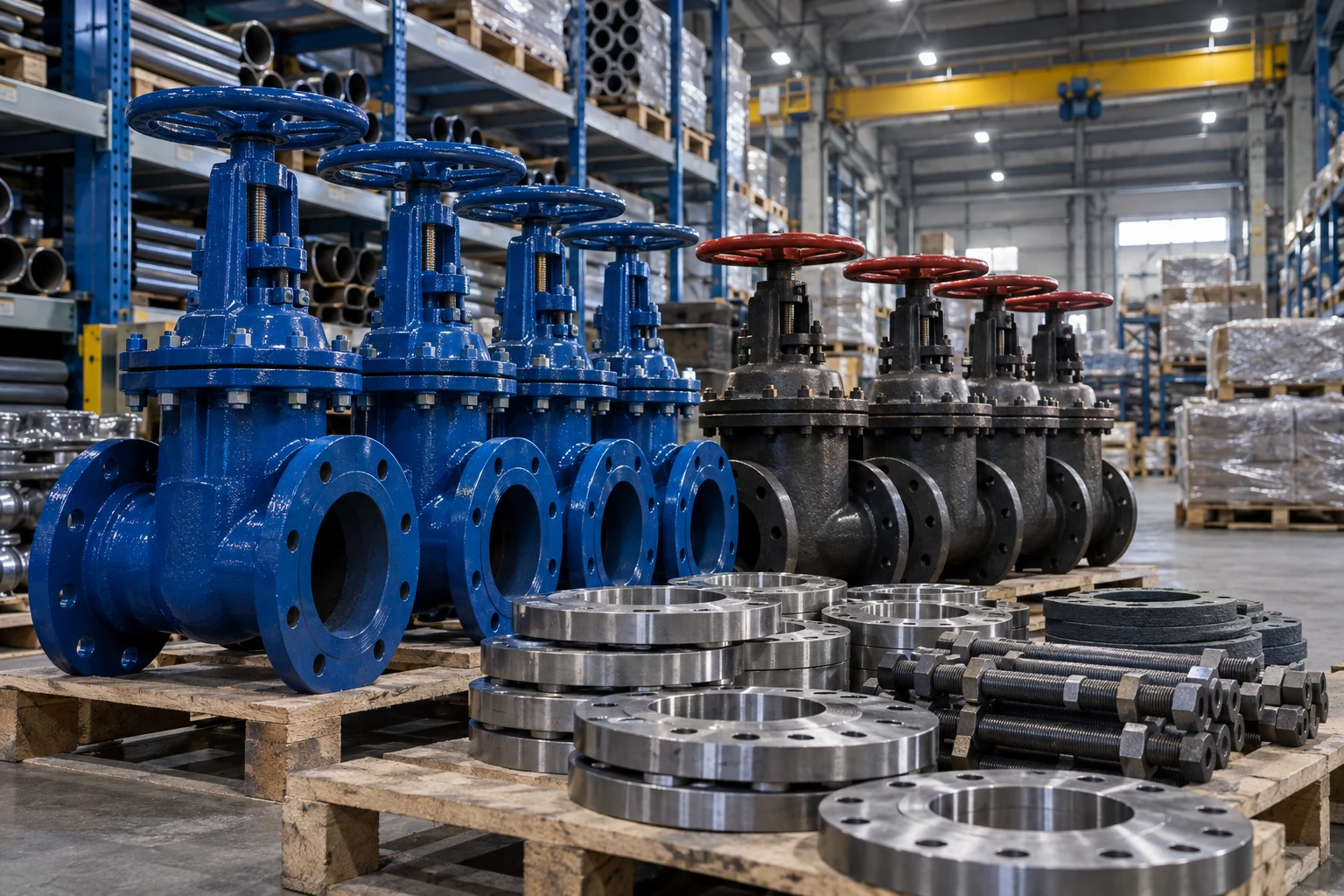

Задвижки клиновые 30с41нж и 30ч6бр: подбор Ду 50–300, давление Ру 10/16, строительная длина и монтаж в Казахстане

На магистральных сетях отопления, в узлах ввода тепловых пунктов (ИТП/ЦТП) и на промышленных объектах Казахстана клиновые задвижки остаются самым востребованным типом запорной арматуры. При диаметрах от Ду 50 до Ду 300 они обеспечивают минимальное гидравлическое сопротивление и прямоточный проход рабочей среды.

При проектировании и закупке снабженцы чаще всего выбирают между двумя проверенными позициями: стальной задвижкой 30с41нж и чугунной 30ч6бр. Ошибка в материале корпуса или классе давления оборачивается разрывом фланцев при гидроударе или протечками по сальнику в первый же отопительный сезон.

Чем отличаются стальная задвижка 30с41нж и чугунная 30ч6бр

Обозначение арматуры расшифровывается по общепринятой таблице ЦКБА. Цифра 30 указывает на тип арматуры (задвижка), 41 и 6 — номер конструктивной модели, а буквы определяют материалы корпуса и уплотнительных поверхностей в затворе.

Разница между ними определяет допустимые условия эксплуатации и надежность системы:

• Задвижка 30ч6бр (чугунная): корпус отливается из серого чугуна СЧ20, уплотнительные кольца седла и дисков выполнены из латуни или бронзы (индекс «бр»). Рассчитана на давление Ру 10 (1.0 МПа) или Ру 16 (1.6 МПа) при температуре среды до +225 °C. Применяется на воде и паре в закрытых отапливаемых помещениях;
• Задвижка 30с41нж (стальная): корпус изготовлен из литой углеродистой стали 20Л или 25Л, наплавка седел выполнена из коррозионностойкой нержавеющей стали (индекс «нж»). Работает при давлении до Ру 16 (1.6 МПа) в температурном диапазоне от -40 °C до +425 °C на воде, паре, неагрессивных нефтепродуктах и природном газе.

Серый чугун чувствителен к ударным нагрузкам, изгибающим напряжениям и отрицательным температурам. Если в Алматы или северных регионах Казахстана задвижка монтируется в неотапливаемой камере, колодце или на надземном компенсаторе, чугунную 30ч6бр использовать нельзя — при замерзании остатков конденсата корпус раскалывается. В таких узлах устанавливают исключительно стальную 30с41нж.

Конструкция клина и шпинделя: почему задвижка не регулирует поток

Обе модели оснащены выдвижным шпинделем. Ходовая резьбовая пара вынесена из зоны протока рабочей среды и находится в бугельном узле снаружи корпуса. Это исключает коррозию ходовой резьбы от контакта с теплоносителем и позволяет регулярно смазывать шток через масленку.

По типу запирающего элемента применяются следующие решения:

• Двухдисковый клин (в 30ч6бр): состоит из двух независимых дисков, раздвигаемых внутренним клиновым грибком. Диски самоустанавливаются по углам седел корпуса, снижая вероятность заклинивания при умеренных температурных деформациях;
• Упругий или жесткий клин (в 30с41нж): обеспечивает плотное прилегание нержавеющих поверхностей и класс герметичности «А» или «В» по ГОСТ 9544-2015, выдерживая высокие перепады давления.

Критически важное правило: клиновая задвижка предназначена исключительно для двух крайних положений — «полностью открыто» или «полностью закрыто». Попытка дросселировать расход теплоносителя, приоткрыв задвижку наполовину, приводит к возникновению высокоскоростной струи и кавитации. Поток вымывает уплотнительные кромки (эффект промоины), диски начинают вибрировать и разбивают направляющие пазы корпуса, после чего задвижка теряет герметичность.

Для плавной регулировки расхода и балансировки веток используют специализированные клапаны или регулирующие затворы, а для быстрого ручного перекрытия на малых и средних диаметрах применяют стальные шаровые краны 11с67п.

Таблица размеров, строительной длины и веса задвижек Ду 50–300

Строительная длина (расстояние между торцами фланцев $L$) регламентируется ГОСТ 3706-93. Это ключевой параметр при замене отслужившей арматуры без переварки существующего трубопровода.

Номинальный диаметр, Ду (мм)	Тип задвижки	Давление Ру (МПа / бар)	Строительная длина L (мм)	Высота H в открытом виде (мм)	Масса (кг)	Крепеж: отверстий × резьба болтов	Максимальная рабочая температура (°C)
Ду 50	30ч6бр / 30с41нж	1.0 / 1.6	180	345 / 390	16.5 / 18.0	4 × М16	+225 / +425
Ду 65	30ч6бр / 30с41нж	1.0 / 1.6	200	390 / 440	22.0 / 23.5	4 × М16	+225 / +425
Ду 80	30ч6бр / 30с41нж	1.0 / 1.6	210	440 / 510	27.5 / 29.0	4 × М16 (8 × М16 на Ру16)	+225 / +425
Ду 100	30ч6бр / 30с41нж	1.0 / 1.6	230	515 / 590	37.0 / 39.5	8 × М16	+225 / +425
Ду 125	30ч6бр / 30с41нж	1.0 / 1.6	250	620 / 700	54.0 / 58.0	8 × М16	+225 / +425
Ду 150	30ч6бр / 30с41нж	1.0 / 1.6	280	710 / 810	72.0 / 76.0	8 × М20	+225 / +425
Ду 200	30ч6бр / 30с41нж	1.0 / 1.6	330	890 / 1020	115.0 / 128.0	8 × М20 (12 × М20 на Ру16)	+225 / +425
Ду 250	30ч6бр / 30с41нж	1.0 / 1.6	450	1120 / 1290	178.0 / 205.0	12 × М20 (12 × М24 на Ру16)	+225 / +425
Ду 300	30ч6бр / 30с41нж	1.0 / 1.6	500	1310 / 1520	260.0 / 295.0	12 × М20 (12 × М24 на Ру16)	+225 / +425

Обратите внимание: при переходе с чугунных задвижек на стальные на диаметрах Ду 200–300 совпадает строительная длина $L$, но увеличивается высота вылета шпинделя $H$. Учитывайте этот габарит, чтобы шпиндель не уперся в перекрытие тепловой камеры или соседние кабельные лотки.

Подбор ответных фланцев, прокладок и крепежа

Для монтажа клиновых задвижек на объектах Казахстана используют стальные плоские и воротниковые фланцы ГОСТ 33259-2015. При подборе комплекта соблюдают требования к геометрии уплотнительных поверхностей и расчетному давлению:

• Тип фланцев: для давления до 1.0–1.6 МПа подходят плоские приварные фланцы (Тип 01). На магистралях с повышенными вибрациями и температурами выше +200 °C рекомендованы воротниковые фланцы (Тип 11);
• Уплотнительные прокладки: стандартное решение для горячей воды и пара — паронитовые прокладки марки ПОН-Б толщиной 2–3 мм. Для агрессивных сред и высоких давлений применяют прокладки из терморасширенного графита (ТРГ) с защитными кольцами из нержавеющей стали. Резиновые прокладки (ТМКЩ) допускаются только на холодной воде до +80 °C;
• Крепеж: болты или резьбовые шпильки с гайками класса прочности не ниже 5.8 (для систем отопления) или 8.8 (для пара и промышленных трубопроводов). Длина шпильки подбирается так, чтобы после затяжки гайки оставалось 2–3 свободных витка резьбы.

На трубопроводах диаметром от Ду 150 с частым циклом переключений ручное управление маховиком требует значительных физических усилий. Для автоматизации таких узлов на бугель монтируют адаптеры под электроприводы для запорной арматуры.

5 критических ошибок при монтаже клиновых задвижек

Опыт шефмонтажа и анализа аварийных ситуаций показывает, что 80% отказов задвижек происходят из-за нарушения технологии монтажа:

1. Монтаж шпинделем вниз. Задвижку разрешено монтировать шпинделем вертикально вверх или с отклонением до 90° в горизонтальную плоскость. Установка маховиком вниз категорически запрещена: вся окалина, шлам и твердые частицы из трубы скапливаются в сальниковой полости, вызывая заклинивание штока и быстрый износ сальника.
2. Устранение зазора затягиванием болтов. Если торцы труб не соосны или монтажный зазор больше расчетного, запрещено «притягивать» фланцы болтами. Изгибающее напряжение разрушает хрупкий чугунный корпус 30ч6бр (лопаются монтажные ушки) или вызывает деформацию корпуса стальной 30с41нж, из-за чего клин намертво клинит в седле.
3. Сварочные работы рядом с установленной задвижкой. Приварка фланцев к трубе вплотную к корпусу задвижки передает тепловой удар на седла. Корпус нагревается неравномерно, уплотнительные кольца теряют геометрию, а резина или графит сальника выгорают. Сварку выполняют на прихватках, после чего арматуру снимают, обваривают фланцы с двух сторон и остужают стык.
4. Отсутствие предварительной промывки трубы. Строительный мусор, сварочный грат и куски электродов, оставшиеся в магистрали, при первом же закрытии попадают между клином и седлом. На зеркале наплавки остаются глубокие задиры. Перед установкой задвижки линию продувают или ставят перед узлом фланцевые сетчатые фильтры ФСФ.
5. Использование рычагов и «ломов» для затяжки маховика. Если задвижка не перекрывает поток до конца, причина — шлам под клином или износ наплавки. Удлинение плеча маховика трубой приводит к срезу резьбы на шпинделе или поломке ходовой гайки. Правильное действие — приоткрыть клин, промыть поток среды и повторно плавно закрыть маховик усилием рук.

Особенности эксплуатации в климатических условиях Казахстана

Резкие перепады температур от -35 °C зимой до +40 °C летом в регионах Центрального и Северного Казахстана предъявляют жесткие требования к теплоизоляции арматурных узлов.

При сезонных остановках систем теплоснабжения и опорожнении магистралей в нижних полостях корпуса задвижек скапливается остаточная вода. Если задвижка установлена в неотапливаемом колодце, замерзающий лед разрывает корпус по донной части. Перед наступлением морозов проверяют дренаж камер и полностью продувают отключенные участки сжатым воздухом.

Сальниковый узел требует регулярного осмотра. При первых признаках подтекания теплоносителя по штоку нельзя затягивать болты сальниковой втулки до упора с перекосом. Подтяжку выполняют поочередно на четверть оборота с двух сторон, проверяя свободное вращение маховика.

Чек-лист входного контроля перед установкой на объекте

При приемке партии задвижек на склад или строительную площадку проверьте ключевые параметры:

• Маркировка на корпусе: проверьте четкость литья — должны быть указаны Ду, Ру, марка материала (сталь 20Л или чугун СЧ20), товарный знак завода-изготовителя;
• Паспорт и сертификат: сверьте заводской серийный номер с паспортом, проверьте отметку ОТК о прохождении гидроиспытаний на герметичность по ТР ТС 010/2011 и 032/2013;
• Плавность хода: сделайте 2–3 полных цикла открытия и закрытия шпинделя маховиком — движение должно быть равномерным, без рывков, заеданий и люфта клина;
• Зеркало фланцев: на уплотнительных поверхностях не должно быть радиальных царапин, раковин литья и забоин от транспортировки;
• Защитные заглушки: торцы задвижки должны быть закрыты транспортировочными пластиковыми или деревянными заглушками для защиты внутренней полости от пыли и песка.

Часто задаваемые вопросы (FAQ)

Можно ли регулировать поток теплоносителя задвижкой 30с41нж, приоткрыв ее наполовину?

Нет, клиновая задвижка не является регулирующей арматурой. При частичном открытии клин испытывает вибрационные нагрузки от турбулентного потока, направляющие пазы разбиваются, а высокоскоростная струя с твердыми частицами быстро разрушает нержавеющую наплавку седел. Задвижка должна работать строго в положениях «полностью открыто» или «полностью закрыто».

Почему чугунная задвижка 30ч6бр дешевле стальной 30с41нж и где ее нельзя ставить?

Серый чугун СЧ20 технологичнее в литье и дешевле углеродистой стали 20Л, а латунные кольца проще в механической обработке. Однако чугун хрупок при изгибе, не держит гидроудары и разрушается при отрицательных температурах. Задвижки 30ч6бр запрещено устанавливать на надземных открытых трубопроводах, на газопроводах, а также на магистралях с рабочим давлением выше 1.0 МПа (10 бар) при нестабильном температурном режиме.

Как определить, требуется ли электропривод для задвижки Ду 150 или Ду 200?

Электропривод устанавливают в трех случаях: при необходимости дистанционного или автоматического управления с диспетчерского пульта, при времени аварийного перекрытия менее 1–2 минут, а также если крутящий момент на маховике при рабочем перепаде давления превышает допустимые нормы ручного труда (более 250–300 Н·м на диаметрах Ду 200–300).

Какой класс герметичности затвора требуется для тепловых сетей по нормам РК?

Для водяных тепловых сетей и узлов учета по ГОСТ 9544-2015 стандартом является класс герметичности «А» (видимые протечки отсутствуют) или класс «В» (минимально допустимая норма капельной утечки). Стальные задвижки 30с41нж обеспечивают класс А и В, тогда как чугунные 30ч6бр с латунным уплотнением чаще всего соответствуют классу «С» или «D».

Совпадают ли фланцы на задвижках 30с41нж и 30ч6бр при одинаковом Ду?

При давлении Ру 10 (1.0 МПа) на диаметрах до Ду 150 присоединительные размеры фланцев (наружный диаметр, диаметр центров отверстий, количество и диаметр болтов) у 30с41нж и 30ч6бр идентичны по ГОСТ 33259-2015. Однако на диаметрах Ду 200 и выше при переходе на рабочее давление Ру 16 (1.6 МПа) у стальной задвижки увеличивается количество крепежных отверстий (с 8 до 12), что требует установки соответствующих ответных фланцев на Ру 16.
