При прокладке воздуховодов, систем пожаротушения, кабельных лотков и технологических трубопроводов монтажники чаще всего используют забивные анкеры (drop-in anchor) и латунные цанги. Этот крепеж удерживает тяжелые подвесные конструкции за счет расклинивания внутри бетона или полнотелого кирпича при вкручивании резьбовой шпильки или болта.

В условиях сейсмической активности в Алматы и южных регионах Казахстана правильный выбор типа анкера и глубина его посадки напрямую определяют безопасность инженерных сетей здания. Ошибки при бурении или неполный расклин сердечника приводят к сползанию и обрушению подвесов под рабочей вибрацией.

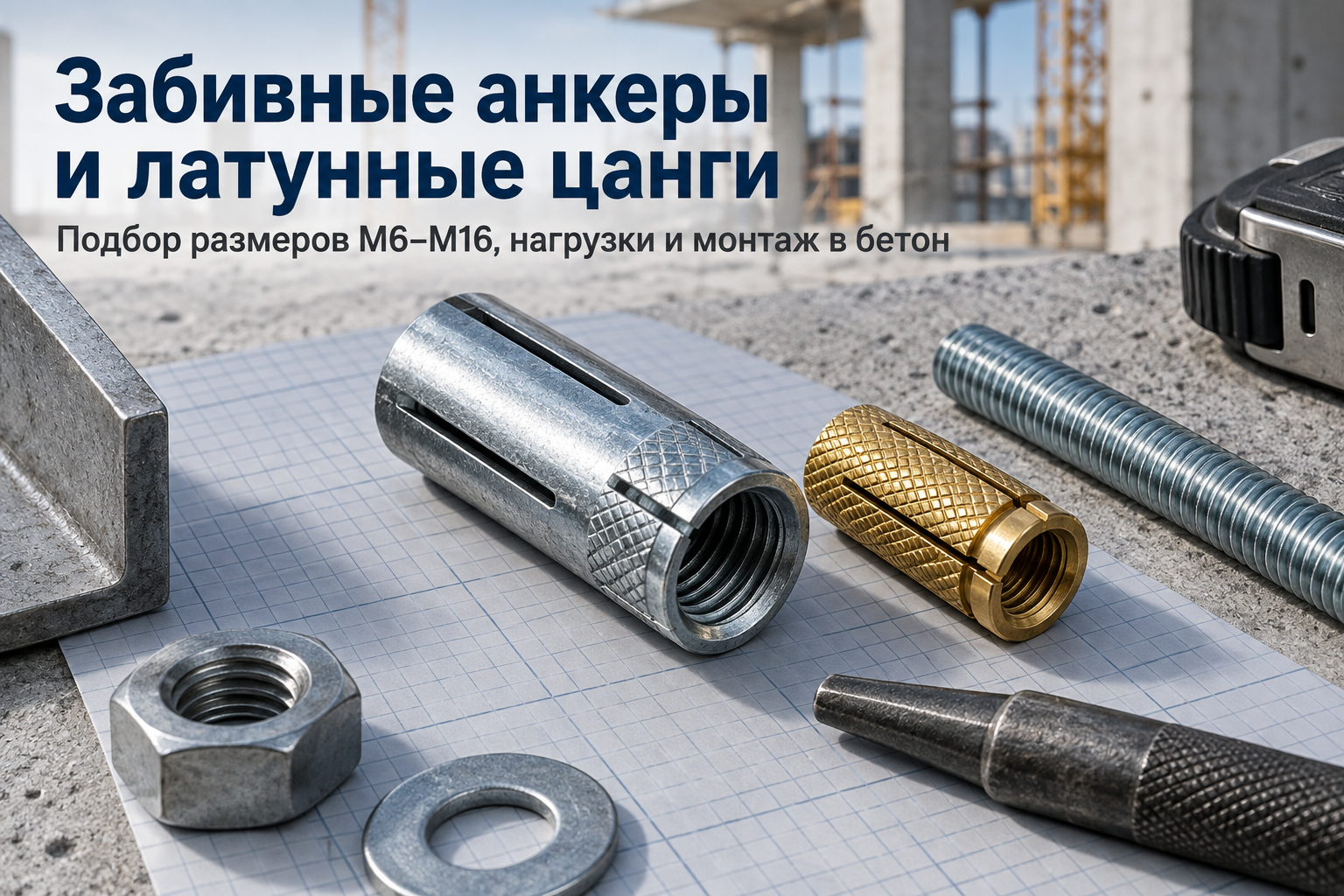

Конструктивные различия: стальной забивной анкер vs латунная цанга

На строительных объектах Казахстана применяются две принципиально разные разновидности компактных анкеров с внутренней метрической резьбой. Они отличаются материалом, принципом распора и допустимой несущей способностью.

• Стальной забивной анкер (Drop-in Anchor): гладкая стальная гильза с оцинкованным покрытием, внутренней резьбой и продольными прорезями в нижней части. Внутри гильзы находится конусный сердечник (пуля), который перед вкручиванием шпильки забивается специальным ударным пробойником (ручным бойком).
• Латунная цанга (распорный дюбель): гильза из пластичной латуни с коническим внутренним отверстием, резьбой и наружным сетчатым рифлением. Расклинивание происходит автоматически в момент вкручивания резьбового элемента (шпильки или болта) без использования предварительного пробойника.

Стальной анкер предназначен для тяжелых нагрузок в плотном бетоне (класса B20–B40), тогда как латунная цанга отлично подходит для легких и средних нагрузок, а также для монтажа в полнотелый кирпич и плотный природный камень.

Таблица параметров и рабочих нагрузок забивных анкеров

Для надежного крепления инженерных коммуникаций диаметр бура должен строго соответствовать внешнему диаметру гильзы, а глубина отверстия — обеспечивать установку анкера заподлицо с поверхностью базового основания.

При использовании в связке с крепежом всегда проверяйте класс прочности резьбовой шпильки. Рекомендуется использовать резьбовые шпильки DIN 975 и DIN 976 классом не ниже 5.8 или 8.8.

Пошаговая технология монтажа стального забивного анкера

Главная причина вырывания забивного анкера — неправильная последовательность установки, когда монтажники пытаются расклинить внутренний сердечник за счет закручивания самой шпильки. Для стального анкера это грубейшая ошибка.

1. Сверление отверстия: бур перфоратора выставляется строго перпендикулярно базовой плите без радиального биения патрона.
2. Очистка полости: пыль и шлам выдуваются ручной помпой или продувочным пистолетом компрессора, после чего отверстие очищается проволочным ершом.
3. Установка анкера: гильза вставляется в отверстие заподлицо с поверхностью бетона. Допускается легкое осаживание молотком через деревянную проставку.
4. Расклинивание сердечника: в отверстие вставляется калиброванный ручной пробойник (оправка) и наносится несколько энергичных ударов молотком до упора сердечника. Раздвинутые лепестки намертво фиксируются в бетоне.
5. Вкручивание шпильки: резьбовая шпилька или болт вкручивается на глубину не менее 80–100% длины внутренней резьбы анкера и контрится гайкой с шайбой.

Если подвешиваются магистральные трубопроводы отопления или водоснабжения, для компенсации температурных расширений и гашения вибраций применяют трубные сантехнические хомуты с резиновым уплотнителем EPDM.

Особенности применения латунных цанг

Латунь не подвержена коррозии во влажных подвалах, насосных станциях и в условиях переменной влажности, характерной для межсезонья в Казахстане. Кроме того, латунные цанги компактнее и требуют меньшей глубины сверления.

При монтаже латунной цанги расклинивающий боёк не нужен. Резьбовая шпилька, заходя в конусную внутреннюю полость, раздвигает четырехсегментную наружную рубашку с насечками, вдавливая ее в стенки шпура.

Для исключения проскальзывания цанги в кирпичной кладке не используйте перфоратор в ударном режиме — бурение пустотелого или керамического кирпича выполняется только в режиме безударного сверления.

Критические ошибки при монтаже забивного крепежа

На строительных площадках Алматы инженеры технадзора регулярно выявляют типовые нарушения технологии анкеровки:

• Использование разбитого бура: разбитый бур создает отверстие диаметром на 1–1.5 мм больше нормы, из-за чего анкер прокручивается и не создает достаточного распорного усилия.
• Отказ от ручного пробойника для стальных анкеров: попытка расклинить анкер винтом не сдвигает стальной клин, и крепеж вылетает при первой же статической нагрузке.
• Недостаточная глубина вкручивания шпильки: если шпилька закручена всего на 2–3 витка резьбы, при динамических нагрузках происходит срыв витков.
• Монтаж в край плиты перекрытия: минимальное расстояние от центра анкера до края бетонной конструкции должно составлять не менее 2–3 глубин анкеровки во избежание откола угла бетона.
• Превышение момента затяжки: чрезмерное усилие накидного ключа может сорвать внутреннюю резьбу гильзы, особенно в мягких латунных цангах.

Рекомендации по закупке и контролю качества на объекте

При комплектации объекта проверяйте геометрию гильз, чистоту внутренней метрической резьбы и наличие защитного цинкового слоя толщиной от 5–8 мкм. Дешевые безымянные анкеры часто имеют несимметричные прорези лепестков, что приводит к перекосу сердечника при ударе.

На складе АТЛАНТ МЕТАЛЛ в Алматы в постоянном наличии представлены стальные забивные анкеры и латунные цанги от М6 до М16, а также сопутствующий крепеж: гайки, шайбы, высокопрочные шпильки и анкерные группы для тяжелых металлоконструкций, включая клиновые анкеры для бетона. Доступна оперативная отгрузка и комплектация строительных объектов по всему Казахстану с предоставлением сертификатов соответствия.

FAQ (Часто задаваемые вопросы)

Вывод

Стальные забивные анкеры и латунные цанги — надежное и технологичное решение для монтажа подвесных систем вентиляции, кабельных трасс и трубопроводов в Казахстане. Соблюдение технологии бурения, обязательная продувка шпуров и применение штатного инструмента для расклинивания гарантируют долговечность крепежного узла даже в сейсмоопасных районах.
