Транспортировка вязких нефтепродуктов требует постоянного подогрева. Разбираем, как правильно применять стальные ВГП трубы для создания коаксиальных систем «труба в трубе» на асфальтобетонных заводах и в котельных.

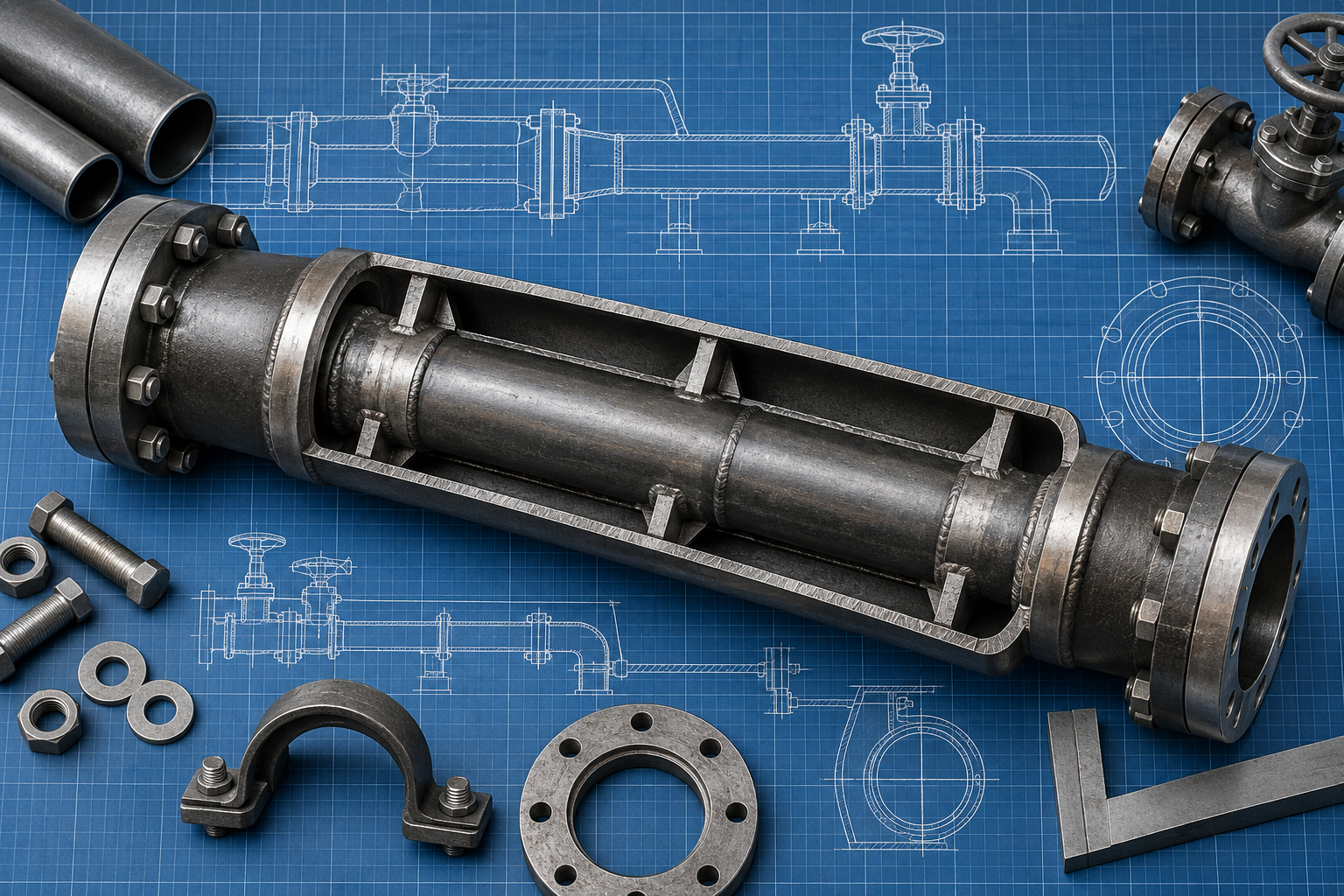

Транспортировка вязких сред, таких как дорожный битум или топочный мазут, на асфальтобетонных заводах (АБЗ) и в промышленных котельных Казахстана требует поддержания высокой температуры продукта. При падении температуры ниже критической отметки нефтепродукты застывают, полностью блокируя магистраль. Для решения этой задачи монтируются коаксиальные системы обогрева по принципу «труба в трубе», где внутренний канал подает продукт, а внешний — теплоноситель (пар или термальное масло).
Водогазопроводные стальные трубы (ВГП) по ГОСТ 3262-75 регулярно применяются в таких узлах благодаря своей доступности, хорошей свариваемости и способности выдерживать температурные расширения. В условиях резких континентальных перепадов температур в Алматы и других регионах РК, к выбору толщины стенки и качеству сварных швов предъявляются жесткие требования.
Выбор труб ВГП для коаксиальных систем обогрева
Система «труба в трубе» состоит из продуктопровода и тепловой рубашки. ВГП трубы могут выступать как в роли внутренней магистрали (для небольших объемов перекачки), так и в роли наружного кожуха.
- Продуктопровод (внутренняя труба). Испытывает давление насосов, перекачивающих вязкую среду (обычно до 0,6–1,0 МПа). Здесь применяются усиленные ВГП трубы с максимальной толщиной стенки.
- Тепловая рубашка (наружная труба). Работает под давлением пара или горячего масла (обычно до 0,3–0,5 МПа). Важно обеспечить достаточный кольцевой зазор для циркуляции теплоносителя.
- Центрирующие элементы. Для предотвращения провисания внутренней трубы внутри наружной привариваются специальные металлические «сухари» или направляющие ребра из полосовой стали.
Сортамент и расчет диаметров для битумопроводов
Правильный подбор диаметров исключает гидравлические удары и обеспечивает равномерный прогрев мазута или битума. Разница между наружным диаметром внутренней трубы и внутренним диаметром наружной должна составлять не менее 15–20 мм на сторону.
| Узел битумопровода | Рекомендуемый условный проход (Ду), мм | Серия трубы ВГП (ГОСТ 3262-75) | Назначение в системе |
|---|---|---|---|
| Локальная подача к дозаторам | Ду 40 – Ду 50 | Усиленная (толщина 3,5 - 4,0 мм) | Внутренняя труба (продукт) |
| Рубашка для локальной подачи | Ду 80 | Обыкновенная (толщина 4,0 мм) | Наружная труба (теплоноситель) |
| Магистраль от хранилища | Ду 80 – Ду 100 | Усиленная (толщина 4,0 - 4,5 мм) | Внутренняя труба (продукт) |
| Рубашка магистрали | Ду 125 – Ду 150 (электросварная) | Обыкновенная (толщина 4,5 - 5,0 мм) | Наружная труба (теплоноситель) |
Специфика монтажа и частые ошибки
Монтаж битумопроводов из ВГП труб — сложный технологический процесс. Обычные сантехнические подходы здесь не работают из-за высоких температур (битум греют до 140–160 °C, термальное масло — до 200 °C).
Первая критическая ошибка — жесткая фиксация обеих труб к опорам без учета линейного расширения. Внутренняя труба нагревается сильнее и удлиняется быстрее наружной. Если не предусмотреть сальниковые компенсаторы на торцах участков, сварные швы порвет в первый же месяц эксплуатации.
Вторая ошибка — некачественная проварка стыков внутренней трубы. Если шов будет с раковинами, теплоноситель (пар или масло) попадет в битум. Это приведет к вспениванию продукта, срыву работы горелок АБЗ и потенциальному пожару. Сварка продуктопровода должна выполняться аргонодуговым или качественным ручным дуговым способом с обязательным УЗК-контролем.
Компенсация температурных расширений
На протяженных эстакадах мазутных хозяйств необходимо устанавливать П-образные компенсаторы. При использовании системы «труба в трубе» компенсатор изготавливается индивидуально: сначала гнется или варится из отводов внутренняя труба, затем на нее надевается наружная рубашка увеличенного диаметра.
- Опоры трубопровода должны быть только скользящими (подвижными).
- Неподвижные опоры (мертвые точки) ставятся строго по расчету проектировщика, чтобы направить удлинение трубы в сторону компенсатора.
- Вся конструкция после опрессовки покрывается плотным слоем базальтовой теплоизоляции и защитным кожухом из оцинкованной стали.
FAQ: Вопросы по ВГП трубам на АБЗ
Можно ли использовать оцинкованные ВГП трубы для битума?
Нет. При температурах свыше 100 °C цинковое покрытие начинает деградировать. Кроме того, сварка оцинкованных труб требует удаления слоя цинка в зоне шва, что делает переплату за покрытие бессмысленной. Используются только черные стальные трубы.
Какое давление выдерживают сварные швы ВГП труб?
Согласно ГОСТ 3262-75, усиленные трубы проходят гидроиспытания на заводе под давлением 3,1 МПа (31 атм). Этого с огромным запасом хватает для систем перекачки мазута и битума, где рабочее давление редко превышает 1,0 МПа.
Как проверяют герметичность рубашки обогрева?
После сборки коаксиального участка рубашку опрессовывают водой или воздухом на давление, превышающее рабочее в 1,5 раза. Только после подтверждения герметичности и отсутствия падения давления магистраль утепляют.
Надежность асфальтобетонного завода напрямую зависит от бесперебойной подачи вяжущих материалов. Использование качественного металлопроката гарантирует отсутствие простоев в разгар строительного сезона. Склады компании АТЛАНТ МЕТАЛЛ в Алматы предлагают широкий сортамент ВГП труб обыкновенной и усиленной серии, подходящих для создания сложных промышленных трубопроводов любой конфигурации. Возможна резка в размер и оперативная комплектация объектов по всему Казахстану.
