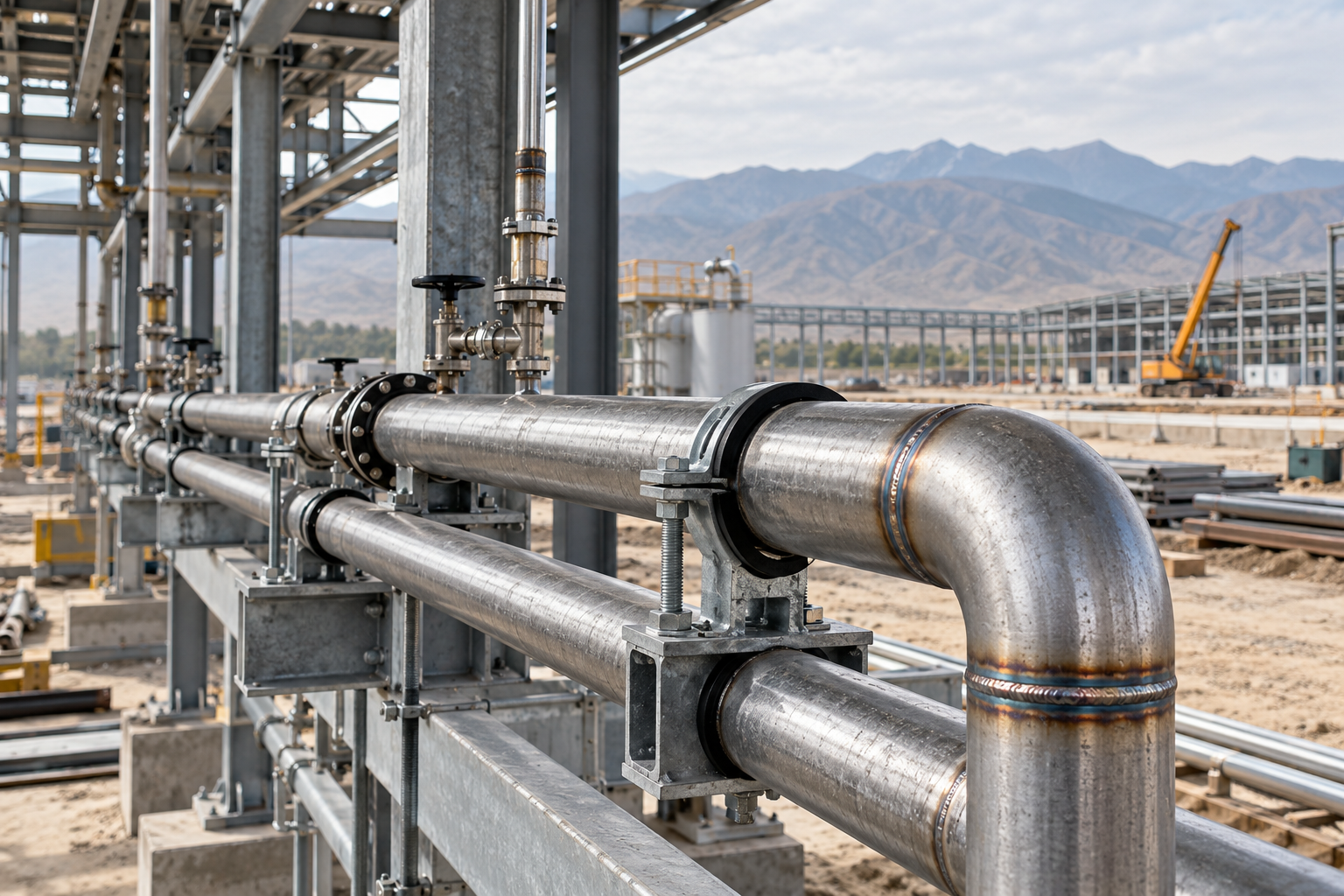

Разводка технических газов (азота, аргона, двуокиси углерода) на промышленных и сборочных предприятиях требует строгого подхода к выбору трубного проката. Разбираем, когда нормативно оправдано применение стальных труб ВГП по ГОСТ 3262-75, как рассчитать толщину стенки и выполнить монтаж без риска утечек и загрязнения рабочих сред в условиях Казахстана.
На промышленных объектах, машиностроительных заводах и в металлообрабатывающих цехах Казахстана сети централизованной подачи технических газов — азота, аргона и углекислоты — монтируются с жесткими требованиями к герметичности и чистоте внутренней полости.
Стальные водогазопроводные трубы по ГОСТ 3262-75 широко применяются на цеховых магистралях среднего и низкого давления. Правильный расчет толщины стенки и технология монтажа исключают падение давления и насыщение газа посторонними примесями.
Критерии выбора труб ВГП для распределительных сетей технических газов
Для транспортировки инертных и нейтральных газов применяются неоцинкованные и оцинкованные трубы ВГП обычной или усиленной серии. Главный фактор — рабочее давление на выходе из рампы или газификатора.
При проектировании внутрицеховых эстакад учитывают следующие параметры металлопроката:
- Группа прочности стали: для сетей с вибрационными нагрузками от компрессоров предпочтительны марки Ст2сп, Ст3сп, исключающие хрупкое разрушение;
- Исполнение по стенке: усиленная стенка (от 3.2 до 4.5 мм) выбирается для давления свыше 1.6 МПа и участков прохода через капитальные перекрытия;
- Качество внутреннего шва: грат на внутреннем шве электросварной трубы ВГП должен быть срезан или сплющен, чтобы исключить турбулентность потока газа.
Технические параметры труб ВГП для инертных и технических газов
При подборе трубного проката для газификации цехов в проектной документации руководствуются соотношением условного прохода, толщины стенки и допустимого давления среды.
| Условный проход (Ду / DN), мм | Наружный диаметр, мм | Толщина стенки (обыкновенная / усиленная), мм | Максимальное рабочее давление (газ), МПа | Рекомендуемая среда |
|---|---|---|---|---|
| Ду 15 | 21.3 | 2.8 / 3.2 | до 2.5 | Импульсные линии, отводы к сварочным постам (Ar, CO2) |
| Ду 20 | 26.8 | 2.8 / 3.2 | до 2.5 | Подводка к лазерным и плазменным установкам (N2) |
| Ду 25 | 33.5 | 3.2 / 4.0 | до 2.0 | Цеховые распределительные гребенки и рампы |
| Ду 32 | 42.3 | 3.2 / 4.0 | до 2.0 | Магистральные цеховые коллекторы защитных газов |
| Ду 40 | 48.0 | 3.5 / 4.0 | до 1.6 | Магистрали азотного продува технологических емкостей |
| Ду 50 | 60.0 | 3.5 / 4.5 | до 1.6 | Главные межцеховые межплощадочные коллекторы |
Компания АТЛАНТ МЕТАЛЛ поставляет сертифицированные водогазопроводные трубы мерной и немерной длины с металлобазы в Алматы с оперативной доставкой по регионам Казахстана.
Обязательное обезжиривание и подготовка труб перед монтажом
Транспортировка газов высокой чистоты требует полного удаления заводской консервационной смазки, технологических масел и продуктов коррозии с внутренней поверхности трубы.
Технологический регламент подготовки включает последовательные операции:
- Механическая очистка: продувка сухим сжатым воздухом или протяжка ершей для удаления окалины и пыли;
- Химическое обезжиривание: промывка растворителями (техническим спиртом, хладонами или щелочными растворами) с последующей нейтрализацией;
- Контроль чистоты: проверка люминесцентным методом или протиркой белой безворсовой салфеткой — следы масел не допускаются;
- Герметизация торцов: установка защитных полиэтиленовых заглушек до момента стыковки на монтажном горизонте.
Особенности сварки и трассировки газопроводов в цехах
Монтаж трубопроводов технических газов регламентируется нормами технологического проектирования РК. На таких сетях минимизируют резьбовые соединения, отдавая приоритет сплошной неразъемной сварке.
Для сборки трассы применяют аргонодуговую сварку (TIG) корневого шва с поддувом защитного газа внутрь трубы, что предотвращает окисление и образование грата внутри просвета. Заполнение разделки кромок выполняется ручной дуговой или полуавтоматической сваркой.
При открытой прокладке по колоннам и балкам цеха трубы ВГП укладывают с уклоном не менее 0.002 в сторону дренажных тупиков или продувочных свечей для удаления случайного конденсата.
Перед вводом в эксплуатацию рекомендуем ознакомиться со смежными правилами подготовки узлов, изучив особенности монтажа труб ВГП в магистралях сжатого воздуха и требованиями к опрессовке в статье про гидравлические испытания и промывку стальных систем.
Типичные ошибки при обустройстве сетей технических газов
Нарушение регламентов монтажа приводит к браку сварочных швов на производстве или утечкам дорогостоящих газов:
- Применение неочищенных труб: наличие масел внутри трубы при контакте с углекислотой или азотом загрязняет защитную среду лазерной резки;
- Использование сантехнического льна на резьбах: в газовых сетях волокна льна пересыхают и выкрашиваются; герметизацию резьб выполняют только специальными анаэробными герметиками или лентой ФУМ для газов;
- Слишком редкий шаг опор: провисание трубы ВГП создает точки скопления масляно-водяного конденсата и локальные напряжения в сварных стыках.
Часто задаваемые вопросы
Можно ли использовать оцинкованные трубы ВГП для углекислоты и аргона?
Да, применение оцинкованных труб допускается и защищает наружную поверхность от влажной цеховой атмосферы. Однако при сварке оцинкованный слой в зоне шва (не менее 20 мм от кромки) необходимо полностью зачистить механическим способом, чтобы цинк не попадал в сварочную ванну и не вызывал порообразование.
Какое пробное давление применяется при пневмоиспытаниях газопроводов технических газов?
Испытания на прочность проводятся инертным газом или сухим воздухом с давлением 1.25 от рабочего, а испытания на герметичность (плотность) — рабочим давлением с выдержкой не менее 24 часов и проверкой всех стыков пенообразующим составом.
Как защитить магистраль азота от замерзания при дросселировании?
При резком расширении газа на редукторах температура трубы может падать ниже нуля. На участках после редукционных клапанов трубы ВГП защищают слоем вспененного каучука или устанавливают электрические подогреватели газа.
Где купить трубы ВГП с подтвержденным сертификатом соответствия в Алматы?
На складе АТЛАНТ МЕТАЛЛ в Алматы в постоянном наличии полный сортамент водогазопроводных труб ГОСТ 3262-75 от Ду 15 до Ду 50 с заводскими сертификатами, подтверждающими химический состав и результаты гидроиспытаний на заводе-изготовителе.
Вывод
Надежность и безопасность распределительных трубопроводов технических газов напрямую зависят от правильного выбора толщины стенки трубы ВГП, тщательного обезжиривания и качественного провара стыков.
Заказывайте сертифицированные стальные трубы ВГП в компании АТЛАНТ МЕТАЛЛ: мы обеспечим точную резку в размер, оперативную комплектацию фасонными деталями и быструю доставку на ваш объект в Алматы и по всему Казахстану.
