Разбираем инженерные требования к водогазопроводным стальным трубам (ВГП) при устройстве стационарных установок водяного охлаждения и орошения вертикальных цилиндрических резервуаров (РВС). Приводим расчет толщины стенки, правила перфорации, защиту от коррозии и монтажные нормы по СП РК.
Установки водяного охлаждения и противопожарного орошения вертикальных стальных резервуаров (РВС) нефти и нефтепродуктов — ключевой элемент промышленной безопасности на нефтебазах, НПЗ и складах ГСМ в Казахстане. Согласно нормативным требованиям Республики Казахстан (СП РК 2.02-102-2014 и СН РК 3.05-01-2013), резервуарные парки оснащаются автоматическими или полуавтоматическими кольцами орошения.
В качестве основного конструкционного материала для кольцевых распределительных трубопроводов, стояков и подводящих коллекторов орошения применяются водогазопроводные стальные трубы (ВГП) по ГОСТ 3262-75. Трубопроводы работают в условиях чередования сухого состояния, заполнения холодной водой под давлением и воздействия агрессивной внешней среды.
Почему в узлах орошения РВС применяют именно трубы ВГП

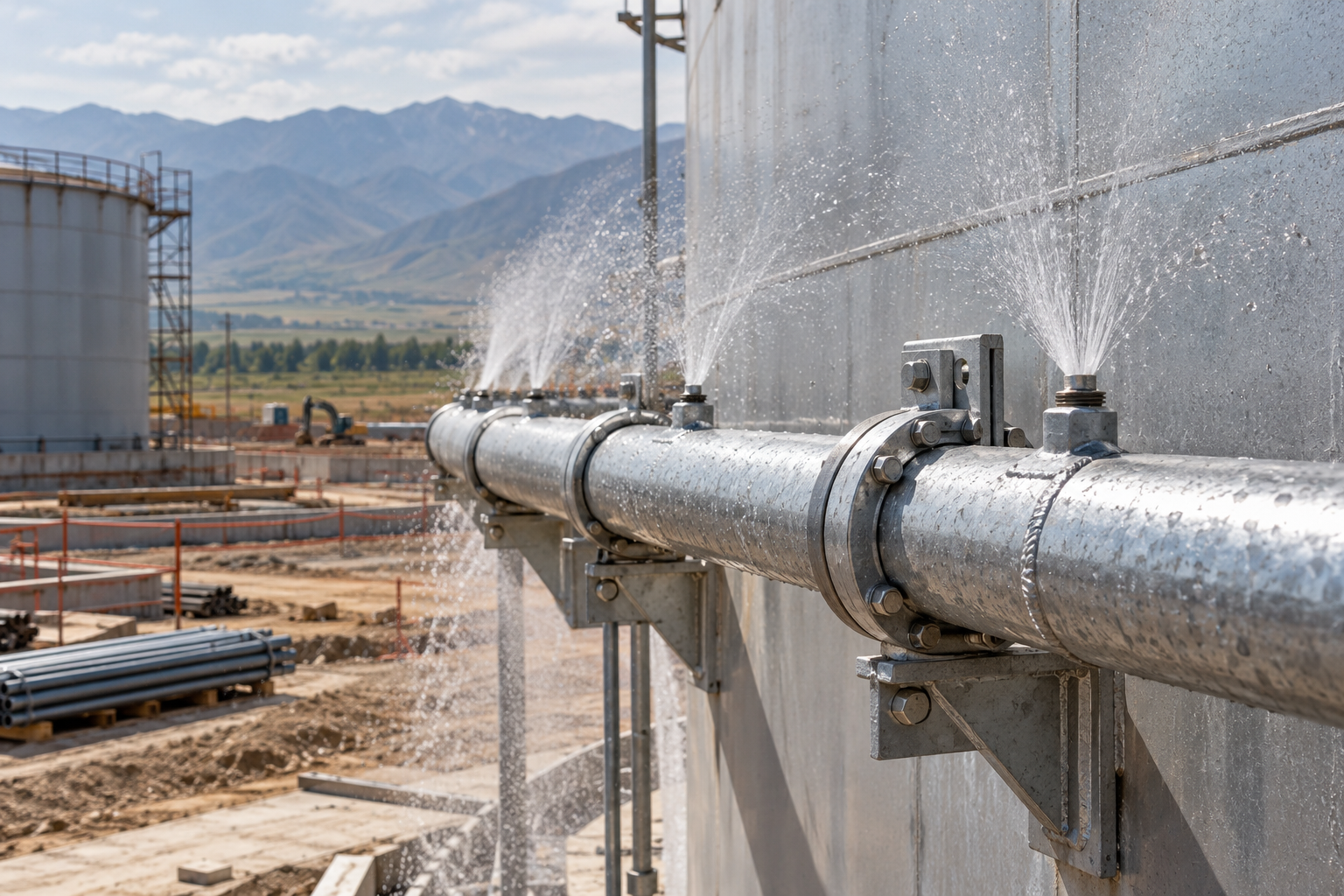

Система охлаждения резервуара состоит из горизонтальных кольцевых перфорированных коллекторов (или колец с установленными дренчерными оросителями), закрепленных на стенке и крыше РВС, а также подводящих стояков с узлами управления.
- Высокая кольцевая жесткость: трубы ВГП выдерживают значительные ветровые нагрузки, вибрации при залповом пуске насосов и воздействие теплового излучения соседнего горящего резервуара;
- Стойкость к внутреннему давлению: рабочее давление в кольцах орошения составляет 0,4–0,8 МПа (4–8 атм), а опрессовочное достигает 1,2–1,5 МПа;
- Качественная нарезка резьбы: усиленный сварной шов и калиброванный наружный диаметр позволяют монтировать дренчерные насадки через приварные муфты или резьбовые штуцеры без риска прослабления стенки;
- Удобство вальцовки по радиусу стенки резервуара: сталь марок Ст2сп, Ст3сп и 10/20 обеспечивает сохранение геометрии сечения при гибке сегментов колец на трубогибочных станках.
Обыкновенная или усиленная стенка: выбор параметров
По ГОСТ 3262-75 водогазопроводные трубы выпускаются трех классов: легкие, обыкновенные и усиленные. В системах противопожарного охлаждения резервуаров выбор толщины стенки определяется типом системы и коррозионным запасом.
Для сухих распределительных колец с перфорацией или дренчерами рекомендуется использовать оцинкованные трубы ВГП с обыкновенной или усиленной стенкой. Легкие трубы допускаются только для временных схем или безнапорных сливов.
| Условный проход (Ду / DN) | Наружный диаметр, мм | Толщина стенки (обыкновенная), мм | Толщина стенки (усиленная), мм | Рекомендуемое применение в узле РВС |
|---|---|---|---|---|
| Ду 25 – Ду 32 | 33,5 – 42,3 | 3,2 | 4,0 | Подводящие лучи к отдельным спринклерам/дренчерам крыши |
| Ду 40 – Ду 50 | 48,0 – 60,0 | 3,5 | 4,5 | Верхние распределительные кольца орошения стенки РВС до 5 000 м³ |
| Ду 65 – Ду 80 | 75,5 – 88,5 | 4,0 | 4,5 | Средние и нижние полукольца орошения, подводящие стояки РВС 10 000–20 000 м³ |
| Ду 100 | 114,0 | 4,5 | 5,0 | Магистральные стояки и распределительные гребенки насосных станций |
Оцинкованные трубы ВГП: специфика защиты от коррозии
Поскольку распределительные кольца орошения большую часть времени находятся в опорожненном состоянии, во внутреннюю полость проникает атмосферный воздух с переменной влажностью. Это провоцирует ускоренную внутреннюю коррозию черной стали.
Образование хлопьев ржавчины внутри неоцинкованной трубы несет критический риск: при аварийном пуске продуктов коррозии достаточно, чтобы наглухо забить отверстия перфорации (диаметром 3–5 мм) или сопла дренчеров, сорвав охлаждение резервуара.
По этой причине в проектах по нормам РК закладываются оцинкованные трубы ВГП. При монтаже сварных стыков оцинкованных труб необходимо локально восстанавливать цинковое покрытие специальными цинкнаполненными составами (холодное цинкование с содержанием цинка не менее 92%).
Особенности радиусной гибки и монтажа колец
Монтаж кольцевых трубопроводов на криволинейную поверхность резервуара требует точного соблюдения монтажных правил:
- Вальцовка сегментов: трубы ВГП гнутся на роликовых профилегибах с радиусом гиба, соответствующим радиусу пояса РВС (с учетом зазора на кронштейны 150–200 мм);
- Уклон для полного самотечного опорожнения: каждое полукольцо монтируется с уклоном не менее 0,002 в сторону спускных дренажных кранов, расположенных в нижней точке стояка;
- Сверление и перфорация: отверстия перфорации сверлятся под углом 30–45 градусов к стенке резервуара для создания сплошной водяной пленки; края отверстий обязательно зенкуются для предотвращения кавитационного размыва струей;
- Крепление к корпусу: кронштейны привариваются к стенке РВС через подкладные пластины из листовой стали для исключения концентраторов напряжений на основном корпусе резервуара.
Контроль качества, опрессовка и сдача объекта
Перед вводом в эксплуатацию кольца орошения из труб ВГП проходят обязательный комплекс испытаний в присутствии технического надзора:
Сначала выполняется пневматическая продувка сжатым воздухом для удаления металлической стружки, окалины и пыли. Затем проводится гидравлическое испытание пробным давлением, равным 1,25–1,5 от рабочего расчетного давления, с выдержкой не менее 10 минут.
Завершающий этап — комплексное функциональное опробование с подачей расчетного расхода воды. Проверяется равномерность орошения образующей стенки резервуара: водяная завеса должна покрывать 100% расчетной площади без сухих зон и пропусков.
Часто задаваемые вопросы (FAQ)
Можно ли использовать прямошовные электросварные трубы вместо ВГП для колец орошения?
Для диаметров до Ду 100 включительно рекомендуется использовать именно трубы ВГП по ГОСТ 3262-75 из-за нормированной толщины стенки и повышенного запаса на резьбовые соединения и коррозию. Для диаметров свыше 114 мм применяются электросварные прямошовные трубы по ГОСТ 10704-91 / ГОСТ 10705-80 с антикоррозионным покрытием.
Как защитить кольца орошения от замерзания остаточной воды зимой в условиях климата Казахстана?
Конструкция трубопроводов обязана иметь технологические уклоны и автоматические дренажные клапаны сухотрубного типа в нижней точке узла управления. После каждого пуска или проверки система должна самотеком полностью сливаться в технологический приямок.
Какой способ соединения труб ВГП предпочтителен: сварка или муфты?
Магистральные сегменты колец соединяются электродуговой сваркой. Для установки распылителей и подключения к распределительным стоякам используются приварные стальные бобышки с трубной цилиндрической резьбой G 1/2" или G 3/4".
Где купить сертифицированную ВГП трубу для противопожарных систем в Алматы?
Компания АТЛАНТ МЕТАЛЛ поставляет полный сортамент черных и оцинкованных водогазопроводных труб ГОСТ 3262-75 со склада в Алматы. Продукция сопровождается паспортами качества и сертификатами соответствия РК, доступна оперативная резка в размер и доставка на объекты по всему Казахстану.
Вывод
Надежность систем водяного охлаждения резервуаров РВС напрямую зависит от правильного подбора толщины стенки и антикоррозионной стойкости трубопроводов. Применение оцинкованных стальных труб ВГП с усиленной или обыкновенной стенкой исключает риск засорения распылителей и гарантирует безотказное срабатывание системы при нештатных ситуациях.
