Разбираем подбор водогазопроводных труб (ВГП) для деаэрационных установок и баков подпитки котельных. Объясняем расчет толщины стенки, защиту от кислородно-углекислотной коррозии и особенности монтажа по нормам СП РК.

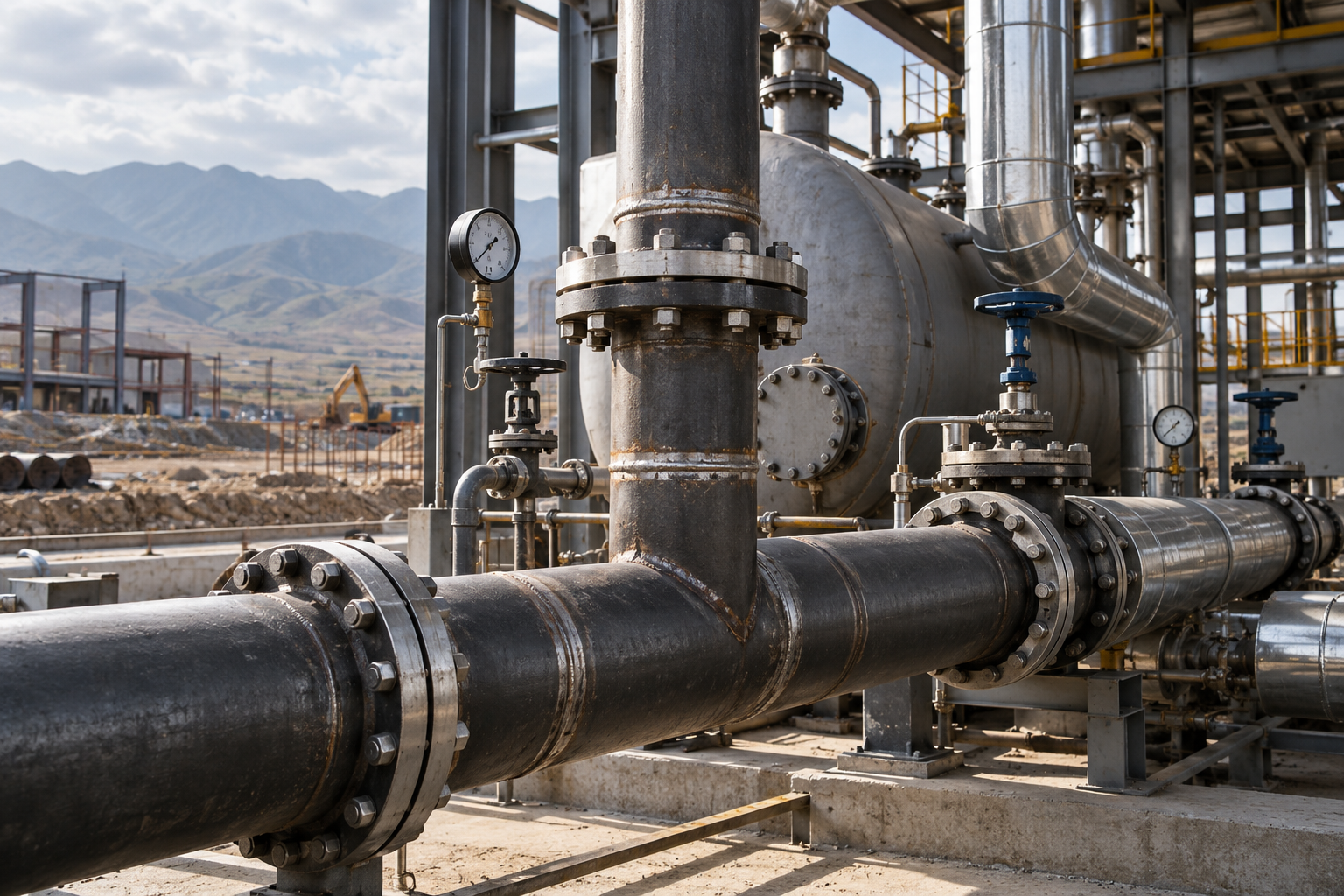

Узел термической деаэрации в производственной или отопительной котельной — один из самых напряженных участков для стального трубного проката. Здесь сырая вода освобождается от растворенных коррозионно-активных газов (кислорода $O_2$ и свободной углекислоты $CO_2$) при температуре от +60 °C до +104 °C.
Обвязка деаэраторного бака и колонки включает трубопроводы сырой воды, барботажного пара, выпара, перелива, а также линии отвода деаэрированной воды к питательным насосам. Ошибки в выборе толщины стенки трубы ВГП на этих линиях приводят к сквозной точечной коррозии уже через 2–3 отопительных сезона.
Условия эксплуатации труб ВГП в линиях деаэрации
Трубы водогазопроводного сортамента по ГОСТ 3262-75 применяются для вспомогательных и основных линий деаэрационных установок номинальным диаметром от Ду 15 до Ду 100. Нагрузка на металл зависит от назначения конкретной ветки обвязки.
- Линия выпара (парогазовой смеси): постоянный контакт с влажным паром и высокой концентрацией агрессивных неконденсирующихся газов ($O_2$ и $CO_2$). Требует максимальной коррозионной стойкости и усиленной стенки.
- Трубопровод барботажного и греющего пара: знакопеременные температурные пульсации, гидроудары при пуске и температурные расширения до +130 °C.
- Линия перелива и гидрозатвора: гравитационный сброс перегретой деаэрированной воды с периодическим осушением и насыщением кислородом из атмосферы при срыве гидрозатвора.
- Опускные линии к питательным насосам: работа под гидростатическим столбом с постоянной вибрационной нагрузкой от насосных агрегатов.
Обыкновенная или усиленная: выбор толщины стенки трубы ВГП
По ГОСТ 3262-75 водогазопроводные трубы делятся на легкие, обыкновенные и усиленные. В узлах деаэрации применение легкой серии строго запрещено технологическими регламентами котельных.
Для линий подвода греющего пара и отвода выпара проектировщики в Казахстане закладывают исключительно усиленную трубу ВГП. Запас толщины металла компенсирует неизбежную потерю стенки (до 0,15–0,25 мм в год на агрессивном выпаре до охладителя).
| Условный проход (Ду), мм | Наружный диаметр, мм | Толщина стенки (Обыкновенная), мм | Толщина стенки (Усиленная), мм | Рекомендуемое назначение в узле деаэрации |
|---|---|---|---|---|
| Ду 20 | 26,8 | 2,8 | 3,2 | Импульсные трубки датчиков уровня и манометров |
| Ду 25 | 33,5 | 3,2 | 4,0 | Линия отвода выпара к охладителю выпара (ОВА) |
| Ду 32 | 42,3 | 3,2 | 4,0 | Дренаж охладителя выпара, байпасные линии подпитки |
| Ду 50 | 60,0 | 3,5 | 4,5 | Линия подвода греющего пара в барботажное устройство |
| Ду 65 | 75,5 | 4,0 | 4,5 | Отвод деаэрированной воды в бак запаса, гидрозатвор |
| Ду 80 | 88,5 | 4,0 | 4,5 | Переливная труба деаэратора, главный паропровод греющего пара |
| Ду 100 | 114,0 | 4,5 | 5,0 | Всасывающий коллектор сетевых/питательных насосов котельной |
Специфика монтажа и сварных соединений по СП РК
Обвязка деаэратора требует жесткого соблюдения уклонов и компенсации линейных удлинений. Согласно СП РК 4.02-108-2014 «Котельные установки», прокладка паропроводов и выпарных линий должна исключать образование застойных водяных мешков.
Монтажные правила при работе со стальными трубами ВГП:
- Уклон выпарного трубопровода: не менее 0,005 (5 мм на 1 метр) строго в сторону охладителя выпара или деаэрационной колонки для свободного стекания конденсата.
- Сварка стыков: корневой шов выполняется ручной дуговой сваркой электродами с основным покрытием (типа УОНИ-13/55) с предварительной разделкой кромок под 30–35° при толщине стенки свыше 3,5 мм.
- Самокомпенсация и опоры: использование Г-образных и Z-образных участков для снятия температурных напряжений с штуцеров бака деаэратора. При жестком креплении трубы к баку термические деформации могут деформировать корпус резервуара.
- Виброизоляция: на опускных трубах перед питательными насосами обязательна установка гибких сильфонных вставок для защиты сварных швов ВГП от динамических усталостных разрушений.
Специалисты компании в паровых узлах и котельных рекомендуют перед монтажом выполнять ультразвуковой контроль сварных швов и входную проверку геометрии проката.
Защита от коррозии и тепловая изоляция
Недеаэрированная вода и выпар содержат агрессивные пузырьки газа. Для наружной защиты трубопроводов после завершения сварочных работ выполняется зачистка до степени Sa 2.5 по ГОСТ 9.402 и нанесение двух слоев термостойкого антикоррозионного грунта (до +150 °C).
Для снижения тепловых потерь и исключения ожогов персонала все трубы ВГП в помещении деаэраторной этажерки изолируются цилиндрами из базальтовой ваты с защитным кожухом из оцинкованной стали или алюминиевого листа толщиной 0,5 мм. Для смежных инженерных узлов полезно изучить опыт монтажа труб ВГП в системах химводоочистки котельных и устройство сбросных линий предохранительных клапанов.
Типичные ошибки при обвязке деаэраторов
На объектах в Алматы и регионах Казахстана монтажники нередко допускают критические просчеты при монтаже трубного узла:
- Установка тонкостенной (легкой) трубы: ведет к сквозному прогниванию выпарного контура за 12–18 месяцев из-за кислородного питтинга.
- Монтаж выпара с контруклоном: накапливающийся конденсат создает гидрозатворы, вызывая пульсацию давления в колонке и срыв деаэрации.
- Отсутствие гильз в межэтажных перекрытиях: проход труб через бетон деаэраторной этажерки «наглухо» без гильз приводит к истиранию металла при температурных расширениях. Подробнее правила герметизации описаны в статье о прокладке труб ВГП в гильзах и футлярах.
- Применение неоцинкованной трубы на сырой холодной воде: наружная конденсационная коррозия быстро разрушает металл под намокшей теплоизоляцией.
Часто задаваемые вопросы
Можно ли использовать оцинкованную трубу ВГП на линии греющего пара деаэратора?
Нет, на паропроводах с температурой выше +60...+70 °C оцинкованные трубы использовать не рекомендуется. При высоких температурах цинковое покрытие теряет катодные защитные свойства, отслаивается хлопьями и забивает регулирующие клапаны и форсунки деаэратора. На паре применяется черная бесшовная или качественная электросварная труба ВГП усиленной серии.
Как проверить качество сварного шва трубы ВГП перед опрессовкой?
Проводится визуально-измерительный контроль (ВИК) для выявления подрезов, пор и непроваров. Далее выполняется гидравлическое испытание пробным давлением с коэффициентом 1,5 от рабочего (не менее 10 минут выдержки). На ответственных паропроводах деаэраторов дополнительно проводится капиллярный или ультразвуковой контроль 100% стыков.
Какой запас труб ВГП по толщине стенки закладывать при проектировании?
По нормам технологического проектирования котельных в РК минимальный коррозионный запас для паровых и конденсатных линий из углеродистой стали составляет не менее 1,0–1,5 мм к расчетной толщине стенки, что полностью обеспечивается выбором усиленной серии труб по ГОСТ 3262-75.
Вывод
Надежная работа деаэратора котельной напрямую зависит от правильного подбора водогазопроводных труб. Для агрессивных сред выпара и греющего пара выбирайте сертифицированную усиленную трубу ВГП с подтвержденными механическими свойствами.
Компания «АТЛАНТ МЕТАЛЛ» поставляет полный сортамент стальных водогазопроводных труб ГОСТ 3262-75 со склада в Алматы. Мы выполняем точную резку в размер, комплектуем фасонными деталями и организуем оперативную доставку на строящиеся и реконструируемые объекты по всему Казахстану.
