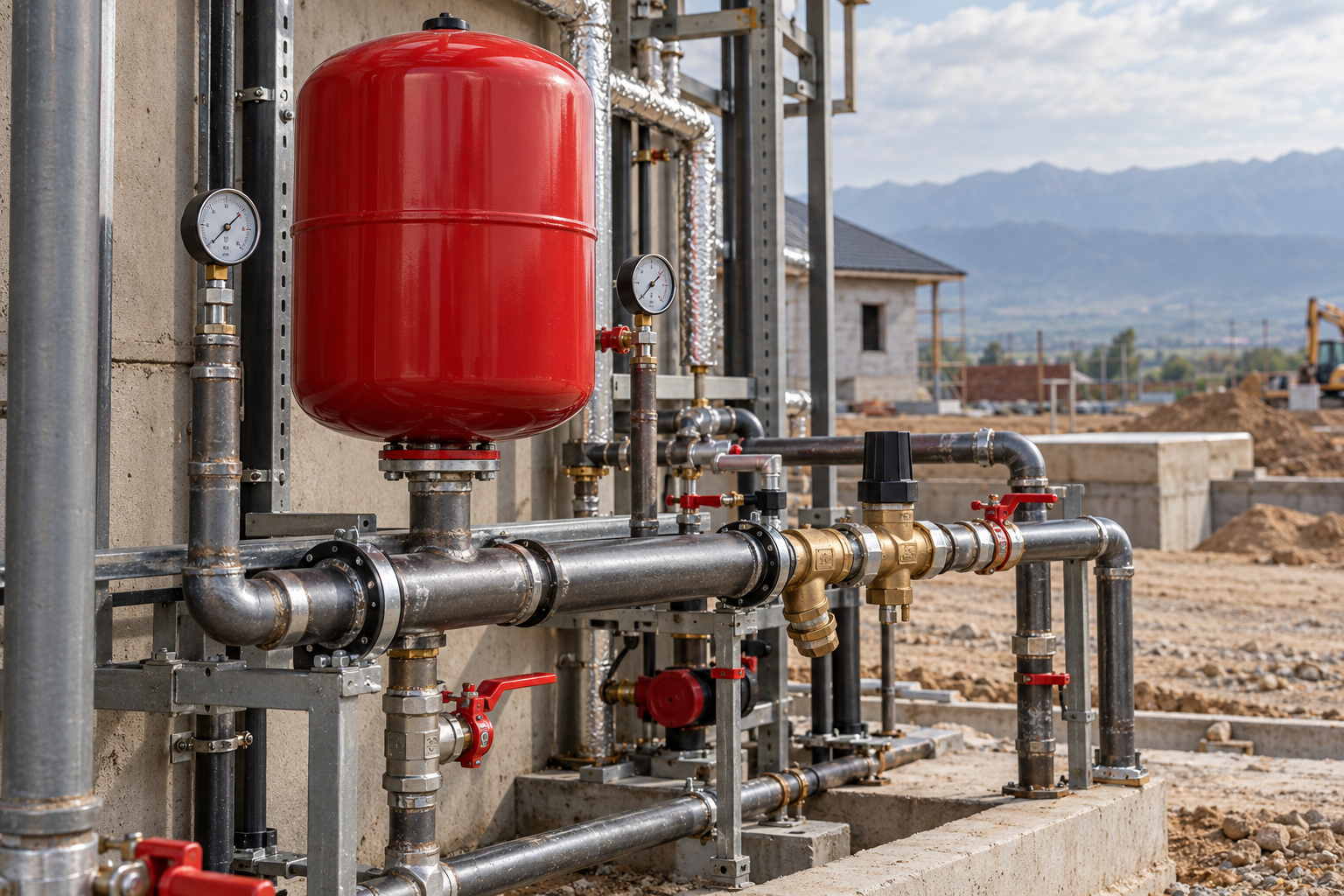

Разбираем подбор водогазопроводных стальных труб (ВГП) по ГОСТ 3262-75 для подключения мембранных расширительных баков и узлов подпитки в тепловых пунктах и котельных Казахстана. Расчет толщины стенки, защита от гидроударов и правила монтажа.
Подключение мембранных расширительных баков (экспанзоматов) и линий автоматической подпитки в современных котельных и индивидуальных тепловых пунктах (ИТП) накладывает жесткие требования на трубопроводную обвязку. Этот участок подвергается непрерывным циклическим нагрузкам, температурным перепадам и импульсным гидроударам при срабатывании соленоидных клапанов подпитки.
Использование тонкостенных или полимерных труб на линиях расширения и подпитки часто приводит к разрывам и заужению сечения при резком расширении теплоносителя. В строительной практике Казахстана для этих узлов безальтернативно применяют стальные водогазопроводные трубы (ВГП) по ГОСТ 3262-75.
Назначение и условия работы обвязки расширительных баков
Мембранный экспанзомат компенсирует температурные изменения объема сетевой воды. Трубопровод, соединяющий бак с циркуляционным контуром, выполняет функцию демпфера и должен обеспечивать свободный переток теплоносителя без гидравлического сопротивления.
К ключевым эксплуатационным факторам относятся:
- Значительные скачки статического и динамического давления при резком пуске или остановке сетевых насосов;
- Температура среды от +5 °C (линия исходной подпитки) до +95...+105 °C (обратный коллектор теплосети);
- Агрессивное воздействие растворенного кислорода на участках свежей подпиточной воды;
- Вибрационные нагрузки от насосных групп котельной.
Если вам требуется комплектация трубными заготовками для теплопунктов, база обвязки блочно-модульных котельных компании АТЛАНТ МЕТАЛЛ в Алматы отгружает сертифицированные трубы ВГП мерной длины с заводскими сертификатами соответствия стандартам РК.
Выбор толщины стенки труб ВГП: легкая, обыкновенная или усиленная серия
По стандарту ГОСТ 3262-75 трубы ВГП выпускаются с тремя градациями толщины стенки: легкая, обыкновенная и усиленная. Для обвязки расширительных баков и узлов подпитки выбор регламентируется нормами СП РК 4.02-108-2014 («Тепловые сети») и СП РК 4.02-101-2012 («Котельные установки»).
Легкую серию на узлах подпитки и баках использовать запрещено из-за риска кавитационного и коррозионного износа сварного шва. Линии автоматической подпитки от водопровода или баков запаса монтируют из обыкновенной или усиленной трубы в зависимости от рабочего давления сети.
| Условный проход (Ду / DN), мм | Наружный диаметр, мм | Обыкновенная стенка, мм | Усиленная стенка, мм | Рекомендуемое назначение узла |
|---|---|---|---|---|
| DN 20 (3/4") | 26,8 | 2,8 | 3,2 | Импульсные линии датчиков давления, дренаж расширительного бака |
| DN 25 (1") | 33,5 | 3,2 | 4,0 | Линия подпитки малых ИТП (до 150 кВт), обвязка баков до 100 л |
| DN 32 (1 1/4") | 42,3 | 3,2 | 4,0 | Подключение баков 150–300 л, напорная линия подпиточных насосов |
| DN 40 (1 1/2") | 48,0 | 3,5 | 4,0 | Подключение баков 400–800 л, подвод подпитки средних котельных |
| DN 50 (2") | 60,0 | 3,5 | 4,5 | Обвязка экспанзоматов 1000–2000 л, группы баков мощных котельных |
| DN 65–80 | 75,5–88,5 | 4,0 | 4,5 | Магистральные соединительные линии к батареям баков и безнапорных емкостей |
Правила определения диаметра соединительной трубы к экспанзомату
Распространенная ошибка при монтаже — заужение диаметра подводящего патрубка до размера заводского штуцера бака без гидравлического расчета. Если расширительный бак объемом 500 литров имеет подключение 1", а длина трассы до точки врезки составляет более 3 метров, динамическое сопротивление не позволит компенсировать быстрый тепловой импульс.
Диаметр трубы ВГП от обратного трубопровода к баку рассчитывается исходя из допустимой скорости движения воды не более 1,0–1,5 м/с при максимальном расширении. Это гарантирует сохранение расчетной рабочей точки давления в системе без срабатывания сбросного предохранительного клапана.
Для исключения завоздушивания и скопления шлама врезку трубы к баку выполняют в верхнюю четверть горизонтального обратного коллектора или через косой тройник, избегая врезки в нижнюю образующую трубы, где скапливаются взвеси.
Узел автоматической подпитки: защита от кислородной коррозии и гидроударов
Узел подпитки соединяет систему отопления с источником холодной воды (городской водопровод или станция ХВО). Вода подпитки насыщена растворенным кислородом, что провоцирует ускоренную язвенную коррозию черного металла.
Профессиональные решения при проектировании и монтаже:
- Применение оцинкованных труб ВГП на участке от водомерного узла до обратного клапана подпитки;
- Установка сертифицированных сетчатых фильтров грубой очистки перед электромагнитным соленоидным клапаном;
- Монтаж демпферной петли или локального гидроаккумулятора малого объема (5–12 л) для гашения импульса закрытия электромагнитного клапана;
- Обязательное дублирование соленоидного узла ручной байпасной линией из труб ВГП обыкновенной серии с игольчатым регулирующим вентилем.
Правильное исполнение сварных швов критично для герметичности. Подробные рекомендации по режимам сваривания сталей Ст2сп и Ст3сп изложены в материале про сварку водогазопроводных труб электродами.
Обязательная арматурная обвязка и нормы безопасности
По нормам строительных правил РК на соединительном трубопроводе между системой отопления и расширительным мембранным баком запрещается устанавливать запорную арматуру общего назначения, которую обслуживающий персонал может случайно перекрыть.
В обвязке применяют специальный сервисный клапан (колпачковый кран) с защитной пломбируемой крышкой либо стандартный шаровой кран со снятой рукояткой, зафиксированный в открытом положении. Между запорным органом и баком монтируется дренажный кран со штуцером для опорожнения бака при сервисном замере давления воздушной подушки.
Точка врезки трубы расширительного бака строго привязывается к насосному оборудованию: врезка выполняется во всасывающий патрубок циркуляционного насоса на расстоянии не ближе 5–10 диаметров трубы от конфузора. Это предотвращает кавитацию на лопатках насоса и сохраняет положительное статическое давление в наивысших точках отопительного контура.
При компоновке узла рядом с распределительными гребенками рекомендуем ознакомиться с принципами построения в статье о гидрострелках и распределительных коллекторах из ВГП.
Чек-лист входного контроля и монтажа труб ВГП на объекте
Перед началом монтажных работ на объектах в Алматы и регионах Казахстана прораб и технический надзор обязаны проконтролировать ключевые параметры трубного проката:
- Проверка маркировки и сертификата завода-изготовителя: соответствие ГОСТ 3262-75, группа поставки по механическим свойствам (сталь Ст2, Ст3);
- Визуальный контроль продольного сварного шва: отсутствие свищей, непроваров, грата высотой более 0,5 мм на внутренней поверхности трубы;
- Замер фактической толщины стенки штангенциркулем или ультразвуковым толщиномером: отклонение не должно превышать ±10% от нормативного значения;
- Контроль овальности и кривизны: прямолинейность хлыстов не должна иметь стрелу прогиба более 2 мм на 1 метр длины;
- Подготовка антикоррозионной защиты: обезжиривание, грунтовка составами ГФ-021 в два слоя и финишная окраска термостойкой эмалью после гидравлических испытаний.
FAQ: частые вопросы инженеров и монтажников
Можно ли подключать мембранный бак гибкой металлической подводкой вместо жесткой трубы ВГП?
Гибкую подводку в оплетке из нержавеющей стали допускается использовать только для компактных гидроаккумуляторов объемом до 24–35 литров в частных домах. В котельных и ИТП промышленных и многоквартирных объектов правила требуют жесткой стальной обвязки трубами ВГП на сварке или фланцах для исключения провисания, вибрации и разрыва при гидроударе.
Какое давление должны выдерживать трубы ВГП в узле подпитки при опрессовке?
По требованиям СП РК испытательное гидравлическое давление узла подпитки и обвязки бака составляет не менее 1,5 от рабочего давления контура, но не ниже 0,6 МПа (6 бар). Стандартная труба ВГП обыкновенной серии по ГОСТ 3262-75 испытывается гидростатическим давлением 2,4 МПа (25 кгс/см²), усиленная — до 3,1 МПа (32 кгс/см²), что обеспечивает пятикратный запас прочности.
Почему нельзя врезать подпиточный трубопровод в подающую магистраль отопления?
Холодная подпиточная вода, попадая в высокотемпературную подающую магистраль котла или теплообменника, вызывает резкий локальный термический шок стенок оборудования, ведущий к микротрещинам и деформации металла. Подпитку всегда врезают в обратный трубопровод перед грязевиком и сетевым насосом, где вода интенсивно перемешивается.
Где купить трубы ВГП для котельных с доставкой по Алматы?
Металлобаза АТЛАНТ МЕТАЛЛ поставляет водогазопроводные стальные трубы ГОСТ 3262-75 всех типоразмеров от DN 15 до DN 100 обычной и усиленной серии. Доступна высокоточная резка в размер по чертежам заказчика и оперативная доставка автотранспортом по Алматы и Алматинской области.
Вывод
Надежность обвязки расширительных баков и узлов подпитки напрямую зависит от жесткости и прочностных характеристик трубопровода. Применение водогазопроводных стальных труб ВГП по ГОСТ 3262-75 расчетного диаметра предотвращает заужение потока, гасит пульсации давления и обеспечивает безаварийную службу котельного оборудования на протяжении всего межремонтного периода.
