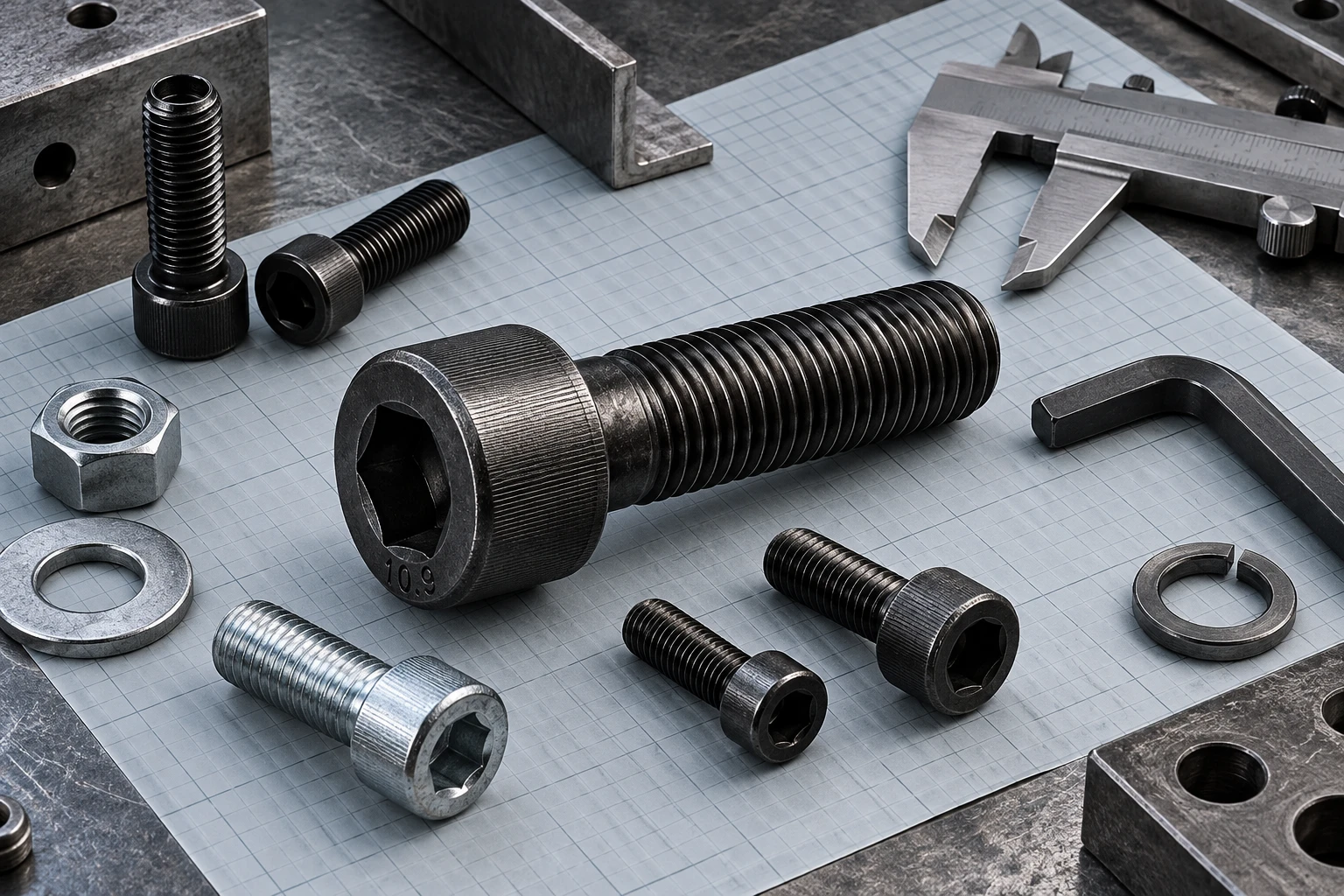

Винт DIN 912 (болт с цилиндрической головкой и внутренним шестигранником под ключ-имбус) — основной крепеж для ответственных узлов, станков, фланцев и металлоконструкций, где невозможно подобраться рожковым ключом. Разбираем размерную сетку М3–М36, разницу классов 8.8, 10.9 и 12.9, стандарты затяжки и нюансы закупки в Алматы и регионах Казахстана.
Винт DIN 912 (международный аналог ISO 4762, межгосударственный стандарт ГОСТ 11738-84) — один из самых востребованных метизов в машиностроении, сборке металлоконструкций, монтаже станков, гидроагрегатов и прессового оборудования.
Главная конструктивная особенность винта — цилиндрическая головка с глубоким внутренним шестигранным шлицем (HEX, или «имбус»). Это позволяет передавать крутящий момент в 2–2,5 раза выше по сравнению с крестообразным шлицем или стандартной внешней шестигранной головкой, без риска слизать грани.
Кроме того, компактный диаметр головки дает возможность утапливать крепеж заподлицо в заранее проточенное посадочное гнездо (цековку), что критично для подвижных узлов и компактных корпусов.
Конструкция и стандарты: DIN 912, ГОСТ 11738-84 и ISO 4762
На строительных и производственных площадках Казахстана в проектной документации встречаются три обозначения одного и того же типа изделия. Технически они практически идентичны, но имеют небольшие допуски по высоте головки и глубине шлица:
- DIN 912 — немецкий промышленный стандарт, наиболее распространенный на оптовых складах РК;
- ГОСТ 11738-84 — стандарт, применяемый на машиностроительных заводах и в старых проектах советской школы;
- ISO 4762 — международный стандарт, по которому маркируется большинство импортного оборудования.
Винты выпускаются как с полной резьбой (обычно при длине до 30–50 мм в зависимости от диаметра), так и с неполной резьбой для толстостенных сопряжений.
Классы прочности: 8.8, 10.9 и 12.9
Винты с внутренним шестигранником практически не изготавливают в «сырых» классах 4.8 или 5.8, поскольку высокое усилие затяжки имбусовым ключом просто сорвет мягкий металл.
На рынке Алматы представлены три основных класса прочности:
- Класс 8.8 (сталь 35, 40Х) — стандартная прочность для общепромышленных металлоконструкций, редукторов, рам и конвейеров. Предел прочности на растяжение — не менее 800 МПа;
- Класс 10.9 (легированная сталь 40Х, 30ХГСА) — для узлов, испытывающих постоянные вибрационные и динамические нагрузки (гидравлические блоки, крановое хозяйство, дорожно-строительная спецтехника);
- Класс 12.9 (сталь 30ХМА, 40ХН2МА) — максимальный уровень прочности (предел прочности 1200 МПа). Применяется в пресс-формах, станках ЧПУ, термопластавтоматах и мостовых сопряжениях.
Для агрессивных сред, химических производств и пищевых линий в Казахстане используют нержавеющие винты DIN 912 из сталей А2 (AISI 304) и кислотостойкой А4 (AISI 316).
Таблица геометрических параметров винтов DIN 912 и подбор ключа
Чтобы правильно подготовить отверстия под цековку и подобрать инструмент, используйте справочные размеры основных ходовых диаметров:
| Диаметр резьбы (d) | Основной шаг резьбы, мм | Диаметр головки (D), мм | Высота головки (k), мм | Размер ключа (s), мм | Теоретический вес 1000 шт. (при длине 50 мм), кг |
|---|---|---|---|---|---|
| М4 | 0.7 | 7.0 | 4.0 | 3.0 | 4.90 (для L=30 мм: 3.4) |
| М5 | 0.8 | 8.5 | 5.0 | 4.0 | 9.85 |
| М6 | 1.0 | 10.0 | 6.0 | 5.0 | 14.80 |
| М8 | 1.25 | 13.0 | 8.0 | 6.0 | 27.50 |
| М10 | 1.5 | 16.0 | 10.0 | 8.0 | 46.20 |
| М12 | 1.75 | 18.0 | 12.0 | 10.0 | 68.40 |
| М16 | 2.0 | 24.0 | 16.0 | 14.0 | 134.00 |
| М20 | 2.5 | 30.0 | 20.0 | 17.0 | 242.00 |
| М24 | 3.0 | 36.0 | 24.0 | 19.0 | 396.00 |
Типы покрытий: черные оксидированные и оцинкованные
На строительных объектах и производствах РК винты DIN 912 встречаются в двух ключевых исполнениях:
- Черные оксидированные (без покрытия с масляной пленкой): стандартное исполнение для высокопрочного крепежа классов 10.9 и 12.9. Оксидная пленка защищает от коррозии при складском хранении, но при уличной эксплуатации без покраски крепеж быстро окисляется.
- Оцинкованные (гальваническое цинкование 6–12 мкм): защищены от влаги и коррозии, применяются для наружных конструкций и фасадных систем. Для класса 12.9 цинкование выполняется с обязательной термообработкой для исключения водородного охрупчивания стали.
Типичные ошибки при монтаже и закупке винтов DIN 912
Опытные слесари и прорабы выделяют 4 главные ошибки при работе с имбусовыми винтами:
- Использование изношенного или некачественного ключа. Скругленные грани Г-образного шестигранника неизбежно портят внутренний шлиц винта, после чего выкрутить его можно только экстрактором или высверливанием;
- Игнорирование момента затяжки. Для высокопрочных классов 10.9 и 12.9 затяжку следует производить динамометрическим ключом с битой HEX. Перетяжка приводит к срезу резьбы в теле детали, а недотяжка — к раскручиванию от вибрации;
- Неправильная глубина цековки. Если глубина цилиндрического углубления меньше высоты головки k, головка выступает наружу и мешает движению смежных узлов;
- Монтаж черного крепежа на улице без антикоррозийной обработки. В резкоконтинентальном климате Алматы и северных областей РК неоцинкованные винты без смазки «прикипают» за один сезон.
Чек-лист входного контроля для снабженца в Казахстане
При приемке партии винтов DIN 912 на складе или объекте проверьте:
- Маркировку на торце головки: там обязательно должны быть выбиты класс прочности (8.8, 10.9 или 12.9) и клеймо завода-изготовителя;
- Качество шлица: шестигранник должен быть четким, без наплывов металла и заусенцев;
- Соответствие резьбы: калибр-кольцо или контрольная гайка должны накручиваться плавно по всей рабочей длине;
- Наличие паспорта качества и сертификата соответствия партии требованиям стандартов РК.
FAQ: частые вопросы заказчиков
Чем винт DIN 912 лучше обычного шестигранного болта DIN 933?
Винт DIN 912 требует значительно меньше монтажного пространства. Для его затяжки не нужен радиальный размах рожкового или накидного ключа — монтаж выполняется по оси винта. Кроме того, головку DIN 912 можно полностью утопить в деталь, сохранив ровную поверхность.
Какую шайбу и гайку использовать с винтом DIN 912 высокой прочности?
Класс прочности гайки и шайбы должен соответствовать винту. Для винта класса 8.8 берут гайки класса 8, для 10.9 — гайки класса 10. Шайбы рекомендуется использовать нормальной жесткости DIN 125 или пружинные гроверы DIN 127 соответствующей твердости.
Можно ли использовать пневматический гайковерт для DIN 912?
Да, но исключительно со специальными ударными торцевыми битами HEX из хром-молибденовой стали (Cr-Mo). Обычные биты из мягкой стали раскалываются или сминают шлиц при импульсном ударе.
Как открутить винт DIN 912, если внутренний шестигранник сорван?
Стандартные методы: забить в шлиц биту TORX (звездочку) чуть большего размера, прорезать прямой паз под силовую отвертку болгаркой либо использовать конический экстрактор обратного вращения.
Вывод
Винт DIN 912 с внутренним шестигранником — надежный выбор для компактных, вибронагруженных и высоконагруженных соединений. Главное — правильно рассчитать длину резьбовой части и строго подбирать класс прочности под условия эксплуатации.
Компания АТЛАНТ МЕТАЛЛ поддерживает на складе в Алматы широкий сортамент винтов DIN 912, шестигранных болтов DIN 933/931, гаек DIN 934, шайб DIN 125 и нержавеющего крепежа. Мы гарантируем точный весовой контроль, сертификаты качества и быструю доставку по Алматы и всем регионам Казахстана.
