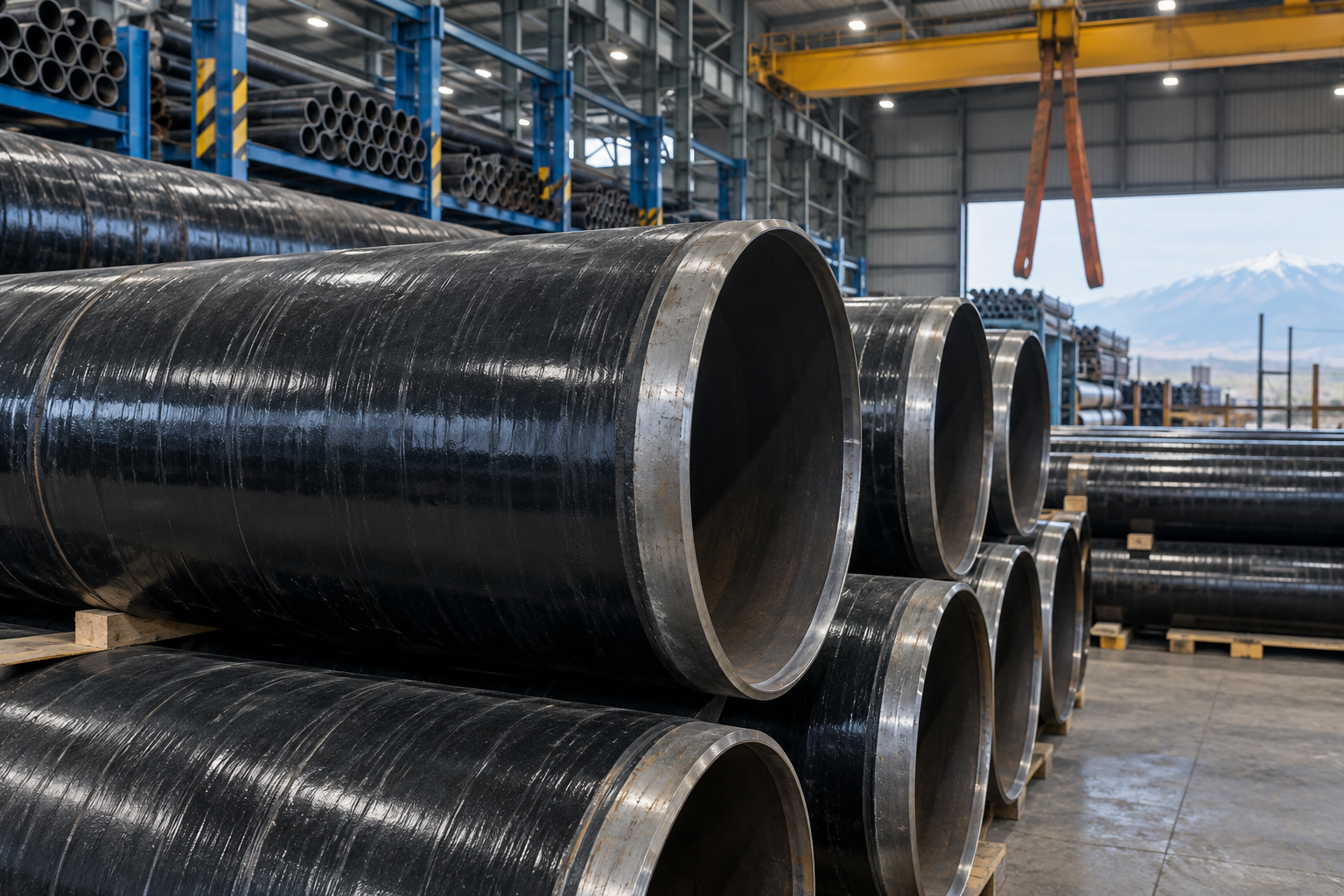

Безаварийный срок службы подземных стальных магистралей прямо зависит от стойкости внешнего антикоррозионного покрытия к грунтовой коррозии и блуждающим токам. В условиях высокоминерализованных и солончаковых грунтов, характерных для большинства областей Казахстана, стандартная битумная или ленточная изоляция разрушается за 5–7 лет. Применение стальных труб в весьма усиленной изоляции (ВУС) на основе экструдированного полиэтилена по ГОСТ 9.602-2016 решает задачу долговечности, увеличивая межремонтный ресурс трубопровода до 40–50 лет.
Для закупщика и инженера критически важно грамотно подобрать конструкцию защитного слоя (двухслойная или трехслойная), рассчитать толщину полиэтиленовой оболочки под диаметр трубы и обеспечить правильную технологию заделки сварных стыков на трассе.
Конструктивные различия: двухслойная и трехслойная ВУС изоляция
Весьма усиленная изоляция наносится в заводских условиях методом плоскощелевой или кольцевой экструзии. Поверхность металлической основы предварительно подвергается дробеструйной очистке до степени Sa 2½ по ISO 8501-1 с созданием необходимого профиля шероховатости (Rz 40–90 мкм).
На практике применяются две основные схемы защитного барьера:
- Двухслойная система (2-ВУС): включает термоплавкий клеевой подслой (адгезив толщиной 200–400 мкм) и внешнюю защитную оболочку из светостабилизированного полиэтилена высокой плотности (ПЭВП/HDPE). Адгезив обеспечивает сцепление полимера со сталью и заполняет микронеровности рельефа.
- Трехслойная система (3-ВУС): базовым слоем выступает термореактивный эпоксидный праймер толщиной 80–150 мкм, затем наносится сополимерный адгезив (200–300 мкм) и наружный слой экструдированного полиэтилена. Эпоксидный праймер формирует монолитную адгезию к металлу на молекулярном уровне и предотвращает катодное отслаивание при повреждении наружного слоя.
Для ответственных газопроводов высокого давления I и II категорий, а также при прокладке в водонасыщенных глинах и солончаках западного и южного регионов РК нормативно предписывается применение исключительно трехслойной изоляции. Двухслойное покрытие оптимально для распределительных водоводов, теплосетей (обратных линий) и футляров под дорогами.
| Параметр / Характеристика | Двухслойная ВУС (Адгезив + ПЭ) | Трехслойная ВУС (Эпоксид + Адгезив + ПЭ) | Нормативное требование (ГОСТ 9.602-2016) |
|---|---|---|---|
| Адгезия покрытия к стали при +20 °C, Н/см | не менее 35 | не менее 50 (до 100 при тесте) | ≥ 35 (2-слойная) / ≥ 50 (3-слойная) |
| Адгезия покрытия к стали при +50 °C, Н/см | не менее 15 | не менее 25 | ≥ 15 |
| Площадь катодного отслаивания за 28 суток при +20 °C, мм | до 12–15 | не более 5–7 | ≤ 10 (для высшего класса) |
| Прочность на сдвиг при сдвиговых деформациях грунта, МПа | средняя (до 1,5) | высокая (свыше 3,5) | регламентируется СНиП |
| Температурный диапазон эксплуатации, °C | от -40 до +50 | от -45 до +60 (кратковременно до +80) | климатическое исполнение УХЛ1 |
| Стойкость к продавливанию при нагрузке 10 МПа | деформация до 10% | деформация менее 5% | не более 10% от толщины |
Сортамент и толщина защитного слоя по ГОСТ 9.602-2016
Толщина защитного слоя ВУС строго регламентирована и зависит от наружного диаметра несущей стальной трубы. В качестве основы для нанесения изоляции используются бесшовные трубы (ГОСТ 8732-78) и электросварные прямошовные или спиралешовные трубы (ГОСТ 10704-91, ГОСТ 20295-85).
Компания «АТЛАНТ МЕТАЛЛ» поставляет стальной прокат и трубы с изоляцией заводского контроля качества со склада в Алматы (пр. Рыскулова 94A). В нашем каталоге представлен полный сортамент продукции: от трубного проката общего назначения до специализированных магистральных позиций с доставкой по всем регионам РК.
Стандартная сетка толщин защитного слоя включает следующие параметры:
- Ду 57 – 159 мм: общая толщина ВУС покрытия не менее 2,0–2,2 мм;
- Ду 219 – 273 мм: толщина покрытия не менее 2,2–2,5 мм;
- Ду 325 – 530 мм: толщина защитной оболочки не менее 2,5–3,0 мм;
- Ду 630 – 1420 мм: толщина защитной оболочки 3,0–3,5 мм (усиленный тип для тяжелых грунтов).

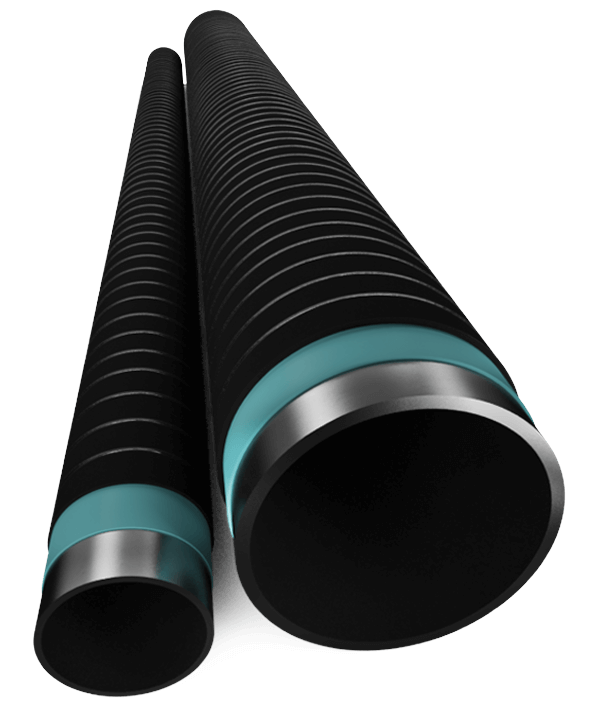

Концы труб длиной 150 ± 20 мм оставляют свободными от изоляции для проведения сварочно-монтажных работ на трассе. Фаска покрытия на границе изоляции срезается под углом не более 30° к оси трубы для обеспечения плотного замка при монтаже термоусаживаемых манжет.
Особенности монтажа и изоляции стыков в климате Казахстана
Уязвимое место любого изолированного трубопровода — монтажный сварной стык. В условиях резких перепадов температур (от -35 °C зимой в Акмолинской и Павлодарской областях до +45 °C летом в Жамбылской и Мангистауской областях) технология заделки стыков требует строгого соблюдения регламента СН РК 3.05-01-2013.
Для защиты зоны сварного шва применяются радиационно-сшитые термоусаживаемые манжеты (термоусадочные ленты ТИАЛ, Терма или Новорад) в комплекте с эпоксидным бескомпаундным праймером.
Пошаговый технологический процесс включает 4 обязательных этапа:
- Подготовка околошовной зоны: зачистка зоны шва от окалины и брызг металла абразивным инструментом до металлического блеска (класс St3) и шерохование кромок заводской изоляции на ширину 100 мм наждачной бумагой.
- Прогрев и сушка стыка: подогрев газовой пропановой горелкой до температуры 80–100 °C для удаления влаги и конденсата.
- Нанесение праймера: распределение двухкомпонентного эпоксидного состава на тело трубы аппликатором с заходом на скос заводской изоляции.
- Усадка манжеты: обертывание манжеты с нахлестом замковой пластины и прогрев горелкой от центра к краям до выступления клеевого валика по всему периметру стыка без образования воздушных карманов и складок.
Если проект требует нестандартной нарезки труб или изготовления фасонных элементов (отводов, переходов, тройников), цех промышленной обработки компании «АТЛАНТ МЕТАЛЛ» на ул. Остроумова 30 выполняет высокоточную резку металла в размер и подготовку кромок под автоматическую или ручную сварку.
Методы контроля качества и дефектоскопия на трассе
При приемке трубной продукции на объекте и после завершения изоляции стыков обязателен 100% неразрушающий контроль. Выполняются три ключевых замера:
- Контроль сплошности искровым дефектоскопом: проверка покрытия на отсутствие сквозных микротрещин и пор напряжением 5 кВ на каждый 1 мм толщины покрытия (для слоя 3,0 мм испытательное напряжение составляет 15 кВ). Пробой искры фиксирует брак.
- Проверка толщины оболочки: ультразвуковым или магнитным толщиномером в 4 диаметрально противоположных точках по окружности каждой трубы.
- Тест на адгезию (контроль сцепления): метод отслаивания полосы покрытия шириной 10–20 мм с помощью адгезиметра с фиксацией усилия на динамометре. Проводится на контрольных образцах или на припуске концевых зон.
Перемещение и укладка плетей в траншею должны производиться исключительно с использованием мягких монтажных полотенец (траверс с текстильными стропами). Применение стальных канатов без защитных чехлов категорически запрещено из-за риска срезания полиэтиленовой оболочки.
Часто задаваемые вопросы
Чем ВУС изоляция превосходит старую битумно-мастичную изоляцию?
Полиэтиленовое экструдированное покрытие обладает в 10 раз более низким водопоглощением (менее 0,03% против 0,5–1,5% у битума), не подвержено бактериальной и грибковой деструкции в грунте, сохраняет пластичность при отрицательных температурах и обладает высокой механической прочностью на сдвиг и продавливание щебнем при обратной засыпке траншеи.
Какую изоляцию выбрать: двухслойную или трехслойную для солончаковых грунтов?
Для высокоминерализованных, солончаковых и водонасыщенных грунтов Казахстана рекомендуется исключительно трехслойная ВУС изоляция. Наличие слоя термореактивного эпоксидного праймера блокирует диффузию ионов солей к поверхности стали и снижает риск подпленочной коррозии в случае точечного механического повреждения трубы.
Каким документом подтверждается качество труб в ВУС изоляции при поставке?
Каждая партия сопровождается паспортом качества завода-изготовителя изоляционного покрытия и сертификатом качества на базовую стальную трубу. В паспорте указываются результаты испытаний на сплошность диэлектрического слоя, адгезию при +20 °C и +50 °C, толщину полиэтилена и марка примененного полимерного компаунда.
Чек-лист для закупки и приёмки
- Спецификация базовой трубы: проверьте марку стали (Ст20, 09Г2С, 17Г1С) и соответствие ГОСТу несущей трубы под расчетное давление и климатический пояс строительства.
- Тип и толщина изоляции: убедитесь, что в проектной документации согласована 2-слойная или 3-слойная конструкция и требуемая минимальная толщина слоя по ГОСТ 9.602-2016.
- Длина концевых участков: проверьте очистку торцов от изоляции на 150 ± 20 мм со скосом полиэтилена до 30 градусов.
- Комплектация материалами стыков: одновременно заказывайте ремонтные комплекты, термоусаживаемые манжеты расчетной ширины и эпоксидный праймер с запасом 5–10% на подгонку.
- Логистика и доставка: организуйте бережную разгрузку траверсами с мягкими стропами. Заказать стальной прокат с заводской изоляцией и быстрой отправкой по всему Казахстану можно через сервис доставки металлопроката компании «АТЛАНТ МЕТАЛЛ».
