Практический гид по стальным приварным тройникам ГОСТ 17376-2001 для инженерных сетей и промышленных трубопроводов. Разбираем отличия равнопроходных и переходных тройников, размерный ряд от Ду 15 до Ду 426, выбор марок стали Ст20 и 09Г2С под климат Казахстана, нормативные таблицы веса и типовые ошибки при сварке.
Разветвление технологических трубопроводов, теплосетей и систем водоснабжения требует надежных узлов, способных выдерживать высокое давление, гидравлические удары и температурные подвижки. Прямая врезка трубы в трубу на объекте без усиления — грубое нарушение СН РК, приводящее к концентрации механических напряжений и аварийным протечкам.
Для разделения или объединения потоков рабочей среды используются бесшовные приварные стальные тройники по ГОСТ 17376-2001 (идентичен межгосударственному стандарту EN/ISO). В этом руководстве разберем конструктивные особенности, сортамент, марки сталей и правила монтажа ответственных узлов.
Конструкция и типы тройников по ГОСТ 17376-2001
Стандарт регламентирует бесшовные приварные тройники, изготавливаемые методом горячей штамповки или гидроштамповки из цельной трубной заготовки. Благодаря отсутствию продольных и поперечных швов на теле детали достигается равномерная прочность во всех направлениях.

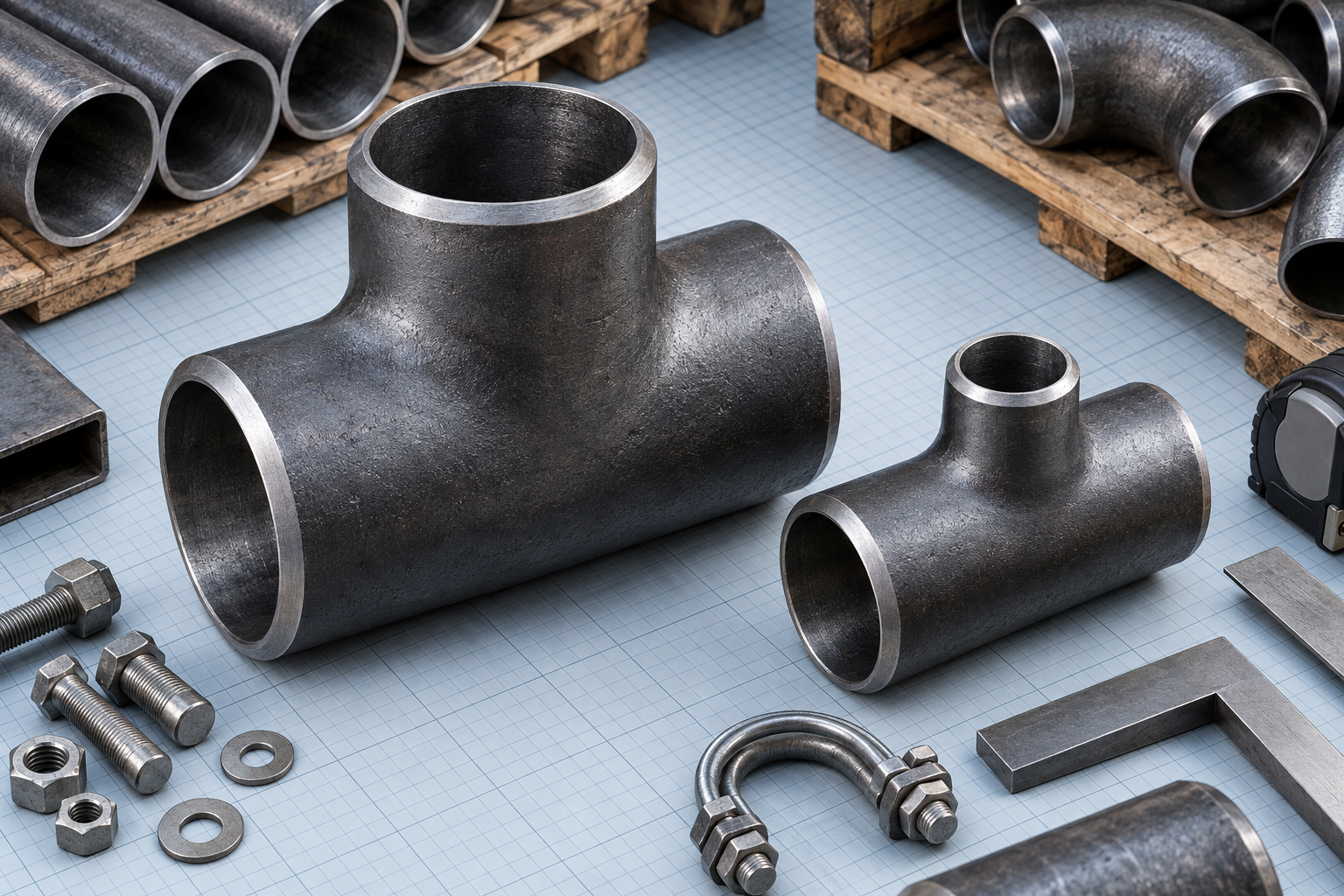

По геометрии ответвления тройники делятся на две основные группы:
- Равнопроходные тройники: диаметр магистрального прохода (D) равен диаметру ответвления (D1). Применяются, когда требуется разделить исходный поток на два равнозначных контура без изменения диаметра линии.
- Переходные тройники: диаметр ответвления (D1) меньше диаметра магистрали (D). Позволяют подключить боковую ветку меньшего диаметра без применения дополнительных конических стальных переходов, экономя монтажное пространство и сварные стыки.
По исполнению ГОСТ 17376-2001 предусматривает Исполнение 1 (соответствует международным нормам ISO 3419) и Исполнение 2 (традиционный типоразмерный ряд, повсеместно применяемый в Казахстане и странах СНГ).
Выбор марки стали: Ст20 против 09Г2С для объектов в РК
Надежность узла разветвления напрямую зависит от правильного подбора марки стали под рабочие температуры среды и климатическую зону Казахстана:
- Углеродистая сталь 20 (ГОСТ 1050-2013): базовый вариант для систем отопления, ГВС, ХВС и технологических неагрессивных сред. Рассчитана на эксплуатацию при температуре от -40 °C до +450 °C. Отлично сваривается без предварительного подогрева. Оптимальна для крытых помещений, ИТП, котельных и регионов с умеренными зимними температурами (Алматы, Шымкент, Тараз).
- Низколегированная сталь 09Г2С (ГОСТ 19281-2014): хладостойкая конструкционная сталь, сохраняющая ударную вязкость при морозах до -70 °C и давлении до 16 МПа (160 атм). Обязательна для наружных теплотрасс, газопроводов и нефтепромысловых объектов в северных и центральных регионах РК (Астана, Караганда, Павлодар, Костанай, Атырау).
- Нержавеющие стали (12Х18Н10Т, AISI 304, AISI 316): применяются на предприятиях пищевой, химической и фармацевтической промышленности Казахстана при транспортировке агрессивных химических сред.
Таблица размеров, толщин стенок и массы равнопроходных тройников (Исполнение 2)
Ниже приведены справочные параметры популярных типоразмеров бесшовных равнопроходных тройников по ГОСТ 17376-2001, сопоставимых с бесшовными и электросварными трубами магистралей.
| Условный проход (Ду / DN), мм | Наружный диаметр (D = D1), мм | Толщина стенки (T), мм | Высота тройника (H), мм | Длина магистрали (F), мм | Теоретическая масса 1 шт, кг |
|---|---|---|---|---|---|
| Ду 15 | 21.3 | 2.0 / 3.2 | 25 | 50 | 0.14 / 0.20 |
| Ду 20 | 26.9 | 2.3 / 3.2 | 29 | 58 | 0.24 / 0.31 |
| Ду 25 | 33.7 | 2.6 / 3.2 | 38 | 76 | 0.43 / 0.52 |
| Ду 32 | 42.4 | 2.6 / 3.6 | 48 | 96 | 0.74 / 0.98 |
| Ду 40 | 48.3 | 2.6 / 3.6 | 57 | 114 | 1.10 / 1.40 |
| Ду 50 | 57.0 | 3.0 / 4.0 / 5.0 | 60 | 120 | 1.40 / 1.80 / 2.20 |
| Ду 65 | 76.0 | 3.5 / 4.5 / 6.0 | 75 | 150 | 2.60 / 3.30 / 4.20 |
| Ду 80 | 89.0 | 3.5 / 5.0 / 8.0 | 90 | 180 | 3.70 / 5.10 / 7.80 |
| Ду 100 | 108.0 | 4.0 / 6.0 / 8.0 | 100 | 200 | 5.20 / 7.60 / 9.80 |
| Ду 125 | 133.0 | 4.0 / 6.0 / 8.0 | 125 | 250 | 8.60 / 12.50 / 16.20 |
| Ду 150 | 159.0 | 4.5 / 6.0 / 8.0 / 10.0 | 150 | 300 | 13.50 / 17.60 / 23.00 / 28.20 |
| Ду 200 | 219.0 | 6.0 / 8.0 / 10.0 / 12.0 | 200 | 400 | 29.00 / 38.00 / 47.00 / 56.00 |
| Ду 250 | 273.0 | 7.0 / 10.0 / 12.0 / 16.0 | 250 | 500 | 48.00 / 67.00 / 79.50 / 104.00 |
| Ду 300 | 325.0 | 8.0 / 10.0 / 12.0 / 16.0 | 300 | 600 | 75.00 / 92.50 / 110.00 / 144.00 |
| Ду 400 | 426.0 | 10.0 / 12.0 / 16.0 / 20.0 | 400 | 800 | 145.00 / 172.00 / 225.00 / 278.00 |
Размеры и подбор переходных тройников
В переходных тройниках диаметр горловины D1 меньше магистрального D. Наиболее востребованные комбинации диаметров на стройплощадках Казахстана:
- Магистраль Ду 50 (57 мм): ответвления на Ду 40 (48.3 мм), Ду 32 (42.4 мм), Ду 25 (33.7 мм). Масса детали: от 1.2 до 1.6 кг в зависимости от стенки.
- Магистраль Ду 80 (89 мм): ответвления на Ду 65 (76 мм), Ду 50 (57 мм), Ду 40 (48 мм). Масса детали: от 3.2 до 4.8 кг.
- Магистраль Ду 100 (108 мм): ответвления на Ду 80 (89 мм), Ду 65 (76 мм), Ду 50 (57 мм). Масса детали: от 4.6 до 7.1 кг.
- Магистраль Ду 150 (159 мм): ответвления на Ду 125 (133 мм), Ду 100 (108 мм), Ду 80 (89 мм), Ду 50 (57 мм). Масса детали: от 11.5 до 24.0 кг.
- Магистраль Ду 200 (219 мм): ответвления на Ду 150 (159 мм), Ду 100 (108 мм), Ду 80 (89 мм). Масса: от 24.0 до 45.0 кг.
При сопряжении с трубопроводной арматурой тройники часто компонуются с крутоизогнутыми отводами и стальными плоскими или воротниковыми фланцами.
Ошибки при подборе и монтаже стальных тройников
Нарушение технологии подбора и сварки фасонных деталей трубопроводов приводит к разгерметизации контура или повышенному гидравлическому сопротивлению:
- Несовпадение толщины стенки (разнотолщинность): если толщина стенки тройника существенно больше стенки соединяемой бесшовной трубы, внутри образуется порог, создающий турбулентность и очаг кавитационного износа. По нормам допускается разница толщин не более 30% с обязательной разделкой кромок на конус (угол скоса 15°).
- Кустарная врезка «по месту» вместо заводского тройника: вырезание отверстия в трубе автогеном ослабляет сечение магистрали на 40–60%. Без накладных воротников такой узел не пройдет гидравлические испытания технадзора.
- Отсутствие заводской фаски под сварку: торец тройника под приварку должен иметь угол скоса кромки 30–35° и притупление 1.0–2.5 мм для формирования качественного корня шва.
- Неправильная пространственная ориентация: в паропроводах и газовых сетях врезка отвода должна выполняться вверх или вбок, чтобы предотвратить попадание конденсата в ответвление. В системах сбора шлама и дренажа ответвление направляют строго вниз.
Чек-лист для снабженца при приемке тройников на объекте
- Маркировка на корпусе: проверьте наличие клейма завода, указания стандарта (ГОСТ 17376-2001), наружного диаметра, толщины стенки и марки стали (например: Тройник 108х6 - 89х5 Ст20 ГОСТ 17376-2001).
- Геометрия и перпендикулярность: отклонение оси ответвления от перпендикуляра к магистрали не должно превышать 1 градуса.
- Состояние кромок: кромки должны быть ровными, без забоин, расслоений, трещин и глубокой ржавчины.
- Паспорт качества: обязательное наличие сертификата соответствия завода-изготовителя с указанием плавки, химического состава стали и результатов гидроиспытаний.
Часто задаваемые вопросы (FAQ)
Чем штампованный тройник ГОСТ 17376-2001 отличается от сварного тройника по ОСТ?
Бесшовный штампованный тройник ГОСТ 17376-2001 изготавливается из цельного отрезка трубы методом прессования и не имеет швов. Он рассчитан на высокое давление до 16 МПа (160 бар). Сварные тройники (по ОСТ 34.10.764-97 или ОСТ 36-24-77) изготавливаются сваркой нескольких трубных заготовок, применяются на больших диаметрах (от Ду 500 и выше) и при невысоком рабочем давлении до 2.5 МПа.
Какое давление выдерживают бесшовные тройники ГОСТ 17376-2001?
Рабочее давление зависит от марки стали, рабочей температуры и соотношения диаметра к толщине стенки. Стандартные исполнения из Ст20 и 09Г2С рассчитаны на номинальное давление Ру (PN) от 1.6 МПа (16 кгс/см²) до 16.0 МПа (160 кгс/см²).
Как правильно расшифровывать обозначение тройника в сметах?
Например, запись «Тройник П 159х8 - 108х6 Ст20 ГОСТ 17376-2001» означает: тройник переходной (П), диаметр магистрали 159 мм со стенкой 8 мм, диаметр ответвления 108 мм со стенкой 6 мм, материал — углеродистая сталь 20, изготовлен по ГОСТ 17376-2001 (Исполнение 2).
Можно ли сваривать тройник из стали 09Г2С с трубой из стали 20?
Да, сталь 20 и сталь 09Г2С относятся к категории хорошо свариваемых конструкционных сталей и совместимы при сварке. Для формирования шва используются сварочные электроды типа Э50А (например, УОНИ-13/55) или сварочная проволока Св-08Г2С в среде защитных газов.
Вывод
Бесшовные стальные тройники ГОСТ 17376-2001 — единственный нормативно одобренный элемент для ответственных разветвлений трубопроводов высокого и среднего давления. Для стандартных теплосетей и котельных в Алматы достаточно марки стали Ст20, а для наружных сетей северных областей Казахстана рекомендуется низколегированная сталь 09Г2С.
Компания АТЛАНТ МЕТАЛЛ поддерживает постоянный складской запас приварных тройников всех диаметров (Ду 15–426), фланцев, отводов и запорной арматуры в Алматы с оперативной доставкой по всему Казахстану и полным комплектом заводских сертификатов.
