Разбираем монтажные талрепы DIN 1480: типы наконечников (крюк-кольцо, кольцо-кольцо, крюк-крюк), линейку резьб М6–М36, предельные нагрузки, правила сопряжения с тросами и частые ошибки при монтаже вантовых конструкций в Казахстане.

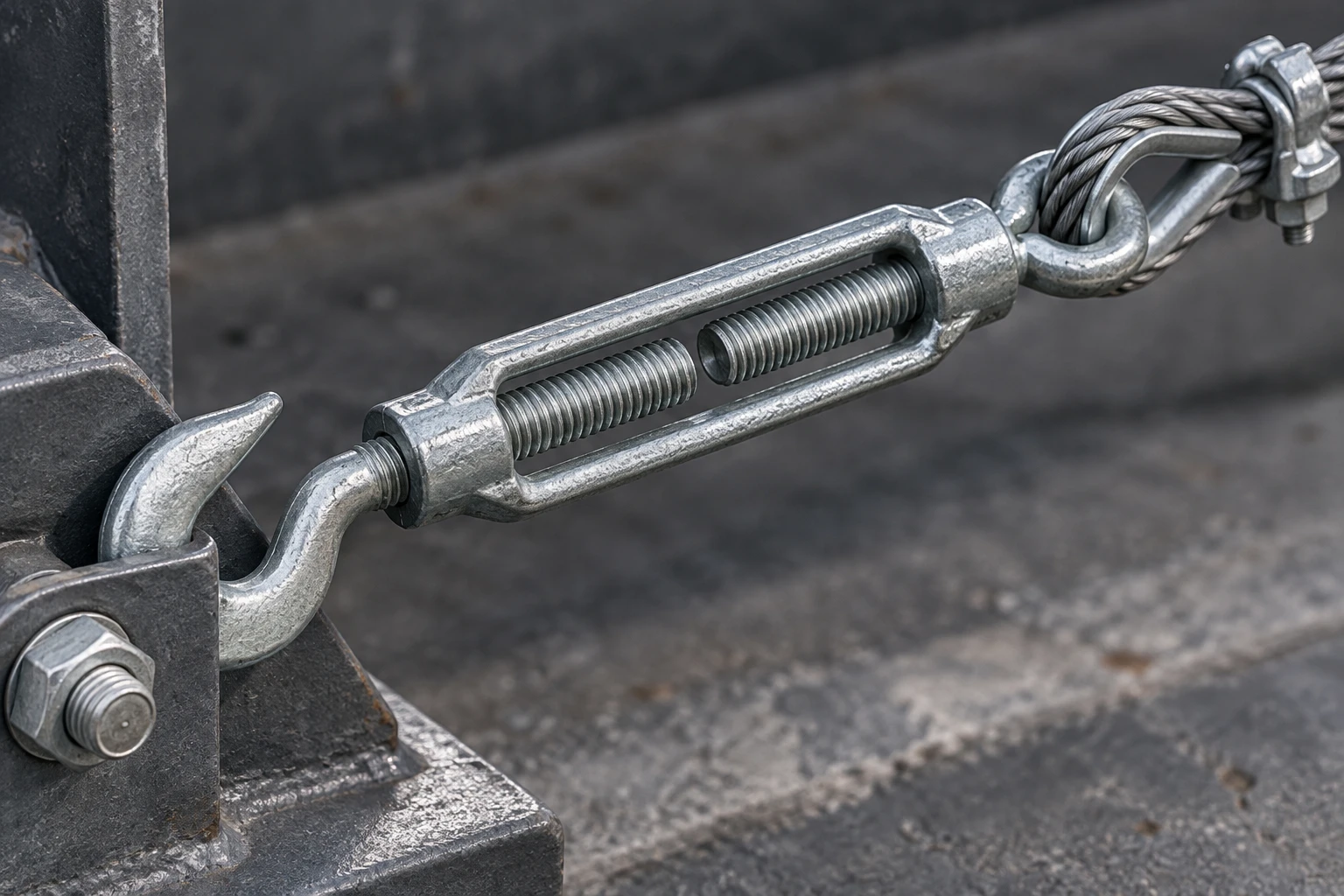

Талреп по стандарту DIN 1480 — это винтовая стяжка открытого типа, предназначенная для регулировки натяжения стальных канатов, цепей, мачт, рекламных конструкций и вантовых растяжек.
При кажущейся простоте конструкции ошибка в выборе диаметра резьбы или типа оголовка приводит к деформации корпуса или срыву резьбы под ветровыми нагрузками. На строительных и монтажных площадках Алматы и Казахстана талрепы используются повсеместно — от фиксации грузов при транспортировке до установки вышек связи.
Конструктивные особенности и типы исполнений DIN 1480
Корпус талрепа представляет собой открытую литую или кованую стальную рамку с двумя резьбовыми отверстиями — с правой и левой метрической резьбой. При вращении корпуса винты одновременно втягиваются внутрь или выдвигаются, изменяя общую длину узла.
В зависимости от способа крепления и типа сопрягаемого такелажа используются три основных исполнения:
- Крюк-Кольцо (C+R / Hook-Eye): наиболее универсальный вариант. Кольцо монтируется на постоянную анкерную точку или соединяется со скобой такелажной G210, а крюк позволяет быстро зацепить петлю троса или цепь;
- Кольцо-Кольцо (R+R / Eye-Eye): закрытое неразъемное соединение с максимальной надежностью. Исключает случайное соскакивание троса при вибрациях и циклических порывах ветра;
- Крюк-Крюк (C+C / Hook-Hook): быстросъемное исполнение, применяемое для временных растяжек, стяжки бортов и легких монтажных фиксаций.
Таблица типоразмеров, нагрузок и совместимости с тросом
Стандарт DIN 1480 относится к монтажным (хозяйственным) натяжителям. Для ответственных грузоподъемных операций и подвеса тяжелого оборудования применяют трубчатые талрепы DIN 1478, однако для 95% строительных растяжек прочности DIN 1480 с оцинкованным покрытием более чем достаточно.
| Резьба (М) | Длина корпуса L1 (мм) | Диапазон регулировки L (мм) | Рабочая нагрузка WLL (кг) | Разрушающая нагрузка (кг) | Рекомендуемый трос (мм) | Вес 1 шт. (кг) |
|---|---|---|---|---|---|---|
| М6 | 110 | 160 – 240 | 75 | 225 | 2.0 – 3.0 | 0.09 |
| М8 | 125 | 190 – 280 | 140 | 420 | 3.0 – 4.0 | 0.16 |
| М10 | 140 | 230 – 330 | 220 | 660 | 4.0 – 6.0 | 0.27 |
| М12 | 150 | 270 – 380 | 310 | 930 | 6.0 – 8.0 | 0.43 |
| М14 | 165 | 300 – 420 | 440 | 1320 | 8.0 – 10.0 | 0.61 |
| М16 | 190 | 350 – 490 | 600 | 1800 | 10.0 – 12.0 | 1.00 |
| М20 | 220 | 410 – 570 | 900 | 2700 | 12.0 – 16.0 | 1.60 |
| М24 | 255 | 480 – 670 | 1300 | 3900 | 16.0 – 20.0 | 2.65 |
| М30 | 255 | 540 – 720 | 2100 | 6300 | 20.0 – 24.0 | 4.10 |
| М36 | 295 | 610 – 810 | 3100 | 9300 | 24.0 – 30.0 | 7.20 |
Правила сборки узла натяжения со стальным канатом
Для создания надежного вантового соединения необходимо правильно собрать всю такелажную цепочку. Недопустимо завязывать трос узлами или цеплять его за крюк без защитных элементов.
Стандартная схема монтажа включает следующие этапы:
- Формирование концевой петли троса: внутрь петли обязательно закладывается коуш соответствующего калибра, предотвращающий истирание и излом жил оцинкованного стального троса;
- Фиксация петли: устанавливаются зажимы для троса DIN 741 с соблюдением шага и направления затяжки колодок;
- Подготовка талрепа: перед установкой винты выкручиваются из корпуса на 70-80% от максимального хода, оставляя в резьбе запас не менее 1.5–2 диаметров;
- Соединение с анкером: кольцо талрепа крепится к базовой конструкции через рым-болт DIN 580 или забитую анкерную проушину;
- Натяжение: корпус талрепа вращается монтажным воротком (прутком или отверткой) до достижения проектного натяжения троса.
Типичные ошибки при монтаже и эксплуатации талрепов
Нарушение регламентов монтажа снижает несущую способность узла в несколько раз и может привести к обрыву растяжки.
- Несоосная нагрузка на излом: талреп DIN 1480 рассчитан строго на осевое растяжение. Любой боковой изгиб или перекос стержня деформирует резьбу и срезает шпильку;
- Использование открытого крюка на вибрирующих конструкциях: при ветровых колебаниях трос может кратковременно провиснуть и выскочить из зева крюка. Для мачт и рекламных щитов используйте исполнение «кольцо-кольцо» или страхуйте крюк проволочной скруткой;
- Слишком малый запас резьбы в теле корпуса: если винт закручен всего на 3-4 нитки, при пиковом порыве ветра резьбу просто вырвет из силуминового или мягкого стального литья;
- Отсутствие контргайки при циклической вибрации: ветровая вибрация приводит к самопроизвольному раскручиванию корпуса. Рекомендуется фиксировать резьбовые штоки контргайками или стопорной проволокой;
- Попытка подъема грузов: открытые талрепы DIN 1480 категорически запрещено применять в грузоподъемных стропах вместо крановых траверс и строповочных скоб.
Специфика применения и защитные покрытия в климате Казахстана
Резкие сезонные перепады температур в регионах Казахстана (от -35 °C зимой до +40 °C летом) приводят к тепловому расширению и сужению протяженных металлических тросов.
Зимой натяжение канатов резко возрастает, а летом появляется провисание. Именно поэтому в проект закладывают талрепы с запасом хода резьбы не менее 30%, что дает возможность проводить сезонную регулировку натяжения.
Белый цинковый слой толщиной 8–12 мкм надежно защищает углеродистую сталь марки Ст3/C15 от коррозии на открытом воздухе в сухом и умеренном климате. На складе компании АТЛАНТ МЕТАЛЛ в Алматы представлены все востребованные типоразмеры талрепов DIN 1480 от М6 до М36, а также сопутствующий крепеж, коуши и стальные канаты с оперативной комплектацией и отгрузкой по всему Казахстану.
FAQ
Чем отличается талреп DIN 1480 от DIN 1478?
DIN 1480 имеет открытый корпус и предназначен для статических растяжек, подвесов и хозяйственных задач. DIN 1478 изготавливается с закрытым трубчатым корпусом из кованой легированной стали и сертифицирован для ответственных грузоподъемных и судовых операций.
Как определить, сколько оборотов резьбы должно оставаться внутри корпуса?
Минимальная глубина захода резьбового винта в корпус талрепа должна составлять не менее 1.5 внешних диаметра резьбы (для М12 — минимум 18 мм, для М16 — минимум 24 мм).
Можно ли использовать талреп DIN 1480 для буксировки транспорта?
Нет, талрепы DIN 1480 не рассчитаны на динамические рывковые нагрузки, возникающие при буксировке, и деформируются при первом резком рывке.
Какой инструмент использовать для вращения корпуса талрепа?
Для вращения открытого корпуса используется металлический вороток, прочный пруток или отвертка подходящего диаметра, вставляемая в центральное окно рамки. Использование массивных труб-рычагов запрещено во избежание скручивания корпуса.
Вывод
Грамотный расчет типоразмера талрепа DIN 1480 по рабочей нагрузке и диаметру каната гарантирует устойчивость любых мачтовых и вантовых систем. При комплектации объекта выбирайте качественные оцинкованные стяжки с запасом прочности не менее 3:1 и соблюдайте соосность приложения усилий.
