Разбираем конструктивные различия омегообразных скоб G209 и прямых G210, рабочие нагрузки WLL от 0.5 до 55 т и правила их безопасного сопряжения со стальными канатами и стропами в Казахстане.
Такелажная скоба (шакл) — ключевой съемный соединительный элемент между грузоподъемным механизмом, стропом и перемещаемым грузом. Надежность узла напрямую зависит от правильного выбора формы корпуса, диаметра штифта и допустимой рабочей нагрузки (WLL).
На строительных и промышленных площадках Казахстана скобы работают в широком диапазоне температур: от -40 °C на севере до +45 °C в южных и западных регионах. Нарушение правил подбора или использование несертифицированного литья приводит к деформации штифта и обрыву стропа.

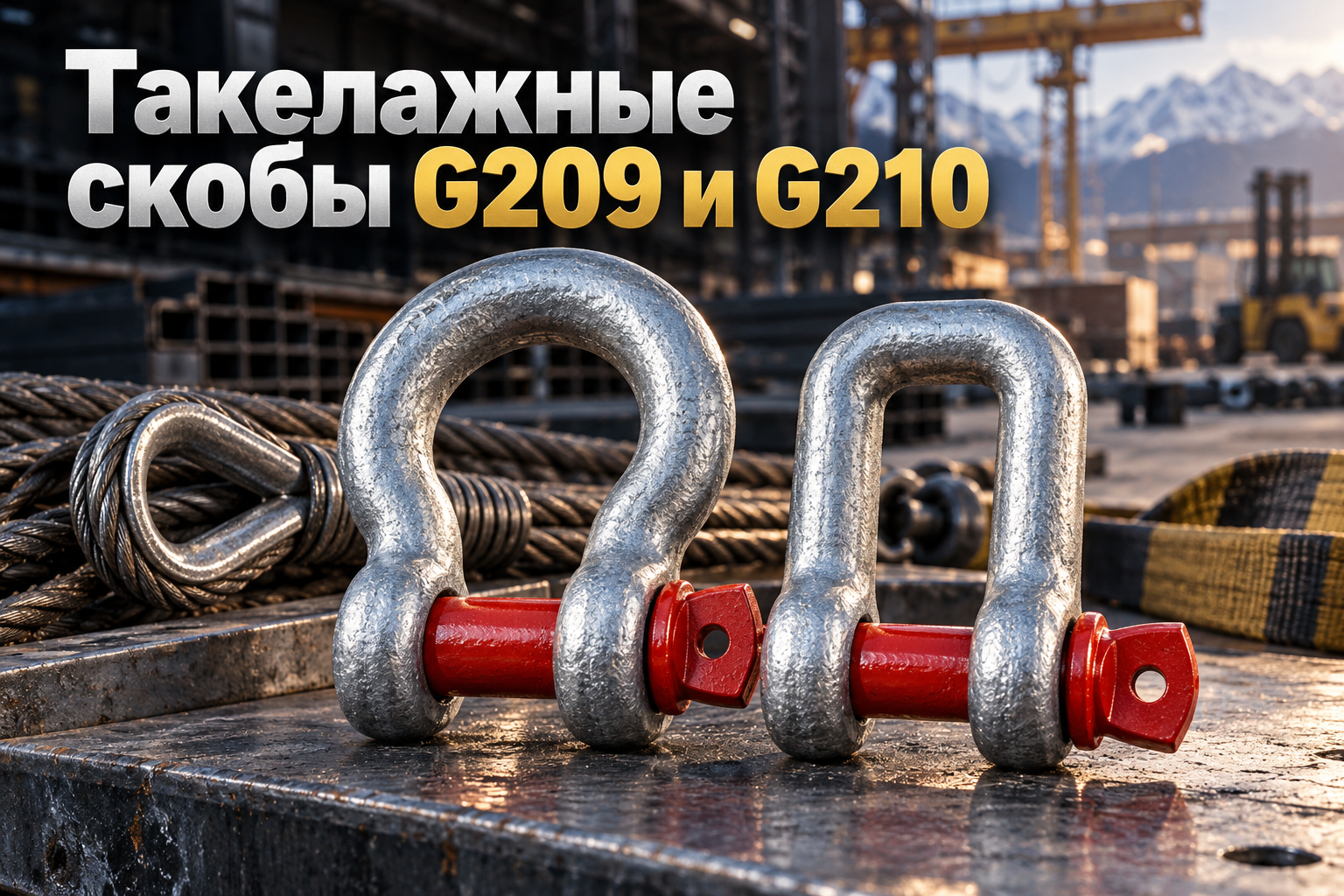

Конструктивные отличия: омегообразные G209 против прямых G210
Корпуса такелажных скоб изготавливаются методом объемной горячей штамповки из легированной или углеродистой стали с последующей термообработкой (закалка с отпуском). По форме тела скобы делятся на два базовых типа:
- Омегообразные (G209 / СИ, анкерные): имеют расширенную дугообразную форму. Предназначены для соединения многоветвевых стропов (2СК, 4СК), текстильных чалок и возможности распределения усилий под углом до 45° от центральной оси без зажима ветвей;
- Прямые (G210 / СА, цепные): выполнены в форме вытянутой буквы U. Применяются преимущественно для однонаправленных линейных осевых нагрузок — сращивания стальных канатов, крепления к рым-болтам и работы с цепными ветвями (1СЦ).
Оба типа скоб соответствуют стандарту US Federal Specification RR-C-271 и европейскому стандарту EN 13889. Запас прочности качественных скоб составляет 6:1 (разрушающая нагрузка в 6 раз превышает номинальную грузоподъемность WLL).
Типы фиксации штифта: винтовой палец или болт с гайкой и шплинтом
По способу запирания зева такелажные скобы выпускаются в двух исполнениях, определяющих их эксплуатационное назначение:
- Винтовой штифт (резьбовой палец): штифт вкручивается напрямую в тело проушины. Оптимален для временных и быстроразъемных монтажных операций. Не допускается к использованию там, где скоба может скользить по грузу и самопроизвольно выкручиваться;
- Предохранительный болт с гайкой и шплинтом (тип G2130 для омеги, G2150 для прямой): болт свободно проходит через проушины, фиксируется гайкой и контрится шплинтом. Это обязательное решение для постоянных соединений, подъема ответственных конструкций и вибронагруженных узлов.
Таблица параметров и грузоподъемности скоб G209 и G210
Номинальный типоразмер скобы определяется по диаметру тела дужки (в дюймах или миллиметрах). Обратите внимание: диаметр грузового штифта всегда больше толщины тела скобы на 2–4 мм для компенсации изгибающего момента.
| Типоразмер (дюйм / мм) | Рабочая нагрузка WLL (т) | Диаметр штифта (мм) | Ширина зева (мм) | Высота внутренняя (мм) | Совместимый трос (мм) | Вес 1 шт (кг) |
|---|---|---|---|---|---|---|
| 1/4" (6.3 мм) | 0.50 | 8.0 | 12.0 | 28.5 | 4.0 – 6.0 | 0.06 |
| 5/16" (8.0 мм) | 0.75 | 10.0 | 13.5 | 31.0 | 6.0 – 8.0 | 0.11 |
| 3/8" (10.0 мм) | 1.00 | 11.0 | 17.0 | 36.5 | 8.0 – 10.0 | 0.15 |
| 7/16" (11.0 мм) | 1.50 | 13.0 | 18.5 | 43.0 | 10.0 – 12.0 | 0.22 |
| 1/2" (12.7 мм) | 2.00 | 16.0 | 20.5 | 48.0 | 12.0 – 14.0 | 0.33 |
| 5/8" (16.0 мм) | 3.25 | 19.0 | 27.0 | 60.5 | 14.0 – 18.0 | 0.65 |
| 3/4" (19.0 мм) | 4.75 | 22.0 | 32.0 | 71.5 | 18.0 – 22.0 | 1.07 |
| 7/8" (22.0 мм) | 6.50 | 25.4 | 36.5 | 84.0 | 20.0 – 24.0 | 1.64 |
| 1" (25.4 мм) | 8.50 | 28.5 | 43.0 | 95.0 | 24.0 – 28.0 | 2.52 |
| 1-1/8" (28.6 мм) | 9.50 | 32.0 | 46.0 | 108.0 | 26.0 – 30.0 | 3.36 |
| 1-1/4" (31.8 мм) | 12.00 | 35.0 | 51.5 | 119.0 | 30.0 – 36.0 | 4.72 |
| 1-1/2" (38.1 мм) | 17.00 | 42.0 | 60.5 | 146.0 | 36.0 – 42.0 | 8.40 |
| 1-3/4" (44.5 мм) | 25.00 | 51.0 | 73.0 | 178.0 | 42.0 – 50.0 | 14.25 |
| 2" (50.8 мм) | 35.00 | 57.0 | 82.5 | 197.0 | 48.0 – 56.0 | 20.65 |
| 2-1/2" (63.5 мм) | 55.00 | 70.0 | 105.0 | 267.0 | 56.0 – 65.0 | 41.05 |
Особенности монтажа и критические ошибки строповки
При использовании скоб на крановых узлах и монтажных траверсах соблюдайте правила промышленной безопасности РК:
- Штифт должен опираться на крюк: при строповке петлей («на удавку») тело скобы надевается на строп, а штифт заводится в проушину или петлю с коушем, чтобы канат при затяжке не проворачивал палец;
- Запрет боковых нагрузок на прямые скобы G210: прямое тело скобы рассчитано исключительно на тягу вдоль оси. При боковом отклонении даже на 15° несущая способность падает на 25%, а при 45° — более чем на 50%;
- Ограничение угла для омеги G209: при заведении двух ветвей стропа в омегообразную скобу угол между ветвями не должен превышать 120°, а угол отклонения от вертикали — не более 45°;
- Запрет замены оригинального штифта обычным болтом: стандартные строительные болты классов 4.8 или 5.8 срезаются при нагрузках в 3–4 раза ниже номинала фирменного легированного штифта класса 8.8 / 10.9;
- Защита от самораскручивания: винтовой штифт затягивается вручную до упора с доворотом воротком на 1/4 оборота без применения удлинителей труб.
При комплектации грузоподъемных систем скобы регулярно комбинируют с другими сертифицированными элементами: заказывайте оцинкованный стальной трос нужной свивки, надежные зажимы для троса DIN 741 для формирования петель, а также парные рым-болты DIN 580 и рым-гайки для фиксации на оборудовании.
Чек-лист входного контроля и выбраковки скоб на объекте
Перед каждым подъемом ответственный стропальщик или специалист по охране труда обязан выполнить визуальный и инструментальный осмотр:
- Четкая заводская маркировка на теле: производитель, грузоподъемность WLL в тоннах, класс стали и номер партии;
- Отсутствие трещин, расслоений, раковин и глубоких коррозионных язв на штампованном теле;
- Износ тела дужки или штифта не должен превышать 10% от номинального диаметра по штангенциркулю;
- Штифт должен свободно вкручиваться в резьбу по всей длине от руки без перекоса и люфта;
- Полный запрет на сварочные работы, нагрев резаком и механическую подгонку зева скобы.
FAQ
Чем отличается скоба G209 от G2130?
Обе скобы омегообразные и имеют одинаковую форму корпуса. Различие в штифте: у G209 штифт резьбовой (вкручивается в проушину), а у G2130 используется болт с шестигранной гайкой и предохранительным шплинтом для долговременного монтажа.
Как расшифровывается маркировка WLL на теле шакла?
WLL (Working Load Limit) — предельная рабочая нагрузка, которую изделие выдерживает в штатном режиме подъема. Для скоб по EN 13889 разрушающая нагрузка MBL (Minimum Breaking Load) составляет 6 x WLL.
Можно ли соединять две скобы между собой штифт к штифту?
Нет, соединение «палец в палец» запрещено, так как при натяжении штифты скользят друг по другу и испытывают точечный изгибающий срез. Скобы соединяют только по схеме «тело к телу» (дужка в дужку).
Какое покрытие лучше защищает от коррозии в условиях Казахстана?
Для наружных работ в регионах с высокой влажностью или солончаковыми грунтами (Атырау, Актау) оптимально горячее оцинкование (толщина цинка 40–60 мкм). Для закрытых складов и цехов достаточно термодиффузионного или гальванического цинкования.
Вывод
Правильный подбор типа скобы (омега G209 для угловых и многоветвевых стропов, прямая G210 для осевой тяги) и запас по грузоподъемности исключают риск аварий на объекте. Компания «АТЛАНТ МЕТАЛЛ» поставляет сертифицированный такелаж и метизы со склада в Алматы с доставкой во все регионы Казахстана, предоставляя паспорта качества и сертификаты испытаний на каждую партию.
