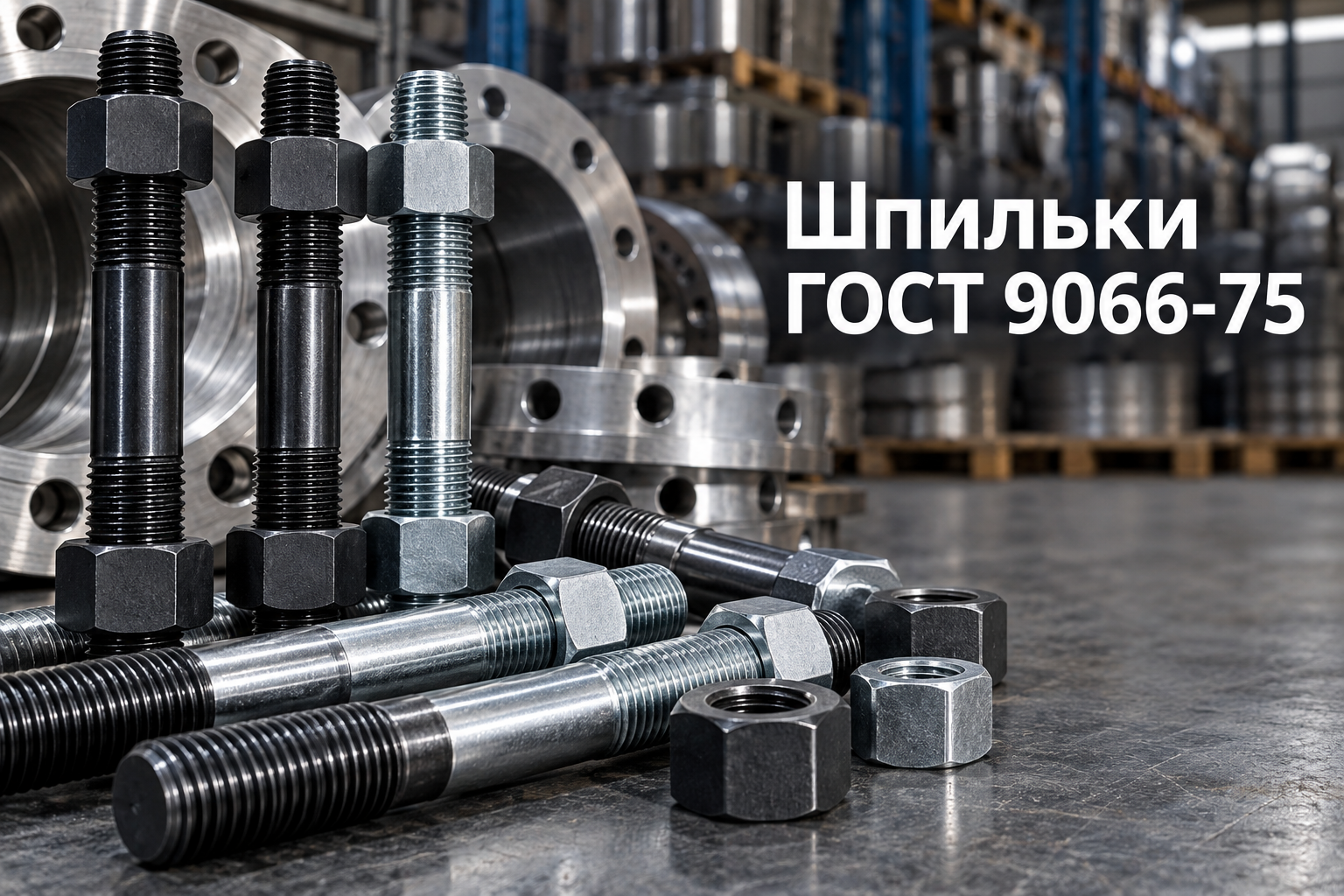

Фланцевые шпильки ГОСТ 9066-75 — специализированный резьбовой крепеж для ответственных трубопроводов, теплотрасс и технологических линий под давлением. Разбираем отличия типов А и Б, выбор марок стали Ст35, 40Х и 09Г2С для климата Казахстана, формулу точного расчета длины и правила затяжки.
При сборке фланцевых соединений на теплотрассах, магистральных водоводах, газопроводах и нефтехимических объектах Казахстана часто возникает опасная ошибка — попытка заменить фланцевую шпильку обычной строительной резьбовой шпилькой DIN 975 или рядовыми болтами.
Строительный крепеж общего назначения не рассчитан на циклическое температурное расширение, вибрации и гидравлические удары. Для трубопроводов с температурой среды от -70 °C до +650 °C и давлением до 25 МПа стандартом является шпилька по ГОСТ 9066-75 в комплекте с фланцевыми гайками ГОСТ 9064-75.
Типы шпилек по ГОСТ 9066-75 и их конструктивные различия
Стандарт регламентирует пять основных типов шпилек, но в промышленном и гражданском строительстве РК наиболее востребованы два исполнения:
- Тип А — сплошная шпилька с одинаковым номинальным диаметром гладкой части и резьбовых концов. Применяется для фланцевых соединений трубопроводов и арматуры с температурой металла до +300 °C;
- Тип Б — шпилька с диаметром гладкой шейки меньше наружного диаметра резьбы (диаметр шейки равен среднему диаметру резьбы). Упругая деформация такой шейки компенсирует температурные колебания при температурах свыше +300 °C и высоком циклическом давлении;
- Типы В, Г, Д — специализированные шпильки с осевым отверстием для контроля затяжки и прогрева, применяемые в паровых котлах, турбинах и на сверхвысоких давлениях.
Выбор марки стали под рабочие условия и климат Казахстана
Климат в регионах Казахстана предъявляет жесткие требования к хладостойкости металла. В северных и центральных областях (Астана, Караганда, Павлодар) зимние температуры регулярно опускаются ниже -35 °C, что исключает использование рядовых углеродистых сталей на открытом воздухе.
- Сталь 35 (Ст35) — базовый вариант для внутренних систем отопления, водоснабжения и технологических линий с рабочим диапазоном от -40 °C до +425 °C при умеренных давлениях;
- Сталь 40Х — легированная конструкционная сталь повышенной прочности. Применяется для давлений Ру 40–160 бар и температур от -40 °C до +450 °C;
- Сталь 09Г2С — низколегированная кремнемарганцовистая сталь. Обязательна для наружных сетей, газопроводов и объектов в северных регионах РК при рабочих температурах от -70 °C;
- Сталь 20Х13, 12Х18Н10Т — коррозионностойкие нержавеющие стали для химических производств, пищевой промышленности и агрессивных сред.
Таблица параметров и совместимости шпилек ГОСТ 9066-75
В таблице приведены типовые размеры резьбы, шаг, ориентировочная масса 1000 шт. для шпилек типа А (длина 120 мм) и рекомендуемые сопрягаемые гайки:
| Резьба (d) | Крупный шаг, мм | Мелкий шаг, мм | Теоретический вес (тип А, L=120 мм), кг / 1000 шт | Комплектная гайка (ГОСТ 9064-75) | Совместимый фланец (Ру 16–25) |
|---|---|---|---|---|---|
| М12 | 1.75 | 1.25 | 98.5 | Гайка М12 | Ду 15 – Ду 25 |
| М16 | 2.00 | 1.50 | 178.0 | Гайка М16 | Ду 32 – Ду 65 |
| М20 | 2.50 | 1.50 | 281.0 | Гайка М20 | Ду 80 – Ду 100 |
| М24 | 3.00 | 2.00 | 412.0 | Гайка М24 | Ду 125 – Ду 150 |
| М27 | 3.00 | 2.00 | 526.0 | Гайка М27 | Ду 200 |
| М30 | 3.50 | 2.00 | 652.0 | Гайка М30 | Ду 250 |
| М36 | 4.00 | 3.00 | 951.0 | Гайка М36 | Ду 300 – Ду 350 |
Как правильно рассчитать расчетную длину шпильки
Закупка шпилек «на глаз» приводит к двум проблемам: короткая шпилька не обеспечивает полный захват резьбы гайкой, а избыточная длина увеличивает металлоемкость и мешает теплоизоляции узла.
Расчет общей длины шпильки (L) выполняется по инженерной формуле:
L = 2 × Sфл + Sпр + 2 × Hг + 2 × Sш + 2 × Kвылета
- Sфл — толщина зеркала/диска фланца (берется по ГОСТ 33259-2015 или ГОСТ 12820/12821);
- Sпр — толщина прокладки в обжатом состоянии (паронит, ТРГ или резина — обычно от 2 до 4 мм);
- Hг — высота гайки по ГОСТ 9064-75 (фланцевые гайки выше стандартных DIN 934);
- Sш — толщина шайбы (при использовании шайб под обе гайки);
- Kвылета — запас выхода резьбы за гайку. По нормам СП РК он должен составлять не менее 2–3 полных витков резьбы (обычно 5–10 мм с каждой стороны).
Ошибки при подборе и затяжке фланцевых шпилек
Ошибки монтажа приводят к разгерметизации узлов и аварийным остановкам тепловых сетей и производств:
- Несоответствие твердости гайки и шпильки. Гайка ГОСТ 9064-75 должна быть по твердости на 20–30 HB ниже твердости шпильки, чтобы избежать задиров и схватывания резьбы при высокой затяжке;
- Применение шпилек без защитного покрытия в агрессивных грунтах. Для бесканальной прокладки и колодцев заказывают оцинкованные или кадмированные шпильки с хроматированием;
- Затяжка «на глаз» без динамометрического ключа. Неравномерное усилие перекашивает стальные фланцы и разрушает прокладку;
- Повторное использование деформированных шпилек. После работы в режиме перегрева крепеж теряет предел текучести и подлежит замене при плановом вскрытии узла.
Чек-лист для снабженца при заказе шпилек в Казахстане
- Уточните тип шпильки (Тип А для большинства общестроительных узлов или Тип Б для высоких температур и пара);
- Проверьте марку стали по проекту: если объект эксплуатируется на улице зимой в Северном или Центральном РК — закладывайте 09Г2С;
- Укажите шаг резьбы: по умолчанию шпильки поставляются с крупным шагом, но для вибронагруженных узлов и приборов часто заказывают мелкий шаг;
- Комплектуйте сразу ответными гайками ГОСТ 9064-75 и сопряженными деталями, такими как стальные тройники и отводы;
- Требуйте паспорт завода-изготовителя с указанием плавки, химического состава стали и результатов механических испытаний на ударную вязкость.
На складе АТЛАНТ МЕТАЛЛ в Алматы вы можете заказать шпильки ГОСТ 9066-75, сопутствующие шестигранные гайки и высокопрочный крепеж с быстрой комплектацией и доставкой по всему Казахстану.
Часто задаваемые вопросы (FAQ)
Чем фланцевая шпилька ГОСТ 9066-75 отличается от шпильки DIN 975?
DIN 975 — это полнорезьбовая метровая строительная штанга класса 4.8 или 8.8 без регламентированных испытаний на ударную вязкость при отрицательных температурах. ГОСТ 9066-75 изготовлен из легированных сталей (Ст35, 40Х, 09Г2С) с термообработкой и предназначен специально для работы под гидростатическим давлением и знакопеременными нагрузками.
Почему для фланцев используют шпильки с двумя гайками, а не обычные болты?
Шпилька с двумя гайками обеспечивает абсолютно равномерное распределение натяжения с обеих сторон фланца, исключает перекос при затяжке динамометрическим ключом и легко демонтируется срезанием одной гайки при прикипании в агрессивных средах.
Как защитить резьбу шпилек от прикипания при высокой температуре?
Перед монтажом на резьбовые участки шпилек и опорные поверхности гаек обязательно наносят высокотемпературную графитовую или медно-молибденовую пасту.
Сколько ниток резьбы должно оставаться над гайкой после монтажа?
Согласно строительным нормам и правилам безопасности трубопроводов РК, над плоскостью затянутой гайки должно выступать не менее 2 и не более 5 полных витков резьбы шпильки.
Вывод
Грамотный выбор шпилек ГОСТ 9066-75 — ключевой фактор герметичности и долговечности любого трубопроводного узла. Учитывайте температурный диапазон региона, используйте сталь 09Г2С для холодных зон и всегда комплектуйте шпильки специализированными фланцевыми гайками ГОСТ 9064-75 для надежной безаварийной эксплуатации.
