Любое резьбовое соединение в строительных металлоконструкциях, монтаже технологического оборудования или прокладке инженерных коммуникаций подвергается статическим и вибрационным нагрузкам. Ошибочный отказ от шайбы или неверно подобранный диаметр приводит к смятию опорной поверхности, потере преднатяга болта и аварийному разрушению узла.

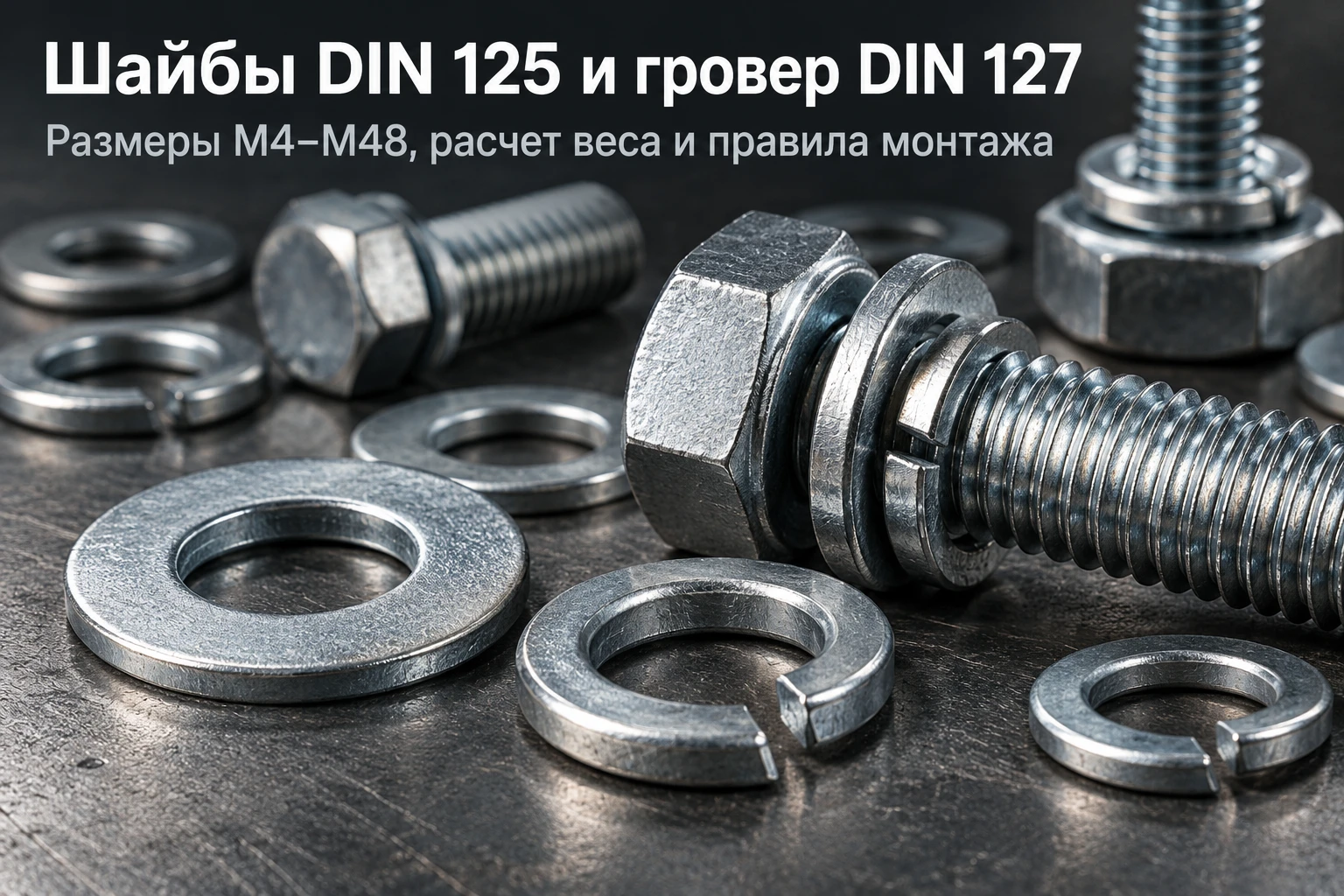

На строительных объектах Казахстана основную массу крепежных узлов комплектуют двумя типами шайб: плоскими нормальными по DIN 125 (аналог ГОСТ 11371-78) и пружинными одновитковыми гроверами по DIN 127 (аналог ГОСТ 6402-70). Разберем, как правильно подобрать толщину, диаметр и покрытие метизов под метрический крепеж различной прочности.

Назначение и принципиальная разница между DIN 125 и DIN 127

Плоская шайба DIN 125 выполняет задачу перераспределения сжимающего усилия, возникающего при затяжке болта или гайки. Без нее усилие концентрируется на узком кольцевом участке под головкой, что вызывает деформацию мягкого металла, продавливание древесины или повреждение антикоррозионного покрытия несущей балки.

Пружинная шайба DIN 127 (гровер) решает совершенно другую задачу — предотвращает самопроизвольное развинчивание узла при вибрациях, пульсирующих нагрузках и температурных перепадах, типичных для резко континентального климата Казахстана.

• DIN 125 Форма А (без фаски): гладкая круглая штампованная пластина для стандартных резьбовых соединений общего назначения;
• DIN 125 Форма В (с фаской): шайба со скошенной наружной кромкой, применяемая в ответственных тяжелонагруженных узлах и высокопрочных болтовых соединениях;
• DIN 127 Форма А (с отогнутыми острыми концами): пружинное разрезное кольцо с врезающимися зубцами для фиксации в деталях без финишных защитных покрытий;
• DIN 127 Форма В (с притупленными концами): стандартный гровер с плоскими торцами среза, не повреждающий сопрягаемую поверхность при затяжке.

Размеры, параметры отверстий и таблица веса шайб DIN 125 и DIN 127

Снабженцам и прорабам важно точно рассчитывать вес партии при закупке, поскольку оптовые поставки метизов со складов отпускаются в килограммах, а расход в проектно-сметной документации указывается в штуках.

Внутренний диаметр шайбы всегда делается чуть больше номинального диаметра резьбы болта, чтобы исключить заклинивание метиза на теле крепежа при сборке узла.

Правила сборки крепежного пакета и совместимость материалов

Частая ошибка монтажников — установка пружинной шайбы непосредственно на мягкую или тонкую поверхность детали. Разрезные края гровера при затяжке врезаются в материал основания и прорезают в нем канавку, что провоцирует прослабление узла.

Правильная последовательность монтажа под гайку выглядит следующим образом: сначала на болт или шпильку надевается плоская шайба DIN 125, поверх нее укладывается пружинный гровер DIN 127, после чего накручивается и затягивается стандартная шестигранная гайка.

При комплектации узла важно соблюдать правила антикоррозионной защиты и прочностной совместимости:

• Оцинкованный крепеж: шайбы с гальваническим цинковым покрытием толщиной 6–9 мкм монтируются исключительно в комплекте с оцинкованным болтом DIN 933 и оцинкованной гайкой DIN 934 во избежание образования электрохимической пары;
• Твердость шайб: для болтов класса прочности 8.8 и выше стандартные мягкие шайбы твердостью 100–140 HV не подходят, так как они расплющиваются при регламентном моменте затяжки; для них заказывают шайбы с твердостью 200–300 HV;
• Монтаж шпилечных соединений: при стяжке фланцев и опорных пят через резьбовую шпильку DIN 975 плоские шайбы устанавливаются с обеих сторон соединяемого пакета.

Типичные ошибки при подборе и затяжке шайб на объекте

Неправильная эксплуатация крепежа снижает несущую способность конструкции даже при использовании дорогих сертифицированных болтов.

• Повторное использование гроверов: после однократной полной затяжки пружинная сталь 65Г или 70 теряет часть упругости; повторный монтаж б/у гровера не гарантирует защиту от вибрации;
• Установка гровера под головку потайного винта: конусные посадочные места требуют специализированных зубчатых тарельчатых шайб DIN 6798, а не плоских или стандартных гроверов;
• Перетяжка пружинной шайбы: при превышении максимального момента затяжки кольцо гровера выворачивается наружу или лопается по линии разреза, полностью теряя контакт с поверхностью.

Комплектация и поставка метизов в Алматы

Компания АТЛАНТ МЕТАЛЛ поставляет полный сортамент метрического крепежа, шайб DIN 125 / DIN 127 и такелажных элементов со склада в Алматы. Продукция сопровождается паспортами качества и сертификатами соответствия ГОСТ и DIN.

Специалисты компании помогут пересчитать проектную потребность из штук в весовые нормы, скомплектовать заказы фасовкой в заводских коробках или мешках и организовать оперативную доставку на строящиеся объекты по Алматы и регионам Казахстана.

Часто задаваемые вопросы

Итоги и рекомендации по выбору шайб

Грамотный подбор шайб DIN 125 и DIN 127 обеспечивает долговечность и вибростойкость строительных каркасов, оборудования и трубопроводных узлов. При проектировании и закупке всегда учитывайте класс прочности сопрягаемых болтов, наличие защитного цинкового слоя и соответствие фактических толщин стандартам DIN и ГОСТ.
