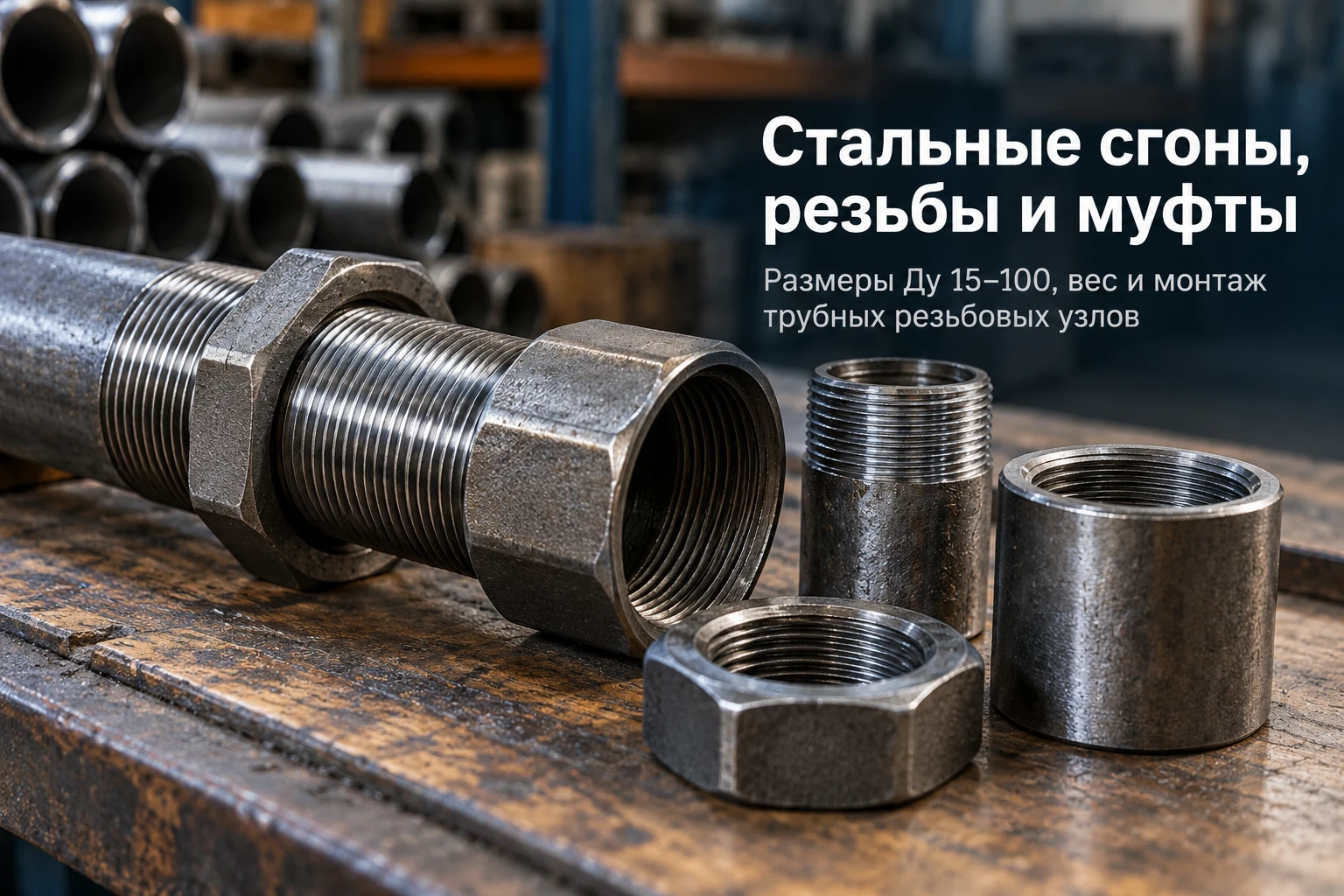

Сгоны, приварные резьбы, бочата и трубные муфты остаются базовыми элементами для сборки разборных узлов отопления, водоснабжения и пожаротушения без применения фланцев. В этом руководстве разбираем типоразмеры Ду 15–100 по ГОСТам, длину резьбовой части, нормы уплотнения и ошибки монтажа на объектах Казахстана.
При обустройстве тепловых пунктов, узлов учета воды, газораспределительных линий и водомерных гребенок в Казахстане ключевую роль играет ремонтопригодность трубопровода. Сварной стык обеспечивает герметичность, но не позволяет быстро демонтировать насос, фильтр или запорную арматуру для планового обслуживания.
Для создания надежных разборных и полуразборных узлов применяют стальные трубные заготовки с цилиндрической трубной резьбой (G по ГОСТ 6357-81): сгоны, резьбы, муфты, бочата и контргайки. Изготавливаются они методом нарезки на отрезках водогазопроводных труб (ВГП) по ГОСТ 3262-75 или электросварных прямошовных труб по ГОСТ 10704-91.
Виды стальных резьбовых фитингов и их назначение
Каждая трубная заготовка решает конкретную инженерную задачу в узле обвязки. Неправильная замена одного элемента другим приводит к протечкам или невозможности разобрать линию без болгарки.
- Сгон стальной (ГОСТ 8969-75): отрезок трубы с короткой резьбой (5–6 витков) с одной стороны и длинной резьбой с другой. Длинная резьба предназначена для накручивания муфты и контргайки, что позволяет соединить два неподвижных участка трубопровода.
- Резьба приварная (ГОСТ 8965-75): короткий патрубок, у которого один конец гладкий (под приварку к магистрали или баку), а второй имеет стандартную короткую трубную резьбу для накручивания крана, обратного клапана или фильтра.
- Бочонок (бочата): короткая трубная заготовка с одинаковой короткой резьбой на обоих концах. Используется как межрезьбовой переходник между двумя муфтовыми элементами арматуры.
- Муфта стальная прямая (ГОСТ 8966-75): цельный цилиндр с внутренней трубной резьбой по всей длине. Служит для прямого соосного соединения двух труб с наружной резьбой.
- Контргайка стальная (ГОСТ 8968-75): узкая гайка с внутренней цилиндрической резьбой и фаской с одной стороны, предназначенная для фиксации муфты на длинной резьбе сгона и сжатия уплотнительного жгута.
Сортамент, размеры и таблица веса стальных сгонов и муфт (Ду 15–100)
При проектировании и комплектации инженерных сетей в Алматы важно точно рассчитывать строительную длину сгонного узла и массу фитингов для весового контроля поставки.
В таблице ниже приведены справочные параметры стандартных стальных сгонов в сборе (сгон + муфта + контргайка) и одинарных прямых муфт по ГОСТ 8966-75 / ГОСТ 8969-75.
| Условный проход (Ду / DN) | Резьба (дюймы, G) | Длина сгона L (мм) | Длина длинной резьбы (мм) | Длина муфты Lm (мм) | Вес сгона в сборе (кг) | Вес муфты стальной (кг) |
|---|---|---|---|---|---|---|
| Ду 15 | G 1/2″ | 110 | 40 | 34 | 0.19 | 0.08 |
| Ду 20 | G 3/4″ | 110 | 40 | 36 | 0.26 | 0.12 |
| Ду 25 | G 1″ | 130 | 45 | 43 | 0.43 | 0.20 |
| Ду 32 | G 1 1/4″ | 130 | 45 | 48 | 0.59 | 0.28 |
| Ду 40 | G 1 1/2″ | 150 | 50 | 48 | 0.78 | 0.34 |
| Ду 50 | G 2″ | 150 | 55 | 56 | 1.15 | 0.54 |
| Ду 65 | G 2 1/2″ | 170 | 60 | 65 | 1.75 | 0.82 |
| Ду 80 | G 3″ | 180 | 65 | 72 | 2.35 | 1.15 |
| Ду 100 | G 4″ | 200 | 75 | 85 | 3.80 | 1.95 |
По типу защитного покрытия трубные заготовки делятся на черные (из неоцинкованной стали) и оцинкованные (с горячим или термодиффузионным цинковым слоем не менее 30 мкм). На линиях питьевого холодного и горячего водоснабжения в РК по строительным нормам обязательно применение оцинкованных деталей для предотвращения вторичного окисления воды.
Как работает и собирается сгонный узел
Монтаж сгона требует соблюдения строгой последовательности операций, иначе узел потеряет герметичность при температурных расширениях теплоносителя.
- Подготовка резьбы: на длинную резьбу сгона до упора накручивается стальная контргайка (фаской в сторону муфты), а следом за ней — стальная муфта.
- Стыковка с магистралью: короткий конец сгона уплотняется льном или анаэробным гелем и вкручивается в муфтовую запорную арматуру или ответный приварной патрубок.
- Сгон муфты: муфта скручивается с длинной резьбы сгона и наворачивается на наружную резьбу сопрягаемой трубы до упора.
- Уплотнение и контрение: в зазор между торцом муфты и контргайкой наматывается жгут из сантехнического льна с уплотнительной пастой. Контргайка затягивается ключом в сторону муфты, намертво зажимая лен и герметизируя резьбовой зазор.
Для надежной фиксации трубопроводов при затяжке массивных фитингов Ду 32–Ду 100 используют трубные сантехнические хомуты с виброгасящим профилем EPDM, которые предотвращают перекос оси стыка.
Ошибки монтажников при использовании стальных резьбовых деталей
Несмотря на простоту конструкции, монтажные бригады нередко допускают критические ошибки, приводящие к авариям при гидравлических испытаниях систем.
- Нарезка резьбы на тонкостенной электросварной трубе: при нарезании резьбы резцом на трубах со стенкой менее 2.5–2.8 мм металл в канавке критически истончается. Под давлением теплоносителя или при гидроударе такой стык срезает по первому витку. Для резьбовых заготовок должна использоваться только толстостенная труба ВГП по ГОСТ 3262-75.
- Сварка оцинкованных деталей без зачистки: приваривание оцинкованной резьбы без предварительного снятия цинкового слоя в зоне сварки приводит к насыщению шва парами цинка, вызывая пористость и микротрещины в металле шва.
- Использование ФУМ-ленты на сгонах отопления: фторопластовая лента при температурных циклических расширениях стальной трубы (нагрев/остывание) постепенно выдавливается и теряет герметичность. На сгонах систем отопления и ГВС следует применять сантехнический чесаный лен со специальной невысыхающей пастой либо высокотемпературные анаэробные герметики.
- Отсутствие фаски на контргайке: плоская контргайка без торцевой выемки просто выдавливает уплотнитель наружу, не вдавливая его внутрь муфтового зазора.
Черные или оцинкованные фитинги: что выбрать для систем в РК
Выбор материала фитинга напрямую зависит от среды, рабочего давления и регламентов СП РК по внутренним инженерным системам.
Для закрытых контуров отопления с подготовленным деаэрированным теплоносителем и технологических газопроводов стандартно применяются черные стальные резьбы, сгоны и муфты. Они отлично свариваются с черной магистральной трубой и выдерживают рабочее давление до 1.6–2.5 МПа (Ру 16–25) при температуре до +175 °C.
Для пожарных водопроводов, открытых систем водоснабжения и узлов обвязки скважинных насосов необходимы оцинкованные заготовки. В Алматы на складе АТЛАНТ МЕТАЛЛ доступен полный сортамент деталей трубопроводов Ду 15–100, включая приварные резьбы, сгоны в сборе, фланцы стальные и сопутствующий крепеж с доставкой по городу и регионам Казахстана.
Часто задаваемые вопросы (FAQ)
Чем отличается стальная муфта ГОСТ 8966-75 от чугунной муфты?
Стальная муфта имеет меньшую толщину стенки при равной прочности, не боится ударных нагрузок и механических перекосов при затяжке трубными ключами. Кроме того, стальную муфту при необходимости можно обваривать по торцу, тогда как ковкий чугун сварке стандартными электродами не подлежит.
Какой длины должна быть стандартная приварная резьба Ду 25?
Стандартная короткая приварная резьба Ду 25 по ГОСТ 8965-75 имеет общую строительную длину 40–50 мм, из которых резьбовая нарезка занимает 14–17 мм, а оставшаяся гладкая часть (25–33 мм) предназначена для качественного сварного стыка без перегрева резьбы.
Можно ли использовать сгоны на магистралях высокого давления выше 2.5 МПа?
Нет, резьбовые соединения на цилиндрической трубной резьбе рассчитаны на условное давление Ру 10–Ру 16 (максимум Ру 25 для усиленных муфт). Для магистралей высокого давления и диаметров свыше Ду 100 по нормам безопасности применяются сварные стыки или фланцевые соединения по ГОСТ 33259-2015.
Как правильно подобрать диаметр резьбы под трубу ВГП?
Условный проход Ду соответствует внутреннему диаметру трубы. Например, труба ВГП Ду 20 имеет наружный диаметр 26.8 мм, на который нарезается трубная резьба G 3/4″. Трубе ВГП Ду 25 (наружный диаметр 33.5 мм) соответствует резьба G 1″, а трубе Ду 50 (наружный 60.0 мм) — резьба G 2″.
Вывод
Стальные сгоны, резьбы и муфты обеспечивают надежность и ремонтопригодность инженерных систем при условии правильного подбора толщины стенки заготовок и соблюдения технологии уплотнения резьбы. При комплектации крупных объектов заказывайте сертифицированные детали трубопроводов в АТЛАНТ МЕТАЛЛ — наши специалисты укомплектуют заказ стальными заготовками, хомутами, фланцами и ВГП трубами с быстрой отгрузкой со склада в Алматы.
