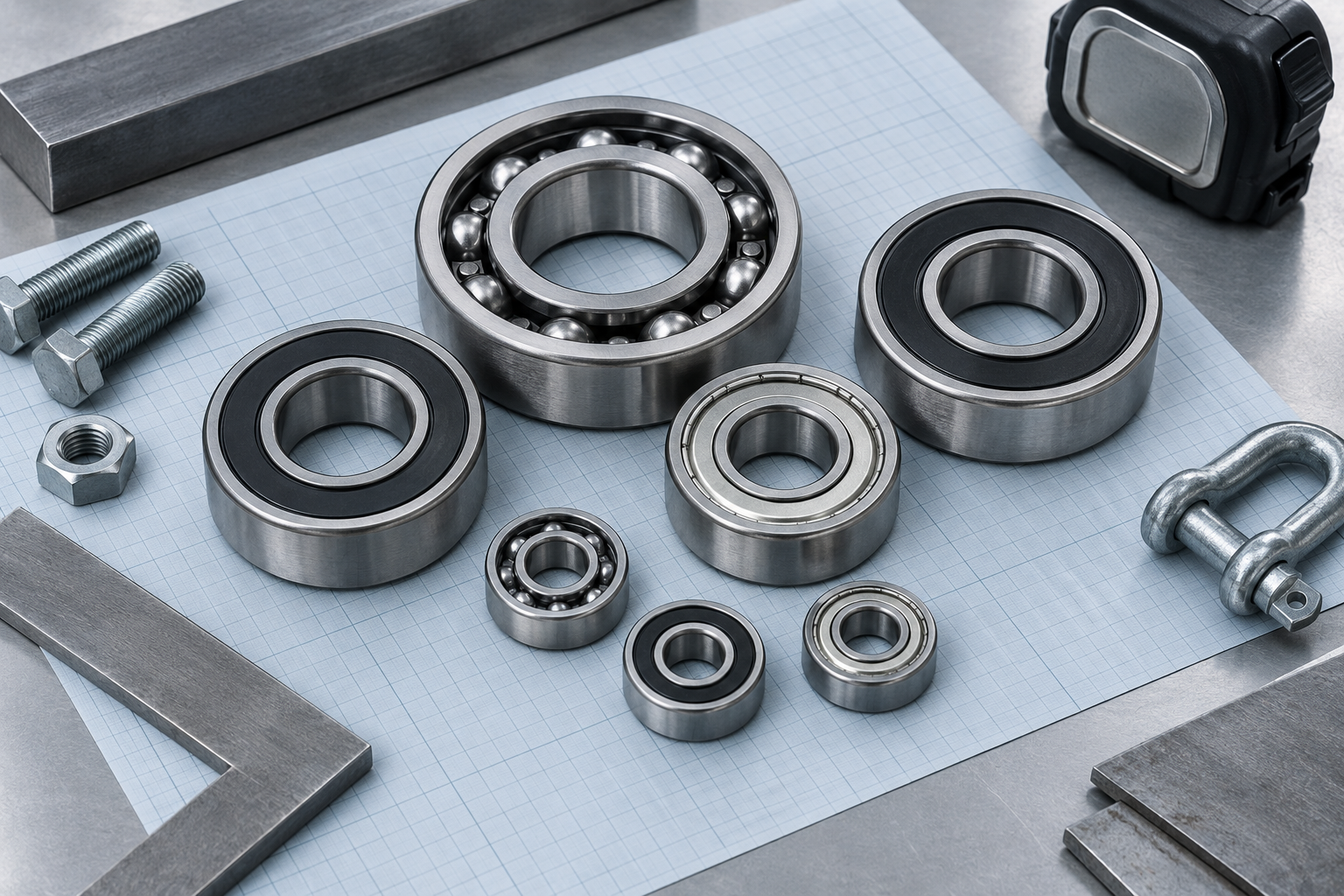

Радиальные шариковые подшипники ГОСТ и ISO: подбор зазоров, уплотнений и защита от износа в РК

Преждевременный выход из строя электродвигателей, редукторов, конвейерных роликов, насосных станций и дробильно-сортировочного оборудования на предприятиях Казахстана в 65% случаев связан с некорректным выбором радиального зазора и типа защитного уплотнения подшипников. Ошибочная замена подшипника с увеличенным тепловым зазором C3 на стандартный аналог с зазором CN (нормальный) при рабочей температуре узла выше +70 °C приводит к заклиниванию тел качения уже в первые 100 часов наработки. В условиях запылённости карьеров, цементных заводов и элеваторов открытые подшипники выходят из строя из-за абразивного износа дорожек качения. В этом материале разобран инженерный регламент подбора шариковых радиальных однорядных подшипников по ГОСТ 8338-75 (ГОСТ 520-2011) и международным стандартам ISO 15 с учётом климатических и производственных условий Казахстана.

Конструкция и соответствие маркировок: ГОСТ 8338-75 vs ISO 15

Однорядные радиальные шариковые подшипники воспринимают преимущественно радиальные нагрузки, а также ограниченные двусторонние осевые усилия (до 70% от неиспользованной радиальной грузоподъёмности). Они работают на высоких скоростях вращения благодаря минимальному моменту трения.

При снабжении промышленных объектов механикам часто приходится переводить советские и российские обозначения по ГОСТ 3189-89 в международный формат ISO и обратно. Основное различие заключается в структуре кода:

• Маркировка ГОСТ: базовый номер состоит из цифр диаметра отверстия (первые две цифры справа, умноженные на 5 для диаметров от 20 до 495 мм), серии ширин и диаметров (третья и седьмая цифры), а префиксы и суффиксы указывают на класс точности (например, 6-205, 5-180206, 70-308).
• Маркировка ISO: серия обозначается комбинацией цифр (60.., 62.., 63.., 64.., 160..), где последняя группа из двух цифр определяет посадочный диаметр (04 = 20 мм, 05 = 25 мм, 06 = 30 мм и т.д.), а суффиксы определяют зазоры и уплотнения (например, 6205-2RS-C3).

В каталоге подшипников и промышленных компонентов компании «АТЛАНТ МЕТАЛЛ» представлены обе линейки с возможностью оперативного подбора взаимозаменяемых аналогов под посадочные места валов и корпусов.

Тип конструкции	Обозначение ГОСТ	Обозначение ISO	Тип защиты / уплотнения	Рабочая среда и применение
Открытый базовый	205, 308, 410	6205, 6308, 6410	Без уплотнений (требует масляной ванны)	Закрытые редукторы, коробки передач, масляные ванны станков
С одной защитной шайбой	60205, 60308	6205-Z, 6308-Z	Металлическая бесконтактная шайба (Z)	Узлы с односторонним доступом смазки, умеренная запылённость
С двумя защитными шайбами	80205, 80308	6205-ZZ (2Z)	Две металлические бесконтактные шайбы	Электродвигатели, вентиляторы, высокоскоростные узлы без контакта с водой
С контактными уплотнениями	180205, 180308	6205-2RS (2RSH/2RSR)	Два контактных резинометаллических сальника NBR	Элеваторы, конвейеры, насосы, наружные установки с риском влаги и пыли
С канавкой под стопорное кольцо	50205, 150205	6205-N, 6205-2RSN	Канавка на наружном кольце (с кольцом NR)	Компактные корпусные узлы с фиксацией от осевого смещения без заплечиков

Выбор радиального зазора: почему стандартного CN недостаточно

Радиальный внутренний зазор — это расстояние, на которое одно кольцо подшипника может смещаться относительно другого в радиальном направлении. В процессе монтажа подшипника на вал с натягом (посадки m5, k5, m6) внутреннее кольцо расширяется, а наружное при запрессовке в корпус (посадки H7, J7) сжимается. Это уменьшает первоначальный монтажный зазор на 50–80%.

При работе узла температура внутреннего кольца (нагревающегося от вала двигателя или трения) обычно на 5–15 °C выше температуры наружного корпуса. Это вызывает дополнительное температурное расширение шариков и дорожки качения. Если зазор выбран неверно, подшипник переходит в состояние предварительного заклинивания, что влечет лавинообразный рост температуры, выгорание пластичной смазки и разрушение сепаратора.

• Зазор CN (Normal, в маркировке ГОСТ не указывается): применяется для общепромышленных узлов с умеренными оборотами, где посадки выполнены с переходным натягом, а температура корпуса не превышает +50...+60 °C.
• Зазор C3 (в ГОСТ — цифра 7 перед номером, например, 70-208): увеличенный зазор (на 10–25 мкм больше CN). Обязателен для электродвигателей, конвейерных приводов, центробежных насосов и оборудования, работающего в условиях резких перепадов температур (от -35 °C зимой на открытых площадках Павлодара или Астаны до +45 °C летом в Шымкенте).
• Зазор C4 (в ГОСТ — цифра 8 перед номером): специальный зазор для узлов с высоким градиентом температур (виброгрохоты, сушильные барабаны, печные рольганги), где вал нагревается до +120...+150 °C.

Защитные уплотнения и подбор смазки для условий Казахстана

Оборудование горнорудного комплекса, карьерная техника, зерноочистительные комплексы и строительные растворомешалки в РК эксплуатируются в среде с высоким содержанием кварцевой, цементной или зерновой пыли. Проникновение твердых абразивных частиц размером более 5 мкм в зону контакта шарика с дорожкой качения снижает ресурс узла в 8–10 раз.

Для защиты закрытых подшипников применяются два основных решения:

• Металлические защитные шайбы (ZZ / 2Z): не создают трения о внутреннее кольцо, обеспечивают предельную скорость вращения (до 100% от базовой скорости открытого подшипника), но защищают только от крупной фракции пыли. Не герметичны против влаги, пара и мелкодисперсных взвесей.
• Контактные уплотнения из синтетического каучука (2RS / 2RSH / DDU): эластомерная кромка плотно прилегает к проточке внутреннего кольца, гарантируя 100% защиту от пыли, грязи и струй воды. Ограничивают предельную скорость вращения на 25–30% из-за трения кромки. Подшипники 2RS поставляются с завода с заложенной на весь срок службы пластичной смазкой (заполнение 30–35% свободного объёма) и не требуют обслуживания.

Для круглогодичной работы в климате Казахстана заправка закрытых подшипников должна производиться литиевыми комплексными или полимочевинными смазками с рабочим температурным диапазоном от -40 °C до +130 °C (класс консистенции NLGI 2). Запрещается вымывать заводскую смазку бензином или растворителями перед установкой подшипников закрытого типа 2RS/ZZ.

Ошибки монтажа и хранения подшипников на производственных складах

Нарушение правил монтажа — вторая по частоте причина аварий после неправильного подбора зазора. При установке радиальных подшипников на строительных базах и ремонтных участках регулярно совершаются критические ошибки:

• Передача усилия запрессовки через тела качения: нанесение ударов молотком по наружному кольцу при посадке на вал приводит к образованию вмятин (бринеллированию) на дорожках качения. Запрессовку следует выполнять только через монтажную втулку, упирающуюся в напрессовываемое кольцо, либо с применением индукционного нагревателя (нагрев подшипника до +100...+110 °C).
• Хранение подшипников в вертикальном положении на полу: при вибрации от проезжающего транспорта шарики внутри неустановленного подшипника колеблются и повреждают полированную дорожку (ложное бринеллирование). Хранить продукцию необходимо строго горизонтально на деревянных стеллажах в оригинальной консервационной упаковке.
• Несоосность посадочных мест корпуса и вала: шариковые радиальные подшипники допускают угловой перекос колец не более 8–10 угловых минут (0,15°). Превышение этого значения вызывает кромочную концентрацию напряжений и разрушение стального штампованного сепаратора.
• Смешивание несовместимых смазок при досмазывании: смешивание кальциевых и литиевых смазок приводит к разжижению основы, выпадению мыла и полному вытеканию смазочного материала из узла.

Часто задаваемые вопросы по радиальным шариковым подшипникам

В чем разница между подшипниками 6205-2RS и 6205-ZZ?

Подшипник 6205-2RS оснащен контактными резинометаллическими уплотнениями из бутадиен-нитрильного каучука (NBR), которые герметично изолируют внутреннюю полость от пыли и влаги. Подшипник 6205-ZZ закрыт стальными бесконтактными шайбами: он имеет меньший момент трения и допускает более высокие обороты, но уступает по защите в сырых и пыльных средах.

Как определить посадочный диаметр подшипника по номеру ISO?

Для номеров серий с окончанием от 04 до 96 внутренний диаметр (d) рассчитывается умножением последних двух цифр на 5. Например: подшипник 6306 имеет посадочный диаметр d = 06 × 5 = 30 мм; подшипник 6210 имеет d = 10 × 5 = 50 мм. Исключения: 00 = 10 мм, 01 = 12 мм, 02 = 15 мм, 03 = 17 мм.

Можно ли использовать подшипник с зазором C3 вместо стандартного CN в редукторе?

Если узел работает при умеренных температурах (до +50 °C) и требует высокой точности вращения вала без радиального биения, установка C3 не рекомендуется, так как это увеличит вибрацию и шум. Однако в электродвигателях и высокооборотных насосах замена CN на C3 является стандартом для компенсации теплового расширения.

Как правильно расшифровать советскую маркировку 180206 по ГОСТ 3189?

Цифра 06 указывает на диаметр вала (30 мм). Цифра 2 — легкая радиальная серия. Префикс 180 обозначает, что подшипник закрыт с двух сторон контактными резиновыми уплотнениями со встроенной пластичной смазкой. Международный прямой аналог по ISO — 6206-2RS.

Чек-лист для закупки

Перед формированием заявки на поставку радиальных шариковых подшипников для производственного участка или строительного объекта сверьте спецификацию по следующим пунктам:

• Геометрические размеры: проверьте три базовых параметра — диаметр внутреннего отверстия (d), наружный диаметр (D) и ширину кольца (B) штангенциркулем или микрометром.
• Условия эксплуатации: определите рабочую температуру узла. Для оборудования с нагревом свыше +60 °C закладывайте исполнение с тепловым зазором C3.
• Степень запылённости среды: для открытых строительных площадок, карьеров, конвейерных линий и бетоносмесителей заказывайте закрытые подшипники с маркировкой 2RS (180... по ГОСТ). Для чистых цеховых электродвигателей — исполнение ZZ (80... по ГОСТ).
• Материал сепаратора: для стандартных условий подходит штампованная листовая сталь (без индекса), для узлов с повышенной вибрацией (грохоты, компрессоры) — массивный латунный сепаратор (суффикс M в ISO или Л в ГОСТ).
• Класс точности: для общепромышленных агрегатов достаточен нормальный класс точности (класс 0 по ГОСТ или Normal по ISO). Для шпинделей станков требуются классы повышенной точности (P6, P5 или 6, 5 по ГОСТ).
• Наличие паспортов качества: запрашивайте заводские сертификаты соответствия ГОСТ 520-2011 или ISO 15 для исключения контрафактной продукции с сырыми телами качения.
