Разбираем стальные бесшовные переходы ГОСТ 17378-2001: разница между концентрическими (ПК) и эксцентрическими (ПЭ) деталями, подбор толщины стенки под давление системы, таблица веса и правила монтажа на горизонтальных и вертикальных трубопроводах в условиях климата Казахстана.
При строительстве тепловых сетей, промышленных технологических линий и водопроводов неизбежно возникает задача состыковать трубы разного диаметра. Для плавного изменения проходного сечения без образования вихревых зон и гидравлических ударов применяются бесшовные приварные стальные переходы по ГОСТ 17378-2001.
Грамотный выбор типа перехода напрямую влияет на долговечность насосного оборудования, отсутствие воздушных пробок и надежность сварного шва при температурных колебаниях грунта в Казахстане.

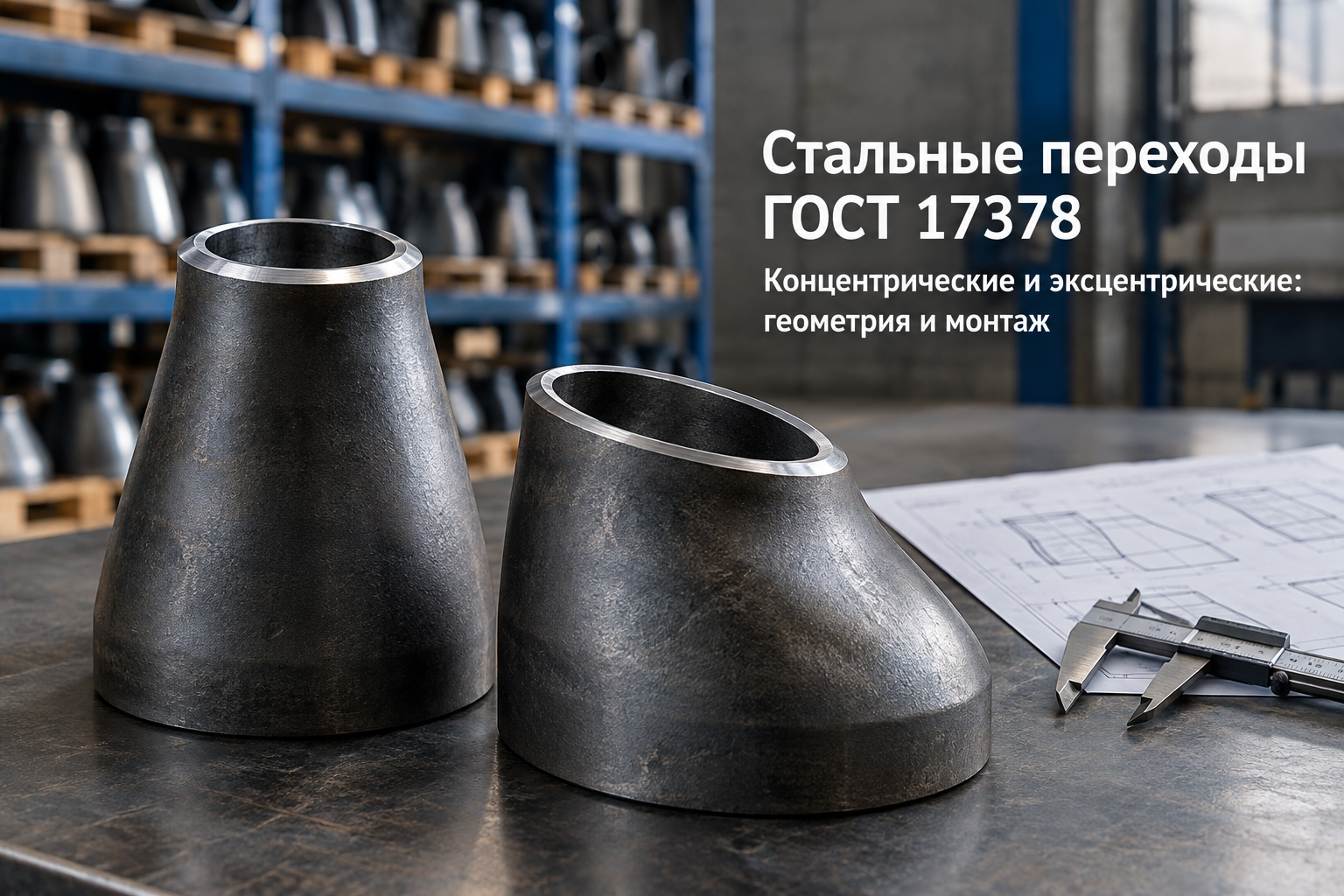

Концентрические и эксцентрические переходы: в чем ключевая разница
По геометрии сечения и взаимному расположению центральных осей переходы делятся на два типа:
- Концентрические (тип К / ПК) — форма усеченного конуса, где центры входного и выходного отверстий лежат на одной оси. Используются преимущественно на вертикальных трубопроводах (стояки отопления, водоснабжения) и на подвесных горизонтальных участках, где среда движется самотеком без риска завоздушивания.
- Эксцентрические (тип Э / ПЭ) — имеют смещенную ось и одну плоскую образующую линию (нижнюю или верхнюю стенку). Применяются строго на горизонтальных трубопроводах технологических линий и насосных станций.
Установка эксцентрического перехода прямой стороной вниз предотвращает образование донного осадка и застойных зон для тяжелых жидких сред. Монтаж прямой стороной вверх исключает скопление пузырьков воздуха и кавитацию перед всасывающим патрубком насоса.
Таблица основных типоразмеров и теоретической массы переходов ГОСТ 17378-2001 (Исполнение 2)
Ниже приведены ходовые типоразмеры бесшовных переходов из углеродистой стали, наиболее востребованные на строительных объектах Алматы и регионов РК:
| Условный проход, Ду1 × Ду2 (мм) | Наружные диаметры труб, Dн1 × Dн2 (мм) | Толщина стенок, Т1 × Т2 (мм) | Строительная длина L (мм) | Масса концентрического перехода, кг | Масса эксцентрического перехода, кг |
|---|---|---|---|---|---|
| Ду 32 × 25 | 38 × 32 | 2.0 × 2.0 | 40 | 0.12 | 0.13 |
| Ду 40 × 25 | 45 × 32 | 2.5 × 2.0 | 45 | 0.18 | 0.20 |
| Ду 50 × 32 | 57 × 38 | 3.0 × 2.0 | 50 | 0.30 | 0.32 |
| Ду 50 × 40 | 57 × 45 | 3.0 × 2.5 | 50 | 0.32 | 0.34 |
| Ду 65 × 50 | 76 × 57 | 3.5 × 3.0 | 60 | 0.60 | 0.63 |
| Ду 80 × 50 | 89 × 57 | 3.5 × 3.0 | 70 | 0.80 | 0.85 |
| Ду 80 × 65 | 89 × 76 | 3.5 × 3.5 | 70 | 0.90 | 0.95 |
| Ду 100 × 50 | 108 × 57 | 4.0 × 3.0 | 90 | 1.40 | 1.50 |
| Ду 100 × 80 | 108 × 89 | 4.0 × 3.5 | 90 | 1.60 | 1.70 |
| Ду 125 × 100 | 133 × 108 | 4.0 × 4.0 | 100 | 2.30 | 2.45 |
| Ду 150 × 100 | 159 × 108 | 4.5 × 4.0 | 140 | 3.90 | 4.10 |
| Ду 150 × 125 | 159 × 133 | 4.5 × 4.0 | 140 | 4.30 | 4.50 |
| Ду 200 × 150 | 219 × 159 | 6.0 × 4.5 | 170 | 8.20 | 8.70 |
| Ду 250 × 200 | 273 × 219 | 8.0 × 6.0 | 200 | 16.0 | 17.0 |
| Ду 300 × 250 | 325 × 273 | 8.0 × 8.0 | 200 | 21.5 | 22.8 |
Выбор марки стали: Сталь 20 против 09Г2С
Долговечность перехода зависит от соответствия марки металла условиям эксплуатации:
- Сталь 20 (углеродистая качественная) — стандартное решение для систем отопления, горячего и холодного водоснабжения, технологических трубопроводов с температурой среды от −20 °C до +350 °C и давлением до 16 МПа. Оптимальна для подземных каналов и закрытых помещений Алматы.
- 09Г2С (низколегированная конструкционная) — незаменима для открытых надземных участков трубопроводов в северных и центральных регионах Казахстана (Астана, Караганда, Павлодар), где температура зимой опускается ниже −40 °C. Обладает повышенной ударной вязкостью и стойкостью к хладоломкости.
При комплектации узлов важно, чтобы марка стали перехода совпадала с материалом магистральной электросварной трубы ГОСТ 10704-91 во избежание неоднородности сварных швов и ускоренной электрохимической коррозии.
Правила и нюансы монтажа переходов под приварку
Качественный монтаж стальных переходов требует строгого соблюдения сварочных стандартов:
- Соосность и разделка кромок. Торцы труб и переходов очищаются от ржавчины и окалины до металлического блеска на ширину не менее 20 мм. Угол скоса кромки по ГОСТ составляет 30–35 градусов с притуплением 1–3 мм.
- Ориентация эксцентрика. На всасывающей линии насоса верхняя образующая перехода обязана быть строго горизонтальной (flat-on-top), чтобы предотвратить скопление воздуха. На напорных и дренажных линиях переход разворачивают плоской стороной вниз (flat-on-bottom) для полного слива конденсата и шлама.
- Комплектация трубопроводного узла. В обвязке котельных и тепловых пунктов переходы монтируются в единой связке с такими элементами, как крутоизогнутые отводы ГОСТ 17375-2001, стальные тройники и ответные приварные фланцы ГОСТ 33259-2015.
- Разница толщин стенок. Если толщина стенки трубы превышает толщину перехода более чем на 30% (или на 2 мм), выполняется плавный скос внутренней или наружной кромки более толстой детали с уклоном не более 1:4.
Чек-лист для снабженца при приемке партии переходов
При проверке поставки на складе или строительном объекте обратите внимание на следующие параметры:
- Маркировка на корпусе: должна содержать товарный знак производителя, условное обозначение (например, П 108х4-57х3 ст.20 ГОСТ 17378-2001) и номер плавки.
- Качество геометрии: отсутствие овальности на торцах, равномерная толщина стенки по всему периметру без вмятин и раковин.
- Сертификат соответствия завода: паспорт качества с указанием химического состава стали и результатов механических испытаний под давлением.
Часто задаваемые вопросы (FAQ)
Можно ли использовать концентрический переход на горизонтальном участке перед насосом?
Категорически не рекомендуется. В верхней части конуса концентрического перехода формируется воздушный мешок. Попадание воздуха в рабочую камеру центробежного насоса приводит к кавитации, падению напора и преждевременному разрушению крыльчатки.
Чем бесшовный штампованный переход отличается от сварного листового?
Штампованный переход по ГОСТ 17378-2001 изготавливается из цельного отрезка трубы методом горячей протяжки или гидроштамповки без продольных швов, что гарантирует работу под высоким давлением (до 16 МПа). Сварные секторные переходы (по ОСТ 34-10-753) варятся из листовой стали и применяются только на магистралях низкого давления и больших диаметрах (от Ду 500 и выше).
Как правильно подобрать переход по диаметру труб?
Подбор ведется по наружному диаметру стыкуемых труб и требуемой толщине стенки. Например, для соединения магистрали 159 мм со стояком 108 мм заказывается переход ПК 159х4.5-108х4.0 из аналогичной марки стали.
Поставляются ли переходы с антикоррозийным покрытием?
Базовые бесшовные детали поставляются в черном металле с консервационной смазкой. По требованию проекта они могут быть оцинкованы методом горячего цинкования или покрыты усиленной гидроизоляцией (ВУС) перед укладкой в траншею.
Вывод
Стальные приварные переходы ГОСТ 17378-2001 обеспечивают стабильную гидравлику и безопасность трубопроводных систем при условии правильного выбора типа (концентрический или эксцентрический) и марки стали под климат объекта.
На складе компании «АТЛАНТ МЕТАЛЛ» в Алматы всегда в наличии полный сортамент бесшовных переходов ст.20 и 09Г2С от Ду 20 до Ду 530 мм, а также сопутствующие трубы и запорная арматура с быстрой доставкой по всему Казахстану.
