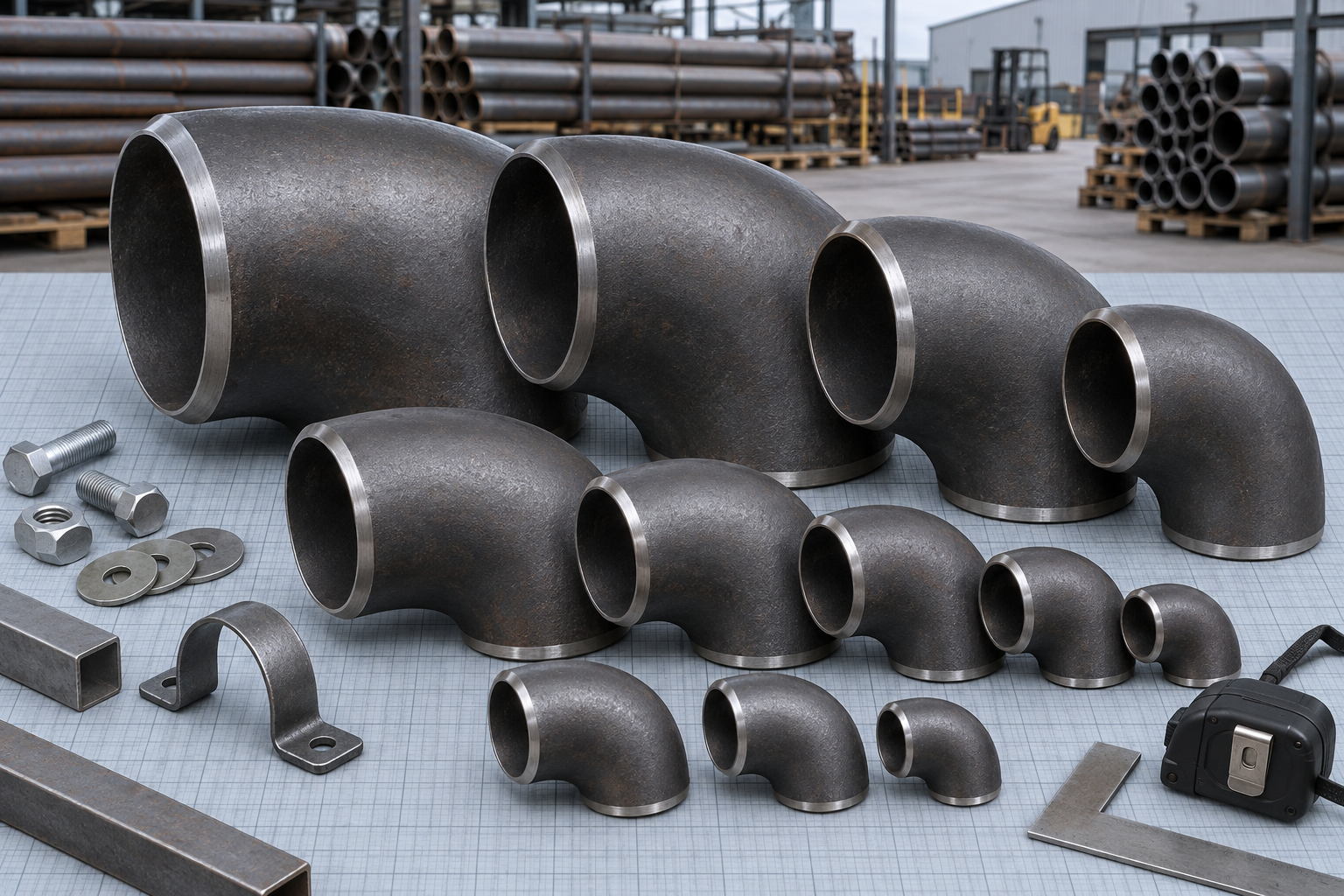

Отводы стальные крутоизогнутые ГОСТ 17375-2001: выбор радиуса гиба, расчет толщины стенки, марки стали Ст20 и 09Г2С, монтаж в Казахстане

Любой поворот трубопровода — это зона повышенного гидравлического сопротивления и эрозионного износа. Если ошибиться с радиусом гиба или толщиной стенки, на изгибе возникнет кавитация, а шов лопнет при первом же гидроударе.

В проектах теплоснабжения, газораспределения и промышленных сетей Казахстана чаще всего используют бесшовные приварные крутоизогнутые отводы. Разберемся, как выбрать правильный тип детали под рабочее давление, климат и диаметр трубы.

Стандарты ГОСТ 17375-2001 и ГОСТ 30753-2001: в чем разница геометрии

Оба стандарта описывают бесшовные приварные отводы из углеродистой и низколегированной стали, изготавливаемые методом протяжки по рогообразному сердечнику или штамповки. Главное отличие заключается в радиусе кривизны осевой линии.

• ГОСТ 17375-2001 (Тип 3D): радиус поворота равен R ≈ 1,5 DN (полуторный диаметр). Это самый распространенный и универсальный стандарт. За счет плавного поворота снижаются турбулентность потока и динамические нагрузки на опорные конструкции;
• ГОСТ 30753-2001 (Тип 2D): радиус поворота равен R ≈ 1,0 DN (одинарный диаметр). Такие отводы имеют меньший строительный габарит и незаменимы в стесненных условиях: внутри котельных, теплопунктов (ИТП/ЦТП), насосных станций и шахт.

Углы гиба стандартных деталей составляют 45°, 60°, 90° и 180°. В 90% строительных задач в Алматы и регионах РК применяются углы 90° и 45°.

Выбор марки стали: Ст20 против 09Г2С для климата Казахстана

Материал отвода обязан соответствовать марке стали привариваемой магистрали. Это исключает возникновение внутренних напряжений при температурных колебаниях и предотвращает электрохимическую коррозию шва.

• Сталь 20 (углеродистая качественная): стандартное решение для систем отопления, горячего и холодного водоснабжения, технологических трубопроводов с температурой рабочей среды от -40 °C до +450 °C при нормативном давлении до 16 МПа;
• Сталь 09Г2С (низколегированная конструкционная): применяется для открытых теплотрасс, магистральных газопроводов и объектов в северных и восточных регионах Казахстана (Астана, Павлодар, Караганда, ВКО), где температура воздуха зимой опускается ниже -40 °C (до -70 °C под давлением). Она обладает повышенной ударной вязкостью при отрицательных температурах и не склонна к хрупкому разрушению;
• Сталь 12Х18Н10Т (нержавеющая): подбирается для агрессивных сред в химической, пищевой и горно-металлургической отраслях.

При комплектации объекта важно проверять соответствие отвода по сертификату качества: толщина стенки детали должна точно совпадать со стенкой входящей бесшовной стальной трубы или электросварной магистрали.

Сравнительная таблица параметров крутоизогнутых отводов 90°

В таблице приведены справочные геометрические размеры и ориентировочная масса популярных типоразмеров отводов 90° по ГОСТ 17375-2001 (Исполнение 2, R ≈ 1,5 DN).

Условный проход (DN / Ду, мм)	Наружный диаметр (D, мм)	Толщина стенки (S, мм)	Строительная высота (F, мм)	Радиус гиба (R, мм)	Масса детали (кг, расчетная)
Ду 25	33,7 / 32,0	2,0 – 3,2	38	38	0,14 – 0,21
Ду 32	42,4 / 38,0	2,5 – 3,5	48	48	0,25 – 0,38
Ду 50	57,0	3,0 – 5,0	75	75	0,60 – 1,00
Ду 80	89,0	3,5 – 6,0	114	114	1,60 – 2,80
Ду 100	108,0	4,0 – 8,0	150	150	3,20 – 6,40
Ду 150	159,0	4,5 – 10,0	225	225	8,20 – 18,50
Ду 200	219,0	6,0 – 12,0	300	300	18,00 – 35,00
Ду 250	273,0	7,0 – 16,0	375	375	34,00 – 76,00
Ду 300	325,0	8,0 – 18,0	450	450	52,00 – 120,00

Типичные ошибки при закупке и монтаже стальных отводов

На строительных объектах Казахстана регулярно встречаются ошибки, приводящие к отбраковке участков трубопроводов технадзором:

• Сварка деталей с разной толщиной стенки без расточки. Если стенка отвода толще стенки трубы более чем на 15–20%, образуется внутренний уступ. В этой точке возникает завихрение потока и ускоренная язвенная коррозия. По нормам СП РК требуется выполнять плавный скос кромки изнутри под углом 12–15°;
• Использование шовных секторных отводов вместо бесшовных крутоизогнутых. Сварные секторные отводы (из колен) дешевле, но их категорически запрещено ставить на магистрали с высоким давлением и пульсирующими нагрузками;
• Монтаж «внатяг». Попытка исправить несовпадение осей труб подтяжкой отвода сварочными струбцинами создает постоянное статическое напряжение в корне шва, которое приведет к трещине при зимней усадке металла;
• Отсутствие соосности и приварка рядом с фланцем. Сварной шов отвода не должен располагаться ближе чем на 100 мм от шва воротникового фланца или врезки стального тройника.

Чек-лист входного контроля отводов на объекте

Перед приемкой партии деталей на складе в Алматы выполните 4 базовых шага:

1. Проверьте маркировку и клеймение. На теле отвода заводским методом должны быть нанесены: товарный знак производителя, диаметр, толщина стенки, марка стали и номер партии;
2. Замерьте овальность торцов. Овальность торцевого сечения не должна превышать 1,5–2% от номинального диаметра, иначе качественная сборка под сварку без зазоров будет невозможна;
3. Осмотрите разделку кромок. Фаска должна быть снята под углом 30–35° с притуплением 1–3 мм. Забоины, глубокие риски и расслоения металла на кромках недопустимы;
4. Сверьте сертификат качества. Паспорт завода-изготовителя должен содержать номер плавки, химический состав и результаты механических испытаний (предел текучести, ударная вязкость).

FAQ: частые вопросы снабженцев и монтажников

Можно ли резать крутоизогнутый отвод 90 градусов пополам, чтобы получить 45?

Да, стандарты ГОСТ допускают резку крутоизогнутого бесшовного отвода по биссектрисе угла. Однако резку необходимо выполнять на ленточнопильном или плазменном станке с обязательным последующим снятием фаски 30° под сварку. Резка ручной болгаркой на глаз часто дает перекос плоскости, что приведет к браку стыка.

Чем отличается отвод Исполнения 1 от Исполнения 2 по ГОСТ 17375-2001?

Исполнение 1 базируется на международных стандартах ISO 3419 и DIN, где диаметры привязаны к дюймовой сетке (например, 60,3 мм вместо 57 мм, 76,1 мм вместо 76 мм). Исполнение 2 — это классический сортамент, принятый в странах СНГ, полностью совпадающий с нашими стандартами труб (57, 76, 89, 108, 159, 219 мм). В 98% закупок в РК используется Исполнение 2.

Какая марка стали нужна для надземного теплопровода в Астане?

Для открытых участков тепловых сетей в регионах с расчетной зимней температурой ниже -30 °C проектные институты Казахстана закладывают сталь 09Г2С. Для подземных канальных и бесканальных участков с постоянной положительной температурой грунта допускается использование стали 20.

Как защитить стальные отводы от коррозии при подземной прокладке?

Наружную поверхность отводов покрывают усиленной гидроизоляцией (битумно-полимерные мастики, термоусаживаемые ленты или пенополиуретановая ППУ-изоляция в полиэтиленовой оболочке с контрольными проводниками ОДК).

Вывод

Грамотный подбор стальных крутоизогнутых отводов по радиусу гиба, марке стали и толщине стенки гарантирует надежность гидравлической системы и отсутствие аварий при сезонных гидроударах.

Компания АТЛАНТ МЕТАЛЛ поставляет сертифицированные отводы ГОСТ 17375-2001 и ГОСТ 30753-2001 из сталей Ст20 и 09Г2С со склада в Алматы. Мы обеспечиваем полную комплектацию заказов сопутствующим металлопрокатом, фланцами и трубами с быстрой доставкой по всему Казахстану.
