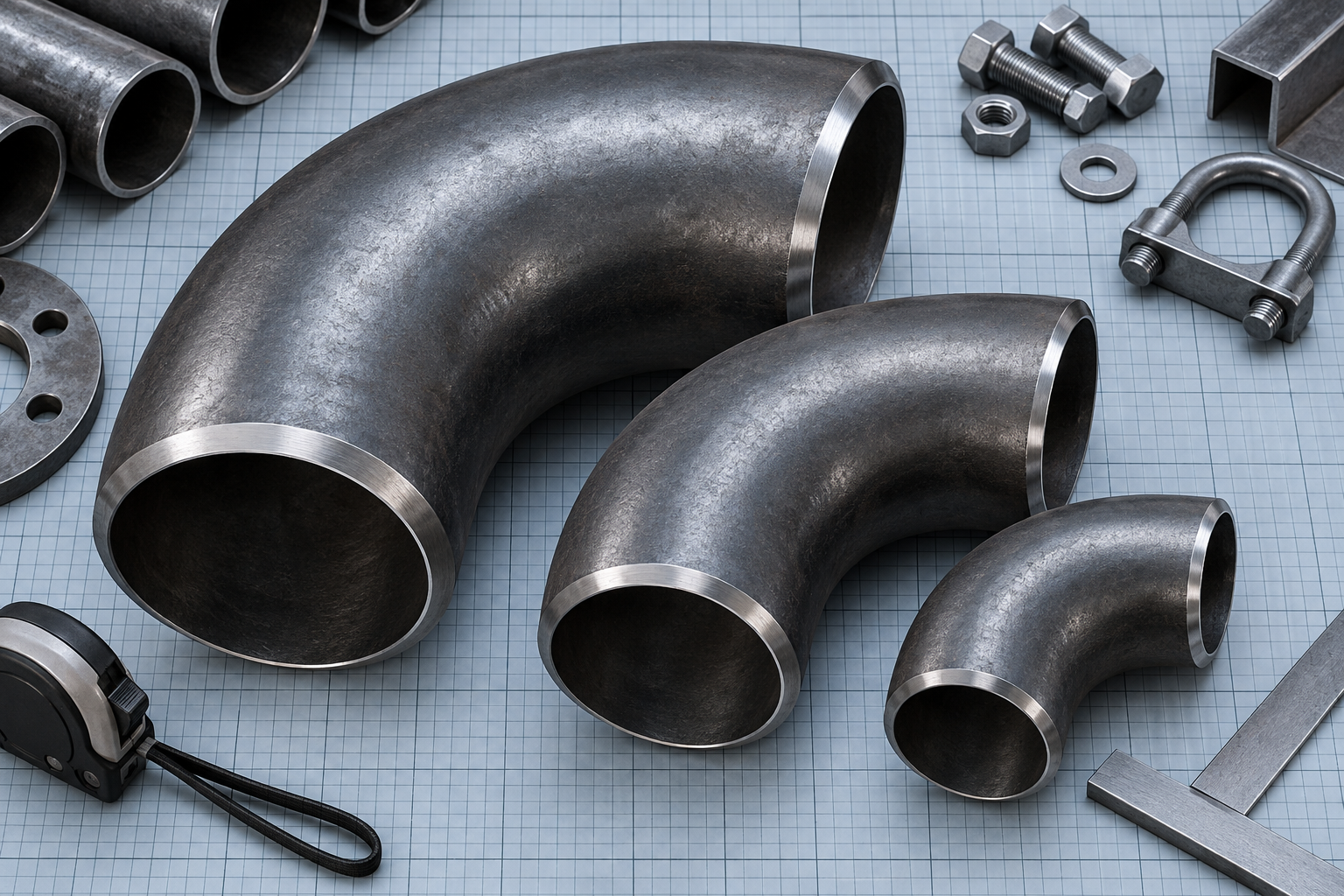

Практический гид по стальным крутоизогнутым отводам ГОСТ 17375-2001 и ГОСТ 30753-2001: отличия радиусов 3D и 2D, таблица размеров от Ду 15 до Ду 530, вес, выбор стали под климатические зоны Казахстана и типовые ошибки при сварке.
Изменение направления технологического трубопровода — один из самых нагруженных узлов любой инженерной сети. В местах поворота поток среды создает повышенное гидродинамическое сопротивление, вибрации и кавитационный износ.
Основным элементом для плавного поворота магистрали на 45°, 60°, 90° или 180° являются бесшовные приварные крутоизогнутые отводы. В проектной документации в Казахстане чаще всего закладываются изделия по двум стандартам: ГОСТ 17375-2001 и ГОСТ 30753-2001.
Отличия ГОСТ 17375-2001 (тип 3D) и ГОСТ 30753-2001 (тип 2D)
Главная разница между стандартами заключается в радиусе кривизны осевой линии (R). От этого параметра зависят габариты поворотного узла и гидравлическое сопротивление потока.
- ГОСТ 17375-2001 (тип 3D / R ≈ 1,5 DN): радиус поворота равен полутора номинальным диаметрам трубы. Это наиболее распространенный и универсальный тип для тепловых сетей, водопроводов, газопроводов и котельных. Он создает минимальное гидравлическое сопротивление.
- ГОСТ 30753-2001 (тип 2D / R ≈ 1,0 DN): радиус поворота равен номинальному диаметру трубы. Такие отводы компактнее и применяются в стесненных условиях: насосных станциях, блочно-модульных котельных, технологических обвязках резервуаров и компактных распределительных коллекторах.
Нельзя произвольно заменять тип 3D на тип 2D без согласования с проектировщиком: уменьшение радиуса изгиба увеличивает потери давления в системе и ускоряет абразивный износ стенки при транспортировке вязких или взвешенных сред.
Сортамент, размеры и вес крутоизогнутых отводов 90° (ГОСТ 17375-2001, исполнение 2)
В проектной практике стран СНГ принято исполнение 2, полностью согласованное с метрическим наружным диаметром бесшовных и электросварных стальных труб.
| Условный проход (Ду / DN), мм | Наружный диаметр (D), мм | Типовая толщина стенки (T), мм | Строительная высота / радиус (F=R), мм | Теоретическая масса отвода 90° (Ст20), кг |
|---|---|---|---|---|
| Ду 15 | 21,3 | 2,0 / 3,0 | 28 | 0,06 |
| Ду 25 | 33,7 / 32,0 | 2,5 / 3,5 | 38 | 0,14 |
| Ду 32 | 42,4 / 38,0 | 2,5 / 3,5 | 48 | 0,24 |
| Ду 40 | 48,3 / 45,0 | 2,5 / 4,0 | 57 | 0,35 |
| Ду 50 | 57,0 | 3,0 / 3,5 / 4,0 | 75 | 0,50 |
| Ду 65 | 76,0 | 3,5 / 4,5 / 5,0 | 100 | 1,00 |
| Ду 80 | 89,0 | 3,5 / 4,5 / 6,0 | 120 | 1,50 |
| Ду 100 | 108,0 | 4,0 / 5,0 / 6,0 | 150 | 2,40 |
| Ду 125 | 133,0 | 4,0 / 5,0 / 8,0 | 190 | 4,30 |
| Ду 150 | 159,0 | 4,5 / 6,0 / 8,0 | 225 | 6,80 |
| Ду 200 | 219,0 | 6,0 / 8,0 / 10,0 | 300 | 15,00 |
| Ду 250 | 273,0 | 7,0 / 9,0 / 12,0 | 375 | 26,00 |
| Ду 300 | 325,0 | 8,0 / 10,0 / 12,0 | 450 | 41,00 |
| Ду 350 | 377,0 | 9,0 / 10,0 / 12,0 | 525 | 60,00 |
| Ду 400 | 426,0 | 10,0 / 12,0 / 14,0 | 600 | 84,00 |
| Ду 500 | 530,0 | 10,0 / 12,0 / 16,0 | 750 | 142,00 |
При комплектации узлов обвязки отводы монтируются совместно с другими фитингами. Для перехода на другой диаметр применяются переходы стальные ГОСТ 17378-2001, для ответвлений — стальные тройники ГОСТ 17376-2001, а для глушения тупиковых участков — эллиптические заглушки ГОСТ 17379-2001.
Марки стали: как не ошибиться под условия эксплуатации в Казахстане
Выбор марки стали отвода обязан соответствовать марке стали основной трубы. В противном случае возникает разность коэффициентов теплового расширения и снижается надежность сварного шва.
- Сталь 20 (углеродистая качественная): базовая марка для тепловых пунктов, горячего/холодного водоснабжения, пара и природного газа. Рассчитана на рабочую температуру от -40 °C до +450 °C при нормальном давлении. Идеальна для южных и центральных регионов РК в отапливаемых помещениях и закрытых лотках.
- Сталь 09Г2С (низколегированная конструкционная): хладостойкая сталь для наружных участков, надземных эстакад и промышленных объектов Северного и Восточного Казахстана (Астана, Павлодар, Костанай, Усть-Каменогорск). Сохраняет ударную вязкость при морозах до -70 °C и работает под давлением до 16 МПа (160 атм).
- Сталь 12Х18Н10Т / AISI 304 (нержавеющая аустенитная): применяется на химических заводах, предприятиях пищевой промышленности и в сетях с высокоагрессивными средами.
Технические тонкости монтажа и сварки
Качественный монтаж отвода гарантирует долговечность всей магистрали. Нарушение технологии приводит к утонению стенки, прогарам или непроварам корня шва.
- Совпадение толщины стенок. Толщина стенки отвода должна соответствовать толщине стенки привариваемой трубы. Если стенка отвода толще трубы более чем на 30% (или более 2 мм), на торце отвода с внутренней стороны выполняется расточка под конус 1:4 (15°) для плавного перехода.
- Подготовка фаски. Заводские отводы поставляются с разделанной под приварку фаской под углом 30°–35° с притуплением 1–3 мм. Перед сборкой кромки зачищаются до металлического блеска на ширину не менее 20 мм.
- Овальность торцов. По ГОСТ 17375-2001 отклонение от круглости торцов не должно превышать 1,5–2% от наружного диаметра. Перед сваркой проверяется геометрия стыка, чтобы избежать ступенчатости кромок.
- Фланцевые соединения. При стыковке поворотного узла с запорной арматурой используются фланцы стальные ГОСТ 33259-2015. При этом воротниковый фланец приваривается непосредственно к прямому торцу отвода встык, что исключает завихрения потока.
Чек-лист для снабженца при приемке партии отводов
- Наличие заводской маркировки: на теле отвода должна быть выбита несмываемая маркировка с указанием диаметра, толщины стенки, угла, марки стали и номера стандарта (например: Отвод 90-57х3,5-Ст20 ГОСТ 17375-2001).
- Паспорт качества (сертификат): обязательный документ завода-изготовителя с указанием номера плавки, химического состава стали и результатов механических испытаний на сплющивание и ударную вязкость.
- Отсутствие внутренних дефектов: недопустимы трещины, плены, раковины, расслоения на торцах и глубокие вмятины.
- Замер толщины стенки в зоне внешнего радиуса: при протяжке через роговой сердечник наружная стенка отвода слегка растягивается. У качественного изделия утонение не превышает технологических допусков стандарта (не более 15% от номинала).
Часто задаваемые вопросы (FAQ)
Чем крутоизогнутый отвод отличается от гнутого (ГОСТ 24950-81)?
Крутоизогнутые отводы изготавливаются методом протяжки трубной заготовки по рогообразному сердечнику в горячем состоянии. Они имеют малый радиус изгиба (1–1,5 DN) и компактные габариты без прямых участков на концах. Гнутые отводы изготавливаются холодной или горячей гибкой труб на станках, имеют большой радиус (от 2 DN до 20 DN) и прямые участки на концах длиной от 100 до 500 мм.
Можно ли резать отвод 90 градусов на две части по 45 градусов?
Да, стандарты допускают резку отвода 90° для получения угла 45° или 30°. Однако после резки на монтажном участке необходимо вручную восстановить заводскую фаску под сварку (угол 30°–35° с притуплением 1–2 мм) с помощью торцевателя или УШМ с шаблоном.
Как определить, какой отвод нужен: Ст20 или 09Г2С?
Если температура окружающей среды зимой опускается ниже -40 °C (актуально для наружной прокладки в северных регионах Казахстана) или давление в системе превышает 10 МПа, проектом всегда закладывается низколегированная сталь 09Г2С. Для внутридомовых теплосетей, систем отопления и водоснабжения с температурой до +150 °C достаточно углеродистой стали 20.
Бывают ли отводы с оцинкованным покрытием?
Да, для защиты от атмосферной коррозии и агрессивных сред отводы подвергаются горячему или термодиффузионному цинкованию. При сварке оцинкованных отводов цинковый слой в зоне стыка (15–20 мм) зачищается для предотвращения порообразования в сварном шве.
Вывод
Выбор стальных крутоизогнутых отводов опирается на три критерия: совпадение наружного диаметра и толщины стенки с трубой, соответствие радиуса поворота проектному пространству (3D или 2D) и марка стали под климатические условия объекта.
Компания «АТЛАНТ МЕТАЛЛ» поддерживает постоянный складской запас стальных бесшовных отводов ГОСТ 17375-2001 и ГОСТ 30753-2001 от Ду 15 до Ду 530 из марок стали Ст20 и 09Г2С на складе в Алматы. Мы предоставляем полные заводские сертификаты качества и организуем оперативную отгрузку и доставку трубопроводной арматуры по всем регионам Казахстана.
