Разбираем медный пруток по ГОСТ 1535-2006: различия марок М1, М2, М3, состояния сплава (мягкий, полутвердый, твердый), таблицу теоретического веса метра и тонкости механической обработки деталей в Казахстане.

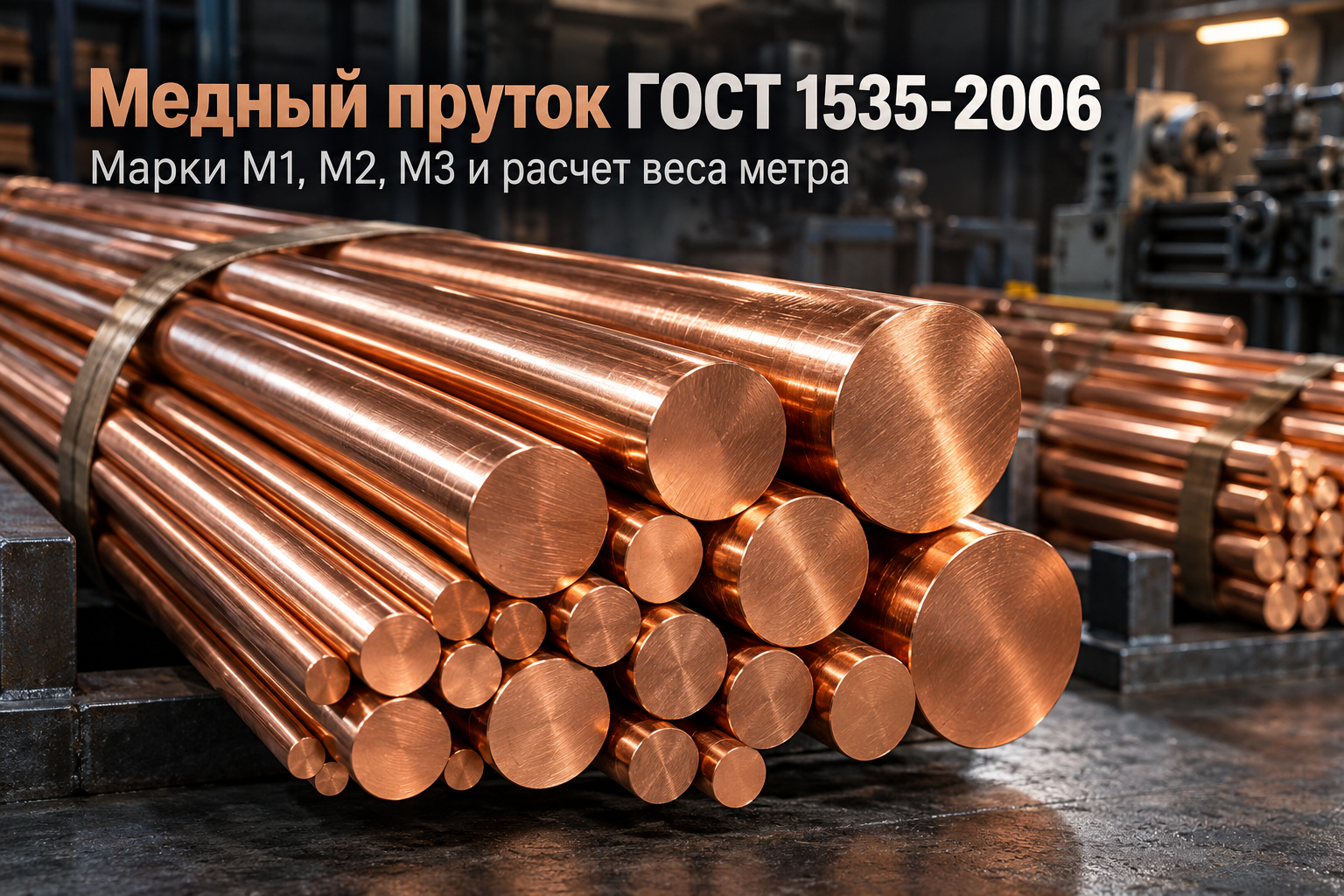

Медный пруток (круг) — ключевой полуфабрикат для электротехнической промышленности, приборостроения и систем молниезащиты в Казахстане.
Материал ценят за непревзойденную электро- и теплопроводность, пластичность и коррозионную стойкость в агрессивных средах. Однако при заказе снабженцы часто путают чистоту меди и состояние поставки, что приводит к браку при токарной проточке или снижению проводимости контактов.
Марки меди для прутков: М1, М2 и М3
Химический состав проката регламентируется ГОСТ 859-2014, а сортамент круглых тянутых и прессованных прутков — ГОСТ 1535-2006.
- М1 (чистота меди от 99,9%): высшая категория чистоты. Обладает минимальным удельным электрическим сопротивлением. Используется для токоведущих элементов, контактных групп, распределительных щитов и ответственных электродов.
- М2 (чистота от 99,7%): первичная медь для общего машиностроения. Идеальна для обработки давлением, изготовления криогенной арматуры, штуцеров и теплообменных узлов.
- М3 (чистота от 99,5%): техническая медь (включая переплавленный лом). Применяется для ненагруженных деталей, декоративных элементов, элементов заземления и строительной фурнитуры.
Если для электротехники критична максимальная проводимость, выбирайте строго марку М1. Для деталей механики под механическую резку хорошо подходят М2 и М3.
Состояние материала: мягкий, полутвердый и твердый
По механическим свойствам медные круги делятся на три основных типа:
- М (мягкий / отожженный): отлично гнется, штампуется и вытягивается, но вязнет на токарных резцах;
- ПТ (полутвердый): универсальный баланс между пластичностью и жесткостью, оптимален для нарезания резьбы;
- Т (твердый / нагартованный): обеспечивает высокую точность геометрии и чистый рез при токарно-фрезерных работах.
Таблица веса 1 метра и допусков медного круга ГОСТ 1535-2006
Плотность меди при расчетах принимается равной 8,9 г/см³. Ниже приведены справочные параметры ходовых диаметров тянутых и прессованных прутков.
| Диаметр круга (мм) | Способ производства | Теоретический вес 1 м (кг) | Метров в 1 тонне (м) | Основная сфера применения |
|---|---|---|---|---|
| 5.0 | Тянутый (холоднодеформированный) | 0.175 | 5714 | Мелкие контакты, перемычки, заклепки |
| 8.0 | Тянутый (холоднодеформированный) | 0.447 | 2237 | Молниеотводы, контуры заземления |
| 10.0 | Тянутый (холоднодеформированный) | 0.699 | 1430 | Токоподводящие штыри, контактные болты |
| 12.0 | Тянутый (холоднодеформированный) | 1.007 | 993 | Электротехнические шпильки, гильзы |
| 16.0 | Тянутый / Прессованный | 1.790 | 558 | Клеммы распределительных устройств |
| 20.0 | Тянутый / Прессованный | 2.796 | 357 | Сварочные наконечники, штуцеры |
| 25.0 | Тянутый / Прессованный | 4.369 | 228 | Втулки, коллекторные элементы |
| 30.0 | Тянутый / Прессованный | 6.291 | 158 | Электроды контактной точечной сварки |
| 40.0 | Прессованный (горячедеформированный) | 11.180 | 89.4 | Корпуса клапанов, мощные изоляторы |
| 50.0 | Прессованный (горячедеформированный) | 17.475 | 57.2 | Тяжелое электромашиностроение |
| 70.0 | Прессованный (горячедеформированный) | 34.250 | 29.2 | Штампы, кристаллизаторы, плавильные узлы |
| 100.0 | Прессованный (горячедеформированный) | 69.900 | 14.3 | Массивные контактные блоки, спецдетали |
Особенности токарной и механической обработки медных прутков
Медь отличается высокой вязкостью и склонностью к налипанию на режущую кромку инструмента. Чтобы получить качественную поверхность деталей, соблюдайте базовые правила цеха:
- Геометрия резца: применяйте увеличенные передние углы (до 20–25°) и полируйте переднюю грань инструмента до зеркального блеска;
- Инструмент: используйте твердосплавные пластины по цветным металлам (группа N) или быстрорежущие стали с высоким содержанием ванадия;
- Охлаждение: обильная подача СОЖ или эмульсии обязательна, иначе материал «потянет» за собой заусенец;
- Выбор состояния: для токарных работ всегда заказывайте полутвердый (ПТ) или твердый (Т) пруток, так как мягкая медь (М) мнется в патроне и дает рваную резьбу.
Если для задачи требуется плоский проводник в распределительный шкаф, удобнее использовать медную электротехническую шину ШМТ. Для деталей трения с повышенной износостойкостью лучше подойдет бронзовый пруток БрАЖ9-4 или латунный круг ЛС59-1.
Типичные ошибки при закупке медного круга в Казахстане
- Использование ломовой меди М3 для силовых электросетей: повышенное содержание примесей кислорода и железа снижает электропроводность на 5–15%, вызывая нагрев контактов под нагрузкой.
- Игнорирование овальности и кривизны: тянутые прутки имеют более жесткие допуски по диаметру (h9–h11), тогда как прессованные круги больших диаметров требуют припуска на обточку.
- Хранение во влажных помещениях: медь быстро покрывается темным окислом и патиной, что усложняет последующую пайку без дополнительного травления.
- Покупка без заводского сертификата: риск получить вторичный сплав с нестабильной электропроводностью.
Часто задаваемые вопросы (FAQ)
Чем медный круг М1 отличается от латунного прутка ЛС59-1?
Медь М1 состоит на 99,9% из чистой меди, обладает в 4 раза более высокой электропроводностью и легче поддается гибке. Латунь ЛС59-1 содержит около 40% цинка и свинец, она намного тверже, легче обрабатывается на станках-автоматах с образованием сыпучей стружки, но уступает чистой меди по проводимости.
Какой диаметр медного прутка выбрать для заземления и молниезащиты?
Согласно строительным нормам РК (СН РК / ПУЭ), для молниеприемных сеток и спусков чаще всего применяется медный круг диаметром 8 мм. Для вертикальных электродов глубинного заземления используют прутки диаметром 12–16 мм.
Как проверить качество медного прутка при приемке на складе?
Проверьте сертификат качества завода-изготовителя с указанием химического состава по ГОСТ 859-2014. Замерьте диаметр микрометром в 2–3 плоскостях для контроля овальности. Поверхность качественного круга должна быть гладкой, без расслоений, раковин и глубоких трещин.
Можно ли резать медный пруток в размер перед отгрузкой?
Да, на складе металлобазы прутки режутся ленточнопильным станком точно по размерам заказчика, что исключает замятие торцов и деформацию заготовок.
Выбор и поставка цветного проката
На складе АТЛАНТ МЕТАЛЛ в Алматы представлен широкий сортамент медных прутков марок М1, М2 и М3 диаметром от 5 до 100 мм.
Все партии сопровождаются заводскими паспортами и сертификатами соответствия стандартам ГОСТ. Доступна высокоточная резка в размер и оперативная доставка по Алматы и всем регионам Казахстана.
