Разбираем подбор медного прутка (круга) по ГОСТ 1535-2006 для электротехники, токарного производства и приборостроения в Казахстане. В статье: расшифровка марок М1, М2, М3, состояния сплава (мягкий, полутвердый, твердый), таблица веса погонного метра, специфика резки и чек-лист входного контроля в Алматы.

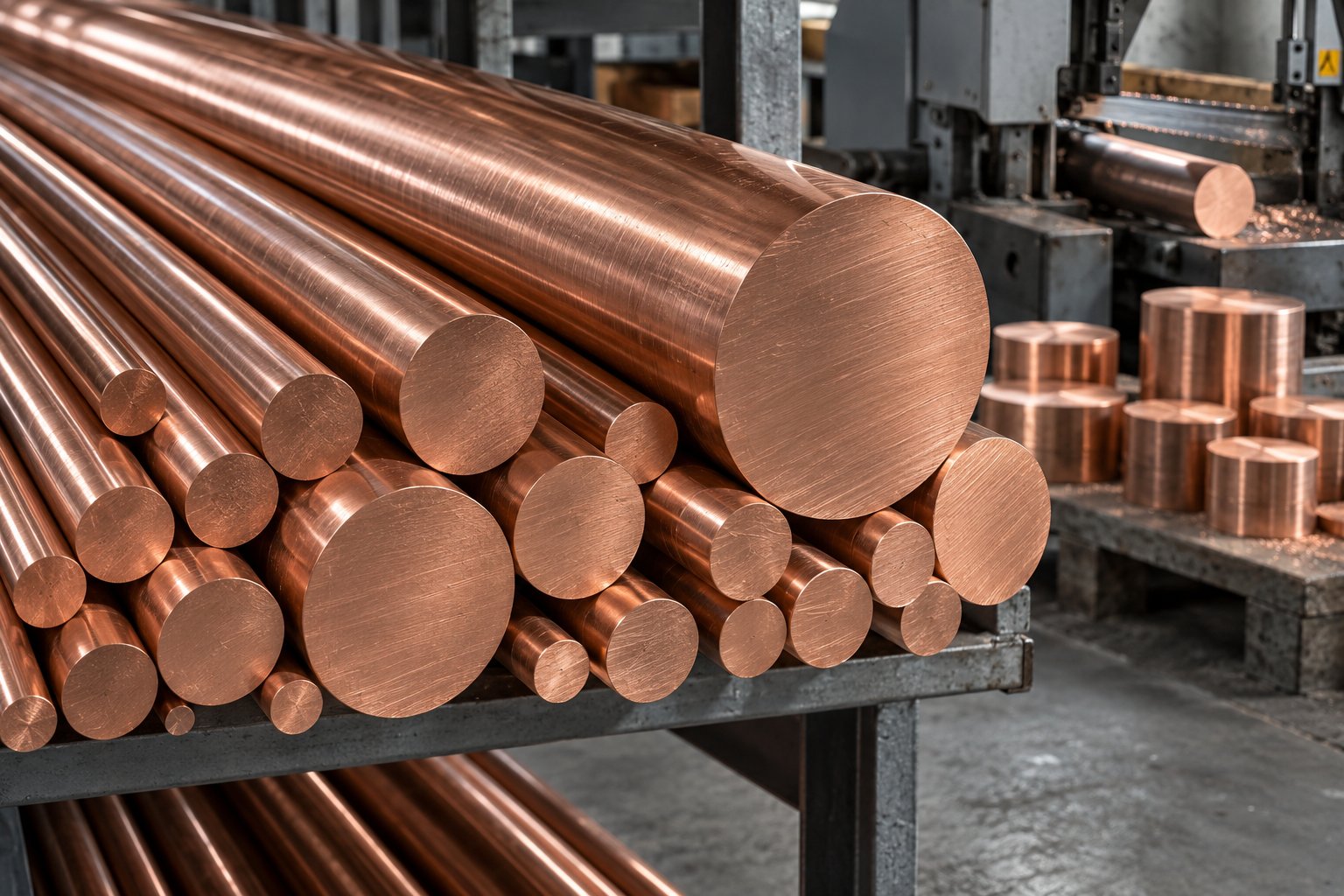

Медный пруток круглого сечения — ключевой материал для производства токопроводящих узлов, контактов, заземляющих элементов, электродов и деталей теплообменников.
В электротехнической и машиностроительной отрасли Казахстана часто возникают сложности из-за некорректного подбора состояния металла или путаницы в марках. Если взять мягкий пруток под токарную обработку, резец будет «залипать», а если ошибиться с чистотой сплава, упадет электропроводность ответственного узла.
Марки меди для прутков: различия между М1, М2 и М3
Качество медного круга напрямую зависит от содержания чистой меди и процента примесей (кислород, висмут, свинец, сера).
- М1 (чистота меди от 99.9%): электротехническая медь высшей категории с минимальным удельным электрическим сопротивлением. Используется для токопроводящих шпилек, контактов высоковольтного оборудования, электродов контактной сварки и прецизионных деталей.
- М2 (чистота меди от 99.7%): качественная медь для деталей общего машиностроения, теплообменников, криогенной арматуры и фитингов, работающих под давлением при отсутствии критических требований к максимальной электропроводности.
- М3 (чистота меди от 99.5%): медь вторичной переплавки или технической чистоты. Применяется для ненагруженных деталей, декоративных элементов, литейных шихт и строительных конструкций.
Состояние материала: мягкий (М), полутвердый (ПТ) и твердый (Т)
Согласно ГОСТ 1535-2006 и ГОСТ 2060-2006, медные прутки поставляются в тянутом (холоднодеформированном, диаметры 3–50 мм) или прессованном (горячедеформированном, диаметры 20–180 мм) виде с разной термообработкой.
Состояние поставки определяет механическую прочность, пластичность и обрабатываемость на металлорежущих станках:
- Мягкий (М): отожженный металл с пределом прочности около 200–240 МПа и относительным удлинением до 35–40%. Идеален для гибки, холодной высадки, чеканки и формовки, но плохо обрабатывается резцом.
- Полутвердый (ПТ): оптимальный баланс пластичности и твердости. Подходит для большинства сборочных узлов и контактных групп, подвергающихся умеренным механическим нагрузкам.
- Твердый (Т): нагартованный пруток с высоким пределом прочности (до 300–380 МПа) и низким удлинением (около 5–12%). Отлично держит геометрию при токарной проточке, нарезании резьбы и фрезеровании без образования задиров.
Таблица веса 1 метра медного круга (ГОСТ 1535-2006)
Для проектных и сметных расчетов теоретический вес 1 погонного метра круглого медного прутка рассчитывается исходя из плотности меди 8.9 г/см³.
| Диаметр прутка (мм) | Площадь сечения (см²) | Теоретический вес 1 пог. м (кг) | Метров в 1 тонне (прибл.) | Типовое назначение на объектах РК |
|---|---|---|---|---|
| 6 | 0.283 | 0.252 | 3968 | Заземляющие перемычки, мелкие клеммы, датчики |
| 8 | 0.503 | 0.447 | 2237 | Молниеотводные спуски, наконечники, бобышки |
| 10 | 0.785 | 0.699 | 1430 | Резьбовые токопроводящие шпильки, контакторы |
| 12 | 1.131 | 1.007 | 993 | Контакты разъединителей, крепеж электрощитов |
| 16 | 2.011 | 1.790 | 558 | Электроды точечной сварки, распределительные шины |
| 20 | 3.142 | 2.796 | 357 | Коллекторные кольца, токоведущие валы |
| 25 | 4.909 | 4.369 | 228 | Тяжелые контакты, теплообменные цилиндры |
| 30 | 7.069 | 6.291 | 158 | Втулки, скользящие контакты мощных выключателей |
| 40 | 12.566 | 11.184 | 89 | Фланцы, контактные пяты, детали трансформаторов |
| 50 | 19.635 | 17.475 | 57 | Массивные контактные блоки подстанций, пуансоны |
| 60 | 28.274 | 25.164 | 39 | Токарные заготовки под нестандартные изоляторы |
| 80 | 50.265 | 44.736 | 22 | Торцевые фланцы, электроэрозионные электроды |
| 100 | 78.540 | 69.900 | 14 | Крупногабаритные матрицы, заготовки для ЧПУ |
Сравнение меди с латунью и бронзой при выборе прутка
Частая ошибка снабженцев — замена медного прутка на более дешевый латунный пруток ЛС59-1 или бронзу БрАЖ9-4 без согласования с главным энергетиком или конструктором.
| Параметр | Медный пруток М1 (ГОСТ 1535) | Латунный пруток ЛС59-1 (ГОСТ 2060) | Бронзовый пруток БрАЖ9-4 (ГОСТ 1628) |
|---|---|---|---|
| Электропроводность (% от IACS) | 100% (базовый эталон) | 25–28% | 10–12% |
| Теплопроводность (Вт/(м·К)) | 385–395 | 105–115 | 60–80 |
| Обрабатываемость резанием | Удовлетворительная (вязкая стружка) | Превосходная (сыпучая стружка) | Хорошая (высокая твердость) |
| Коррозионная стойкость | Высокая (атмосфера, вода) | Средняя (склонна к обесцинкованию) | Максимальная (морская вода, кислоты) |
| Основная сфера применения | Энергетика, токопровод, охлаждение | Болты, гайки, втулки, сантехника | Подшипники скольжения, шестерни, венцы |
Если вам требуется высокая электропроводность для ошиновки или токопроводов, также ознакомьтесь с материалом медная шина электротехническая ШМТ и ШММ и раскроем листового проката в статье медный лист ГОСТ 495-92: подбор толщин и раскрой.
Для чисто механических узлов трения лучше подходят латунный пруток ЛС59-1 и Л63 либо износостойкий бронзовый пруток БрАЖ9-4 и БрОЦС5-5-5.
Особенности механической обработки меди на станках
Медь — высоковязкий и пластичный металл. При токарной или фрезерной обработке чистой меди М1 возникают характерные проблемы: налипание на кромку резца, образование заусенцев и сливная стружка.
Для качественной чистовой обработки на токарных и ЧПУ станках придерживайтесь следующих правил:
- Используйте твердосплавные пластины с острой полированной передней гранью и большим положительным передним углом (15–25°);
- Применяйте СОЖ на водной основе или эмульсии с противозадирными присадками для интенсивного отвода тепла;
- Не допускайте затупления инструмента: тупой резец сминает поверхностный слой меди и приводит к перегреву заготовки;
- Для серийного точения резьб выбирайте прутки в твердом состоянии (Т), так как мягкая медь (М) склонна к задирам резьбовых гребней.
Чек-лист входного контроля медного прутка при закупке
- Проверка сертификата завода-изготовителя: соответствие ГОСТ 1535-2006, указание конкретной марки (М1, М2, М3) и состояния поставки (М, ПТ, Т).
- Замер геометрии и овальности: фактический диаметр прутка по всей длине с помощью микрометра или штангенциркуля с проверкой предельных отклонений (по нормальной или повышенной точности).
- Осмотр поверхности: отсутствие глубоких плен, расслоений, раковин, посторонних включений и следов сильного окисления (зеленого налета гидроксида меди). Легкие побежалости после термообработки допускаются стандартом.
- Кривизна прутка: отклонение от прямолинейности не должно превышать 1–2 мм на 1 метр длины для тянутых прутков, что критично для подачи заготовки в шпиндель токарного автомата.
- Срез торцов: торцы прутков должны быть ровно обрезаны без заусенцев и замятий металла.
Хранение и поставка медного круга в Казахстане
Медь устойчива к обычной атмосферной влажности, однако при контакте с агрессивными парами аммиака, сернистых газов или дорожных реагентов поверхность быстро темнеет и покрывается оксидной пленкой.
На складе компании «АТЛАНТ МЕТАЛЛ» в Алматы медные прутки хранятся в сухих закрытых стеллажах, исключающих механические повреждения и прямой контакт с черным металлом для предотвращения контактной гальванической коррозии.
Мы обеспечиваем точную резку медного круга на ленточнопильных станках в размер заказчика от одного метра, что позволяет предприятиям в регионах Казахстана приобретать заготовки без переплаты за технологический отход.
FAQ (Часто задаваемые вопросы)
Можно ли использовать медный пруток М2 вместо М1 для силовых электрических шинопроводов?
Для высоконагруженных электрических цепей и подстанций рекомендуется использовать исключительно марку М1, так как в ней регламентировано минимальное удельное электрическое сопротивление. В марке М2 содержится до 0.3% примесей, что снижает электропроводность и может приводить к повышенному нагреву контактных соединений под высокой нагрузкой.
Чем отличается тянутый медный пруток от прессованного?
Тянутый пруток (холоднодеформированный) выпускается диаметром до 50 мм, имеет высокую точность геометрических размеров, гладкую чистую поверхность и повышенную прочность за счет нагартовки. Прессованный пруток (горячедеформированный) обычно имеет диаметр от 20 до 180 мм, менее строгие допуски по диаметру и матовую поверхность со следами горячего прессования.
Как защитить медный пруток от потемнения на открытом воздухе?
Для защиты контактов и деталей от поверхностного окисления применяют лужение (нанесение слоя олова), электрохимическое никелирование или серебрение. Для строительных молниеотводов окисление до коричневого цвета патины является естественным защитным барьером и не нарушает механическую прочность изделия.
Какой минимальный объем медного круга можно заказать с доставкой по Казахстану?
В компании АТЛАНТ МЕТАЛЛ медный пруток можно приобрести как целыми прутками стандартной длины (2–3 метра), так и с резкой на заготовки нужной длины. Доставка осуществляется по Алматы, а также транспортными компаниями во все регионы РК (Астана, Шымкент, Караганда, Актобе, Павлодар и др.).
Вывод
Правильный выбор медного круга по ГОСТ 1535-2006 требует учета трех базовых факторов: марки меди (М1 для токопроводящих узлов, М2/М3 для общих конструкций), состояния металла (твердый Т для резки на станках, мягкий М для гибки) и точности геометрических допусков.
Специалисты компании «АТЛАНТ МЕТАЛЛ» помогут подобрать нужный диаметр медного прутка, рассчитать точный вес партии по проектной спецификации и оперативно организуют резку и доставку со склада в Алматы по всему Казахстану.
