Подбор медных труб для инженерных коммуникаций, промышленного холодоснабжения и систем вентиляции в Казахстане требует точного учета рабочего давления и чистоты внутреннего канала. Ошибка в толщине стенки или использование трубы общего назначения вместо специализированной фреоновой приводит к разрыву трассы на современных хладагентах R410A и R32, рабочее давление в которых достигает 41–43 бар. Снабженцу и инженеру ОВК важно четко разграничивать стандарты, квалитеты мягкости и марки сплавов, чтобы обеспечить безаварийную эксплуатацию объекта в условиях резких температурных перепадов.
Марки меди и стандарты: ГОСТ 617-2006, EN 1057 и EN 12735-1
На строительном и промышленном рынке Казахстана медный трубный прокат представлен двумя основными нормативными группами: межгосударственными ГОСТами и европейскими стандартами EN (а также американским ASTM B280). Их главное различие заключается в степени раскисления сплава, химической чистоте и регламенте подготовки внутренней поверхности трубы.
Для монтажа систем холодоснабжения и кондиционирования (VRF/VRV-системы, чиллеры, коммерческий холод) применяется специализированный стандарт EN 12735-1 (или ГОСТ 617-2006 повышенной точности). Для таких задач используется медь марки Cu-DHP (по европейской классификации CW024A, аналог по ГОСТ 859-2014 — М1ф). Этот сплав раскислен фосфором, содержит не менее 99,90% чистой меди и от 0,015% до 0,040% фосфора. Фосфор связывает остаточный кислород, предотвращая «водородную болезнь» меди при высокотемпературной пайке и повышая коррозионную стойкость.
Для систем холодного и горячего водоснабжения, отопления и технологических обвязок по стандарту ГОСТ 617-2006 и EN 1057 допускается применение марок М1 (99,9% Cu), М1р и М2 (99,7% Cu). Марка М2 содержит до 0,3% примесей (включая свинец, никель, железо), что снижает пластичность при гибке, но удешевляет стоимость погонного метра для безнапорных и общепромышленных трубопроводов.

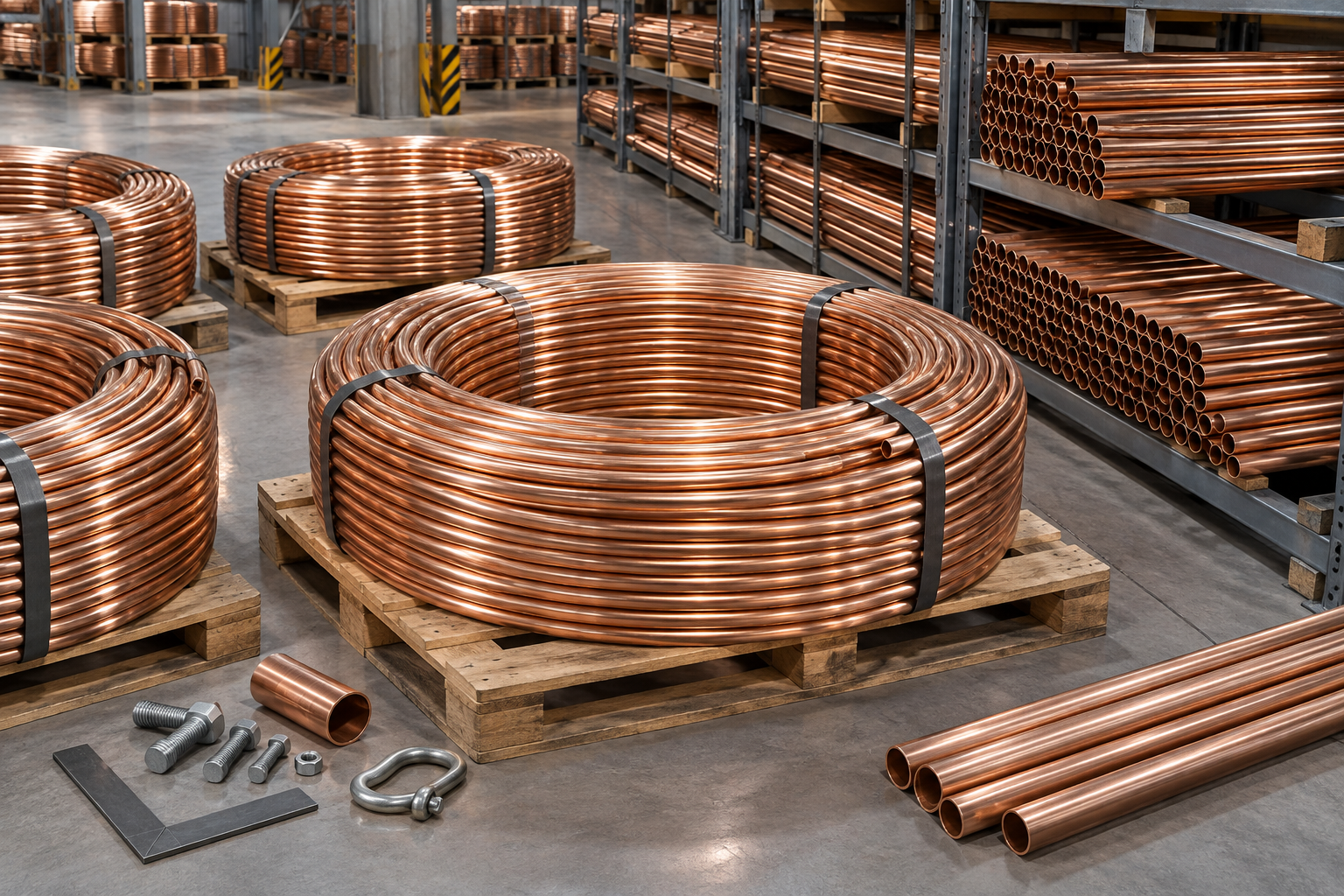

- Мягкое состояние (R220 / отожженная, буква «М» по ГОСТ): поставляется в бухтах по 15, 25 или 50 метров. Предел прочности $\sigma_B \ge 220$ МПа, относительное удлинение $\delta_5 \ge 40\%$. Легко гнется трубогибом без заломов, идеальна для скрытой прокладки трасс кондиционирования и теплых полов.
- Полутвердое состояние (R250 / «П» по ГОСТ): поставляется в прямых хлыстах по 3, 5 или 6 метров. Предел прочности $\sigma_B \ge 250$ МПа, относительное удлинение $\ge 20\%$. Оптимальный баланс между жесткостью стояков и возможностью локальной подгибки.
- Твердое состояние (R290 / неотожженная, «Т» по ГОСТ): поставляется в штангах. Предел прочности $\sigma_B \ge 290$ МПа, относительное удлинение $\ge 3\%$. Держит максимальное давление при минимальной толщине стенки, монтируется исключительно с помощью готовых фитингов.
В каталоге цветных металлов АТЛАНТ МЕТАЛЛ представлены сертифицированные медные трубы всех типоразмеров с заводскими протоколами испытаний и защитными заглушками на торцах.
Сортамент и расчет рабочего давления медных трубопроводов
В системах кондиционирования традиционно используется дюймовая размерная сетка (OD — наружный диаметр), а в отоплении и водоснабжении — метрическая. При подборе толщины стенки необходимо учитывать коэффициент запаса прочности (для хладагентов по СП РК и EN 378 запас составляет не менее 3,5–4,0 от расчетного давления разрыва).
Расчет допустимого внутреннего рабочего давления ($P_{раб}$) для медной трубы выполняется по формуле Барлоу с поправкой на пластичность:
$$P_{раб} = \frac{2 \cdot \sigma_{доп} \cdot s}{D_{нар} - 0{,}8 \cdot s}$$
где $s$ — номинальная толщина стенки (мм), $D_{нар}$ — наружный диаметр (мм), $\sigma_{доп}$ — допустимое напряжение на растяжение с учетом температуры теплоносителя и коэффициента запаса (для отожженной меди принимается 45–55 МПа при +100 °C, для твердой — 70–80 МПа).
| Наружный диаметр (дюймы / мм) | Толщина стенки, мм | Состояние поставки | Теоретический вес 1 м, кг | Максимальное рабочее давление при 20 °C, бар | Основная сфера применения |
|---|---|---|---|---|---|
| 1/4" (6,35 мм) | 0,76 (0,030") | Мягкая (бухта R220) | 0,119 | 105 | Жидкостные линии сплит-систем (R410A, R32) |
| 3/8" (9,52 мм) | 0,81 (0,032") | Мягкая (бухта R220) | 0,198 | 73 | Газовые/жидкостные линии кондиционирования |
| 1/2" (12,70 мм) | 0,81 (0,032") | Мягкая (бухта R220) | 0,270 | 54 | Газовые магистрали бытовых сплит-систем |
| 5/8" (15,88 мм) | 0,89 (0,035") | Мягкая / Твердая | 0,374 | 47 / 62 | Магистрали мультизональных систем VRV/VRF |
| 3/4" (19,05 мм) | 1,00 | Твердая (хлыст R290) | 0,505 | 44 | Всасывающие линии полупромышленных систем |
| 7/8" (22,22 мм) | 1,14 | Твердая (хлыст R290) | 0,674 | 43 | Холодильные централи, чиллеры |
| 1 1/8" (28,58 мм) | 1,25 | Твердая (хлыст R290) | 0,956 | 37 | Магистральные трубопроводы холода и ГВС |
| 35,0 мм (ГОСТ) | 1,50 | Твердая (хлыст) | 1,407 | 36 | Котельные, обвязка распределительных гребенок |
| 54,0 мм (ГОСТ) | 2,00 | Твердая (хлыст) | 2,912 | 31 | Магистральные распределительные узлы теплосетей |
Технология монтажа, правила пайки и предотвращение гальванопары
Медь обладает превосходной теплопроводностью (до 390 Вт/(м·К)) и бактерицидными свойствами, однако долговечность всей системы напрямую зависит от соблюдения трех технологических правил при монтаже на строительных площадках Казахстана.
- Высокотемпературная капиллярная пайка: фреоновые трассы и трубопроводы с рабочей температурой выше +110 °C соединяются твердыми медно-фосфорными припоями (CuP) или серебряными припоями с содержанием серебра от 2% до 15% (например, Cu-P-Ag) при температуре 650–750 °C. Припой заполняет капиллярный зазор шириной 0,05–0,15 мм между трубой и муфтой, образуя монолитный шов с прочностью на срез до 150 МПа.
- Пайка в среде сухого азота: критически важное требование для холодильных систем. При нагреве меди на воздухе свыше +200 °C на внутренней стенке мгновенно образуется оксидная окалина (CuO). Попадая в компрессор с маслом POE, эта окалина забивает фильтры-осушители и выводит из строя терморегулирующий вентиль (ТРВ). Продувка азотом под избыточным давлением 0,2–0,5 бар полностью исключает контакт кислорода с зоной шва.
- Изоляция от гальванической коррозии: прямой контакт меди с углеродистой сталью, оцинкованным металлом или алюминием создает гальваническую пару. Из-за разницы электрохимических потенциалов (медь +0,34 В, железо -0,44 В, цинк -0,76 В) сталь и цинк стремительно разрушаются электрохимической коррозией. Соединение медной трубы со стальной арматурой допускается исключительно через промежуточные бронзовые или латунные резьбовые переходники.
При монтаже стояков отопления важно учитывать коэффициент температурного линейного расширения меди ($16{,}6 \times 10^{-6}$ К$^{-1}$). На прямолинейных участках длиной свыше 10 метров обязательно устанавливаются П-образные или сильфонные компенсаторы для предотвращения излома в точках жесткой фиксации хомутами.
Правила входного контроля, хранения и приёмки труб на объекте
При приемке партии медных труб на складе или стройплощадке в Алматы инженер технадзора обязан выполнить инструментальный и визуальный контроль следующих параметров:
- Герметичность заглушек: специализированные кондиционерные трубы по EN 12735-1 / ASTM B280 поставляются с запаянными концами или плотными пластиковыми заглушками. Их отсутствие означает попадание внутрь влаги и пыли, что требует промывки и вакуумирования трассы перед монтажом.
- Контроль овальности и толщины стенки: замер микрометром на торцах. Допустимое отклонение по толщине стенки для прецизионных труб составляет не более $\pm 10\%$. Недопустимо наличие глубоких продольных рисок, забоин и раковин глубиной более 5% от толщины стенки.
- Условия хранения: медный прокат складируется в сухих закрытых помещениях на деревянных настилах или консольных стеллажах. Категорически запрещается контакт с минеральными кислотами, аммиаксодержащими растворами и сырым бетоном.
При необходимости раскроя хлыстов на точные монтажные длины вы можете воспользоваться услугой резки металла в размер на производственной базе «АТЛАНТ МЕТАЛЛ» (цех металлообработки на ул. Остроумова 30). Оперативная доставка металлопроката осуществляется собственным автотранспортом со склада на пр. Рыскулова 94A по Алматы и во все регионы Республики Казахстан.
Часто задаваемые вопросы
Почему нельзя паять фреоновые трассы кондиционеров мягким оловянно-свинцовым припоем?
Мягкие припои (Sn-Pb, Sn-Cu) имеют низкую температуру плавления (до 230 °C) и предел прочности на сдвиг всего 25–40 МПа. Вибрационные нагрузки от компрессора и гидроудары хладагентов R410A/R32 при давлениях до 40 бар приводят к усталостному разрушению мягкого шва и утечке фреона. Для фреонопроводов нормативами предписана пайка твердыми припоями с температурой плавления выше 600 °C.
В чем разница между кондиционерной и сантехнической медной трубой одного диаметра?
Кондиционерная труба (EN 12735-1) проходит обязательную операцию дегазации, очистки от углеродистых остатков (не более 0,38 мг/дм²) и заполняется сухим азотом перед герметизацией торцов. Сантехническая труба (ГОСТ 617 / EN 1057) не имеет столь жестких требований к остаточной влажности и чистоте стенок, а ее фактический внутренний диаметр ориентирован на гидравлические параметры воды, а не на стандартные дюймовые порты холодильной автоматики.
Как защитить медный трубопровод при скрытой укладке в цементно-песчаную стяжку?
Сырой цементный раствор обладает агрессивной щелочной средой (pH > 12), вызывающей точечную коррозию меди при контакте с остаточной влагой. При скрытой прокладке в стяжке или штробах медная труба обязательно защищается сплошной полимерной изоляцией (вспененный каучук, пенополиэтилен или гофротруба), которая также компенсирует тепловое расширение металла.
Можно ли использовать трубу марки М3 для ответственных напорных коммуникаций?
Марка М3 содержит до 0,5% примесей (включая кислород, серу, мышьяк и висмут), что существенно снижает коррозионную стойкость шва и ударную вязкость при отрицательных температурах. Использовать М3 разрешено только для ненагруженных деталей, литья и строительной фурнитуры. Для напорных сетей применяются исключительно марки М1, М1ф (Cu-DHP) и М2.
Чек-лист для закупки
- Определите тип рабочей среды и хладагента: для фреонов R410A, R32 и систем VRF требуются специализированные трубы Cu-DHP по стандарту EN 12735-1 / ASTM B280 с толщиной стенки от 0,76–1,0 мм; для отопления и ХВС — трубы по ГОСТ 617-2006 или EN 1057.
- Выберите форму поставки: бухты (мягкая медь R220) для минимизации количества паяных стыков при скрытой прокладке; прямые хлысты (твердая медь R290) для стояков и открытых трасс.
- Проверьте маркировку и комплектацию: заводская штамповка должна содержать марку меди, наружный диаметр, толщину стенки и стандарт; торцы фреоновых бухт должны быть закрыты герметичными заглушками.
- Укомплектуйте сопутствующими материалами: медно-фосфорные твердые припои с серебром (2–15%), бескислородный азот для продувки, латунные диэлектрические муфты и трубная теплоизоляция расчетной толщины.
- Запросите сертификаты соответствия: требуйте у поставщика паспорта качества и сертификаты происхождения на каждую партию продукции для беспрепятственной сдачи объекта технадзору РК.
