Кровельные саморезы с шайбой EPDM — основной крепеж для фиксации профлиста, металлочерепицы и фасадных кассет к стальным прогонам или деревянной обрешетке. Разбираем подбор диаметров от 4.8 до 6.3 мм, маркировку сверла, таблицу массы 1000 штук, расчет расхода на 1 м² и специфику затяжки в ветровых районах Казахстана.
Надежность быстровозводимого ангара, промышленного цеха или скатной кровли в климатических условиях Казахстана напрямую зависит от качества кровельного крепежа. Сильные ветровые нагрузки в степных зонах и резкие температурные перепады в предгорьях Алматы требуют строгого соблюдения технологии монтажа.
Использование неподходящего крепежа или перетяжка уплотнителя приводит к разгерметизации узлов, протечкам и коррозии листового металла уже через 1–2 сезона эксплуатации.

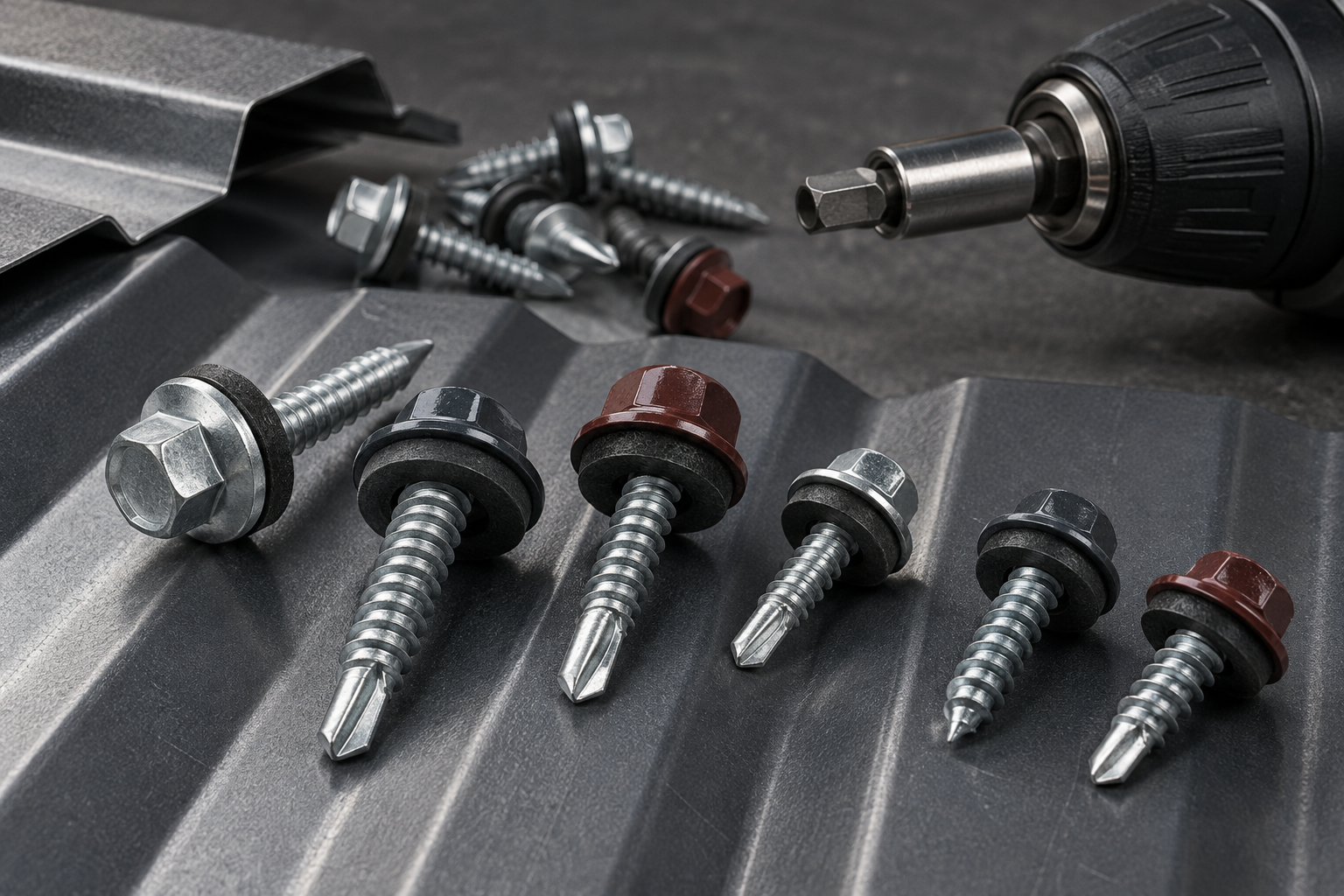

Конструкция кровельного самореза и назначение шайбы EPDM
Кровельный саморез (стандарт DIN 7504-K) состоит из трех ключевых элементов: шестигранной головки с буртиком, стержня со специальной резьбой и бурового наконечника (сверла).
Для герметизации точки крепления используется комбинированная шайба, состоящая из стального или алюминиевого оцинкованного кольца и вулканизированной прокладки из этилен-пропиленового каучука (EPDM).
- Каучук EPDM: сохраняет эластичность в температурном диапазоне от -50 °C до +120 °C, не пересыхает на ультрафиолете и компенсирует температурные расширения тонколистовой стали;
- Шестигранная головка (под насадку 8 мм или 10 мм): обеспечивает надежный захват битой шуруповерта без срыва граней при засверливании в плотный металл;
- Антикоррозийное покрытие: слой белого или желтого цинка толщиной от 12 до 25 мкм либо полимерное окрашивание порошковой краской по каталогу RAL в цвет кровельного покрытия.
Различия кровельных саморезов по дереву и по металлу
Главная ошибка при закупке — путаница между саморезами для деревянных оснований и для стальных подконструкций. Они имеют принципиально разную геометрию резьбы и форму наконечника.
- Саморезы по дереву (диаметр 4.8 мм): оснащаются уменьшенным сверлом (типа «ложечка» или микросверло №1) и редким шагом резьбы. Уменьшенное сверло аккуратно прокалывает лист профнастила толщиной до 0.8–1.0 мм, не разбивая древесные волокна бруса обрешетки, а крупная резьба надежно фиксируется в древесине.
- Саморезы по металлу (диаметры 4.8 мм, 5.5 мм, 6.3 мм): имеют частый шаг резьбы и удлиненное перо сверла (№3, №4 или №5). Способны без предварительного накернивания и сверления проходить стальные швеллеры и балки толщиной от 2.0 до 12.0 мм. Для толстых сэндвич-панелей применяется специализированный крепеж, о котором подробно рассказано в статье про саморезы для сэндвич-панелей с усиленным сверлом.
Размеры, толщина сверления и таблица веса 1000 шт.
Для корректного составления сметы и проверки отгрузки со склада снабженцу необходимо знать теоретическую массу партии. При монтаже кровли также важно учитывать характеристики используемой оцинкованной стали с полимерным покрытием.
| Размер (диаметр х длина, мм) | Назначение крепежа | Номер сверла | Макс. толщина сверления металла (мм) | Размер насадки (под ключ) | Вес 1000 шт. (кг) |
|---|---|---|---|---|---|
| 4.8 х 19 | По металлу (нахлесточный) | №3 | 3.0 | 8 мм | 3.80 |
| 4.8 х 28 | По дереву (в подошву волны) | №1 (микро) | 1.2 (суммарно) | 8 мм | 4.60 |
| 4.8 х 35 | По дереву (стандарт для металлочерепицы) | №1 (микро) | 1.2 (суммарно) | 8 мм | 5.20 |
| 4.8 х 50 | По дереву (для коньков и доборных элементов) | №1 (микро) | 1.2 (суммарно) | 8 мм | 6.60 |
| 4.8 х 70 | По дереву (высокий профнастил Н-60, Н-75) | №1 (микро) | 1.2 (суммарно) | 8 мм | 8.50 |
| 5.5 х 25 | По металлу (к прогонам из трубы и уголка) | №3 | 5.0 | 8 мм | 6.20 |
| 5.5 х 38 | По металлу (через утеплитель / обрешетку) | №3 | 5.0 | 8 мм | 7.90 |
| 5.5 х 50 | По металлу (к фасонным балкам) | №4 | 8.0 | 8 мм | 9.60 |
| 6.3 х 25 | По металлу усиленный (к толстостенному прокату) | №5 | 12.0 | 10 мм | 9.80 |
| 6.3 х 38 | По металлу усиленный | №5 | 12.0 | 10 мм | 12.40 |
Нормы расхода кровельных саморезов на 1 м²
При проектировании и составлении заявки на закупку ориентируются на усредненные строительные нормы с поправкой на ветровые зоны региона.
- Металлочерепица: 6–8 штук на 1 м² площади ската (размер 4.8х35 мм по дереву). Крепление выполняется строго в прогиб волны под ступеньку;
- Профнастил на стенах и заборах (С-8, С-21): 4–6 штук на 1 м² (в нижнюю полку профиля через одну волну к лагам);
- Кровельный профнастил (НС-35, Н-60): 8–10 штук на 1 м² по основной площади и 12–15 штук на 1 м² в карнизных и коньковых зонах с повышенной турбулентностью;
- Скрепление продольных нахлестов листов: короткие саморезы 4.8х19 мм с шагом 300–500 мм по гребню волны;
- Доборные элементы (коньки, торцевые планки, ендовы): длинные саморезы 4.8х50 или 4.8х70 мм с шагом 300 мм. Для мелких вспомогательных узлов на каркасе нередко применяют саморезы с прессшайбой по металлу.
Правила затяжки и типичные ошибки монтажа
Долговечность кровельного узла зависит от степени сжатия EPDM-шайбы при закручивании.
- Правильная затяжка: резиновая прокладка EPDM равномерно сжата и выступает из-под металлической шайбы примерно на 0.5–1.0 мм по всему периметру. Металлическая шайба остается плоской;
- Недотянутый саморез: шайба болтается или прилегает неплотно. Вода стекает по стержню самореза прямо под кровельный лист, вызывая намокание стропильной системы;
- Перетянутый саморез: металлическая шайба прогибается тарелкой наружу, а резина EPDM выдавливается, трескается и разрушается за несколько месяцев под лучами солнца;
- Перекос оси: закручивание под углом, отличным от 90° к плоскости листа, приводит к одностороннему зазору, через который проникает влага.
Чек-лист для снабженца при приемке партии
- Проверка маркировки на головке: наличие фирменного клейма завода-изготовителя гарантирует использование конструкционной легированной стали марки C1022.
- Контроль шайбы EPDM: резина не должна отслаиваться от стального кольца вручную. При сгибании шайбы эластомер должен сохранять упругость без трещин.
- Качество защитного покрытия: цинковый слой должен быть однородным, без наплывов на резьбе и сверле. На окрашенных саморезах RAL недопустимы сколы полимерного слоя.
- Соответствие длины сверла: если основанием служит швеллер со стенкой 6–8 мм, длина бура самореза должна быть не менее 10–12 мм (сверло №4 или №5).
FAQ: частые вопросы по кровельным саморезам
Какой длины саморез нужен для крепления металлочерепицы к деревянной обрешетке?
Стандартный размер — 4.8х35 мм. Он обеспечивает заглубление в доску обрешетки толщиной 25–32 мм на глубину не менее 20 мм с учетом толщины металла и EPDM-шайбы.
Можно ли крепить профнастил в верхнюю волну?
На кровле основное крепление профнастила к прогонам всегда выполняется в нижнюю полку (подошву), прилегающую к основанию. В верхний гребень саморезы вкручиваются только при соединении продольного нахлеста соседних листов и установке коньковых планок.
Какой инструмент использовать для монтажа кровельных саморезов?
Рекомендуется использовать сетевой или аккумуляторный шуруповерт с регулируемой муфтой ограничения крутящего момента (трещоткой) и скоростью вращения до 1500–1800 об/мин. Использовать высокооборотистые дрели и ударные гайковерты нельзя — они срывают резьбу в дереве и повреждают EPDM-прокладку.
Чем отличаются кровельные саморезы RAL от обычных оцинкованных?
Саморезы RAL проходят дополнительную стадию порошковой полиэфирной окраски в печи полимеризации. Это создает дополнительный барьер против коррозии и обеспечивает эстетичный внешний вид в цвет кровельного покрытия.
Вывод
Кровельные саморезы с шайбой EPDM — ответственный элемент крепежа, определяющий гидроизоляцию и стойкость здания к ветровым нагрузкам. При выборе крепежа необходимо строго разделять типоразмеры для дерева (4.8 мм с редким шагом) и металла (до 6.3 мм с мощным буром).
Компания АТЛАНТ МЕТАЛЛ поставляет сертифицированные кровельные саморезы всех типоразмеров, профнастил, рулонную сталь и сортовой металлопрокат с оперативной доставкой по Алматы и регионам Казахстана.
