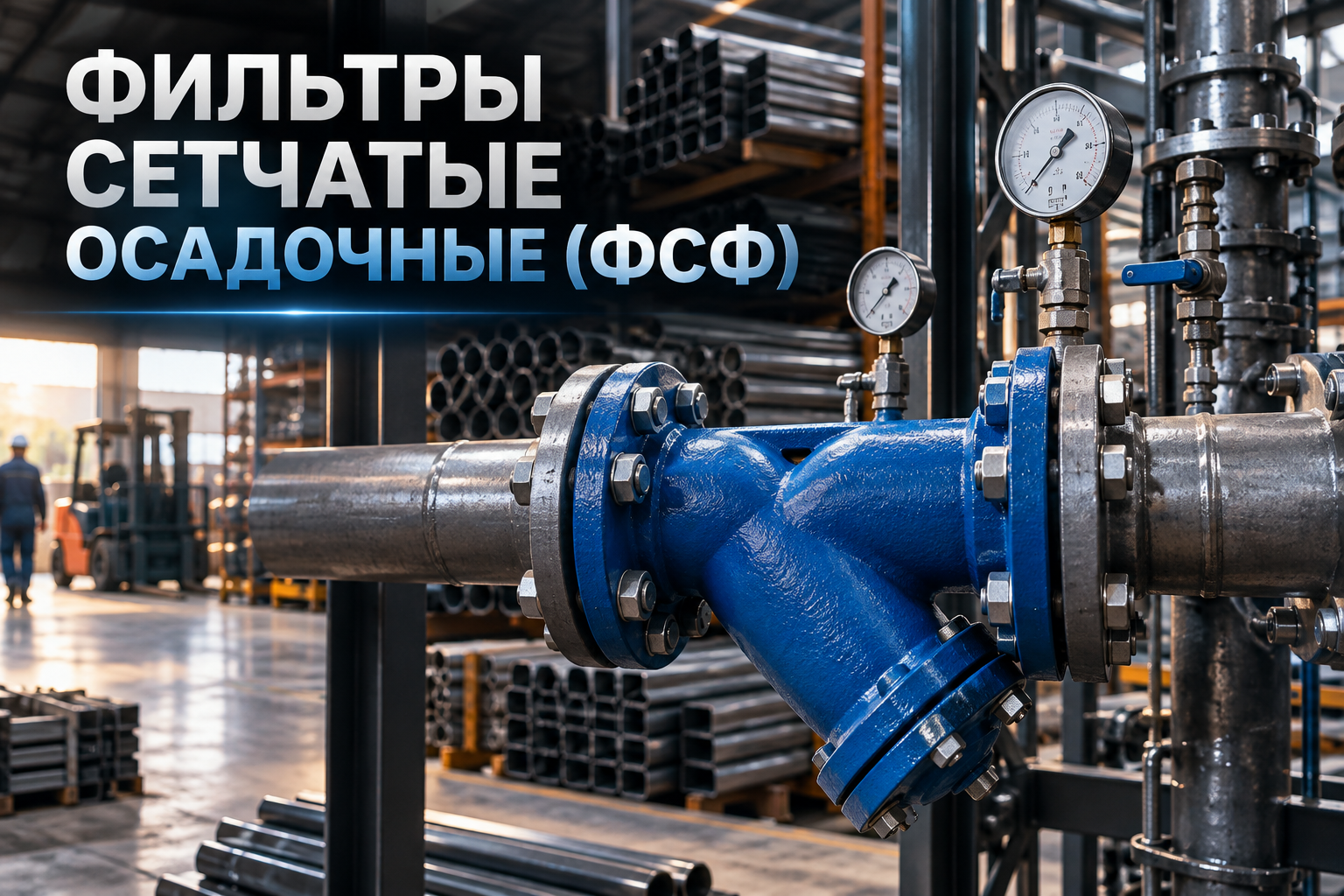

Фильтры сетчатые осадочные (ФСФ) Ду 15–300: выбор, характеристики сетки, защита насосов и правила монтажа в РК

Любая песчинка, окалина после сварки или частица ржавчины способны заклинить крыльчатку циркуляционного насоса, повредить седло шарового крана или вывести из строя дорогостоящий ультразвуковой расходомер теплосчетчика. В инженерных сетях Казахстана фильтр сетчатый осадочный (ФСФ или муфтовый Y-образный) — это первая и главная линия механической защиты оборудования.

При проектировании и комплектации ИТП, ЦТП и котельных снабженцы часто сталкиваются с ошибками: берут фильтр без учета гидравлического сопротивления, путают направление фильтрации или забывают про доступ для промывки грязевой камеры. Разберем ключевые параметры выбора, тонкости фильтрации и практический монтаж.

Конструкция и принцип работы сетчатых фильтров

Осадочный фильтр представляет собой Y-образный или наклонный корпус, внутри которого под углом к потоку установлена цилиндрическая сетка из нержавеющей стали (чаще всего марки 12Х18Н10Т или AISI 304). Поток теплоносителя или воды проходит сквозь ячейки сетки, а механические примеси задерживаются и оседают в нижней части фильтрующей камеры (грязевике).

Для сервисного обслуживания фильтрующая камера закрывается крышкой с пробкой или сливным краном. В модификациях с магнитным улавливателем (фильтры магнитно-сетчатые ФМФ) внутри сетчатого картриджа дополнительно размещается ферритовый или неодимовый стержень. Он притягивает мельчайшие частицы ферромагнитной окалины размером от 5 до 50 мкм, которые свободно пролетают сквозь обычную сетку.

Муфтовые или фланцевые: выбор типа присоединения

Тип присоединения фильтра выбирается исходя из диаметра трубопровода, рабочего давления и регламентов обслуживания:

• Муфтовые (резьбовые) фильтры (Ду 15 – Ду 50): корпус из латуни (ЛС59-1) или чугуна. Применяются на вводах в квартиры, в узлах обвязки отдельных приборов, кондиционеров и малых котлов. Рассчитаны на давление Ру 16–25 бар (1.6–2.5 МПа);
• Фланцевые фильтры ФСФ (Ду 40 – Ду 300 и выше): чугунные (СЧ20, ВЧ50) или стальные (Сталь 20, 09Г2С) корпуса. Устанавливаются в узлах ввода тепловых сетей, перед насосными группами, пластинчатыми теплообменниками и задвижками. Монтируются в паре со стандартными ответными деталями, такими как фланцы стальные плоские и воротниковые ГОСТ 33259-2015.

Размер ячейки сетки: баланс чистоты и перепада давления

Главная характеристика фильтрующего элемента — размер ячейки (микронаж или шаг сетки). Слишком мелкая сетка быстро забивается и создает высокое гидравлическое сопротивление, вызывая кавитацию насоса. Слишком крупная — пропускает частицы, опасные для регулирующей арматуры.

• 200–400 мкм (0.2–0.4 мм): тонкая фильтрация перед ультразвуковыми расходомерами, пластинчатыми теплообменниками и системами автоматического полива;
• 500–800 мкм (0.5–0.8 мм): стандарт для диаметров Ду 15–Ду 65 в системах горячего и холодного водоснабжения, а также поквартирного отопления;
• 1000–1600 мкм (1.0–1.6 мм): базовая сетка для магистральных фланцевых фильтров Ду 80–Ду 300 в центральных тепловых пунктах и котельных;
• 2000–3000 мкм (2.0–3.0 мм): грубая первичная очистка на водозаборах и технологических трубопроводах с высокой степенью загрязненности.

Таблица: параметры и характеристики фланцевых фильтров ФСФ (Ру 16)

Диаметр (Ду / DN), мм	Строительная длина L, мм	Размер ячейки сетки, мкм	Пропускная способность Kvs, м³/ч	Примерная масса, кг	Материал корпуса
Ду 40	200	500 / 800	32.0	6.8	Чугун СЧ20 / Сталь 20
Ду 50	230	800	54.0	9.5	Чугун СЧ20 / ВЧ50
Ду 65	290	800 / 1000	92.0	14.2	Чугун СЧ20 / ВЧ50
Ду 80	310	1000 / 1250	140.0	19.0	Чугун / Сталь 20 / 09Г2С
Ду 100	350	1250	220.0	27.5	Чугун ВЧ50 / Сталь 20
Ду 125	400	1250 / 1600	340.0	42.0	Чугун ВЧ50 / Сталь 20
Ду 150	480	1600	490.0	58.0	Чугун ВЧ50 / 09Г2С
Ду 200	600	1600	870.0	115.0	Чугун ВЧ50 / 09Г2С
Ду 250	730	2000	1380.0	185.0	Чугун ВЧ50 / 09Г2С
Ду 300	850	2000	1960.0	270.0	Сталь 20 / 09Г2С

Правила монтажа и пространственное положение

Неправильная пространственная ориентация фильтра сводит его работу к нулю или превращает его в пробку, перекрывающую проток воды. Соблюдайте монтажные нормы:

1. Направление потока: на корпусе каждого изделия отлита стрелка. Направление рабочей среды обязано строго совпадать со стрелкой.
2. Горизонтальный трубопровод: фильтрующая крышка (колба-отстойник) должна смотреть строго вниз или с небольшим боковым отклонением (до 45°), если снизу нет места для ревизии. Направлять крышку вверх запрещено: шлам будет падать обратно в трубу.
3. Вертикальный трубопровод: установка фильтра допускается только при направлении потока сверху вниз. Если поток идет снизу вверх, грязь не сможет скапливаться в отстойнике и забьет проходной канал.
4. Сервисный зазор: предусмотрите расстояние от крышки фильтра до пола или стены не менее 1.5 строительной длины картриджа, чтобы свободно вынимать сетку для очистки.
5. Обвязка манометрами: до и после фильтра рекомендуется устанавливать контрольные манометры. Рост перепада давления свыше 0.3–0.5 бар (30–50 кПа) указывает на критическое засорение сетки и необходимость промывки.

Перед фильтром и после него обязательно монтируются надежные запорные устройства — краны шаровые стальные 11с67п или дисковые поворотные затворы, чтобы быстро перекрыть участок для ревизии без опорожнения всей системы здания.

Типичные ошибки при закупке и установке

• Заужение диаметра фильтра: подбор фильтра меньшего Ду, чем основная магистраль, без гидравлического расчета приводит к шуму, резкому падению напора и износу насосов.
• Игнорирование магнитной вставки: в старых отопительных системах с чугунными радиаторами и стальными трубами мелкодисперсная ржавчина быстро выводит из строя крыльчатки циркуляционников. В таких сетях необходим фильтр ФМФ с магнитом.
• Отсутствие сливного крана на крышке: на фильтрах от Ду 50 вместо глухой резьбовой пробки практично установить шаровый кран со штуцером. Это позволяет выполнять быструю продувку без снятия фланцевой крышки.
• Использование серого чугуна при отрицательных температурах: для наружных теплотрасс и неотапливаемых насосных в северных областях Казахстана (Астана, Караганда, Павлодар) серый чугун СЧ20 опасен хрупкостью. Следует выбирать высокопрочный чугун ВЧ50 или сталь 09Г2С.

Чек-лист для снабженца перед заказом

• [ ] Уточнен точный диаметр Ду (DN) и расчетное рабочее давление Ру (PN 16 или PN 25);
• [ ] Выбран материал корпуса с учетом климата и типа среды (чугун, углеродистая сталь, нержавеющая сталь);
• [ ] Проверен размер ячейки сетки под требования паспорта насоса / расходомера;
• [ ] Заказан комплект ответных фланцев ГОСТ 33259-2015, шпилек, гаек и паронитовых прокладок;
• [ ] Предусмотрена запорная арматура для отсечения фильтра на время чистки.

На складе металлопроката и трубопроводной арматуры компании АТЛАНТ МЕТАЛЛ в Алматы всегда в наличии фланцевые фильтры ФСФ и резьбовые грязевики Ду 15–Ду 300, а также полный спектр трубного проката, фланцев и крепежа с доставкой по всему Казахстану.

Часто задаваемые вопросы (FAQ)

Как часто нужно промывать сетчатый фильтр?

В первый месяц после пуска новой системы отопления или водопровода ревизию и чистку проводят еженедельно, так как вымывается строительный мусор и окалина. В штатном режиме работы проверку выполняют 1–2 раза за отопительный сезон или по показаниям дифференциального манометра при перепаде давления более 0.3 бар.

Можно ли ставить фильтр ФСФ на вертикальной трубе при потоке снизу вверх?

Нет, стандартный Y-образный фильтр в таком положении работать не будет: шлам будет падать вниз по трубе, не попадая в грязевую камеру. При восходящем потоке трассу переделывают с помощью отводов с петлей вниз либо применяют специализированные вертикальные фильтры-грязевики.

Чем отличается фильтр ФСФ от абонентского грязевика?

Абонентский грязевик (ТС-569) имеет большой объем корпуса, где тяжелые частицы оседают за счет резкого падения скорости потока (гравитационная очистка) плюс базовая крупная сетка. Фильтр ФСФ компактнее, работает за счет мелкой сетчатой фильтрации и обеспечивает более тонкую очистку теплоносителя.

Что делать, если сетка фильтра повредилась или порвалась?

Поврежденную сетку нельзя запаивать кустарным способом, так как это нарушит геометрию потока. Сетчатый картридж является сменным элементом — его заказывают отдельно под конкретный диаметр и бренд фильтра.

Вывод

Сетчатый фильтр — недорогой, но критически важный элемент любой трубопроводной сети, защищающий оборудование стоимостью в миллионы тенге. Грамотный выбор типоразмера, микронажа сетки и правильная пространственная ориентация при монтаже гарантируют безаварийную службу насосов, теплообменников и теплосчетчиков на объектах в любых регионах Казахстана.
