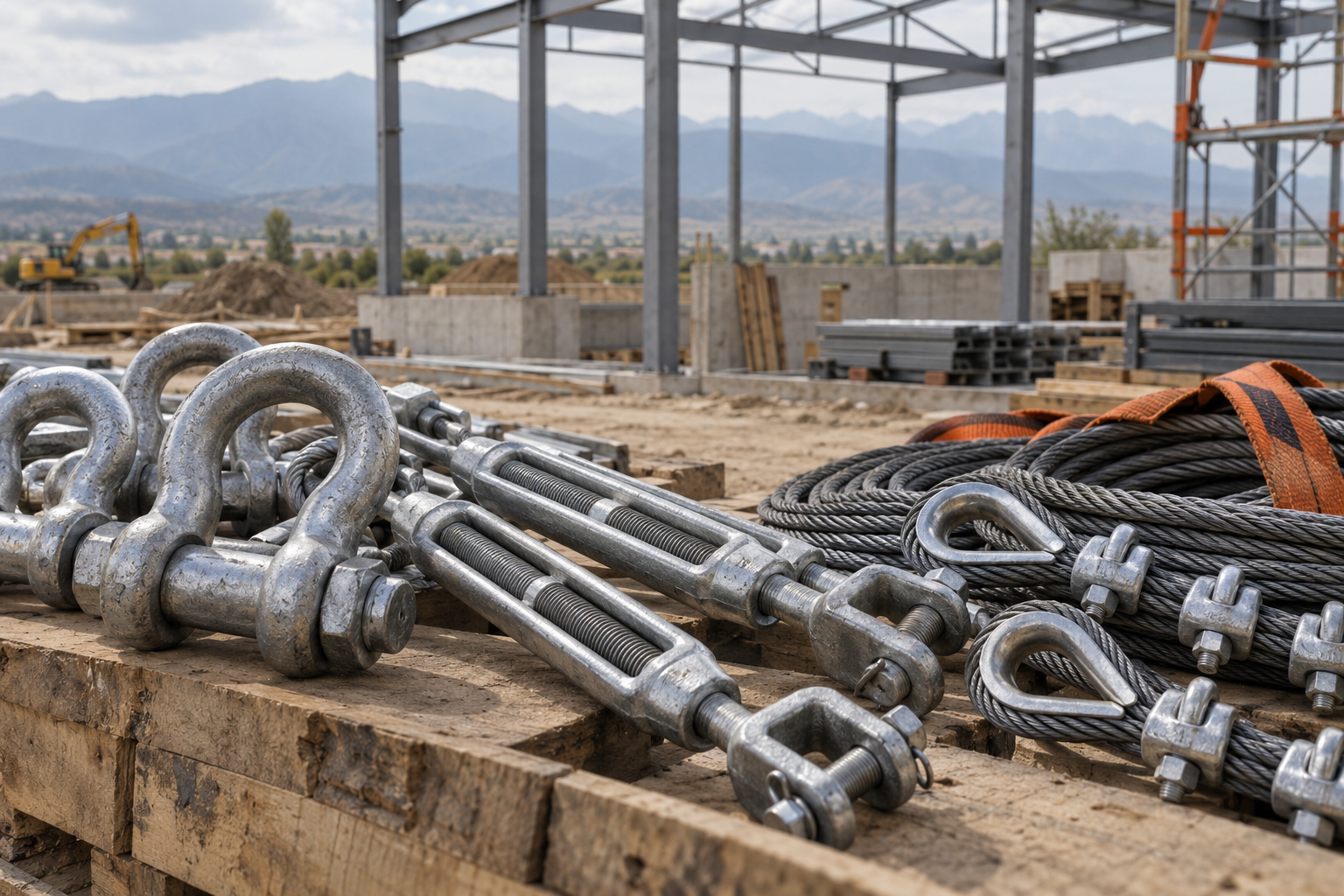

Надежность грузоподъемных операций, раскрепления металлоконструкций и монтажа мачтовых сооружений в Казахстане напрямую зависит от корректного выбора такелажных элементов. Ошибочная замена грузовой кованой скобы на бытовую или монтаж легких зажимов DIN 741 на грузовые ветви приводит к срезу резьбы, проскальзыванию каната и аварийным ситуациям на стройплощадке. При проектировании и закупке такелажа критически важно разделять изделия на грузоподъемные (Lifting) с жесткими коэффициентами запаса прочности и монтажно-хозяйственные (Lashing/Rigging), предназначенные исключительно для статического натяжения и растяжек.
В климатических реалиях Казахстана — от экстремальных отрицательных температур в Астане и ВКО до высоких ветровых нагрузок в степных регионах — применяемый такелаж должен сохранять ударную вязкость и обладать устойчивым антикоррозионным покрытием (горячее или гальваническое цинкование по ГОСТ 9.307-89).
Классификация и подбор такелажных скоб (шаклов): G209, G210 и DIN 82101
Такелажные скобы служат универсальным съемным соединителем между грузоподъемным механизмом, стропами (текстильными, канатными, цепными) и проушинами груза. Скобы делятся по форме корпуса и типу запорного элемента:
- Прямые скобы (тип СА / G210, DIN 82101 / ГОСТ 25573-82): предназначены строго для одноосных продольных нагрузок. Идеальны для стыковки канатных ветвей и прямого подъема грузов за жесткую точку подвеса.
- Омегообразные скобы (тип СИ / G209): за счет округлой формы позволяют заводить одновременно две-три ветви стропа или работать под углом до 45° без критической концентрации изгибающих напряжений в теле скобы.
- Тип фиксатора: винтовой штифт (screw pin) применяется для временных, часто разбираемых соединений. Для постоянных грузовых траверс и ответственных узлов используются скобы с предохранительным болтом, гайкой и шплинтом (тип G2130 / G2150), исключающими самопроизвольное выкручивание пальца при вибрации.
Грузоподъемные скобы маркируются рабочей нагрузкой (WLL — Working Load Limit) и классом прочности стали (Grade 6 или Grade 8). Для грузовых скоб коэффициент запаса прочности составляет не менее 5:1 или 6:1 к разрушающей нагрузке (MBL).
Зажимы для стальных канатов: разделение DIN 741 и DIN 1142 (EN 13411-5)
Главная системная ошибка при закупке метизов — использование зажимов общего назначения DIN 741 для формирования грузовых петель. Зажим DIN 741 изготавливается из ковкого чугуна методом литья и предназначен исключительно для ненагруженных статических систем: подвешивания кабельных трасс, установки легких рекламных конструкций и временных ограждений.
Для грузоподъемных операций, ответственных вантовых растяжек и монтажа строительных лесов действующие нормы РК и международный стандарт EN 13411-5 требуют применения усиленных кованых зажимов DIN 1142 (HDG). Их корпус выполнен из конструкционной штампованной стали со специальными канавками, увеличивающими сцепление с прядями каната без их локального передавливания.
Правила формирования концевой петли стального каната зажимами:
- Количество зажимов: для канатов диаметром до 8 мм монтируют минимум 3 зажима; от 10 до 16 мм — 4 зажима; от 18 до 24 мм — 5 зажимов; свыше 26 мм — от 6 до 8 зажимов.
- Шаг между зажимами: расстояние между центрами соседних зажимов должно составлять от 6 до 8 диаметров каната.
- Ориентация: скоба (U-образный болт) всегда устанавливается на пассивный (холостой, короткий) конец троса, а массивное кованое седло зажима — на грузовой (несущий, длинный) конец. Запрещено чередовать направление зажимов.
- Затяжка: гайки затягиваются динамометрическим ключом до нормативного момента, а после первой рабочей нагрузки подлежат обязательной повторной протяжке.
Коуши DIN 6899 и талрепы DIN 1480: защита каната и регулировка натяжения
Для предотвращения истирания каната и сохранения допустимого радиуса изгиба в петлю обязательно закладывается стальной коуш по DIN 6899 (тип B — усиленный каплевидный коуш из листовой стали с глубоким желобом). Диаметр желоба коуша должен строго соответствовать диаметру троса: при слишком широком желобе канат сплющивается под нагрузкой, а при узком — выдавливается наружу и перетирается о края.
Для регулировки натяжения растяжек, антенно-мачтовых сооружений и крепления тяжелой техники на тралах применяются талрепы по DIN 1480 или ГОСТ 9698-81. Талреп состоит из открытого кованого корпуса с разнонаправленной резьбой и двух концевиков:
- «Крюк-кольцо» (C+E): для быстросъемного монтажа временных растяжек с умеренным натяжением.
- «Кольцо-кольцо» (E+E): для закрытых постоянных систем через такелажные скобы или карабины.
- «Вилка-вилка» (Fork-Fork / DIN 1478): наиболее надежная конфигурация с закрытым трубчатым корпусом для высоких циклических и ветровых нагрузок, исключающая соскок крепежа.
Сравнительные характеристики такелажных элементов
| Тип элемента | Стандарт / Маркировка | Материал и покрытие | Коэффициент запаса (SF) | Основное назначение |
|---|---|---|---|---|
| Скоба прямая G210 / СА | ГОСТ 25573 / DIN 82101 | Легированная сталь, оцинковка | 6:1 | Прямой подъем грузов, строповка |
| Скоба омега G209 / СИ | US FED RR-C-271 | Высокопрочная сталь Grade 6 | 6:1 | Многоплечевые стропы, подъем под углом |
| Зажим канатный DIN 1142 | EN 13411-5 | Кованая сталь, горячий цинк | 4:1 | Формирование грузовых петель троса |
| Зажим канатный DIN 741 | DIN 741 | Литой чугун, гальваника | Не нормирован (бытовой) | Статические подвесы, растяжки тентов |
| Талреп DIN 1480 (C+E / E+E) | DIN 1480 / ГОСТ 9698 | Углеродистая сталь Ст3/Ст20 | 3:1 – 4:1 | Натяжение вантов, раскрепление груза |
| Талреп трубный закрытый | DIN 1478 (вилка-вилка) | Конструкционная сталь 09Г2С/40Х | 5:1 | Несущие растяжки мачт, мостовые узлы |
| Коуш судовой / усиленный | DIN 6899 Type B | Штампованная оцинкованная сталь | — | Защита троса от излома и истирания |
Типичные ошибки при монтаже и требования безопасности в РК
Нарушения при сборке такелажных узлов приводят к внезапным разрушениям конструкций. На объектах Республики Казахстан инженерный надзор обращает внимание на следующие критические дефекты:
- Использование деформированных или восстановленных скоб: запрещается выправлять погнутые скобы нагревом или приваривать пальцы к телу скобы. Любая термическая обработка разрушает структуру закаленной стали.
- Недостаточный отступ зажимов от коуша: первый зажим должен монтироваться вплотную к коушу, фиксируя его положение внутри петли, но без передавливания каната о кромку коуша.
- Отсутствие контргаек на талрепах: при воздействии степных ветров и вибрации открытые талрепы DIN 1480 самопроизвольно раскручиваются. В ответственных узлах обязательно использование контргаек или фиксация резьбы стопорной проволокой.
- Превышение предельного угла строповки: угол между ветвями многоплечевого стропа на омегаобразной скобе не должен превышать 90° (в исключительных случаях — 120° со снижением грузоподъемности скобы на 50%).
Компания «АТЛАНТ МЕТАЛЛ» поставляет полный сортамент сертифицированного грузоподъемного и монтажного оборудования. На складе в Алматы по адресу пр. Рыскулова, 94A поддерживается постоянный запас такелажных скоб, талрепов, коушей, высокопрочных стальных канатов ГОСТ и метизов. Ознакомиться с полным номенклатурным перечнем крепежа можно в разделе каталог продукции, а для комплексного снабжения удаленных объектов горнорудной и строительной отрасли действует прямая доставка металлопроката и комплектующих по Казахстану. При необходимости заготовки мерных канатных отрезков специалисты компании выполняют раскрой на базе цеха металлообработки по ул. Остроумова, 30 с применением услуги резка металла в размер.
Часто задаваемые вопросы
Можно ли использовать зажимы DIN 741 для грузоподъемных канатов?
Категорически нет. Зажимы DIN 741 изготавливаются из ковкого чугуна методом литья и имеют низкий предел прочности на срез. При динамическом рывке корпус зажима лопается. Для любых грузоподъемных задач и ответственных несущих конструкций по нормам РК и международным стандартам разрешены только кованые зажимы DIN 1142 (EN 13411-5).
Как правильно рассчитать рабочую нагрузку (WLL) скобы при подъеме под углом?
Номинальная нагрузка WLL, указанная на корпусе скобы, действует при строго вертикальном (осевом) приложении усилия (угол 0°). При отклонении ветви на угол до 45° грузоподъемность скобы снижается до 70% от номинала. При угле отклонения от 45° до 90° допустимая нагрузка составляет только 50% от WLL. Нагружение скоб под углом более 90° запрещено.
Чем отличается талреп DIN 1480 от DIN 1478?
Талреп DIN 1480 имеет открытую кованую раму и применяется преимущественно для монтажных растяжек, крепления негабаритных грузов и вспомогательных конструкций. Талреп DIN 1478 имеет закрытый трубчатый корпус из бесшовной толстостенной трубы, защищающий резьбовой механизм от грязи и влаги, и обладает более высоким запасом прочности, что позволяет использовать его в ответственных вантовых системах мостов и мачт.
Какое покрытие такелажа лучше выбрать для работы на открытых площадках в Казахстане?
Для уличных конструкций, подверженных атмосферным осадкам и температурным перепадам, оптимально горячее цинкование (HDG) с толщиной слоя 45–65 мкм. Гальваническое (холодное) цинкование толщиной 6–12 мкм подходит только для сухих закрытых помещений или временных монтажных узлов.
Чек-лист для закупки такелажа на объект
- Определите категорию работ: грузоподъемные операции (требуются кованые скобы G209/G210 с паспортом, зажимы DIN 1142, коэффициент SF не менее 5:1–6:1) или статическое раскрепление/натяжка (допускаются талрепы DIN 1480, зажимы DIN 741 для ненагруженных связей).
- Проверьте соответствие диаметров: диаметр каната, номер коуша DIN 6899 и типоразмер зажима DIN 1142 должны строго совпадать.
- Рассчитайте количество зажимов на одну петлю: для каната диаметром 12–16 мм закладывайте минимум 4 зажима DIN 1142 с шагом 6–8 диаметров каната.
- Выберите тип защитного покрытия: для открытых строительных площадок выбирайте только горячеоцинкованный такелаж.
- Проверьте маркировку: на теле каждой грузовой скобы и зажима должны быть выбиты WLL, размерность и клеймо завода-изготовителя.
- Сверьте сертификаты: запрашивайте заводские сертификаты качества и паспорта на партии грузоподъемных изделий у поставщика перед отгрузкой на стройплощадку.
