Разбираем пожарные дроссельные диафрагмы для внутренних систем пожаротушения: назначение, расчет диаметра центрального отверстия по давлению, выбор между латунью и нержавеющей сталью, а также требования строительных норм Казахстана при монтаже на пожарные краны Ду 50 и Ду 65.
При проектировании и монтаже внутреннего противопожарного водопровода (ВПВ) в многоэтажных жилых домах и коммерческих объектах давление на нижних этажах неизбежно возрастает. Если избыточный напор у пожарного клапана превышает нормативные значения, удержать ствол при открытии крана силами одного человека становится невозможно и травмоопасно.

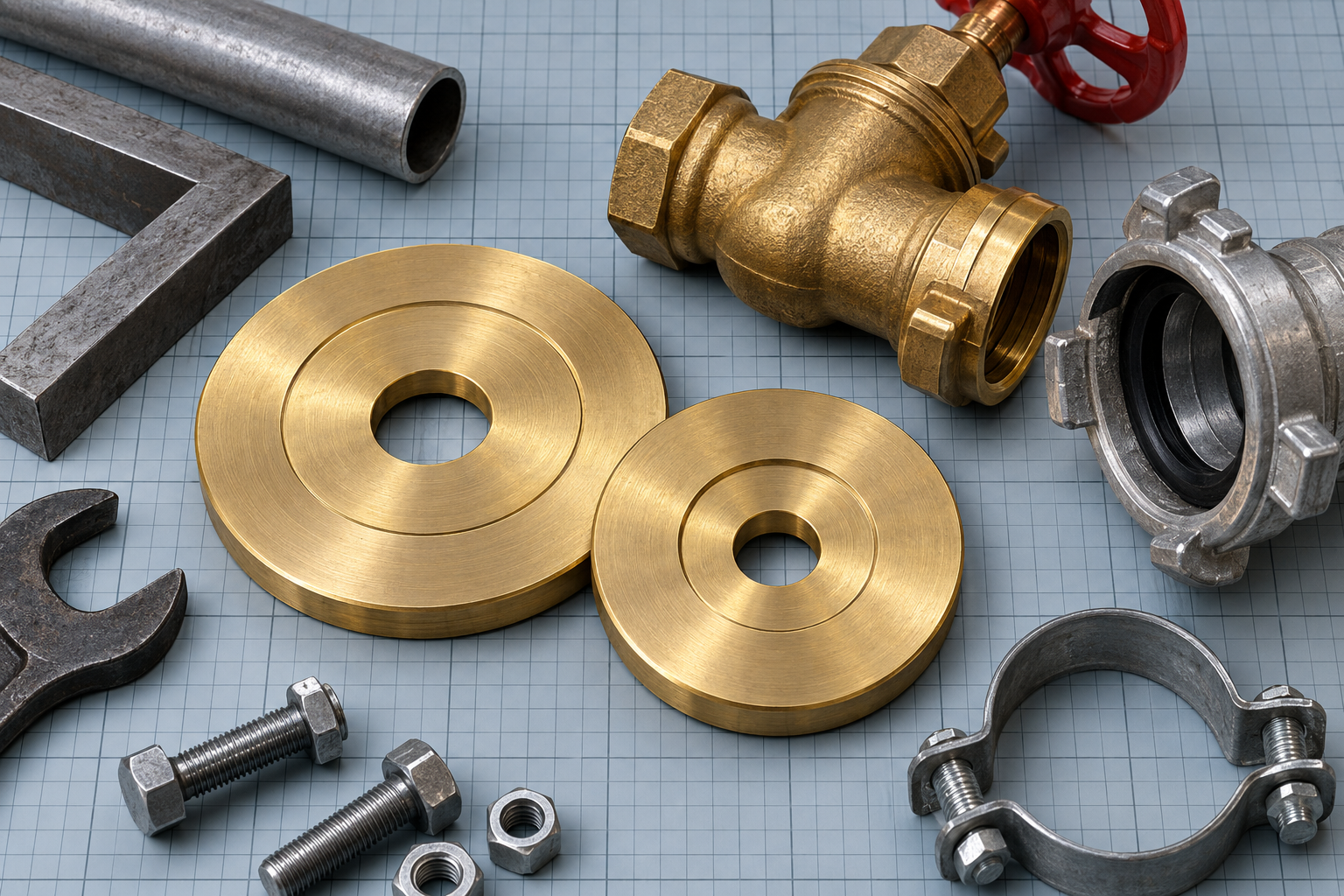

Для гашения избыточного давления между пожарным краном и соединительной головкой устанавливается пожарная дроссельная диафрагма — калиброванная шайба с точным внутренним отверстием. Рассмотрим нормы РК, методику подбора диаметра, материалы и типовые ошибки монтажа.
Нормативные требования РК к установке пожарных диафрагм
Согласно действующим нормам проектирования внутренних водопроводов в Республике Казахстан (СП РК 4.01-102-2014 и СН РК 4.01-02-2011), свободный напор у пожарных кранов должен соответствовать расчетным параметрам компактной струи.
Главные требования нормативной документации:
- Если гидростатический напор у клапана ПК превышает 0,40–0,45 МПа (40–45 м вод. ст.), установка диафрагм для снижения избыточного напора является обязательной;
- Максимальное рабочее давление на пожарном стволе со спрыском не должно превышать нормативы безопасности для ручного удержания рукава бойцом;
- Диафрагма должна устанавливаться стационарно с фиксацией в проточке или резьбовом соединении, исключая самопроизвольный перекос или смещение при резком гидроударе;
- Материал шайбы обязан быть устойчивым к коррозии в стоячей водопроводной воде, чтобы диаметр калиброванного отверстия не зарастал ржавчиной.
Материалы изготовления: латунь, нержавеющая сталь или алюминий
Диафрагма находится в постоянном контакте с водой или влажной средой пожарного шкафа. Применение обычной черной стали недопустимо: даже тонкий слой коррозии уменьшает или забивает расчетное отверстие, делая струю непригодной для тушения.
На объектах в Казахстане применяют три основных типа сплавов:
- Латунь (ЛС59-1, Л63): оптимальный и наиболее распространенный вариант. Латунь не ржавеет, легко обрабатывается на токарных станках с допуском до десятых долей миллиметра и химически нейтральна к латунным и чугунным клапанам;
- Нержавеющая сталь (AISI 304, 12Х18Н10Т): применяется в системах с повышенными требованиями к долговечности, на промышленных объектах и паркингах с агрессивной средой;
- Алюминиевые сплавы: встречаются в бюджетных комплектах, однако при контакте с латунным краном и стальной муфтой могут подвергаться электрохимической коррозии при наличии влаги.
Таблица подбора диаметра отверстия диафрагмы Ду 50 и Ду 65
Диаметр отверстия диафрагмы рассчитывается гидравлическим расчетом на стадии рабочего проекта (раздел ВК или ПТ). Он зависит от напора перед клапаном, расхода воды через ствол и диаметра спрыска наконечника (обычно 13, 16 или 19 мм).
Ниже приведена ориентировочная таблица калибровки дроссельных отверстий диафрагм для типового ствола с диаметром спрыска 16 мм при стандартном рабочем расходе струи:
| Избыточный напор перед ПК (м вод. ст. / МПа) | Условный проход клапана (Ду) | Требуемый напор у ствола (м вод. ст.) | Рекомендуемый диаметр отверстия диафрагмы (мм) | Толщина шайбы (мм) |
|---|---|---|---|---|
| 45–50 м (0,45–0,50 МПа) | Ду 50 | 20–25 м | 16,0–17,5 мм | 2,5–3,0 мм |
| 55–65 м (0,55–0,65 МПа) | Ду 50 | 20–25 м | 13,5–15,0 мм | 3,0 мм |
| 70–80 м (0,70–0,80 МПа) | Ду 50 | 20–25 м | 11,5–13,0 мм | 3,0–3,5 мм |
| 50–60 м (0,50–0,60 МПа) | Ду 65 | 25–30 м | 18,0–20,5 мм | 3,0–3,5 мм |
| 65–75 м (0,65–0,75 МПа) | Ду 65 | 25–30 м | 15,5–17,5 мм | 3,5 мм |
| 80–90 м (0,80–0,90 МПа) | Ду 65 | 25–30 м | 13,0–15,0 мм | 4,0 мм |
При точной пусконаладке напор проверяется поверенным манометром со специальной гидромуфтой. При отклонении фактических параметров от проектных диафрагма заменяется на шайбу с другим сечением.
Конструкция и способы монтажа на пожарный кран
По наружному диаметру шайба строго соответствует посадочному месту соединительной пожарной головки (ГМ-50, ГМ-65 или головки-цапки ГЦ). Существует два базовых узла сопряжения:
- Установка в раструб соединительной головки: диафрагма вкладывается внутрь резьбовой муфты перед резиновым уплотнительным кольцом и прижимается при накручивании головки на патрубок крана;
- Установка между фланцами: для магистральных систем и узлов управления спринклерного пожаротушения диафрагма монтируется между плоскими фланцами с паронитовыми или резиновыми прокладками;
- Монтаж стояка на перекрытиях: подводящие трубопроводы крепятся к строительным конструкциям через надежный трубный хомут с уплотнителем, чтобы исключить вибрацию стояка при срабатывании дросселя.
Пошаговый регламент установки диафрагмы
- Перекрыть подачу воды на проверяемый пожарный стояк и сбросить остаточное давление через дренажный кран;
- Отвернуть соединительную муфтовую головку ГМ (или цапку ГЦ) с выходного патрубка пожарного крана;
- Очистить посадочное гнездо и резьбу от остатков льна, анаэробного герметика и монтажного мусора;
- Установить диафрагму в упорный бурт головки строго соосно проточке;
- Уложить штатное эластичное уплотнительное кольцо ГОСТ 6557-89;
- Навернуть головку на кран, затянув соединение с контролем соосности, не допуская защемления или перекоса шайбы;
- Произвести гидравлическое испытание стояка на герметичность и проверить рабочий напор струи гидротестером.
Типовые ошибки снабженцев и монтажников
Ошибки при заказе и монтаже пожарных диафрагм приводят к предписаниям инспекции МЧС РК или отказу системы при реальном возгорании:
- Заказ «слепых» шайб без указания диаметра: диафрагма изготавливается под конкретный проектный этаж. На верхних этажах здания отверстие шире, на цокольных и первых — уже;
- Самостоятельное сверление ручной дрелью: отверстие должно быть идеально круглым, расположенным строго по центру и без заусенцев. Заусенцы вызывают кавитацию, свист и искажение формы струи;
- Установка шайбы меньшего внешнего диаметра: если внешний диаметр шайбы меньше посадочного гнезда муфты, при открытии крана шайбу выдавливает потоком воды внутрь рукава, полностью блокируя ствол;
- Отсутствие маркировки: на теле каждой диафрагмы выбивается диаметр дросселя (например, «Ø14.5»). Без клейма сдать шкаф пожарному аудиту невозможно.
Чек-лист входного контроля диафрагм на объекте
- Соответствие материала паспорту качества (латунь ЛС59-1 или нержавеющая сталь AISI 304);
- Четкое заводское клеймение диаметра отверстия на торцевой поверхности;
- Отсутствие заусенцев, фасок с острыми сколами и овальности дроссельного отверстия;
- Внешний диаметр: 59 мм для Ду 50 (под головки ГМ-50) и 75 мм для Ду 65 (под головки ГМ-70/ГМ-65);
- Толщина шайбы не менее 2,5 мм для исключения прогиба под гидростатическим давлением 1,0–1,6 МПа.
FAQ
Зачем нужна пожарная диафрагма, если напор можно отрегулировать степенью открытия крана?
Регулировать напор вентилем пожарного крана во время пожара запрещено. Пожарный клапан должен открываться полностью до упора на 100%. При частичном открытии вентиль создает турбулентность, вибрирует, а уплотнение затвора быстро размывается высокоскоростным потоком.
На каких этажах здания требуется устанавливать дроссельные диафрагмы?
Диафрагмы устанавливаются на тех этажах, где статическое или динамическое давление в стояке превышает 0,40–0,45 МПа (обычно это нижние 5–15 этажей высотных зданий при зонированном или общем водопроводе). Точные этажи определяются гидравлическим расчетом проекта.
Можно ли использовать стальные оцинкованные шайбы вместо латунных?
Оцинкованные шайбы из черной стали использовать не рекомендуется. В месте проточки отверстия защитный слой цинка нарушается, металл корродирует в застойной воде, диаметр дросселя зарастает ржавчиной, что приводит к падению расхода воды через ПК ниже нормативного.
Как проверить соответствие диафрагмы проекту перед сдачей объекта в Алматы?
Инспекторы проверяют маркировку на шайбах, сверяют ее с проектной спецификацией марки ВК/ПТ и проводят гидродинамические испытания с измерением свободного напора поверенным манометром на спрыске контрольного ствола.
Вывод
Пожарные дроссельные диафрагмы Ду 50 и Ду 65 — критически важный элемент безопасности высотных и многофункциональных зданий в Казахстане. Корректный расчет диаметра отверстия, выбор латунного или нержавеющего исполнения и точный монтаж гарантируют безопасную работу пожарных расчетов и успешную сдачу объекта надзорным органам.
