Подробный технический разбор двухрольных монтажных блоков: устройство, подбор диаметра ручья под стальной канат, формулы расчета выигрыша в силе полиспаста и требования техники безопасности при грузоподъемных работах в Казахстане.

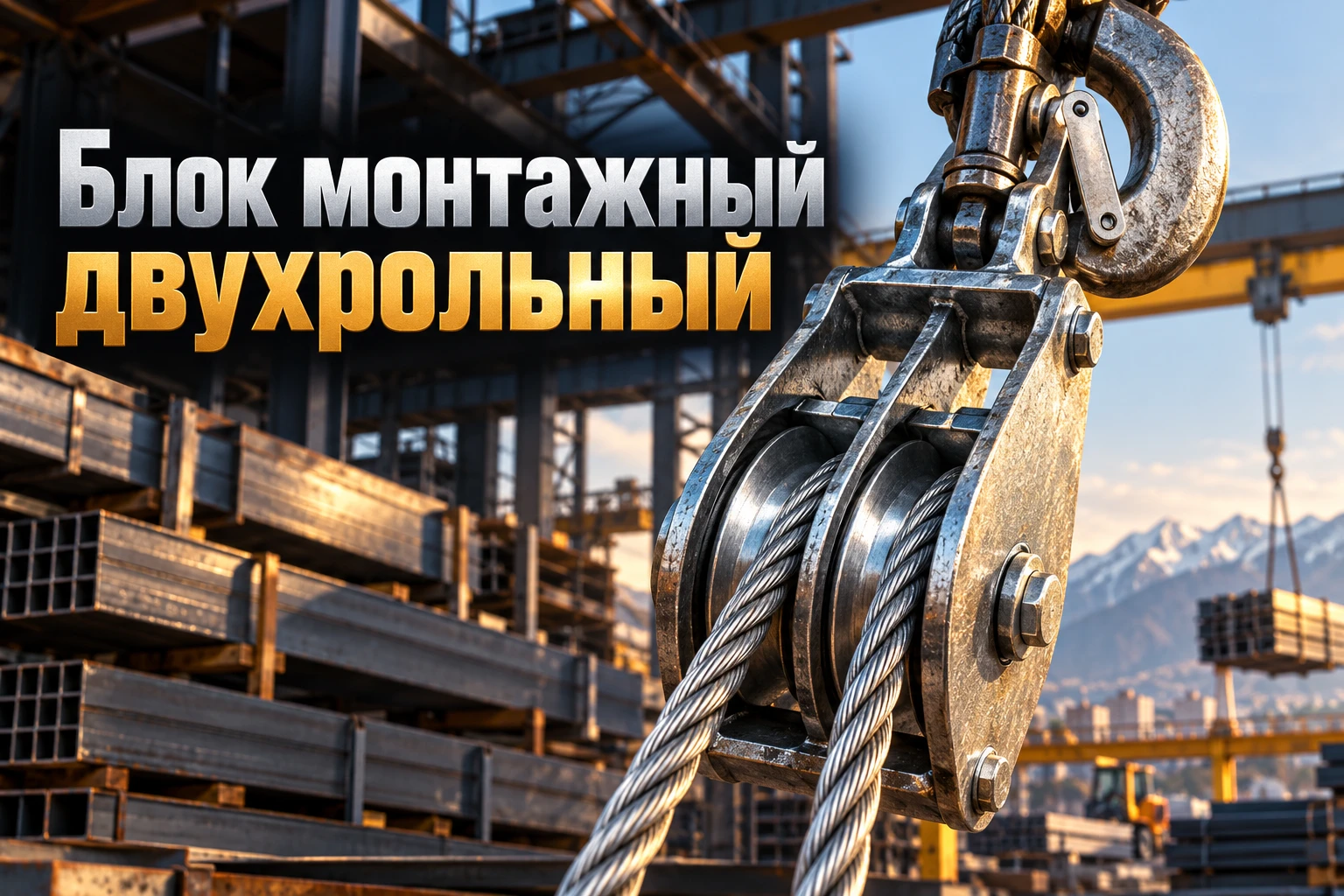

Монтажный двухрольный блок — один из ключевых элементов в грузоподъемных и тяговых системах. Он позволяет не просто изменить вектор натяжения каната, но и создать полиспаст с двукратным или четырехкратным выигрышем в тяговом усилии.
На строительных объектах, складах и промышленных площадках Алматы и других регионов Казахстана двойные блоки применяются при монтаже металлоконструкций, подъеме технологического оборудования, установке мачт и вытягивании тяжелой техники.
Конструктивные особенности и типы двухрольных блоков
Главное отличие двойного блока от стандартного однорольного — наличие двух параллельно установленных шкивов (роликов) на одной или раздельных осях внутри общего металлического корпуса.
Корпус изготавливается из конструкционной углеродистой стали с защитным полимерным или цинковым покрытием, стойким к перепадам температур и атмосферной влажности.
- По типу оголовка: с кованым грузовым крюком и предохранительным замком, с вертлюжным кольцом (проушиной) или с неподвижной скобой;
- По конструкции щек: с закрытыми фиксированными щеками или с откидной щекой (лючком) для быстрой запасовки троса без расплетания концевых петель;
- По типу подшипникового узла: на подшипниках качения (шариковых/роликовых) для интенсивной циклической работы лебедок или на антифрикционных латунных/бронзовых втулках для медленного позиционирования тяжелых грузов.
Технические характеристики и таблица подбора двойных блоков
При выборе блока критически важно учитывать диаметр ручья ролика (шкива). Диаметр канавки должен точно соответствовать используемому стальному канату или тросу DIN 3055.
Если трос слишком толстый, он заклинит в желобе и деформирует пряди. Если слишком тонкий — будет перекашиваться и истираться о стенки щек блока.
| Грузоподъемность (WLL), тонн | Диаметр шкива (ролика), мм | Рекомендуемый диаметр троса, мм | Тип крепления оголовка | Собственная масса блока, кг |
|---|---|---|---|---|
| 0.5 т | 50–65 | 4.0 – 6.0 | Вертлюжный крюк / кольцо | 1.2 – 1.8 |
| 1.0 т | 75–90 | 6.0 – 8.0 | Вертлюжный крюк с замком | 2.5 – 3.6 |
| 2.0 т | 100–125 | 8.0 – 11.0 | Кованый крюк / скоба | 5.5 – 7.2 |
| 3.2 т | 130–160 | 11.0 – 14.0 | Вертлюжный крюк / вилка | 9.8 – 13.5 |
| 5.0 т | 175–200 | 15.0 – 18.0 | Крюк повышенной прочности | 18.0 – 24.0 |
| 10.0 т | 240–300 | 20.0 – 24.0 | Опорный палец / усиленная скоба | 42.0 – 58.0 |
Принцип работы и расчет выигрыша в силе полиспаста
Полиспаст — это система из подвижных и неподвижных блоков, огибаемых одним тяговым тросом. Двухрольный блок позволяет собирать компактные 2-х, 3-х и 4-кратные силовые схемы.
Теоретический выигрыш в силе равен количеству ветвей троса, удерживающих подвижную часть груза. Однако реальный расчет обязательно учитывает КПД трения на подшипниках и жесткость каната.
- Схема 2:1 (один подвижный ролик): усилие на лебедке снижается в 2 раза, скорость перемещения груза падает в 2 раза;
- Схема 4:1 (двухрольный неподвижный + двухрольный подвижный блок): тяговое усилие снижается почти в 4 раза (с учетом КПД порядка 3.4–3.6 раза);
- КПД блока на подшипниках качения: составляет около 0.95–0.97 на каждый ролик;
- КПД блока на бронзовой втулке скольжения: составляет около 0.90–0.93.
Пример: для подъема фермы массой 3.2 тонны с помощью ручной тали на 1 тонну достаточно применить полиспаст 4:1 на базе двух двухрольных блоков. Тяговое усилие на тросе составит всего около 900 кг.
Правила монтажа и безопасной запасовки троса
Ошибки при сборке канатно-блочной системы приводят к ускоренному износу троса и риску обрыва. Соблюдайте базовые инженерные правила монтажа:
- Фиксируйте неподвижный верхний блок к несущим балкам только проверенными такелажными скобами G209 или сертифицированными рым-болтами DIN 580.
- Исключайте перекрещивание ветвей троса между роликами. Трос должен заходить в ручей строго параллельно плоскости вращения ролика с отклонением не более 3–4 градусов.
- Следите за соотношением диаметра ролика к диаметру троса (D/d). Для грузовых систем отношение должно быть не менее 16–18, иначе проволоки каната быстро устают от изгиба.
- При натяжении оттяжек и мачт комбинируйте монтажные блоки с винтовыми талрепами для точной юстировки натяжения.
Чек-лист входного контроля и браковки двойных блоков
Перед каждым циклом грузоподъемных работ монтажник или ответственный за безопасность на объекте обязан провести визуальный и инструментальный осмотр:
- Свобода вращения: оба ролика должны плавно вращаться от руки без рывков, заеданий и осевого биения;
- Состояние ручья: отсутствие задиров, трещин и выработки дна канавки более чем на 10% от первоначальной глубины;
- Оголовок и крюк: отсутствие остаточных пластических деформаций, зев крюка не должен быть разогнут более чем на 5% от заводского паспорта;
- Предохранительный замок: пружина карабина должна четко возвращать язычок в исходное замкнутое положение;
- Наличие маркировки: на щеке блока должны быть четко выбиты номинальная грузоподъемность (WLL) и заводской номер партии.
Часто задаваемые вопросы (FAQ)
Можно ли использовать двойной блок для троса большей толщины, чем указано в паспорте?
Категорически нет. Если канат не помещается в радиус дна ручья, он опирается только на боковые кромки. Это приводит к сдавливанию сердечника троса, резкому росту трения и перегреву роликов.
Чем отличается монтажный блок с откидной щекой от закрытого?
Блок с откидной щекой позволяет завести середину длинного каната в ручей без демонтажа крюков, коушей или заделок на концах троса. Это в разы экономит время на строительной площадке.
Как часто нужно смазывать подшипники двойного монтажного блока?
При регулярной эксплуатации на открытых стройплощадках Казахстана смазку через пресс-масленку (тавотницу) консистентным составом типа Литол-24 проводят не реже одного раза в месяц или перед каждым крупным монтажным циклом.
Что означает маркировка WLL на корпусе двойного блока?
WLL (Working Load Limit) — предельная рабочая нагрузка, при которой разрешена постоянная штатная эксплуатация. Разрушающая нагрузка блока обычно превышает рабочую в 4 раза (коэффициент запаса прочности 4:1).
Вывод
Двухрольный монтажный блок — надежный инструмент для увеличения тяговой мощности и безопасного подъема грузов любой массы. Главное — строго соблюдать соответствие диаметра троса профилю ручья и не превышать паспортный WLL.
