При монтаже навесного оборудования, лестничных маршей, колонн и опор в полнотелые основания строители часто выбирают между шпилечными и болтовыми анкерами. Распорный анкерный болт с болтом (тип АБ) решает ключевую задачу: обеспечивает высокую несущую способность и оставляет ровную аккуратную поверхность без торчащих резьбовых концов.

В условиях строительных объектов Казахстана, особенно в сейсмоопасных районах Алматинской области и южных регионов, правильный подбор диаметра гильзы, глубины посадки и момента затяжки исключает растрескивание бетона и проскальзывание крепежа.

Конструкция и принцип работы анкера АБ

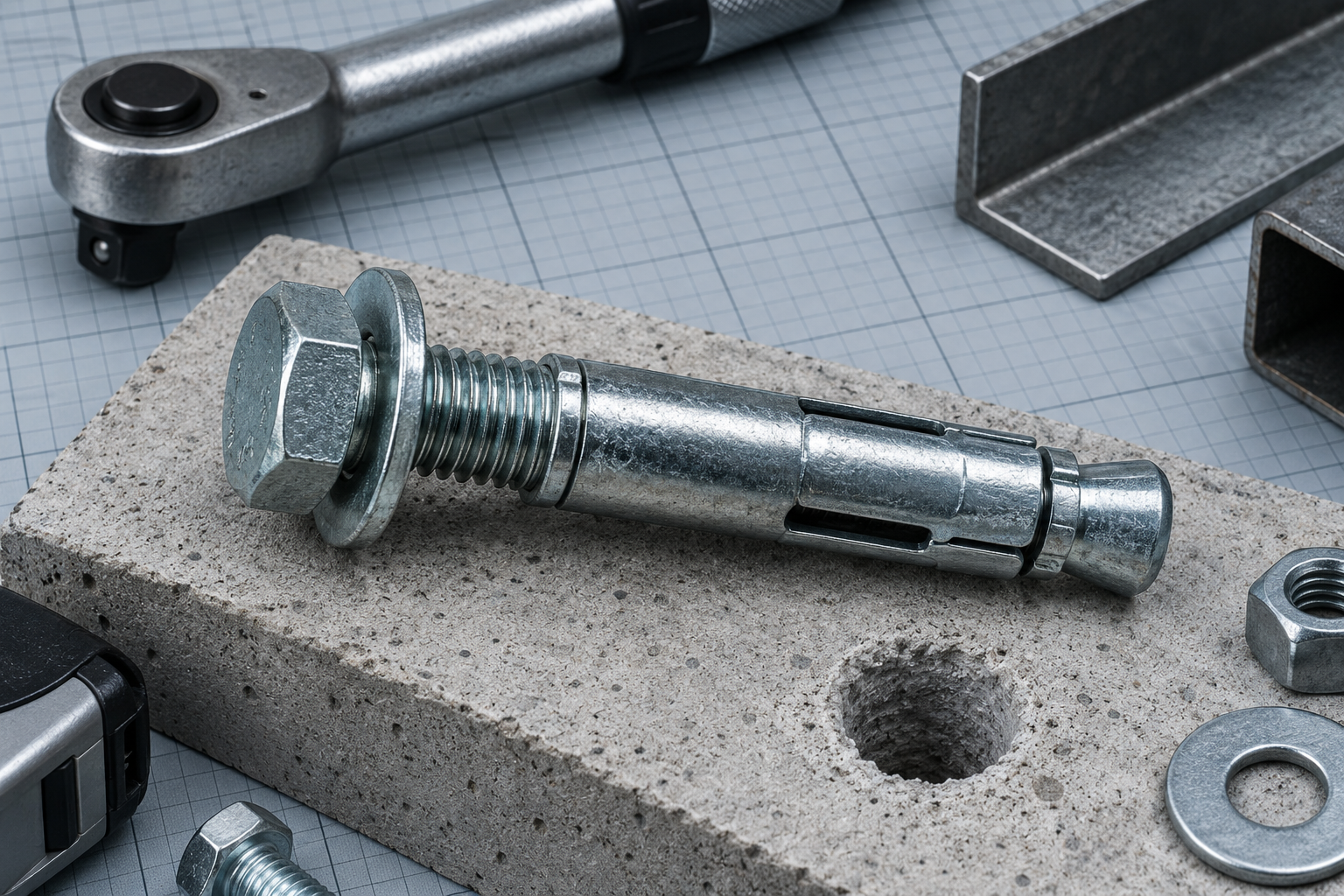

Анкер АБ состоит из трех базовых компонентов: стального метрического болта с шестигранной головкой (класс прочности не ниже 4.8–8.8), трубчатой гильзы с продольными лепестковыми прорезями и конусной распорной гайки-наконечника.

Принцип расклинивания предельно прост и надежен:

• При вращении головки болта по часовой стрелке конусная гайка втягивается внутрь стальной гильзы;
• Конус распирает сегменты гильзы в радиальном направлении, создавая плотное фрикционное зацепление со стенками просверленного отверстия;
• Сминаемая шейка гильзы компенсирует неровности и плотно прижимает прикрепляемую деталь к основанию.

Разница между анкером с болтом (АБ) и анкером с гайкой (АГ)

Хотя оба изделия относятся к втулочным распорным анкерам, их конструктивное исполнение диктует разные сценарии применения на объекте.

В анкере с гайкой (АГ) резьбовая шпилька жестко соединена с конусом. При затягивании гайки шпилька выдвигается наружу. Если длина крепежа подобрана с запасом, шпилька будет выступать над гайкой на 15–40 мм, создавая травмоопасный выступ.

Анкер с болтом (АБ) лишен этого недостатка: шестигранная головка болта с прижимной шайбой упирается непосредственно в монтируемую деталь. Это критично для установки ограждений, ворот, складских стеллажей и спортивных снарядов, где выступающие шпильки недопустимы по технике безопасности или эстетическим соображениям. Кроме того, при демонтаже оборудования достаточно выкрутить болт, не повреждая станину.

Сортамент и таблица предельных нагрузок анкеров АБ

Обозначение анкера АБ маркируется по внешнему диаметру гильзы и общей длине болта (например, 10х80 или 12х100), где внутренний болт имеет метрическую резьбу на шаг меньше наружного диаметра гильзы (для гильзы Ø10 мм используется болт М8, для Ø12 мм — болт М10).

В таблице приведены усредненные технические параметры анкеров АБ при установке в тяжелый нерастрескавшийся бетон класса B25 (М350) с учетом коэффициента запаса прочности 1.4–1.5.

Пошаговый регламент сквозного монтажа

Анкер АБ предназначен для сквозного прямого монтажа через отверстие в прикрепляемой детали, что существенно ускоряет разметку на объекте.

1. Сверление: пробурите отверстие в бетоне прямо через монтируемую деталь. Диаметр бура должен строго соответствовать внешнему диаметру гильзы анкера (без люфта). Глубина отверстия должна превышать длину анкера на 5–10 мм.
2. Очистка отверстия: удалите бетонную пыль и крошку ручным насосом или продувочным пистолетом, затем пройдитесь ершиком. Остатки шлама внутри снижают силу трения гильзы на 30–45%.
3. Посадка анкера: вставьте собранный анкер АБ в отверстие сквозь закрепляемую пластину и легкими ударами резинового или медного молотка забейте его до упора шайбы в деталь. Не бейте стальным молотком по граням болта, чтобы не деформировать шлицы.
4. Затяжка: затяните болт динамометрическим ключом или накидной головкой до расчетного момента. Не перетягивайте болт сверх нормы, чтобы не сорвать внутреннюю конусную резьбу.

Типичные ошибки при монтаже и как их избежать

Ошибки монтажа приводят к вырыву анкера под динамической нагрузкой или раскалыванию краев бетонного монолита.

• Слишком близкое расположение к краю плиты: минимальное межосевое расстояние между двумя анкерами должно составлять не менее 3 глубин анкеровки, а расстояние до края бетона — не менее 2.5 глубин. В противном случае расширяющийся конус вызовет скол кромки фундамента.
• Установка в пустотелые материалы без спецгильзы: в пустотелом кирпиче или пеноблоке распорная гильза АБ проваливается в пустоты и не создает упора. Для таких оснований применяйте химический анкер с сетчатой гильзой.
• Использование изношенного бура: бур со сбитыми твердосплавными напайками делает отверстие меньшего диаметра или с овальным сечением. Гильза застревает на половине пути, а при попытке силовой забивки резьба болта деформируется.
• Отказ от шайбы увеличенного диаметра: при креплении деталей с увеличенными пазами стандартная шайба проваливается внутрь, что снижает прижимное усилие. Всегда используйте усиленную кузовную шайбу DIN 9021 при монтаже тонкостенных профилей.

Где и когда выбирать анкер АБ

Болтовой распорный анкер оптимален для:

• Крепления тяжелого технологического оборудования, компрессоров, станков к бетонным фундаментам;
• Монтажа фасадных кронштейнов, каркасов козырьков и маркиз;
• Установки перил, ограждений пандусов и балюстрад, где важен аккуратный внешний вид головки болта;
• Фиксации опорных металлических пластин для последующего соединения с элементами из резьбовых шпилек DIN 975 или сварных балок.

Если для вашего проекта требуются экстремальные нагрузки в зоне растянутого бетона высотных зданий, альтернативой выступает усиленный клиновой анкер для бетона с нержавеющей распорной клипсой.

FAQ

Вывод

Анкерный болт с болтом (АБ) обеспечивает надежное, жесткое и эстетичное крепление металлоконструкций и оборудования к бетонным основаниям. Точный подбор типоразмера, качественная продувка отверстий и соблюдение моментов затяжки гарантируют долговечность узла даже в регионах с повышенной сейсмической активностью.
