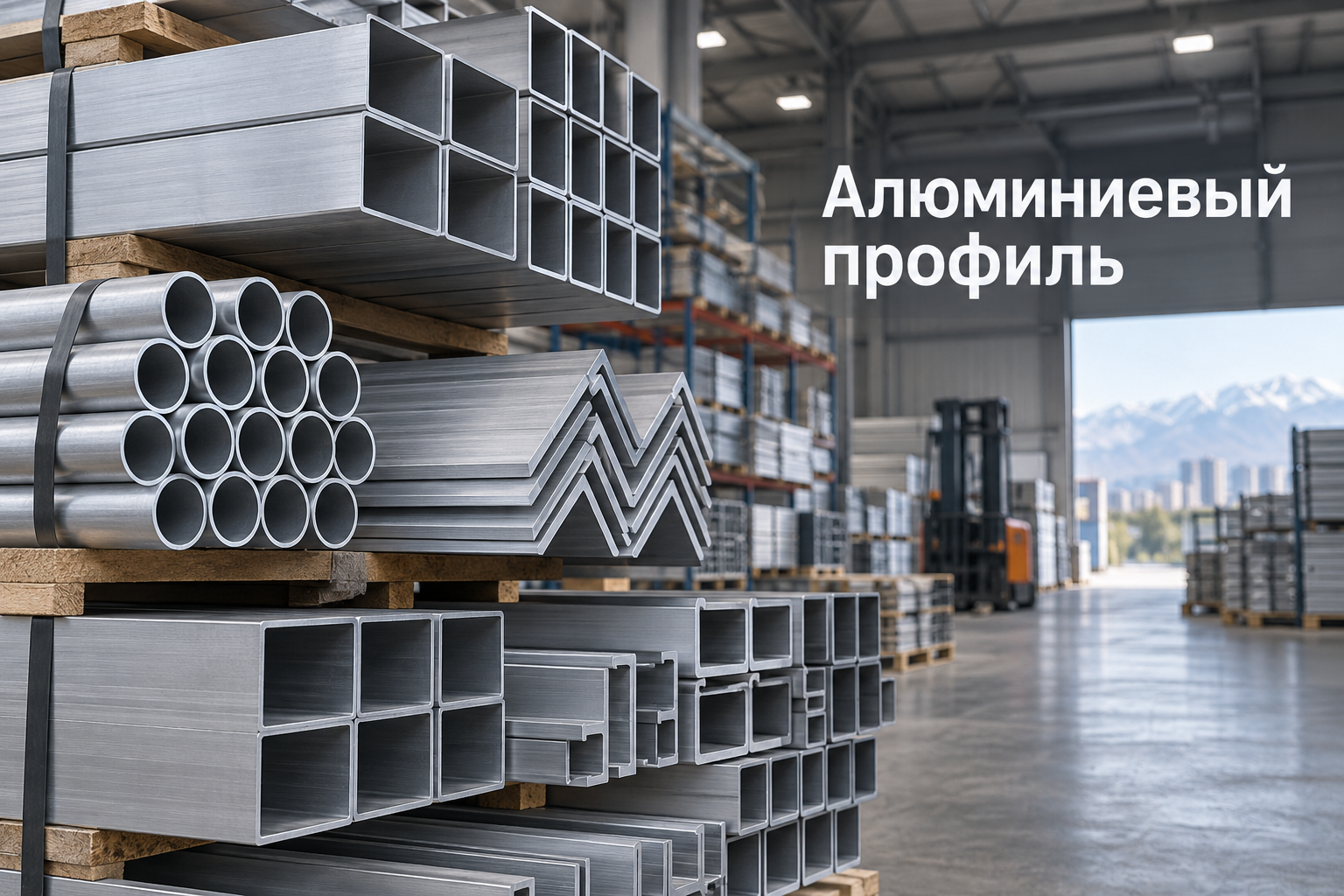

Алюминиевый общестроительный профиль — уголки, швеллеры, тавры и прямоугольные трубы (боксы) — востребован при монтаже навесных вентилируемых фасадов, офисных перегородок, светопрозрачных куполов, рекламных билбордов и каркасов солнечных электростанций в Казахстане. Главное преимущество материала заключается в сочетании высокой удельной прочности, малого веса конструкции (в 2,9 раза легче стали аналогичного сечения) и природной стойкости к атмосферной коррозии.
Ошибки при заказе профиля на стройплощадку чаще всего связаны с путаницей в состояниях закалки сплава АД31 (Т, Т1 или Т5) и игнорированием ветровых или сейсмических нагрузок южных и западных регионов РК. Неправильно выбранная толщина полки или отсутствие защитного анодирования в условиях агрессивных солончаковых грунтов Прикаспия приводят к преждевременной деформации и питтинговой коррозии конструкций.
Стандарты ГОСТ 22233-2018 и ГОСТ 8617-81: различия и маркировка сплавов
При закупке алюминиевого металлопроката снабженцу важно понимать разницу между двумя ключевыми межгосударственными стандартами. Профиль общего назначения производится по ГОСТ 8617-81, тогда как прессованные профили для ограждающих строительных конструкций и фасадных систем регламентируются более строгим ГОСТ 22233-2018.
ГОСТ 22233 предъявляет повышенные требования к геометрической точности, прямолинейности и механическим свойствам сплава АД31 (международный аналог 6063 по ISO/EN). Сплав АД31 относится к деформируемым сплавам системы Al-Mg-Si, обладает высокой пластичностью в нагретом состоянии при прессовании и отлично поддается термической обработке.
- АД31 без термообработки (горячепрессованный): предел прочности не превышает 130 МПа, материал пластичен, но легко деформируется под нагрузкой. Не используется для несущих элементов.
- АД31Т1 (закаленный и полностью искусственно состаренный): максимальные прочностные показатели. Временное сопротивление разрыву достигает 205–245 МПа, предел текучести — не менее 160 МПа, твердость по Бринеллю 65–75 HB. Это стандарт для фасадных направляющих, ригелей и рамных каркасов.
- АД31Т5 (закаленный с температуры прессования и неполно состаренный): обеспечивает баланс между прочностью (около 180 МПа) и повышенной ударной вязкостью. Профиль легче гнуть на вальцах без образования микротрещин на ребрах.
| Тип общестроительного профиля | ГОСТ / СТ РК | Типовые размеры сечения (мм) | Толщина стенки (мм) | Основное назначение на объектах РК |
|---|---|---|---|---|
| Труба прямоугольная / квадратная (бокс) | ГОСТ 22233-2018 / ГОСТ 8617-81 | от 15х15 до 120х80 | 1,2 – 4,0 | Несущие стойки, каркасы входных групп, подиумы, теплицы |
| Уголок равнополочный и неравнополочный | ГОСТ 8617-81 / ГОСТ 13737-90 | от 10х10 до 100х100 | 1,2 – 6,0 | Кронштейны вентфасадов, обрамление проемов, перегородки |
| Швеллер П-образный | ГОСТ 8617-81 / ГОСТ 13623-90 | от 12х12х1,5 до 100х50х4 | 1,5 – 5,0 | Направляющие раздвижных систем, кабель-каналы, окантовка панелей |
| Тавр Т-образный | ГОСТ 8617-81 / ГОСТ 13622-91 | от 20х20 до 80х50 | 1,5 – 4,0 | Вертикальные фасадные направляющие, стыковочные узлы витражей |
Расчет прочности и климатические особенности применения в Казахстане
При расчете конструкций из алюминиевого профиля по СП РК 5.04-105-2014 «Алюминиевые конструкции» необходимо учитывать, что модуль упругости алюминия (E = 70 000 МПа) примерно в 3 раза ниже, чем у конструкционной стали Ст3сп (E = 210 000 МПа). Это означает, что при равном сечении алюминиевая балка или стойка прогибается под ветровой нагрузкой сильнее стальной.
Для компенсации прогиба в высотном строительстве и фасадных системах Астаны и Алматы проектировщики увеличивают момент инерции сечения путем подбора профилей с развитыми внешними ребрами жесткости и стенками толщиной не менее 2,0–3,0 мм.
В южных сейсмоопасных районах Казахстана (Алматинская, Жамбылская, Туркестанская области с сейсмичностью 7–9 баллов по шкале MSK-64) малый собственный вес алюминиевых фасадных подсистем и каркасов перегородок снижает инерционные сейсмические нагрузки на фундамент и несущие железобетонные колонны здания.
Анодирование и полимерно-порошковая окраска: выбор защиты
Чистый алюминий на воздухе мгновенно покрывается естественной оксидной пленкой толщиной 2–3 нанометра. Однако для открытой уличной эксплуатации и в промышленных зонах естественного слоя недостаточно.
- Анодно-окисное покрытие (Ан.Окс по ГОСТ 9.303): электрохимическое наращивание оксидного слоя толщиной 15–25 мкм. Обеспечивает зеркальную или матовую серебристую поверхность (матовое серебро, шампань, бронза, золото), защищает металл от УФ-излучения, соли и истирания. Рекомендуется для фасадных элементов и наружной рекламы.
- Порошковое полимерное покрытие (шкала RAL): нанесение электростатической порошковой краски с последующей полимеризацией в печи при температуре 180–200 °C. Толщина слоя 60–90 мкм. Позволяет точно подобрать цвет каркаса под архитектурный проект и надежно защищает металл от кислотных осадков.
В компании «АТЛАНТ МЕТАЛЛ» вы можете заказать высокоточную резку профиля в размер на дисковых и ленточнопильных станках, что исключает задиры и температурные деформации торцов перед сборкой каркасов.
Ошибки монтажа: гальваническая пара и температурное расширение
Наиболее распространенная аварийная ошибка монтажников — прямой контакт алюминиевого профиля со стальными черными метизами или оцинкованным крепежом при наличии влаги. Разность электрохимических потенциалов алюминия (-1,66 В) и железа (-0,44 В) создает гальванический элемент, вызывающий быстрое контактное разрушение алюминия вокруг отверстия под болт.
Для предотвращения коррозии монтаж алюминиевых конструкций должен выполняться исключительно с использованием метизов из аустенитной нержавеющей стали класса А2/А4 (AISI 304/AISI 316) либо с применением диэлектрических терморазрывных прокладок из этиленпропиленового каучука (EPDM) или полиамида.
Второй критический фактор — коэффициент линейного теплового расширения. У алюминия он составляет 23,8×10⁻⁶ 1/°C, что вдвое выше стали. При перепаде температур от -35 °C зимой до +40 °C летом 6-метровый алюминиевый бокс удлиняется на 10,7 мм. В фасадных и витражных направляющих обязательно предусматриваются деформационные зазоры (не менее 8–10 мм) и плавающие овальные отверстия под анкерные болты.
Часто задаваемые вопросы
Чем отличается сплав АД31Т1 от конструкционного дюралюминия Д16Т?
Сплав АД31Т1 более пластичен, отлично прессуется в сложные тонкостенные формы, легко сваривается аргонодуговой сваркой TIG/MIG и обладает превосходной коррозионной стойкостью без плакирования. Дюраль Д16Т существенно прочнее (предел текучести до 320 МПа), но хуже противостоит коррозии, плохо сваривается плавлением и используется преимущественно в виде плит и кругов для высоконагруженных деталей машиностроения.
Как правильно хранить алюминиевый профиль на открытом складе или объекте?
Алюминиевый профиль запрещено складировать прямо на грунте. Пачки укладывают на деревянные бруски-подкладки с шагом не более 1,5 м с небольшим уклоном для стока конденсата. При хранении на открытом воздухе профиль без анодирования должен быть укрыт паропроницаемым тентом: скопление влаги в плотных заводских полиэтиленовых пачках приводит к образованию трудноудаляемых белых пятен («водяного камня»).
Можно ли сгибать алюминиевый бокс или уголок АД31Т1 на профилегибе?
Профиль в состоянии закалки Т1 имеет высокий предел текучести, поэтому при гибке на малые радиусы стенки могут треснуть или потерять устойчивость (пойти волной). Для гибки арок и радиальных конструкций рекомендуется заказывать профиль в состоянии АД31Т5 или проводить гибку с наполнителем (дорном) на специализированном трубогибочном оборудовании.
Чек-лист для закупки
- Назначение и ГОСТ: убедитесь, что в проектной спецификации указан ГОСТ 22233-2018 (для строительных конструкций) или ГОСТ 8617-81 (для общехозяйственных нужд).
- Состояние поставки: для несущих каркасов заказывайте исключительно состояние Т1 (закаленный и искусственно состаренный с гарантией предела текучести ≥160 МПа).
- Контроль геометрии: проверьте сертификат завода-изготовителя на соответствие отклонений по толщине стенки, кривизне (не более 1,5 мм на 1 м длины) и скручиванию по продольной оси.
- Защитное покрытие: для уличных конструкций в Алматы и регионах РК выбирайте анодирование толщиной не менее 15–20 мкм либо полимерно-порошковую окраску толщиной от 60 мкм.
- Крепеж и узлы: закладывайте в смету крепежные элементы из нержавеющей стали А2/А4 и EPDM-компенсаторы для устранения гальванической пары и термодеформаций.
- Логистика: отгрузка стандартных хлыстов длиной 6000 мм требует крытого автотранспорта с боковой или верхней погрузкой. В компании «АТЛАНТ МЕТАЛЛ» доступна оперативная комплектация и доставка металлопроката со складов в Алматы (пр. Рыскулова 94A и ул. Остроумова 30) во все регионы Республики Казахстан.
